±0,05 мм
точность гравировки
от 3-х дней
срок изготовления
от 10 шт
от 1 шт. минимальный тираж
−70 %
Сокращение времени
8 технических показателей
Глубина гравировки 0,1 — 5 мм
Точность позиции ±0,05 мм
Мин. толщина линии от 0,3 мм
Мин. высота шрифта от 1,5 мм
Шероховатость дна Ra 0,8 — 1,6
Макс. рабочее поле 1200 × 600 мм
Срок — шильды до 50 шт 1–2 дня
Серийная маркировка от 150 ₽/шт
Сравнение по 8 параметрам
Параметр
Лазер
Фрезер ЧПУ
Глубина 0,05–0,3 мм 0,1–5 мм
Рельеф на ощупь Слабый Выраженный
Стойкость к истиранию Средняя Высокая
3D-поверхности ✗ Нет ✓ Полноценно
Металл толстый Ограничено Без лимита
Пресс-формы ✗ Нет ✓ Да
QR / 2D-код ✓ Быстро ✓ + рельеф
Серийная маркировка Быстро Дешевле
💡
4 уровня — от 0,1 до 5+ мм
Маркировка
0,1–0,3
0,3 мм
Шильды
0,3–0,8
0,8 мм
Рельефы
0,5–2 мм
2 мм
Пресс-формы
до 5 мм+
5+ мм
ℹ Наведите на строку для пояснения
Маркировка — мин. стоимость
Шильды — под краску и лак
Рельефы — 3D и декор
Пресс-формы — полный объём
Liquid internal error

Не уверены, какой вид подходит для вашей задачи?

Пришлите чертёж или опишите деталь технолог подберёт оптимальный способ обработки и рассчитает стоимость

+7 (4822) 77-05-35

Виды фрезерной гравировки на ЧПУ

6 направлений — от маркировки деталей до 3D-рельефов и гравировки пресс-форм

Популярно

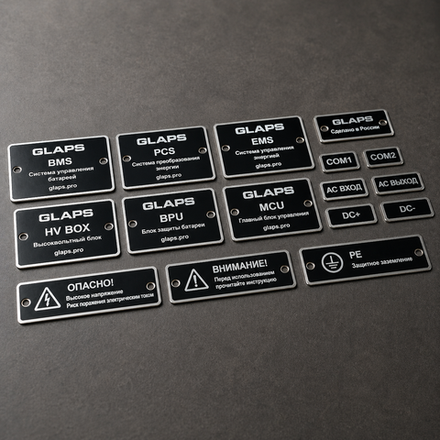

Шильды и паспортные таблички
Металлические и пластиковые шильды с текстом, логотипом, техническими данными. Алюминий анодированный, нержавейка, латунь. Серийное производство с постоянной нумерацией.
Аль / нерж / латунь от 1 шт Серийно
Глубина0,3–0,8 мм
Точность±0,1 мм
Цена от150 ₽/шт (100+)
Серийная маркировка деталей
Нанесение артикулов, серийных номеров, дат изготовления на детали в производственном потоке. Приспособления для многоместной установки — высокая скорость при серийном выпуске.
Металл / пластик 100–10 000 шт/мес
Глубина0,1–0,3 мм
Цена от50 ₽/шт (500+)
Логотипы и фирменный брендинг
Гравировка корпоративного логотипа, слоганов и фирменных знаков на продукции, корпусах оборудования, подарочных изделиях. Работаем с файлами AI / EPS / DXF.
Любой металл AI / EPS / DXF
Глубина0,3–1,5 мм
Детализацияот 0,3 мм
3D-гравировка рельефов и текстур
Фрезерование объёмных рельефов — художественных изображений, текстур поверхностей (кожа, дерево, сетка) в пресс-формах и штампах, декоративные рельефы на наградах и корпусах.
3D CAM Сталь / алюминий Пресс-формы
Глубина0,5–5 мм
ШероховатостьRa 0,4–0,8
QR-коды и DataMatrix на металле
Гравировка машиночитаемых кодов для прослеживаемости производства, паспортизации и интеграции с ERP/MES-системами. Минимальный размер модуля 0,3 мм — читается сканером.
Трейсабельность QR / DM / штрихкод
Мин. QR15×15 мм
Глубина0,1–0,3 мм
Навигационные и предупредительные таблички
Промышленные таблички: «Не включать», «Высокое напряжение», схемы эвакуации, указатели цехов и участков, таблички со схемами технологических процессов.
Алюминий / АБС ГОСТ Р 12.4.026
Цена от200 ₽/шт
Срок1–2 дня

Материалы для фрезерной гравировки

Металлы, пластики, композиты — обрабатываем всё, что можно зажать на рабочем столе станка

Алюминий
АМГ6, Д16Т, АД31, В95, АД0
Лучший выбор для шильдов: лёгкий, дешёвый, хорошо анодируется. Гравировка снимает оксидный слой — получается контрастная серебристая надпись на чёрном фоне.
★ Отличная обрабатываемость
Нержавеющая сталь
12Х18Н10Т, AISI 304, AISI 316L
Максимальная долговечность шильдов. Применяется в пищевой, медицинской, химической отраслях. После гравировки возможна заливка краской для контраста.
★★ Хорошая обрабатываемость
Латунь и бронза
ЛС59, Л63, БрАЖ9-4
Декоративная гравировка высокого класса для наград, корпоративных подарков, дверных табличек. Самый красивый металлический блеск, возможно патинирование.
★ Отличная обрабатываемость
Конструкционная сталь
Ст3, Ст45, 40Х, 30ХГСА
Маркировка готовых деталей и сборочных единиц. Гравировка после термообработки — в том числе на улучшенных сталях до HRC 35.
★★ Хорошая обрабатываемость
Медь
М1, М2, М3
Гравировка токопроводящих шин, клеммных плат и электрических компонентов. Требует специального инструмента из-за высокой пластичности.
★★ Требует спец. инструмент
Титан
ВТ6, ВТ1-0, Ti Grade 5
Маркировка медицинских имплантов и авиационных деталей с требованиями трейсабельности. Гравировка на биосовместимом материале без контаминации.
★★★ Специальная технология
Оргстекло (ПММА)
Plexiglas, акрил, экструдир.
Подсвечиваемые таблички с торцевой подачей света (лайтбокс-эффект). Гравировка с обратной стороны + заливка — классика рекламной гравировки.
★ Лёгкая обработка
АБС, ПК, ПВХ
АБС, Lexan, ПВХ жёсткий
Гравировка корпусов приборов, панелей управления, щитового оборудования. Двухслойный пластик «Rowmark» — цветная подложка открывается при гравировке.
★ Быстро и дёшево

Кто заказывает фрезерную гравировку

Промышленные предприятия, машиностроение, приборостроение, медицина, нефтегаз — везде нужна надёжная маркировка

Машиностроение и производство
Маркировка деталей по ТТ и КД, паспортные таблички станков и агрегатов, таблички технологических схем, клейма ОТК. Интеграция с 1С и ERP - QR-коды для учёта.
Серийные номера Паспортные таблички Клейма ОТК
Приборостроение и электроника
Шкалы и циферблаты для измерительных приборов, панели управления с кнопками и индикаторами, маркировка корпусов приборов и блоков. Гравировка на металле и двухслойном пластике.
Шкалы Панели управления Корпуса приборов
Нефтегаз и энергетика
Маркировка трубопроводной арматуры (фланцев, клапанов, задвижек), монтажные и предупредительные таблички на объектах, шильды оборудования в соответствии с ГОСТ и АТЭР.
Нержавейка ГОСТ-маркировка Объекты КВО
Медицина и фармацевтика
Маркировка хирургических инструментов (трейсабельность по ISO 17664), этикетки стерилизационных коробок, шильды медицинского оборудования. Только биосовместимые материалы.
ISO 17664 Трейсабельность DataMatrix
Оборонная промышленность (ОПК)
Маркировка деталей и узлов по техническим условиям, шифры и индексы изделий, приёмочные клейма и штампы ВП. Документальное сопровождение партий. Работаем с юр. лицами по договору.
ТУ / ГОСТ Приёмка ВП Шифры изделий
Корпоративные подарки и награды
Гравировка корпоративных подарков из металла: часы, ручки, флешки, брелоки, медали. Кубки и награды с логотипом. Персонализированные таблички для сотрудников. Тираж от 1 шт.
Латунь / нерж Логотип От 10 шт
Liquid internal error

Этапы производства

<h2><span style=Предварительное согласование" loading="lazy">

Предварительное согласование

  • Получение технического задания

  • Расчет стоимости и сроков

  • Подписание договора

Показать полностью Свернуть
<h2><span style=Проектирование и подготовка" loading="lazy">

Проектирование и подготовка

  • Разработка технической документации

  • Создание 3D-моделей

  • Подбор материалов

  • Настройка оборудования

Показать полностью Свернуть
<h2><span style=Производственный процесс" loading="lazy">

Производственный процесс

  • Заготовительные операции

  • Механическая обработка

  • Термическая обработка

  • Шлифовка и полировка

Показать полностью Свернуть
<h2><span style=Контроль качества" loading="lazy">

Контроль качества

  • Проверка размеров

  • Испытания на прочность

  • Контроль поверхности

  • Финальный осмотр

Показать полностью Свернуть
<h2><span style=Доставка готовой продукции" loading="lazy">

Доставка готовой продукции

  • Упаковка

  • Маркировка

  • Отгрузка

Показать полностью Свернуть

Частые вопросы о фрезерной обработке

Обработка сложной геометрии
Обработка сложной геометрии

Фрезеруем профили, пазы и контуры любой формы.

Работа с деталями разных габаритов
Работа с деталями разных габаритов

Обрабатываем заготовки длиной до 1 600 мм и диаметром до 500 мм.

Точная сверловка и долбление
Точная сверловка и долбление

Выполняем отверстия до 35 мм и долбление с ходом до 200 мм.

Контроль качества

Многоступенчатый контроль на всех этапах производства

Входной контроль заготовки

Проверка соответствия марки металла, твёрдости и геометрии заготовки. Отбраковка при отклонениях до начала обработки.

Операционный контроль на станке

Измерение ключевых размеров после каждого перехода цифровыми штангенциркулями и нутромерами. Своевременная коррекция инструмента.

Измерение на разметочной плите

Контроль плоскостности, перпендикулярности и параллельности поверхностей на поверочной плите 1-го класса точности.

Выборочный контроль партии

Каждая 5-я деталь проходит расширенный контроль по всем размерам чертежа. При выявлении отклонений 100% контроль партии.

Что входит в пакет документов

Паспорт на материал (сертификат плавки)
Протокол операционного контроля
Акт приёмки ОТК с подписью контролёра
Фотография деталей в партии
Протокол КИМ (по запросу, +5–10%)

Все документы сохраняются в архиве 5 лет. По запросу предоставляем повторно для рекламационных проверок и подтверждения качества.

Liquid internal error

Нормативная база и полезные материалы

ГОСТы, стандарты и справочная информация для технических специалистов

Государственные стандарты
ГОСТ 17149-79
Фрезы концевые. Технические условия
Типы, размеры и параметры концевых фрез для металлообработки
Открыть документ
ГОСТ 2789-73
Шероховатость поверхности. Параметры
Параметры Ra, Rz и классы шероховатости обработанных поверхностей
Открыть документ
ГОСТ 2.308-2011
ЕСКД. Допуски формы и расположения
Правила обозначения допусков на чертежах деталей
Открыть документ
ГОСТ 26645-85
Допуски отливок из металлов и сплавов
Нормы точности и припуски на механическую обработку
Открыть документ
Международные стандарты
ГОСТ 30893.1-2002 (ИСО 2768-1-89)-1/2
ОБЩИЕ ДОПУСКИ Предельные отклонения линейных и угловых размеров с неуказанными допусками
Классы f, m, c, v для деталей без индивидуальных допусков
Открыть документ
ISO 286-1
Система допусков ISO. Квалитеты IT1–IT18
Фрезеровка ЧПУ обеспечивает квалитеты IT6–IT9
Открыть документ
ISO 9001:2015
Система менеджмента качества
ГЛАПС сертифицирован. Контроль каждого этапа производства
Открыть документ
DIN 7168
Общие допуски. Немецкий стандарт
Применяется при работе с европейскими заказчиками
Открыть документ

Вся техническая документация

Сертификаты, паспорта качества и протоколы измерений по запросу

Документация
Фрезерная обработка

Вертикально обрабатывающие центры

4 станка — от компактных деталей до крупногабаритных плит 1 350 × 630 мм

Фильтр по режиму:
Вертикальный обрабатывающий центр VDF-850
VDF-850
Средний класс
Вертикальный обрабатывающий центр с ЧПУ
3 оси (X · Y · Z)
2D 2.5D 3D

Вертикальный трёхосевой обрабатывающий центр. Обрабатывает плоские контуры, карманы и пазы (2D/2.5D), а также объёмные криволинейные поверхности (3D). Высокая жёсткость шпиндельного узла для тяжёлых материалов.

Рабочая зона Д × Ш × В
X
880
мм
Y
390
мм
Z
500
мм
Стол
1000×500
мм
Шпиндель
до 8 000 об/мин
Мощность
11–15 кВт
Инструмент
20–24 позиции
Для каких изделий
Корпусные детали Кронштейны Монтажные пластины Крышки и фланцы Пазы и карманы
Материалы
Алюминий Сталь Нержавейка Медь ПВХ Пластик Капролон Фторопласт Композитные материалы
Фрезерный станок с ЧПУ ФС85МФ3
ФС85МФ3
Серийное производство
Вертикально-фрезерный станок с ЧПУ (3 координаты)
3 оси (X · Y · Z)
2D 2.5D

Отечественный фрезерный станок с ЧПУ по трём координатам. Специализирован на плоском и ступенчатом фрезеровании (2D и 2.5D): торцевание, пазы, карманы, отверстия по координатам. Высокая надёжность при серийной обработке стали.

Рабочая зона Д × Ш × В
X
850
мм
Y
500
мм
Z
550
мм
Стол
1000×500
мм
Шпиндель
до 4 000 об/мин
Мощность
11 кВт
Число осей ЧПУ
3 оси
Для каких изделий
Плоские детали и пластины Шпоночные пазы Базовые плоскости Корпуса редукторов Опорные плиты
Материалы
Сталь Бронза Нержавейка ПВХ Пластик Капролон Фторопласт Композитные материалы
Вертикальный обрабатывающий центр VM1150S
VM1150S
Крупные детали
Вертикальный обрабатывающий центр повышенной производительности
3 оси (X · Y · Z)
2D 2.5D 3D

Высокопроизводительный трёхосевой центр с расширенной рабочей зоной 1 100 × 520 мм. Полноценное 3D-фрезерование криволинейных поверхностей, пресс-форм и сложного рельефа наравне с 2D/2.5D корпусными деталями.

Рабочая зона Д × Ш × В
X
1100
мм
Y
520
мм
Z
600
мм
Стол
1100×520
мм
Шпиндель
до 8 000 об/мин
Мощность
15 кВт
Инструмент
24 позиции
Для каких изделий
Крупные корпуса и основания Пресс-формы Литейная оснастка Плиты станков 3D-рельеф
Материалы
Алюминий Сталь Нержавейка ПВХ Пластик Капролон Фторопласт Композитные материалы
Вертикальный обрабатывающий центр V 4.5 SRT с поворотным столом
V 4.5 SRT
Максимальный формат
Вертикальный обрабатывающий центр с поворотным столом (SRT)
4 оси (X · Y · Z · вращение)
2D 2.5D 3D 4 оси

Крупнейший обрабатывающий центр производства с поворотным столом (Swivel Rotary Table). Четвёртая ось позволяет обрабатывать деталь с нескольких сторон за одну установку. Стол 1 500 × 600 мм — самый большой в парке.

Рабочая зона Д × Ш × В
X
1350
мм
Y
630
мм
Z
650
мм
4-я ось
360°
поворот
Стол
1500×600
мм
Шпиндель
до 10 000 об/мин
Мощность
18,5 кВт
Инструмент
24–30 позиций
Для каких изделий
Крупные станины и рамы Корпуса агрегатов Многосторонняя обработка Сварные конструкции Кондукторы и оснастка
Материалы
Алюминий Сталь Нержавейка Бронза ПВХ Пластик Капролон Фторопласт Композитные материалы

Диапазон фрезерной обработки на всём парке обрабатывающих центров

Параметр Минимум Максимум Примечание
Ход по оси X (длина детали) от 850 мм до 1 350 мм Мин. — ФС85МФ3, макс. — V 4.5 SRT
Ход по оси Y (ширина детали) от 390 мм до 630 мм Мин. — VDF-850, макс. — V 4.5 SRT
Ход по оси Z (высота детали) от 500 мм до 650 мм Мин. — VDF-850, макс. — V 4.5 SRT
Размер рабочего стола от 1000×500 мм до 1500×600 мм Мин. — VDF-850 / ФС85МФ3, макс. — V 4.5 SRT
Скорость шпинделя от 4 000 об/мин до 10 000 об/мин Мин. — ФС85МФ3, макс. — V 4.5 SRT
Мощность шпиндельного привода от 11 кВт до 18,5 кВт Зависит от материала и режима резания
Ёмкость инструментального магазина от 20 инстр. до 30 инстр. Смена инструмента автоматически в цикле

Стоимость фрезерной гравировки

Прозрачное ценообразование. Расчёт по вашему файлу бесплатно за 1 день

Маркировка деталей
Серийные номера, артикулы, дата на деталях из металла или пластика. Партии 100 - 10000 шт/мес.
от 50 ₽ / шт (500+ шт)
При тираже 100 шт - от 100 ₽/шт
Многоместные приспособления
Переменная нумерация (CSV)
Глубина 0,1–0,3 мм
Протокол контроля
Популярный
Шильды и таблички
Металлические шильды с текстом и логотипом. Алюминий анодированный, нержавейка, латунь. Тираж 10 - 5000 шт.
от 150 ₽ / шт (100+ шт)
Единичный заказ - от 500 ₽/шт
Резка контура включена
Крепёжные отверстия
Заливка краской — опция
Доставка по РФ
Срок 1 - 3 дня
3D-гравировка и пресс-формы
Объёмные рельефы, текстуры, художественная гравировка в пресс-формах и штампах. Единичные изделия.
от 5 000 ₽ / проект
Зависит от площади и глубины рельефа
3D CAM-программирование
Ra 0,4–0,8 мкм финиш
Любой металл
Контроль КИМ

Коэффициенты к базовой цене

×1,0
Тираж 100+ шт
×1,3
Тираж 10–99 шт
×2,0
Единичный заказ
+30%
Срочный заказ 24ч
Мы готовы изготовить
Шильд для панели управления
В наличии
Предзаказ
Шильд для панели управления
220 ₽
Подробнее
Табличка с артикулом
В наличии
Предзаказ
Табличка с артикулом
140 ₽
Подробнее
Табличка с названием модели
В наличии
Предзаказ
Табличка с названием модели
170 ₽
Подробнее
Табличка для медицинского оборудования
В наличии
Предзаказ
Табличка для медицинского оборудования
260 ₽
Подробнее
Табличка для пищевого оборудования
В наличии
Предзаказ
Табличка для пищевого оборудования
270 ₽
Подробнее
Шильд для химического оборудования
В наличии
Предзаказ
Шильд для химического оборудования
280 ₽
Подробнее
Шильд для авиационной детали
В наличии
Предзаказ
Шильд для авиационной детали
300 ₽
Подробнее
Шильд для оснастки и штампа
В наличии
Предзаказ
Шильд для оснастки и штампа
190 ₽
Подробнее
Фирменная табличка на корпус
В наличии
Предзаказ
Фирменная табличка на корпус
200 ₽
Подробнее
Комплект шильдов для серии изделий
В наличии
Предзаказ
Комплект шильдов для серии изделий
150 ₽
Подробнее

Почему выбирают ГЛАПС для гравировки

8 причин доверить нам маркировку и гравировку вашей продукции

1

Точность ±0,05 мм под контролем КИМ

Каждая партия шильдов проходит выборочный контроль на КИМ. Вы получаете протокол измерений с реальными отклонениями позиции символов.

2

Переменная нумерация без доплаты

При серийной маркировке используем таблицу CSV — каждая деталь получает уникальный номер, дату, QR-код без переналадки и ручного ввода.

3

Расчёт за 2 часа по любому файлу

Отправьте AI, DXF, PDF или просто описание - технолог рассчитает стоимость и срок в течение 1 дня без предоплаты и обязательств.

4

Тираж от 10 штуки

Принимаем единичные заказы без надбавок за «малый тираж». Опытный образец шильда или таблички изготовим за 3 рабочих дня.

5

Полный цикл — металл под ключ

Гравировка + фрезеровка контура + сверление отверстий - всё за один заказ. Не нужно искать несколько исполнителей: вырезаем форму шильда и гравируем за один установ.

6

Сохраняем программы для повторных заказов

УП хранится в архиве бессрочно. Повторный заказ тех же шильдов — без оплаты программирования, срок сокращается на 1 день.

7

Работа по договору, НДС 20%

Полный пакет документов: договор, счёт, акт, накладная, УПД. Безналичная оплата. Постоянным клиентам — кредитная линия по согласованию.

8

Опыт серийной гравировки: более 50 000 шильдов в месяц

ГЛАПС ежегодно изготавливает более 50 000 шильдов и паспортных табличек для предприятий машиностроения, ОПК, нефтегаза и приборостроения. Налажены производственные цепочки для регулярных поставок — ежемесячно, по графику, без срывов и согласований каждый раз заново.

2D фрезерная обработка
2D фрезерная обработка
3D фрезерная обработка
3D фрезерная обработка
Высокоточная фрезерная обработка (до 1 мкм)
Высокоточная фрезерная обработка (до 1 мкм)
Многооперационная фрезерная обработка
Многооперационная фрезерная обработка

Часто задаваемые вопросы по гравировке

Ответы на самые популярные вопросы от B2B заказчиков

Фрезерная гравировка механическое снятие материала режущим инструментом. Создаёт настоящий рельеф глубиной 0,1- 5 мм, который ощущается на ощупь. Лазерная гравировка только обесцвечивает поверхность без рельефа. Фрезерный метод предпочтителен для шильдов на металле рельеф не стирается и не закрашивается при покраске оборудования.

Алюминиевый шильд 100×50 мм с текстом и логотипом:

тираж

  • 10 шт — от 600–800 ₽/шт;
  • 100 шт — от 250–350 ₽/шт;
  • 500 шт — от 150–200 ₽/шт.

Цена зависит от сложности изображения и толщины материала. Точный расчёт за 2 часа по вашему файлу, бесплатно.

Да. Принимаем таблицу CSV с переменными полями: серийный номер, дата, код подразделения. Каждое изделие получает уникальные данные без ручного ввода и переналадки. Это стандартная услуга без доплаты.

  • Векторные: AI, DXF, DWG, EPS, SVG, CDR.
  • Растровые высокого разрешения: PNG, TIFF (300+ DPI). 3D: STEP, IGES (для рельефной гравировки).
  • Чертежи: PDF. Эскиз на бумаге также принимаем оцифруем самостоятельно.

Да. Гравируем на готовых деталях, корпусах, цилиндрических поверхностях (с использованием делительной головки).

Предоставьте образец или размеры  технолог оценит возможность зажима на рабочем столе станка.

Не обязательно. На анодированном алюминии гравировка даёт контрастный серебристый цвет на чёрном фоне очень читаемо без краски. Для максимального контраста на стали и латуни рекомендуем заливку эмалью. Стоимость   +15 - 25% к цене гравировки.

  • До 50 шт  1–2 рабочих дня.
  • 100–500 шт  3–5 дней.
  • 500–2000 шт  7–10 дней.

Срочный заказ с доплатой 30%  от 4 часов до 1 дня для несложных изделий. Доставка СДЭК по России.

  1. Отправьте файл (AI, DXF, PDF) и тираж на почту или через форму на сайте.
  2. В течение 2 часов получите коммерческое предложение с ценой и сроком.
  3. После подтверждения — договор и счёт.
  4. После оплаты производство запускается немедленно.
  5. Готовые шильды отправляем ТК или самовывоз в Твери.

Нужна фрезерная обработка?

Обсудим ваш проект и предложим оптимальное решение

+7 (4822) 77-05-35
Напишите нам
Запрос успешно отправлен!
Имя *
Телефон *
Сообщение *
Получить консультацию
Предзаказ успешно отправлен!
Имя *
Телефон *
Заявка

Я ознакомлен и согласен с условиями оферты и политики конфиденциальности.

Заказ в один клик

Я ознакомлен и согласен с условиями оферты и политики конфиденциальности.
