Каталог
HRC 45-60
Достижимая твёрдость после термообработки
5 видов
Закалка, отпуск, цементация, нормализация, отжиг
+1-2 дня
К сроку токарной обработки детали
от 10
минимальная партия, шт

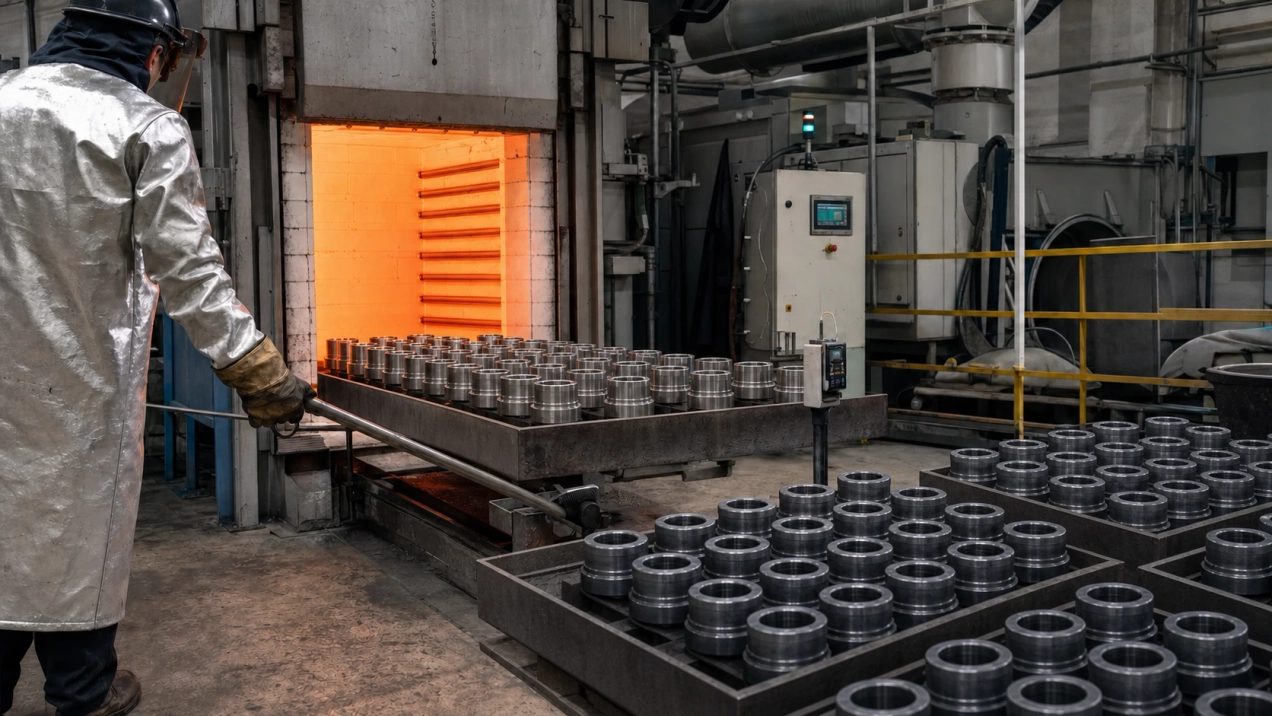

Технология термообработки

Особенности термообработки выточенных деталей

Термообработка стали после токарной обработки меняет структуру металла и его размеры. При нагреве до температуры закалки и последующем быстром охлаждении в масле или воде в металле возникают внутренние напряжения, из-за которых деталь может изменить геометрию: вал уводит на десятые доли миллиметра, тонкостенная втулка коробится, длинная деталь выгибается дугой. Чем выше требуемая твёрдость и чем тоньше сечение детали, тем заметнее деформация после закалки.

Поэтому черновое точение всегда выполняем с припуском на термообработку и последующую чистовую обработку. Стандартный припуск под шлифование после закалки: 0,15-0,5 мм на сторону в зависимости от длины и диаметра детали. Без этого запаса деталь после закалки либо не впишется в чертёжные размеры, либо придётся снимать закалённый твёрдый слой почти полностью, теряя смысл всей термообработки.

Второй риск термообработки, трещины. Быстрое охлаждение высокоуглеродистых и легированных сталей У8А, 65Г, 40Х в сочетании с острыми кромками, резкими переходами сечений и глубокими канавками провоцирует трещинообразование. Технолог заранее продумывает режим нагрева, среду охлаждения и последовательность операций: скругления вместо острых углов, ступенчатое охлаждение, отпуск сразу после закалки без долгой выдержки на воздухе.

Финальная чистовая обработка после термообработки, твёрдое точение резцами CBN или шлифование, компенсирует коробление и выводит деталь на чертёжный допуск уже при повышенной твёрдости HRC 45-60. Последовательность черновое точение, термообработка, чистовая обработка стандартна для нагруженных деталей серийного машиностроения.

Термообработка

Ключевые факты

Твёрдость после закалкиHRC 45-60
Припуск под шлифовку0,15-0,5 мм
Виды термообработки5 видов
Марки под закалку45, 40Х, 65Г, У8А
Контроль твёрдостиТвердомер Роквелла
Расчёт КП1 день
Срок и доставкаот 3 дней, 55 городов
Мы готовы изготовить
Закалка вала из стали 45
В наличии
Предзаказ
Закалка вала из стали 45
167 ₽ 150 ₽
Подробнее
Закалка оси из стали 45
В наличии
Предзаказ
Закалка оси из стали 45
169 ₽ 150 ₽
Подробнее

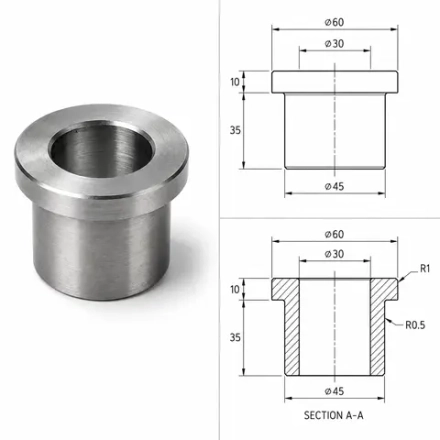

Закалка износостойкой втулки из стали 45
В наличии
Предзаказ
Закалка износостойкой втулки из стали 45
182 ₽ 160 ₽
Подробнее
Закалка вала силового привода из стали 40Х
В наличии
Предзаказ
Закалка вала силового привода из стали 40Х
195 ₽ 170 ₽
Подробнее

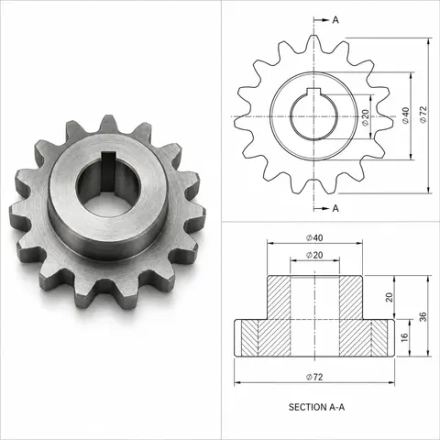

Закалка зубчатого колеса из стали 40Х
В наличии
Предзаказ
Закалка зубчатого колеса из стали 40Х
198 ₽ 170 ₽
Подробнее

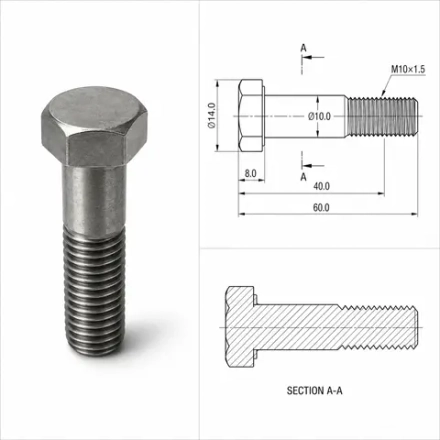

Закалка нестандартного крепежа повышенной прочности из стали 40Х
В наличии
Предзаказ
Закалка нестандартного крепежа повышенной прочности из стали 40Х
188 ₽ 160 ₽
Подробнее
Закалка режущего инструмента из стали У8А
В наличии
Предзаказ
Закалка режущего инструмента из стали У8А
200 ₽ 180 ₽
Подробнее
Закалка пуансона штампового инструмента из стали У8А
В наличии
Предзаказ
Закалка пуансона штампового инструмента из стали У8А
202 ₽ 180 ₽
Подробнее
Закалка пружинного элемента из стали 65Г
В наличии
Предзаказ
Закалка пружинного элемента из стали 65Г
182 ₽ 160 ₽
Подробнее
Отпуск вала из стали 45 после закалки
В наличии
Предзаказ
Отпуск вала из стали 45 после закалки
126 ₽ 110 ₽
Подробнее
Отпуск зубчатого колеса из стали 40Х после закалки
В наличии
Предзаказ
Отпуск зубчатого колеса из стали 40Х после закалки
140 ₽ 120 ₽
Подробнее
Низкий отпуск режущего инструмента из стали У8А
В наличии
Предзаказ
Низкий отпуск режущего инструмента из стали У8А
141 ₽ 120 ₽
Подробнее
Виды термообработки

Виды термообработки выточенных деталей

Подбираем вид термообработки под марку стали и условия эксплуатации детали. Выполняем в кооперации с партнёрской термической лабораторией.

Закалка
Повышение твёрдости
Нагрев и быстрое охлаждение
Нагрев стали выше критической точки с последующим быстрым охлаждением в масле или воде. Формирует твёрдую и износостойкую структуру металла.
ТвёрдостьHRC 50-62
ОхлаждениеМасло, вода
РискКоробление, трещины
от 150 ₽/шт
Отпуск
Снятие напряжений
Обязателен после закалки
Повторный нагрев закалённой детали до температуры ниже критической точки. Снимает внутренние напряжения и снижает хрупкость без потери твёрдости.
Температура150-650°C
ТвёрдостьСохраняется
ВязкостьПовышается
включён в закалку
Цементация
Поверхностное упрочнение
Твёрдая поверхность, вязкая сердцевина
Насыщение поверхностного слоя углеродом с последующей закалкой. Деталь получает износостойкую поверхность при сохранении ударной вязкости сердцевины.
Твёрдость слояHRC 58-62
Глубина слоя0,3-1,5 мм
СердцевинаHRC 30-40
от 260 ₽/шт
Нормализация
Выравнивание структуры
Охлаждение на воздухе
Нагрев выше критической точки с охлаждением на спокойном воздухе. Выравнивает зернистую структуру стали и снимает напряжения после чернового точения.
ОхлаждениеНа воздухе
ТвёрдостьHB 170-230
ЦельСтабильность структуры
от 120 ₽/шт
Отжиг
Снижение твёрдости
Подготовка заготовки к точению
Нагрев с медленным охлаждением вместе с печью. Снижает твёрдость и повышает пластичность заготовки перед точением инструментальных и легированных сталей.
ОхлаждениеС печью
ТвёрдостьHB 180-220
Когда нуженДо чернового точения
от 120 ₽/шт
Марки стали

Термообработка по маркам стали: 45, 40Х, У8А, 65Г

Для каждой марки свой типовой режим термообработки и достижимая твёрдость. Подберём режим под вашу деталь.

Сталь 45: закалка и отпуск
Самая распространённая конструкционная сталь для валов, осей, шестерён. Объёмная закалка с отпуском на среднюю твёрдость для нагруженных, но не ударных деталей.
HRC 45-50 | валы, оси, шпиндели
Сталь 40Х: улучшение
Закалка с высоким отпуском (улучшение) даёт сочетание прочности и вязкости. Применяется для шлицевых валов, крепежа и деталей коробок передач под ударной нагрузкой.
HRC 48-54 | шлицевые валы, крепёж
У8А: закалка на высокую твёрдость
Инструментальная углеродистая сталь. Точим в отожжённом состоянии, затем полная закалка с низким отпуском. Применяется для режущего и мерительного инструмента, штампов.
HRC 58-62 | инструмент, штампы
65Г: закалка с высоким отпуском
Рессорно-пружинная сталь. Закалка с высоким отпуском на пружинную твёрдость сохраняет упругость без хрупкости. Применяется для пружин, шайб, дисков сцепления, торсионов.
HRC 40-48 | пружины, упругие детали
Наши плюсы
Точное соответствие чертежам
Точное соответствие чертежам

Изготавливаем детали строго по предоставленной документации, с учётом всех технических требований. идеально ровные и чистые края без заусенцев.

Работа с любыми материалами
Работа с любыми материалами

Обрабатываем металлы и сплавы любой сложности — от углеродистой стали до титана.

Контроль качества на каждом этапе
Контроль качества на каждом этапе

Проводим многоуровневую проверку изделий в процессе производства и перед отгрузкой.

Жёсткое соблюдение сроков
Жёсткое соблюдение сроков

Жёсткое соблюдение сроков

Преимущества токарной обработки от ГЛАПС
Качество
Качество

Высокое качество поверхности обработанных изделий

Универсальность
Универсальность

Обработка широкого спектра материалов: сталей, цветных металлов и сплавов

Высокая точность
Высокая точность

Точность обработки с минимальной погрешностью до 0,01 мм

Возможности
Возможности
Возможность нарезания широкого спектра различных типов резьбы.
Сравнение

Сравнение видов термообработки по твёрдости и назначению

Пять видов термообработки, применяемых после токарной обработки. Выбор вида зависит от марки стали и условий эксплуатации детали.

Вид термообработки Твёрдость Назначение Типовые детали
Закалка HRC 50-62 Максимальная твёрдость и износостойкость поверхности Валы, оси, инструмент, направляющие
Отпуск HRC 40-58 Снятие напряжений после закалки, снижение хрупкости Все закалённые детали без исключения
Цементация HRC 58-62 / сердцевина 30-40 Твёрдая поверхность при вязкой сердцевине, ударостойкость Зубчатые колёса, кулачки, пальцы
Нормализация HB 170-230 Выравнивание структуры, снятие напряжений точения Заготовки перед финишной обработкой
Отжиг HB 180-220 Снижение твёрдости заготовки, повышение пластичности Инструментальная и легированная сталь до точения
Изготавливаем

Детали с точением и термообработкой под ключ

Полный цикл: токарная обработка на ЧПУ плюс термообработка в кооперации с партнёрской лабораторией.

Валы и оси закалённые
Ступенчатые и шлицевые валы после закалки с отпуском. Посадочные шейки под подшипники.
Зубчатые колёса цементированные
Заготовки под зубофрезерование с последующей цементацией и закалкой зубьев.
Режущий инструмент из У8А
Резцы, пуансоны, калибры. Точение в отожжённом состоянии, финальная закалка на HRC 58-62.
Пружинные шайбы и диски из 65Г
Упругие детали после закалки с высоким отпуском на пружинную твёрдость HRC 40-48.
Втулки и направляющие 40Х
Улучшение до HRC 48-54 для износостойких посадочных мест под нагруженные валы.
Крепёж нестандартный улучшенный
Болты и шпильки повышенной прочности из 40Х под ударную и вибрационную нагрузку.
Широкий спектр возможностей
Точность обработки — до 0,01 мм
Точность обработки — до 0,01 мм
Диаметр деталей — до 1000 мм
Диаметр деталей — до 1000 мм
Максимальная длина — до 5000 мм
Максимальная длина — до 5000 мм
Работа с любыми металлами и сплавами
Работа с любыми металлами и сплавами
Партнёр полного цикла

ГЛАПС: партнёр полного цикла для серийного производства

Термообработка в ГЛАПС не отдельная услуга на стороне, а часть единого производственного цикла. Точим деталь на ЧПУ-центрах Haas и Doosan, передаём партию партнёрской термической лаборатории по согласованному техпроцессу, принимаем детали обратно и доводим до чертёжного размера чистовым точением или твёрдым точением CBN. Заказчик получает готовую деталь с одного подряда, не собирая цепочку из трёх разных исполнителей.

Для серийного и контрактного производства это снимает главный риск: разброс твёрдости и размеров между партиями. Каждая партия сопровождается единым техпроцессом: одна марка стали, один режим термообработки, один контроль на выходе. Твердомер Роквелла на выходном контроле проверяет фактическую твёрдость каждой партии, результат заносится в протокол ОТК вместе с сертификатом на сталь от завода-изготовителя.

Работаем с типовыми связками марка стали плюс термообработка: сталь 45 под закалку и отпуск на HRC 45-50 для валов и осей, 40Х под улучшение на HRC 48-54 для шлицевых и нагруженных деталей, У8А под закалку на HRC 58-62 для режущего инструмента, 65Г под закалку с высоким отпуском на пружинную твёрдость HRC 40-48. Подберём режим термообработки под условия эксплуатации, если марка стали нестандартная.

Для конструкторских бюро, машиностроительных заводов и ремонтных служб предприятий термообработка встроена в общий срок изготовления детали: заявка, чертёж, КП за 1 день, производство. Не нужно отдельно искать термический цех, согласовывать сроки и терять деталь между двумя подрядчиками: весь передел, точение, термообработка, финиш, идёт под одним договором и одним счётом.

ГЛАПС
Партнёр по производству
Опыт в металлообработкес 2008 года
Токарные центрыHaas, Doosan
Термообработкапартнёрская лаборатория
Документысертификат, ОТК, УПД
Минимальная партияот 10 шт
Расчёт КП1 день
Срок и городаот 3 дней, 55 городов
Примеры работ

Станочный парк ЧПУ

Токарный центр с ЧПУ: обработка деталей Ø до 500 мм, длина до 2 000 мм

Режим обработки:
ИЛ502ПС
Токарный станок с ЧПУ, 2 координаты (X, Z)
2 оси (X, Z) Точение Резьба Расточка Торцевание Канавки Отрезка
Точное производство
Российское производство
Токарный станок с ЧПУ ИЛ502ПС
О станке

Отечественный токарный станок с ЧПУ повышенной точности. Специализирован на точении тел вращения: валы, втулки, оси, фланцы. Увеличенная жёсткость шпиндельного узла обеспечивает стабильность размеров при серийной обработке конструкционных и нержавеющих сталей.

Рабочая зона
500
мм
Ø над станиной
280
мм
Ø над суппортом
2 000
мм
Между центрами
105
мм
Ø отверстия шпинделя
Шпиндель
до 2 000 об/мин
Мощность
22 кВт
Патрон
400 мм, 3-кул.
Для каких изделий
Валы и оси Втулки и гильзы Фланцы Шкивы Ступицы Резьбовые детали Пальцы Поршни
Материалы
Сталь 45, 40Х Нержавейка AISI 304 Нержавейка AISI 316L Алюминий Д16Т Медь М1 Латунь ЛС59 Капролон Фторопласт

* Характеристики по паспорту станка. Уточняйте параметры конкретного заказа у технолога: +7 (4822) 77-05-35

Возможности производства
Детали для машиностроения
Детали для машиностроения
Комплектующие для торгового оборудования
Комплектующие для торгового оборудования
Перфорированные листы с любым размером отверстий
Перфорированные листы с любым размером отверстий
Корпуса приборов
Корпуса приборов
Производственная и технологическая мебель
Производственная и технологическая мебель
Декоративные элементы
Декоративные элементы
Сувенирная продукция
Сувенирная продукция
Шаблоны, трафареты, вывески и элементы современного интерьера
Шаблоны, трафареты, вывески и элементы современного интерьера
Условия сотрудничества
Объем заказов
Объем заказов

от прототипов до крупносерийного производства.

Форма оплаты
Форма оплаты

безналичный расчет с НДС или без НДС

Сроки исполнения
Сроки исполнения

от 1 дня в зависимости от сложности и объема

Документация
Документация

полный пакет технической документации, включая сертификаты соответствия и протоколы испытаний

Как мы работаем

Этапы производства

От чертежа до готовой детали на вашем складе

1
Согласование
  • Принимаем чертёж, согласуем материал и допуски
  • Расчёт стоимости за 1 рабочий день
  • Подписание договора
Расчёт за 1 день
2
Подготовка
  • CAM-программирование на SIEMENS NX
  • Подбор инструмента и режимов резания
  • Входной контроль заготовки
CAM включён в цену
3
Производство
  • Обработка на ЧПУ-станках 24/7 в две смены
  • Операционный контроль между переходами
  • Принимаем давальческое сырьё
24/7 в две смены
4
OK
Контроль
  • 100% измерений на КИМ
  • Протокол с подписью ОТК
  • Акт приёмки к каждой партии
Протокол КИМ в цене
5
Доставка
  • Упаковка и маркировка
  • Отгрузка по всей России, 55 городов
  • Документы с каждой партией
55 городов доставки
Нужны сложные детали в короткие сроки?

Отправьте чертежи на расчет прямо сейчас.

Смотрите также

Другие дополнительные услуги к токарной обработке

Финишные операции после токарной обработки на ЧПУ в нашем цеху

Токарная обработка стали
от 300 ₽/шт
Подробнее
Шлифовка после термообработки
от 130 ₽/шт
Подробнее
Гальванические покрытия (хромирование, цинкование)
от 5-50 мкм
Подробнее
Токарная обработка ЧПУ: все услуги
каталог
Подробнее
Кому мы делаем

Кому нужна термообработка выточенных деталей

От конструкторского бюро до ремонтной службы предприятия. Каждому свои приоритеты: точность режима, документы, скорость.

Конструктору и технологу
Конструктор машин, главный технолог, инженер-механик
  • Подберём вид термообработки и марку стали под нагрузку и среду
  • Твёрдость HRC 45-60 с гарантированным контролем каждой партии
  • Расчёт припуска на чистовую обработку с учётом коробления
  • Твёрдое точение CBN после закалки вместо шлифования
  • Принимаем STEP, IGES, DWG, DXF с указанием требуемой твёрдости
  • Протокол ОТК с фактической твёрдостью к каждой партии
Снабженцу и руководителю закупок
Начальник отдела снабжения, менеджер по закупкам, коммерческий директор
  • Один договор и один счёт за точение и термообработку
  • КП за 1 день с ценой точения, термообработки и финиша
  • Сертификат на сталь, протокол ОТК, УПД с каждой поставкой
  • ЭДО Диадок и СБИС без бумажного документооборота
  • Рамочный договор для регулярных партий с термообработкой
  • Постоплата 30 дней для аккредитованных контрагентов
Механику и начальнику ремслужбы
Главный механик, начальник ремонтной службы, мастер производственного участка
  • Изготовление и закалка изношенной детали по образцу или эскизу
  • Срок с термообработкой: от 3 рабочих дней для единичной детали
  • Аварийные заказы вне очереди при остановке производства
  • Мин. партия от 1 штуки: нет обязательного тиража для ЗИП
  • Серийные поставки ЗИП от 10 шт со стабильной твёрдостью партии
  • Гарантия соответствия чертежу 30 дней, замена брака за наш счёт
Партнёр полного цикла

ГЛАПС: партнёр полного цикла для серийного производства

Термообработка в ГЛАПС не отдельная услуга на стороне, а часть единого производственного цикла. Точим деталь на ЧПУ-центрах Haas и Doosan, передаём партию партнёрской термической лаборатории по согласованному техпроцессу, принимаем детали обратно и доводим до чертёжного размера чистовым точением или твёрдым точением CBN. Заказчик получает готовую деталь с одного подряда, не собирая цепочку из трёх разных исполнителей.

Для серийного и контрактного производства это снимает главный риск: разброс твёрдости и размеров между партиями. Каждая партия сопровождается единым техпроцессом: одна марка стали, один режим термообработки, один контроль на выходе. Твердомер Роквелла на выходном контроле проверяет фактическую твёрдость каждой партии, результат заносится в протокол ОТК вместе с сертификатом на сталь от завода-изготовителя.

Работаем с типовыми связками марка стали плюс термообработка: сталь 45 под закалку и отпуск на HRC 45-50 для валов и осей, 40Х под улучшение на HRC 48-54 для шлицевых и нагруженных деталей, У8А под закалку на HRC 58-62 для режущего инструмента, 65Г под закалку с высоким отпуском на пружинную твёрдость HRC 40-48. Подберём режим термообработки под условия эксплуатации, если марка стали нестандартная.

Для конструкторских бюро, машиностроительных заводов и ремонтных служб предприятий термообработка встроена в общий срок изготовления детали: заявка, чертёж, КП за 1 день, производство. Не нужно отдельно искать термический цех, согласовывать сроки и терять деталь между двумя подрядчиками: весь передел, точение, термообработка, финиш, идёт под одним договором и одним счётом.

ГЛАПС
Партнёр по производству
Опыт в металлообработкес 2008 года
Токарные центрыHaas, Doosan
Термообработкапартнёрская лаборатория
Документысертификат, ОТК, УПД
Минимальная партияот 10 шт
Расчёт КП1 день
Срок и городаот 3 дней, 55 городов
Фрезерная обработка 2D
Фрезерная обработка 2D
Фрезерная обработка 3D
Фрезерная обработка 3D
Высокоточная фрезерная обработка (до 1 мкм)
Высокоточная фрезерная обработка (до 1 мкм)
Многооперационная фрезерная обработка
Многооперационная фрезерная обработка

Часто задаваемые вопросы о токарной обработке

Закалка и отпуск: от 180 руб/шт. Цементация с закалкой: от 260 руб/шт. Нормализация или отжиг: от 120 руб/шт. Цена зависит от марки стали, массы детали и требуемой твёрдости. Партии от 10 шт: скидка 10-15%. КП с ценой и сроком за 1 день.

Сталь 45: HRC 45-50. Сталь 40Х: HRC 48-54 после улучшения. У8А: HRC 58-62 после полной закалки. 65Г: HRC 40-48 на пружинную твёрдость. Цементированный слой: HRC 58-62 при мягкой вязкой сердцевине HRC 30-40.

Сталь 45 и 40Х: закалка с отпуском (улучшение) для валов и нагруженных деталей. У8А: закалка на высокую твёрдость для режущего инструмента. 65Г: закалка с высоким отпуском для пружин и упругих деталей. Легированные и инструментальные стали перед точением часто требуют предварительного отжига для снижения твёрдости заготовки.

При закалке возникают внутренние напряжения, и деталь может увести на десятые доли миллиметра, особенно тонкостенные и длинные детали. Черновое точение выполняем с припуском 0,15-0,5 мм на сторону под последующую чистовую обработку или шлифование, которое компенсирует коробление и выводит деталь на чертёжный размер.

Принимаем партии от 10 штук для серийного и контрактного производства. Каждая партия проходит один режим термообработки, твёрдость проверяется твердомером Роквелла, результат фиксируется в протоколе ОТК вместе с сертификатом на сталь. Единичные детали также принимаем.

Термообработка добавляет 1-2 рабочих дня к сроку токарной обработки. Общий срок: черновое точение 1-2 дня, термообработка в партнёрской лаборатории 1-2 дня, чистовая обработка после закалки 1 день. Итого от 3 рабочих дней для единичной детали, для серийных партий срок согласуется отдельно.

Доставка готовых деталей после точения и термообработки в 55 городов России: СДЭК, Деловые Линии, ПЭК. К отгрузке прикладываем протокол ОТК с фактической твёрдостью, сертификат на сталь, УПД. Работаем по ЭДО Диадок и СБИС.

Заказать термообработку выточенных деталей

Загрузите чертёж - КП за 1 день . AISI 304, 316L, 12Х18Н10Т от 10 штук.

+7 (4822) 77-05-35
Напишите нам
Запрос успешно отправлен!
Имя *
Телефон *
Сообщение *
Получить консультацию
Предзаказ успешно отправлен!
Имя *
Телефон *
Заявка

Я ознакомлен и согласен с условиями оферты и политики конфиденциальности.

Заказ в один клик

Я ознакомлен и согласен с условиями оферты и политики конфиденциальности.
