Технология

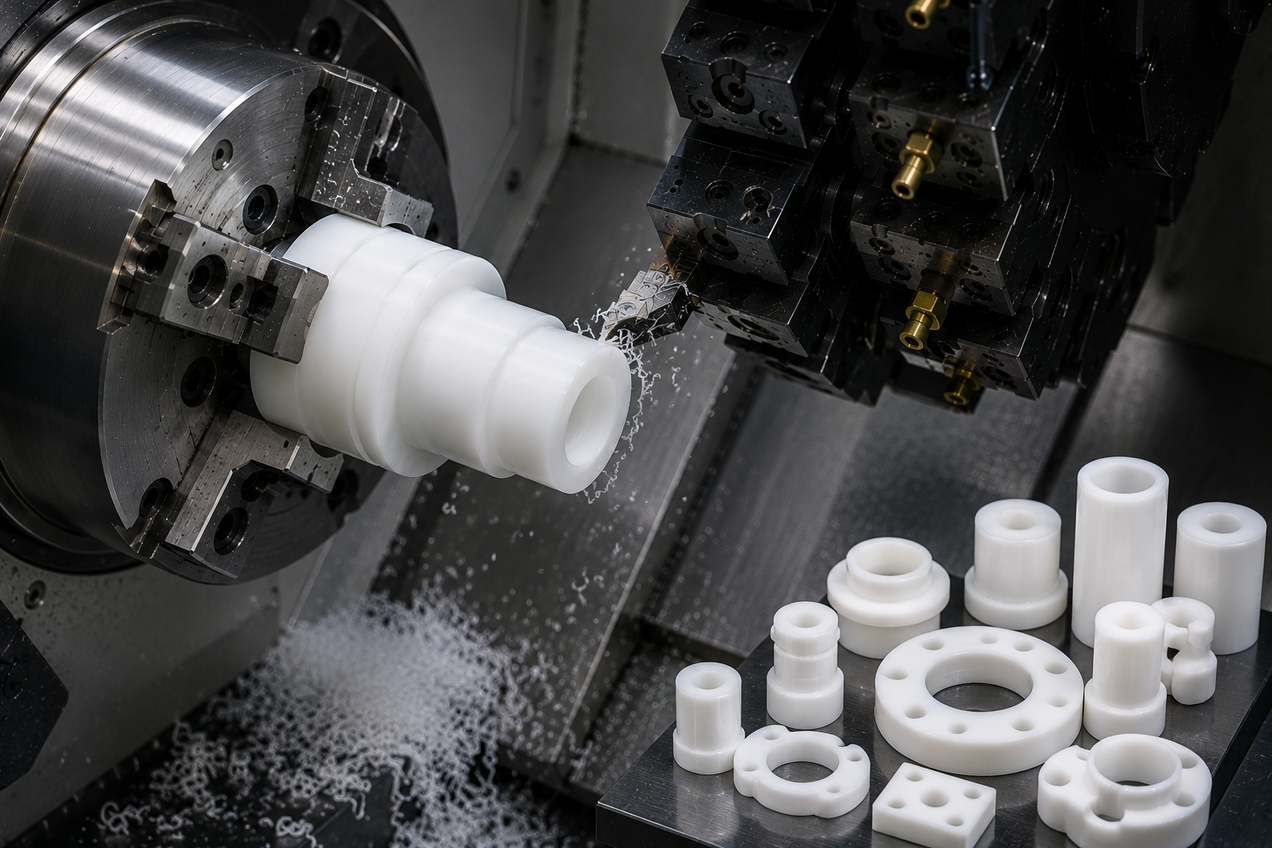

Особенности токарной обработки фторопласта

Фторопласт (ПТФЭ) принципиально отличается от металлов и большинства других пластиков по механике резания. Без учёта четырёх ключевых физических свойств получить точную деталь невозможно: размеры уплывают при хранении, резьба срывается при первом монтаже, поверхность налипает на инструмент.

1. Холодная текучесть (Cold Flow)

ПТФЭ под нагрузкой медленно течёт при комнатной температуре. Деталь теряет форму при хранении или после запрессовки без технологических компенсаций. Мы назначаем компенсации по диаметру и применяем специальные посадки для уплотнительных колец. При нагруженных применениях рекомендуем Ф4С15.

2. Высокий коэффициент теплового расширения

КТР фторопласта в 10 раз выше стали: 12-15 x 10^-5 против 1,2 x 10^-5 у стали. При нагреве деталь значительно изменяет размер. Учитываем это при точных посадках H6/h6 в стальных корпусах. Все финишные замеры проводим при температуре 20°C на КИМ Zeiss.

Для обработки применяем инструмент с покрытием PCD (поликристаллический алмаз) и острозаточенный HSS с передним углом 20-30 градусов. Фторопласт режется всухую или с минимальным обдувом воздухом. СОЖ не применяется: жидкость ухудшает качество поверхности и вызывает набухание.

Фиксация в мягких кулачках: предотвращение деформации тонкостенных деталей
Стабилизация заготовок перед чистовыми операциями: выдержка 24 часа
Контроль размеров после каждой операции при температуре 20°C
ЧПУ-программа и оснастка хранятся за серийным заказом: следующая партия без перенастройки
Вакуумная упаковка готовых деталей для защиты при транспортировке

Режимы резания фторопласта

Скорость (черновая) 150-250 м/мин
Скорость (чистовая) 200-400 м/мин
Подача (черновая) 0,1-0,25 мм/об
Подача (чистовая) 0,05-0,10 мм/об
Инструмент PCD, ZrN-HSS
Передний угол 20-30°
Зажим Мягкие кулачки
СОЖ Не применяется
Шероховатость Ra 0,4-1,6 мкм
Квалитет H7-H9

Станочный парк

ЧПУ-токарный центр IL502PS
Диаметр до 500 мм
Длина до 2000 мм
Система ЧПУ Fanuc
Опыт GLAPS с фторопластом
16 лет, 70+ сотрудников, 3000 м² производства в РФ
Наши плюсы
Высокая точность изготовления
Высокая точность изготовления



Обработка с погрешностью до 0,01 мм.

Оптимизация производственных затрат
Оптимизация производственных затрат

Детали не требуют дополнительной доводки.

Гарантированное качество деталей качества
Гарантированное качество деталей качества

Многоступенчатый контроль на всех этапах.

Сокращение сроков производства
Сокращение сроков производства

Срочные заказы благодаря автоматизации.

Материалы

Марки фторопласта для токарной обработки

Подбираем марку под условия работы: химическая среда, нагрузка, температура, тип трения. Все марки по ГОСТ 10007-80, первичное сырьё.

Ф-4 (PTFE чистый)
Белый, ГОСТ 10007-80, первичное сырьё
Рекомендуется
Характеристики
Темп. рабочая-269...+260°C
Хим. стойкостьАбсолютная
Коэф. трения0,04
Холодная текучестьВысокая
Пищевой / мед.Да
Применение
Уплотнения и манжеты для HF, HCl, H2SO4
Диэлектрические втулки и изоляторы
Клапанные тарелки химических сред
Детали криогенного оборудования
Медицина, фармация, пищевая отрасль
от 150 ₽/шт серийно
Ф4К20 (+ кокс 20%)
Тёмно-серый, антифрикционный
Характеристики
Темп. рабочая-200...+250°C
Хим. стойкостьВысокая
ИзносостойкостьВ 20-30 раз выше
Холодная текучестьНизкая
Пищевой / мед.Нет
Применение
Подшипники скольжения насосов
Поршневые кольца компрессоров
Направляющие в агрессивных средах
Торцевые уплотнения насосов
Детали с высоким ресурсом
от 200 ₽/шт серийно
Ф4С15 (+ стекловолокно 15%)
Желтоватый, жёсткость в 2,5 раза выше
Характеристики
Темп. рабочая-60...+250°C
Хим. стойкостьВысокая
ЖёсткостьВысокая
Холодная текучестьМинимальная
Пищевой / мед.Нет
Применение
Грундбуксы и опорные кольца насосов
Направляющие кольца поршней гидроцилиндров
Фланцевые уплотнения под нагрузкой
Клапанные сёдла при вибрации
Детали с высокой размерной стабильностью
от 220 ₽/шт серийно
Ф4Д15 (+ дисульфид молибдена)
Серый, минимальный коэффициент трения
Характеристики
Темп. рабочая-200...+250°C
Хим. стойкостьВысокая
Коэф. трения0,03-0,06
Холодная текучестьНизкая
PV-значениеВысокое
Применение
Подшипники сухого трения без смазки
Скользящие опоры трубопроводов
Криогенное и вакуумное оборудование
Пары трения при высоком давлении
Антифрикционные вкладыши в хим. среде
от 250 ₽/шт серийно
Номенклатура

Что производим из фторопласта серийно

Токарные детали любой сложности по чертежу, STEP-файлу или образцу. Диаметр до 500 мм, минимальная серия 10 штук.

Уплотнительные кольца и манжеты
Для насосов, реакторов и арматуры в агрессивных средах. Работают с HF, HNO3, H2SO4 там, где резина разрушается.
Ф-4Ф4С15D 5-400 ммот 150 ₽/шт
Химически стойкие втулки
Для насосов, реакторов и трубопроводов. Единственный материал, работающий с плавиковой кислотой HF при любых концентрациях.
Ф-4Ф4К20D 8-500 ммот 200 ₽/шт
Клапанные тарелки и сёдла
Запорные элементы химических клапанов. Абсолютная инертность ПТФЭ гарантирует герметичность без деградации.
Ф-4Ф4С15от 300 ₽/шт
Диэлектрические втулки и стойки
Для высоковольтного оборудования. Пробивное напряжение 60 кВ/мм, удельное сопротивление 1017 Ом.
Ф-4D до 300 ммот 250 ₽/шт
Поршневые кольца компрессоров
Для безмасляных компрессоров из Ф4К20. Сухое трение без загрязнения сжимаемой среды. Ресурс 5000-10 000 часов.
Ф4К20Ф4С15от 400 ₽/шт
Скользящие опоры и вкладыши
Антифрикционные подкладки под трубопроводы. Из Ф4Д15 для минимального трения 0,03 без смазки в хим. среде.
Ф4Д15Ф4К20от 180 ₽/шт
Выбор материала

Сравнение марок фторопласта

Используйте таблицу для подбора марки под ваши условия. Не знаете какую выбрать: менеджер подберёт бесплатно.

Марка Хим. стойкость Коэф. трения Износостойкость Холодная текучесть Темп. макс. Пищевой Цена / шт
Ф-4 (PTFE)Популярный Абсолютная 0,04 Низкая Высокая +260°C Да от 150 ₽
Ф4К20Износ Высокая 0,05-0,12 Высокая (x20) Низкая +250°C Нет от 200 ₽
Ф4С15 Высокая 0,08-0,15 Высокая Минимальная +250°C Нет от 220 ₽
Ф4Д15Мин. трение Высокая 0,03-0,06 Средняя Низкая +250°C Нет от 250 ₽

Этапы производства

<h2><span style=Предварительное согласование" loading="lazy" >

Предварительное согласование

  • Получение технического задания

  • Расчет стоимости и сроков

  • Подписание договора

Показать полностью Свернуть
<h2><span style=Проектирование и подготовка" loading="lazy" >

Проектирование и подготовка

  • Разработка технической документации

  • Создание 3D-моделей

  • Подбор материалов

  • Настройка оборудования

Показать полностью Свернуть
<h2><span style=Производственный процесс" loading="lazy" >

Производственный процесс

  • Заготовительные операции

  • Механическая обработка

  • Термическая обработка

  • Шлифовка и полировка

Показать полностью Свернуть
<h2><span style=Контроль качества" loading="lazy" fetchpriority="low">

Контроль качества

  • Проверка размеров

  • Испытания на прочность

  • Контроль поверхности

  • Финальный осмотр

Показать полностью Свернуть
Доставка готовой продукции
Доставка готовой продукции

  • Упаковка

  • Маркировка

  • Отгрузка

Показать полностью Свернуть

Нужна токарная обработка?

Пришлите чертёж или опишите деталь технолог подберёт оптимальный способ обработки и рассчитает стоимость

+7 (4822) 77-05-35

Станочный парк ЧПУ

Токарный центр с ЧПУ: обработка деталей Ø до 500 мм, длина до 2 000 мм

Режим обработки:
ИЛ502ПС
Токарный станок с ЧПУ, 2 координаты (X, Z)
2 оси (X, Z) Точение Резьба Расточка Торцевание Канавки Отрезка
Точное производство
Российское производство
Токарный станок с ЧПУ ИЛ502ПС
О станке

Отечественный токарный станок с ЧПУ повышенной точности. Специализирован на точении тел вращения: валы, втулки, оси, фланцы. Увеличенная жёсткость шпиндельного узла обеспечивает стабильность размеров при серийной обработке конструкционных и нержавеющих сталей.

Рабочая зона
500
мм
Ø над станиной
280
мм
Ø над суппортом
2 000
мм
Между центрами
105
мм
Ø отверстия шпинделя
Шпиндель
до 2 000 об/мин
Мощность
22 кВт
Патрон
400 мм, 3-кул.
Для каких изделий
Валы и оси Втулки и гильзы Фланцы Шкивы Ступицы Резьбовые детали Пальцы Поршни
Материалы
Сталь 45, 40Х Нержавейка AISI 304 Нержавейка AISI 316L Алюминий Д16Т Медь М1 Латунь ЛС59 Капролон Фторопласт

* Характеристики по паспорту станка. Уточняйте параметры конкретного заказа у технолога: +7 (4822) 77-05-35

Применение

Кто заказывает детали из фторопласта серийно

Фторопласт выбирают там, где другие материалы разрушаются: агрессивные кислоты, криогеника, высокое напряжение. Незаменим в химической, фармацевтической и электротехнической отраслях.

Химическое производство
Единственный пластик, стойкий к плавиковой кислоте, хлору и фтору. Уплотнения реакторов, насосов и арматуры с кислотами любых концентраций.
  • Тарелки и сёдла клапанов для HF
  • Поршни химических насосов
  • Прокладки реакторов и колонн
Медицина и фармацевтика
Биологически инертен, допущен по FDA и СанПиН. Выдерживает стерилизацию паром в автоклаве при 134°C. Не выделяет токсинов.
  • Детали фасовочного оборудования
  • Клапаны стерильных линий
  • Уплотнения для инфузоматов
Электротехника и энергетика
Лучший твёрдый диэлектрик: 60 кВ/мм, 1017 Ом. Не впитывает влагу. Работает от криогенных температур до +260°C.
  • Изоляционные прокладки и кольца
  • Корпуса высоковольтных разъёмов
  • Диэлектрические шпильки и стойки
Нефтегаз и криогеника
Сохраняет гибкость при -269°C (жидкий гелий). Работает при давлении до 10 МПа с углеводородами, H2S и CO2.
  • Уплотнения криогенных клапанов
  • Кольца задвижек нефтепроводов
  • Набивка сальников буровых насосов

Контроль качества

Многоступенчатый контроль на всех этапах производства

Входной контроль заготовки

Проверка соответствия марки металла, твёрдости и геометрии заготовки. Отбраковка при отклонениях до начала обработки.

Операционный контроль на станке

Измерение ключевых размеров после каждого перехода цифровыми штангенциркулями и нутромерами. Своевременная коррекция инструмента.

Измерение на разметочной плите

Контроль плоскостности, перпендикулярности и параллельности поверхностей на поверочной плите 1-го класса точности.

Выборочный контроль партии

Каждая 5-я деталь проходит расширенный контроль по всем размерам чертежа. При выявлении отклонений 100% контроль партии.

Что входит в пакет документов

Паспорт на материал (сертификат плавки)
Протокол операционного контроля
Акт приёмки ОТК с подписью контролёра
Фотография деталей в партии

Все документы сохраняются в архиве 5 лет. По запросу предоставляем повторно для рекламационных проверок и подтверждения качества.

Контрактное производство

Условия серийного и контрактного производства деталей из фторопласта

Работаем с конструкторскими бюро, инжиниринговыми компаниями, химическими заводами и машиностроительными предприятиями по всей России. Принимаем заказы от 1 штуки на опытные партии и поддерживаем серийное производство регулярными поставками.

КП за 1 рабочий час по чертежу DXF, STEP, IGES, PDF или фото образца
Прототип от 1 штуки, серийная партия от 10 шт. Скидка 15-20% при объёме от 100 шт
Рамочный договор с фиксированной ценой на квартал для регулярных поставок
Протокол ОТК с фактическими размерами + сертификат на фторопласт ГОСТ 10007-80
ЭДО Диадок и СБИС, ТОРГ-12, счёт-фактура НДС 20%, договор поставки
Постоплата 30 дней для аккредитованных постоянных клиентов
Доставка СДЭК, Деловые Линии, ПЭК по всей России. Срок 1-3 дня
Вакуумная упаковка каждой детали для защиты точных поверхностей при транспортировке
Реверс-инжиниринг по образцу детали: замер на КИМ, разработка 3D-модели без чертежа
GLAPS — надёжный партнёр
16
лет на рынке
70+
сотрудников
3000
м² производства
55
городов доставки
Типичные детали из фторопласта
Кольца уплотнительные, втулки, клапанные тарелки, прокладки, стаканы, поршневые кольца, опоры трубопроводов, диэлектрические детали
Фрезерная обработка 2D
Фрезерная обработка 2D
Фрезерная обработка 3D
Фрезерная обработка 3D
Высокоточная фрезерная обработка (до 1 мкм)
Высокоточная фрезерная обработка (до 1 мкм)
Многооперационная фрезерная обработка
Многооперационная фрезерная обработка

Частые вопросы о фрезерной обработке

Отвечаем на главные вопросы заказчиков

Токарная обработка фторопласта (ПТФЭ) — изготовление деталей вращения методом точения, расточки, нарезки резьбы и отрезки из прутка, трубы и листа фторопласта на ЧПУ-станках. Производим: уплотнительные кольца, втулки, клапанные тарелки и сёдла, прокладки, стаканы, вкладыши, диэлектрические детали, поршневые кольца компрессоров, скользящие опоры трубопроводов. Основное применение: химическая промышленность, медицина, нефтегаз, криогеника, электротехника.

Обрабатываем все основные марки по ГОСТ 10007-80: Ф-4 (чистый ПТФЭ) для химии, медицины и криогеники, цена от 150 руб/шт. Ф4К20 (с коксом 20%) для износостойких подшипников и компрессорных колец, от 200 руб/шт. Ф4С15 (со стекловолокном 15%) для нагруженных деталей с минимальной холодной текучестью, от 220 руб/шт. Ф4Д15 (с дисульфидом молибдена 15%) для антифрикционных деталей с минимальным трением 0,03, от 250 руб/шт. Принимаем заготовки заказчика.

Стоимость от 150 руб/шт при серийном заказе (Ф-4). Цена зависит от: сложности контура, диаметра и длины заготовки, требуемой точности, марки фторопласта, объёма партии. КП с точной ценой готовим за 1 рабочий час по вашему чертежу. Скидка 15-20% при партии от 100 штук. Цену следующей серии фиксируем в рамочном договоре.

Холодная текучесть (cold flow)  ключевая проблема при точении чистого Ф-4. Наш маршрут включает: компенсации по диаметру с учётом рабочего давления и температуры монтажа, специальные посадки для уплотнительных колец, выдержку заготовок 24 часа перед финальными операциями. При нагруженных применениях рекомендуем Ф4С15: стекловолокно снижает текучесть до минимума. Все детали контролируем при 20°C на КИМ .

Стандартная точность: квалитет H7-H9 по отверстиям, h6-H8 по наружным поверхностям, шероховатость Ra 0,4-1,6 мкм. Для посадочных поверхностей уплотнений достигаем H7 с допуском от 0,012 мм. Важно: из-за высокого КТР фторопласта (в 10 раз выше стали) все финишные замеры проводим при температуре 20°C. Протокол ОТК с фактическими размерами прилагаем к каждой партии.

Принимаем чертежи в форматах DXF, STEP, IGES, PDF, а также фотографии образца. Если чертежа нет, принимаем образец для реверс-инжиниринга: замеряем деталь на КИМ и разрабатываем 3D-модель. Отправляйте на info@glaps.ru или через форму на сайте. КП с ценой, рекомендацией марки и сроком направляем за 1 рабочий час. Принимаем заказы от 50 штук до серийных партий.

Принимаем заказы от 50 штук. Прототип позволяет проверить посадку и работоспособность уплотнительного элемента до запуска серии. Для прототипа рекомендуем Ф-4 как наиболее доступный вариант.

После согласования прототипа фиксируем технологию и цену серийной партии в рамочном договоре. ЧПУ-программа и оснастка хранятся за вашим заказом: следующая партия без перенастройки.

Отправьте чертёж или макет, получите КП за 1 день

Работаем с рекламными агентствами и промышленными предприятиями по всей России. ЭДО, рамочные договоры, скидки от 50 шт

+7 (4822) 77-05-35
Токарная обработка фторопласта на ЧПУ в Твери. Изготовление деталей из ПТФЭ: Ф-4, Ф4К20, Ф4С15, Ф4Д15 по ГОСТ 10007-80. Квалитет H7-H9, шероховатость Ra 0,4-1,6 мкм. КП за 1 рабочий час по чертежу DXF, STEP, PDF. Серия от 10 штук. Доставка по всей России. GLAPS, Тверь, 16 лет опыта. Цены: Ф-4 от 150 рублей за штуку, Ф4К20 от 200 рублей, Ф4С15 от 220 рублей, Ф4Д15 от 250 рублей. Диаметр до 500 мм, длина до 2000 мм. Станок IL502PS, система ЧПУ Fanuc. Контроль на КИМ Zeiss. Вопрос: Какие марки фторопласта вы обрабатываете на токарных станках с ЧПУ? Ответ: Обрабатываем все основные марки по ГОСТ 10007-80: Ф-4 (чистый ПТФЭ, белый, абсолютная химическая стойкость, от 150 рублей), Ф4К20 (кокс 20%, тёмно-серый, износостойкость в 20-30 раз выше, от 200 рублей), Ф4С15 (стекловолокно 15%, желтоватый, высокая жёсткость и размерная стабильность, от 220 рублей), Ф4Д15 (дисульфид молибдена 15%, серый, коэффициент трения 0,03-0,06, от 250 рублей). Марку подбираем бесплатно под ваши условия эксплуатации. Вопрос: Почему токарная обработка фторопласта требует специализированного оборудования и опыта? Ответ: Фторопласт ПТФЭ имеет четыре особенности, критичных при обработке. Первое: холодная текучесть (cold flow) под нагрузкой при комнатной температуре, деталь теряет форму без технологических компенсаций. Второе: коэффициент теплового расширения в 10 раз выше стали, 12-15 x 10 в степени минус 5. Третье: низкая теплопроводность, СОЖ не применяется, только сухое резание или обдув воздухом. Четвёртое: мягкость требует фиксации в мягких кулачках. Применяем инструмент PCD и ZrN-HSS с передним углом 20-30 градусов. Вопрос: Какую точность размеров вы обеспечиваете при обработке фторопласта? Ответ: Обеспечиваем квалитет H7-H9, шероховатость Ra 0,4-1,6 мкм. Все финишные замеры проводим при температуре 20 градусов Цельсия на координатно-измерительной машине Zeiss с учётом высокого коэффициента теплового расширения ПТФЭ. Заготовки выдерживаем 24 часа перед чистовыми операциями для стабилизации размеров. Вопрос: Что такое холодная текучесть фторопласта и как вы с ней работаете? Ответ: Холодная текучесть (cold flow) - это свойство ПТФЭ деформироваться под нагрузкой при комнатной температуре без нагрева. Деталь может потерять форму при хранении под нагрузкой или после запрессовки в корпус. Назначаем технологические компенсации по диаметру, применяем специальные посадки для уплотнительных колец. Для нагруженных применений рекомендуем марки Ф4С15 или Ф4К20 с пониженной холодной текучестью. Вопрос: За какой срок вы изготовите детали из фторопласта? Ответ: Коммерческое предложение с ценой и сроком готовим за 1 рабочий час по чертежу DXF, STEP, IGES, PDF или фотографии образца. Простые детали изготавливаем от 1 рабочего дня. Серийные партии от 10 штук за 2-5 рабочих дней. ЧПУ-программа и технологическая оснастка хранятся за серийным заказом: следующая партия запускается без перенастройки. Вопрос: Какова минимальная партия деталей из фторопласта? Ответ: Принимаем заказы от 1 штуки на опытные и единичные изделия. Серийное производство от 10 штук. При объёме от 100 штук предоставляем скидку 15-20 процентов. Работаем по рамочным договорам с фиксированной ценой на квартал для химических заводов и машиностроительных предприятий с регулярными поставками. Вопрос: Какие документы вы предоставляете на изготовленные детали из фторопласта? Ответ: Предоставляем полный пакет для B2B: ТОРГ-12, счёт-фактура с НДС 20%, сертификат на фторопласт ГОСТ 10007-80, протокол ОТК с фактическими размерами. Работаем через ЭДО Диадок и СБИС. Постоплата 30 дней для аккредитованных постоянных клиентов. Доставка СДЭК, Деловые Линии, ПЭК по всей России. Вопрос: Чем фторопласт незаменим в химической, нефтегазовой и электротехнической промышленности? Ответ: Фторопласт ПТФЭ является единственным полимером с абсолютной химической стойкостью: работает с плавиковой кислотой HF, серной H2SO4, соляной HCl любых концентраций, хлором и фтором. Рабочий диапазон температур от минус 269 до плюс 260 градусов Цельсия. Сохраняет эластичность в жидком гелии при минус 269 градусов. Биологически инертен, допущен по FDA для пищевого и медицинского применения. Лучший твёрдый диэлектрик: 60 кВ/мм, удельное сопротивление 10 в степени 17 Ом. Ключевые слова: токарная обработка фторопласта, токарная обработка птфэ, токарная обработка фторопласта на чпу, фторопластовые детали на заказ, изготовление деталей из фторопласта, токарные работы по фторопласту, фторопласт ф4 токарная обработка, обработка птфэ на чпу, изготовление фторопластовых уплотнений, фторопластовые кольца на заказ, фторопластовые втулки токарная обработка, токарная обработка пластиков на чпу, изготовление деталей из фторопласта цена, фторопласт обработка резанием, детали из птфэ на заказ, фторопласт ф4к20 обработка, фторопласт ф4с15 токарная, фторопластовые клапанные тарелки, поршневые кольца из фторопласта, скользящие опоры из фторопласта, диэлектрические детали из фторопласта, фторопластовые уплотнения серийное производство, контрактное производство фторопластовых деталей, серийное производство деталей из птфэ, токарная обработка химстойких пластиков, токарная обработка фторопласта москва, токарная обработка фторопласта санкт-петербург, токарная обработка фторопласта екатеринбург, токарная обработка фторопласта новосибирск, токарная обработка фторопласта казань, токарная обработка фторопласта нижний новгород, токарная обработка фторопласта челябинск, токарная обработка фторопласта тверь.
Напишите нам
Запрос успешно отправлен!
Имя *
Телефон *
Сообщение *
Получить консультацию
Предзаказ успешно отправлен!
Имя *
Телефон *
Заявка

Я ознакомлен и согласен с условиями оферты и политики конфиденциальности.

Заказ в один клик

Я ознакомлен и согласен с условиями оферты и политики конфиденциальности.
