Каталог
от 45 ₽
за деталь при серийном заказе
H7-H9
точность на ЧПУ-станках
130°C
рабочая температура PA-66
80 МПа
прочность PA-66-GF30/div>
Мы готовы изготовить
Точение общепромышленной втулки скольжения из полиамида ПА6
В наличии
Предзаказ
Точение общепромышленной втулки скольжения из полиамида ПА6
133 ₽ 120 ₽
Подробнее
Токарная обработка цилиндрической шестерни бытового оборудования из полиамида ПА6
В наличии
Предзаказ
Токарная обработка цилиндрической шестерни бытового оборудования из полиамида ПА6
148 ₽ 130 ₽
Подробнее
Точение приводного шкива клиноременной передачи из полиамида ПА6
В наличии
Предзаказ
Точение приводного шкива клиноременной передачи из полиамида ПА6
151 ₽ 130 ₽
Подробнее
Токарная обработка направляющего ролика конвейера из полиамида ПА6
В наличии
Предзаказ
Токарная обработка направляющего ролика конвейера из полиамида ПА6
155 ₽ 130 ₽
Подробнее
Точение резьбовой крепёжной втулки из полиамида ПА6
В наличии
Предзаказ
Точение резьбовой крепёжной втулки из полиамида ПА6
159 ₽ 130 ₽
Подробнее
Токарная обработка дистанционного технологического кольца из полиамида ПА6
В наличии
Предзаказ
Токарная обработка дистанционного технологического кольца из полиамида ПА6
150 ₽ 120 ₽
Подробнее
Точение заготовки звёздочки цепного привода из полиамида ПА6
В наличии
Предзаказ
Точение заготовки звёздочки цепного привода из полиамида ПА6
156 ₽ 140 ₽
Подробнее
Токарная обработка ступенчатой переходной втулки из полиамида ПА6
В наличии
Предзаказ
Токарная обработка ступенчатой переходной втулки из полиамида ПА6
159 ₽ 140 ₽
Подробнее
Точение поршня дозирующего насоса из полиамида ПА6-МГ
В наличии
Предзаказ
Точение поршня дозирующего насоса из полиамида ПА6-МГ
221 ₽ 190 ₽
Подробнее
Токарная обработка поршневого кольца насоса из полиамида ПА6-МГ
В наличии
Предзаказ
Токарная обработка поршневого кольца насоса из полиамида ПА6-МГ
226 ₽ 190 ₽
Подробнее
Технология

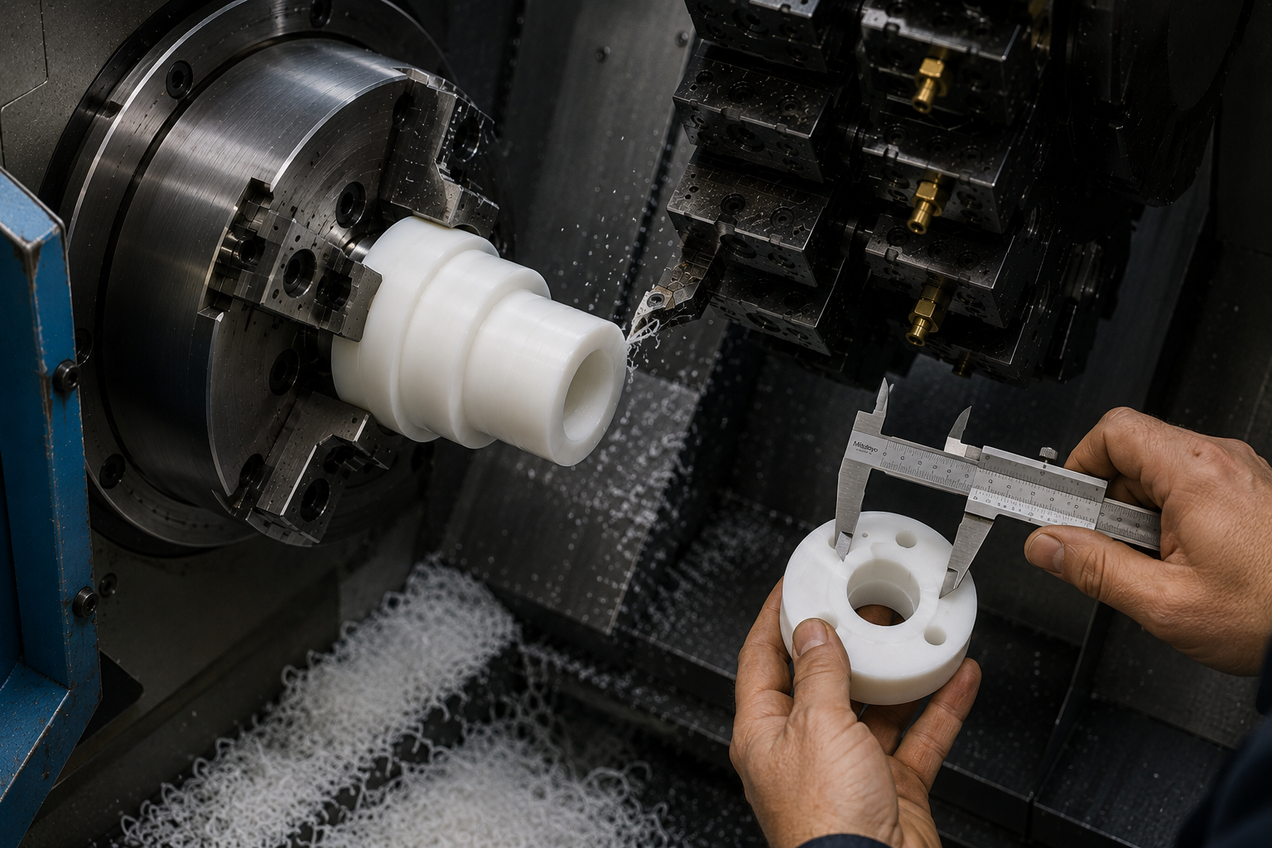

Особенности токарной обработки полиамида

Полиамид обрабатывается в 3-5 раз быстрее нержавеющей стали: стандартный твёрдосплавный инструмент, высокие скорости резания, хороший результат по шероховатости. Для точных деталей важно учитывать одну ключевую особенность материала.

Водопоглощение: главное для технарей

ПА6 поглощает из воздуха 2,0-3,0% влаги и меняет размеры на 0,3-0,5 мм на 100 мм диаметра. Для посадок H8 и грубее это несущественно. Для H7 и точнее: сушим заготовки при 110°C в течение 4-6 часов перед чистовой обработкой, назначаем допуск с учётом эксплуатационной влажности. Готовые детали сразу упаковываем в вакуум после ОТК. Если нужна максимальная размерная стабильность: рекомендуем ПА12 (водопоглощение 0,25%).

Выбор марки по условиям точности для конструктора

Допуск H8 и грубее в любых условиях: ПА6 оптимален по цене. Допуск H7/h7 в сухих условиях: ПА6 или ПА66 с пересчётом допуска. Допуск H7/h7 в условиях переменной влажности или при контакте с водой: ПА12 (0,25%) или ПА6-МГ (1,5-2,0%). Допуск H6 и точнее: ПА12 с индивидуальным расчётом.

Производительность обработки vs металлы

Скорость резания 200-500 м/мин против 50-100 м/мин для нержавеющей стали. Стандартный твёрдосплавный инструмент без специальных покрытий. Нет налипания на инструмент. Стружка ломается чисто, без наматывания. Серийная партия 50 шт из ПА6 за 1-2 рабочих дня.
Предварительная сушка заготовок: 110°C, 4-6 часов перед чистовыми операциями
Финишные замеры при 20°C и стабильной влажности на КИМ
ЧПУ-программа и оснастка хранятся за серийным заказом: следующая партия без перенастройки
Вакуумная упаковка с маркировкой марки и номера партии сразу после ОТК
Реверс-инжиниринг по изношенной детали: замер на КИМ, разработка 3D-модели, серийный запуск

Режимы резания полиамида

Скорость (черновая) 200-350 м/мин
Скорость (чистовая) 300-500 м/мин
Подача (черновая) 0,15-0,30 мм/об
Подача (чистовая) 0,05-0,12 мм/об
Инструмент Твёрдый сплав P10-P20
Передний угол 15-25°
СОЖ Без / обдув воздухом
Шероховатость Ra 0,8-3,2 мкм
Квалитет H7-H9
Диаметр до 500 мм

Станочный парк

ЧПУ-токарный центр IL502PS
Диаметр до 500 мм
Длина до 2000 мм
Система ЧПУ Fanuc

Производительность

В 3-5 раз быстрее нержавеющей стали. Серия 50 шт из ПА6 за 1-2 рабочих дня.
Материалы

Марки полиамида для токарной обработки на ЧПУ

Подбираем марку под нагрузку, температуру, среду и требования к трению. Все марки из первичного сырья с сертификатом ГОСТ. Для ОМТС: цены указаны для серийной партии от 50 штук.

ПА6 (капролон)
Нейлон 6, белый / кремовый
Популярный
Прочность на разрыв70-80 МПа
Твёрдость75-80 Shore D
Темп. рабочая (длит.)-40...+80°C
Водопоглощение2,0-3,0%
Коэф. трения0,20-0,40
Пищевой классДа (СанПиН, FDA)
ОМТС: самая доступная марка. Технарям: требует учёта водопоглощения при допусках H7 и точнее.
от 120 ₽/шт серийно
ПА6-МГ (маслонаполн.)
Чёрный, встроенная смазка
Антифрикц.
Прочность на разрыв65-72 МПа
Твёрдость72-77 Shore D
Темп. рабочая (длит.)-40...+80°C
Водопоглощение1,5-2,0%
Коэф. трения0,08-0,15
Внешняя смазкаНе требуется
Технарям: масло встроено в структуру, подшипники работают без смазки. ОМТС: ресурс в 3-5 раз выше ПА6 в узлах трения.
от 180 ₽/шт серийно
ПА6-ГС (графит)
Тёмно-серый, повышенные нагрузки
Нагрузки
Прочность на разрыв68-75 МПа
Твёрдость73-78 Shore D
Темп. рабочая (длит.)-40...+90°C
Водопоглощение1,5-2,5%
Коэф. трения0,10-0,20
ТеплопроводностьПовышенная
Технарям: графит улучшает теплоотвод в нагруженных узлах трения. Применяется при вибрации и ударных нагрузках.
от 190 ₽/шт серийно
ПА6-МоС2 (молибден)
Синий, минимальное трение
Мин. трение
Прочность на разрыв65-70 МПа
Твёрдость72-76 Shore D
Темп. рабочая (длит.)-40...+80°C
Водопоглощение1,5-2,0%
Коэф. трения0,05-0,10
PV-значениеВысокое
Технарям: дисульфид молибдена создаёт самосмазывающийся слой. Для пар трения с высоким давлением и малой скоростью.
от 200 ₽/шт серийно
ПА66 (нейлон 66)
Белый, повышенная температура
+Температура
Прочность на разрыв80-90 МПа
Твёрдость78-83 Shore D
Темп. рабочая (длит.)-40...+100°C
Водопоглощение2,5-3,5%
Коэф. трения0,20-0,40
Жёсткость vs ПА6+15-20%
Технарям: температура плавления 260°C vs 215°C у ПА6. Выше прочность и жёсткость. Водопоглощение чуть больше: учитывать при посадках H7.
от 170 ₽/шт серийно
ПА12 (нейлон 12)
Белый, гибкий, мин. влагопоглощение
Стабильность
Прочность на разрыв48-55 МПа
Твёрдость70-74 Shore D
Темп. рабочая (длит.)-60...+80°C
Водопоглощение0,25% (минимум)
Коэф. трения0,20-0,35
Ударная вязкостьВысокая
Технарям: водопоглощение в 10 раз ниже ПА6. Лучший выбор для точных посадок H6/h6 в условиях переменной влажности.
от 200 ₽/шт серийно
Номенклатура

Что производим из полиамида серийно

Токарные детали по чертежу, STEP-файлу или изношенному образцу. Диаметр до 500 мм, длина до 2000 мм. Серийная партия от 50 штук.

Подшипники скольжения и втулки
Самосмазывающиеся из ПА6-МГ и ПА6-МоС2. Работают без внешней смазки в пыльной и влажной среде. Ресурс в 3-5 раз выше стандартных аналогов.
ПА6-МГ ПА6-МоС2 D 20-300 мм от 180 ₽/шт
Зубчатые колёса и шестерни
Бесшумные передачи для редукторов, транспортёров, приводов. Полиамид амортизирует удары и работает без смазки зубьев. ПА66 для повышенных нагрузок.
ПА6 ПА66 Модуль 1-8 от 220 ₽/шт
Направляющие втулки и ролики
Линейные направляющие, ролики конвейеров и каретки станков. Низкое трение без смазки. Не царапают сопряжённые металлические поверхности.
ПА6-МГ ПА6-ГС L до 500 мм от 150 ₽/шт
Детали пищевого оборудования
ПА6 допущен по FDA и СанПиН для контакта с пищей. Не ржавеет при мойке горячей водой 85°C. Замена нержавеющих деталей с экономией 50-70%.
ПА6 FDA / СанПиН от 120 ₽/шт
Поршни и кольца насосов
Для дозировочных и мембранных насосов, работающих с водными растворами и слабыми кислотами. ПА6-МГ обеспечивает минимальный зазор без задиров.
ПА6-МГ ПА66 D 30-200 мм от 200 ₽/шт
Звёздочки и шкивы конвейеров
Для цепных и ленточных конвейеров пищевой, горнодобывающей и строительной отраслей. Бесшумная работа, не повреждают цепь и ленту при перекосе.
ПА6 ПА66 D 80-500 мм от 300 ₽/шт
Выбор материала

Сравнение марок полиамида

Таблица для технических специалистов и конструкторов. Выбирайте по ключевым параметрам. Не знаете какую марку выбрать: технолог GLAPS подберёт бесплатно под ваше ТЗ.

Марка Прочность, МПа Темп. макс. Водопоглощ. Коэф. трения Твёрдость Shore D Пищевой Цена / шт
ПА6 Популярный 70-80+80°C 2,0-3,0% 0,20-0,4075-80 Да от 120 ₽
ПА6-МГ Антифрикц. 65-72+80°C 1,5-2,0% 0,08-0,15 72-77 Нет от 180 ₽
ПА6-ГС Нагрузки 68-75 +90°C 1,5-2,5% 0,10-0,20 73-78 Нет от 190 ₽
ПА6-МоС2 Мин. трение 65-70+80°C 1,5-2,0% 0,05-0,10 72-76 Нет от 200 ₽
ПА66 +Темп. 80-90 +100°C 2,5-3,5% 0,20-0,40 78-83 Нет от 170 ₽
ПА12 Стабильность 48-55+80°C 0,25% (мин.) 0,20-0,3570-74 Нет от 200 ₽

Цены для серийной партии от 50 штук. По запросу предоставляем сертификаты и паспорта материала.

Наши плюсы
Высокая точность изготовления
Высокая точность изготовления



Обработка с погрешностью до 0,01 мм.

Оптимизация производственных затрат
Оптимизация производственных затрат

Детали не требуют дополнительной доводки.

Гарантированное качество деталей качества
Гарантированное качество деталей качества

Многоступенчатый контроль на всех этапах.

Сокращение сроков производства
Сокращение сроков производства

Срочные заказы благодаря автоматизации.

Этапы производства

<h2><span style=Предварительное согласование" loading="lazy" >

Предварительное согласование

  • Получение технического задания

  • Расчет стоимости и сроков

  • Подписание договора

Показать полностью Свернуть
<h2><span style=Проектирование и подготовка" loading="lazy" >

Проектирование и подготовка

  • Разработка технической документации

  • Создание 3D-моделей

  • Подбор материалов

  • Настройка оборудования

Показать полностью Свернуть
<h2><span style=Производственный процесс" loading="lazy" >

Производственный процесс

  • Заготовительные операции

  • Механическая обработка

  • Термическая обработка

  • Шлифовка и полировка

Показать полностью Свернуть
<h2><span style=Контроль качества" loading="lazy" fetchpriority="low">

Контроль качества

  • Проверка размеров

  • Испытания на прочность

  • Контроль поверхности

  • Финальный осмотр

Показать полностью Свернуть
Доставка готовой продукции
Доставка готовой продукции

  • Упаковка

  • Маркировка

  • Отгрузка

Показать полностью Свернуть

Станочный парк ЧПУ

Токарный центр с ЧПУ: обработка деталей Ø до 500 мм, длина до 2 000 мм

Режим обработки:
ИЛ502ПС
Токарный станок с ЧПУ, 2 координаты (X, Z)
2 оси (X, Z) Точение Резьба Расточка Торцевание Канавки Отрезка
Точное производство
Российское производство
Токарный станок с ЧПУ ИЛ502ПС
О станке

Отечественный токарный станок с ЧПУ повышенной точности. Специализирован на точении тел вращения: валы, втулки, оси, фланцы. Увеличенная жёсткость шпиндельного узла обеспечивает стабильность размеров при серийной обработке конструкционных и нержавеющих сталей.

Рабочая зона
500
мм
Ø над станиной
280
мм
Ø над суппортом
2 000
мм
Между центрами
105
мм
Ø отверстия шпинделя
Шпиндель
до 2 000 об/мин
Мощность
22 кВт
Патрон
400 мм, 3-кул.
Для каких изделий
Валы и оси Втулки и гильзы Фланцы Шкивы Ступицы Резьбовые детали Пальцы Поршни
Материалы
Сталь 45, 40Х Нержавейка AISI 304 Нержавейка AISI 316L Алюминий Д16Т Медь М1 Латунь ЛС59 Капролон Фторопласт

* Характеристики по паспорту станка. Уточняйте параметры конкретного заказа у технолога: +7 (4822) 77-05-35

Нужна фрезерная обработка?

Пришлите чертёж или опишите деталь технолог подберёт оптимальный способ обработки и рассчитает стоимость

+7 (4822) 77-05-35

Контроль качества

Многоступенчатый контроль на всех этапах производства

Входной контроль заготовки

Проверка соответствия марки металла, твёрдости и геометрии заготовки. Отбраковка при отклонениях до начала обработки.

Операционный контроль на станке

Измерение ключевых размеров после каждого перехода цифровыми штангенциркулями и нутромерами. Своевременная коррекция инструмента.

Измерение на разметочной плите

Контроль плоскостности, перпендикулярности и параллельности поверхностей на поверочной плите 1-го класса точности.

Выборочный контроль партии

Каждая 5-я деталь проходит расширенный контроль по всем размерам чертежа. При выявлении отклонений 100% контроль партии.

Что входит в пакет документов

Паспорт на материал (сертификат плавки)
Протокол операционного контроля
Акт приёмки ОТК с подписью контролёра
Фотография деталей в партии

Все документы сохраняются в архиве 5 лет. По запросу предоставляем повторно для рекламационных проверок и подтверждения качества.

Контрактное производство

Условия серийного производства деталей из полиамида

Работаем с ОМТС машиностроительных заводов, инжиниринговых компаний и предприятий пищевой промышленности по всей России. Поддерживаем регулярные поставки по рамочным договорам с фиксированной ценой.

КП за 1 рабочий час по чертежу DXF, STEP, IGES, PDF или фото изношенной детали
Серийная партия от 50 штук. Скидка 10-20% при объёме от 500 штук в месяц
Рамочный договор с фиксированной ценой на квартал для ОМТС с регулярными заказами
Протокол ОТК с фактическими размерами каждой детали + сертификат на полиамид ГОСТ
ЭДО Диадок и СБИС, ТОРГ-12, счёт-фактура НДС 20%, договор поставки
Доставка СДЭК, Деловые Линии, ПЭК по всей России. Срок 1-3 рабочих дня
Вакуумная упаковка с маркировкой марки и номера партии для удобства ОМТС
Реверс-инжиниринг по изношенной детали: замер на КИМ, чертёж, запуск серии
Консультация технолога для технических специалистов: подбор марки ПА под ТЗ бесплатно

GLAPS  надёжный поставщик для ОМТС

16
лет на рынке
70+
сотрудников
3000
м² производства
55
городов доставки
Типичные детали из полиамида
Подшипники, втулки, шестерни, звёздочки, ролики, направляющие, поршни, скользящие накладки конвейеров
Применение

Кто заказывает детали из полиамида серийно

Полиамид выбирают там, где нужно убрать смазку, снизить шум и увеличить ресурс пары трения. Незаменим в пищевой, горнодобывающей и агропромышленной отраслях.

Машиностроение и станкостроение
Бесшумные шестерни, самосмазывающиеся втулки, направляющие кареток. Полиамид заменяет бронзу и чугун там, где важны шум и масса узла.
  • Направляющие кареток металлорежущих станков
  • Шестерни приводов подачи ЧПУ
  • Втулки ходовых винтов и валов
Пищевая и фармацевтическая
ПА6 допущен по FDA и СанПиН для контакта с пищей. Не ржавеет при мойке горячей водой и паром. Экономия 50-70% vs нержавеющих деталей.
  • Звёздочки и ролики конвейеров фасовки
  • Направляющие ограждения бутылочных линий
  • Скользящие накладки транспортёров
Горнодобывающая и строительная
Работает в пыли, грязи и воде без потери свойств. Ударопрочный, не боится абразива. ПА6-ГС для высоконагруженных опор с повышенными температурами.
  • Подшипники ленточных конвейеров
  • Направляющие вагонеток и тележек
  • Скользящие опоры виброгрохотов
Агропромышленный комплекс
Детали сельхозтехники в агрессивной среде: удобрения, почва, вода. Не корродируют, не требуют регулярной смазки, лёгкие. Простая замена в поле.
  • Звёздочки и шестерни сеялок и комбайнов
  • Направляющие высевающих аппаратов
  • Втулки карданных валов с/х машин
Фрезерная обработка 2D
Фрезерная обработка 2D
Фрезерная обработка 3D
Фрезерная обработка 3D
Высокоточная фрезерная обработка (до 1 мкм)
Высокоточная фрезерная обработка (до 1 мкм)
Многооперационная фрезерная обработка
Многооперационная фрезерная обработка

Частые вопросы о фрезерной обработке

Отвечаем на главные вопросы заказчиков

Обрабатываем ПА6 (капролон, белый, от 120 руб), ПА6-МГ (маслонаполненный, чёрный, от 180 руб), ПА6-ГС (графитонаполненный, от 190 руб), ПА6-МоС2 (с дисульфидом молибдена, синий, от 200 руб), ПА66 (нейлон 66, от 170 руб), ПА12 (от 200 руб). Марку подбираем бесплатно под условия эксплуатации.

ПА6 поглощает из воздуха 2-3% влаги, линейные размеры меняются на 0,3-0,5 мм на 100 мм. Для допусков H8 и грубее это несущественно. Для H7 и точнее: сушим заготовки при 110°C 4-6 часов, финишные замеры при 20°C на КИМ, назначаем допуск с учётом рабочей влажности. Для критичных применений рекомендуем ПА12 (0,25%).

ПА6-МГ содержит масло в структуре материала. Коэффициент трения 0,08-0,15 против 0,20-0,40 у ПА6. Работает без внешней смазки в запылённой и влажной среде. Ресурс пары трения в 3-5 раз выше. Водопоглощение ниже: 1,5-2,0% против 2,0-3,0%. Цена выше на 40-50%, но суммарные затраты на обслуживание ниже.

Квалитет H7-H9, шероховатость Ra 0,8-3,2 мкм на ЧПУ-токарном центре IL502PS с системой Fanuc. Для H6 и точнее обсуждаем индивидуально с учётом марки и условий эксплуатации. Все финишные замеры на КИМ при 20°C, протокол ОТК с фактическими размерами прилагается к каждой партии.

Минимальная серийная партия 50 штук. КП по чертежу готовим за 1 рабочий час. Срок изготовления простых деталей 2-3 рабочих дня. Сложные детали с высокими допусками 3-5 рабочих дней. ЧПУ-программа и оснастка хранятся за заказом: следующая партия запускается без перенастройки.

Полный пакет: ТОРГ-12, счёт-фактура НДС 20%, договор поставки или рамочный договор, сертификат на полиамид ГОСТ, протокол ОТК с фактическими размерами. ЭДО через Диадок или СБИС. Документы готовы в день отгрузки.

До монтажа хранить в нашей вакуумной упаковке. ПА6 после распаковки набирает влагу и увеличивает размер в течение 24-48 часов. Для прессовых посадок монтировать сразу после распаковки. При нагреве учитывайте тепловое расширение: 0,1-0,2 мм на 100 мм при перепаде 50°C. Для применений с переменной влажностью: рекомендуем ПА12.

Готовы рассчитать серийную партию из полиамида?

Пришлите чертёж, STEP-файл или фото детали. КП с ценой, маркой ПА и сроком через 1 день. Для ОМТС: рамочный договор с фиксированной ценой на квартал.

+7 (4822) 77-05-35
Напишите нам
Запрос успешно отправлен!
Имя *
Телефон *
Сообщение *
Получить консультацию
Предзаказ успешно отправлен!
Имя *
Телефон *
Заявка

Я ознакомлен и согласен с условиями оферты и политики конфиденциальности.

Заказ в один клик

Я ознакомлен и согласен с условиями оферты и политики конфиденциальности.
