Изготавливаем медные и бронзовые детали для электротехники, энергетики и теплообмена.

Работаем с марками М1, М2, БрОФ10-1, БрАЖН9-4. От 250 ₽ за деталь, отправка по всей России.

М1 — рекомендуется М2 М3 БрОФ10-1 БрАЖН9-4 МБ

Позвонить

57 МС/м

электропроводность М1

H6

точность обработки

Ra 0,4

шероховатость поверхности

от 20

минимальная партия, шт

Мы готовы изготовить

Токарная обработка контактных стержней шин из меди М1 на заказ

В наличии

Предзаказ

Токарная обработка контактных стержней шин из меди М1 на заказ

260 ₽

Подробнее

Точение электродов для электроэрозионной обработки из меди М1

В наличии

Предзаказ

Точение электродов для электроэрозионной обработки из меди М1

310 ₽

Подробнее

Токарная обработка теплоотводов силовой электроники из меди М1

В наличии

Предзаказ

Токарная обработка теплоотводов силовой электроники из меди М1

290 ₽

Подробнее

Токарная обработка присоединительных клемм из меди М2

В наличии

Предзаказ

Токарная обработка присоединительных клемм из меди М2

220 ₽

Подробнее

Точение соединительных стержней шин заземления из меди М2

В наличии

Предзаказ

Точение соединительных стержней шин заземления из меди М2

210 ₽

Подробнее

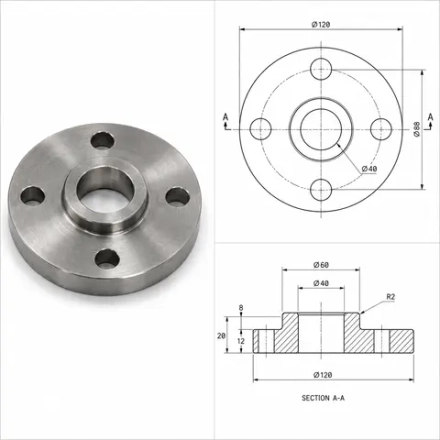

Токарная обработка фланцев токоввода из меди М2

В наличии

Предзаказ

Токарная обработка фланцев токоввода из меди М2

240 ₽

Подробнее

Токарная обработка втулок общего назначения из меди М3

В наличии

Предзаказ

Токарная обработка втулок общего назначения из меди М3

200 ₽

Подробнее

Точение заготовок под ковку и давление из меди М3

В наличии

Предзаказ

Точение заготовок под ковку и давление из меди М3

190 ₽

Подробнее

Токарная обработка втулок сантехнической арматуры из меди М3

В наличии

Предзаказ

Токарная обработка втулок сантехнической арматуры из меди М3

210 ₽

Подробнее

Точение электродов вакуумного оборудования из бескислородной меди МБ

В наличии

Предзаказ

Точение электродов вакуумного оборудования из бескислородной меди МБ

390 ₽

Подробнее

1 2 3

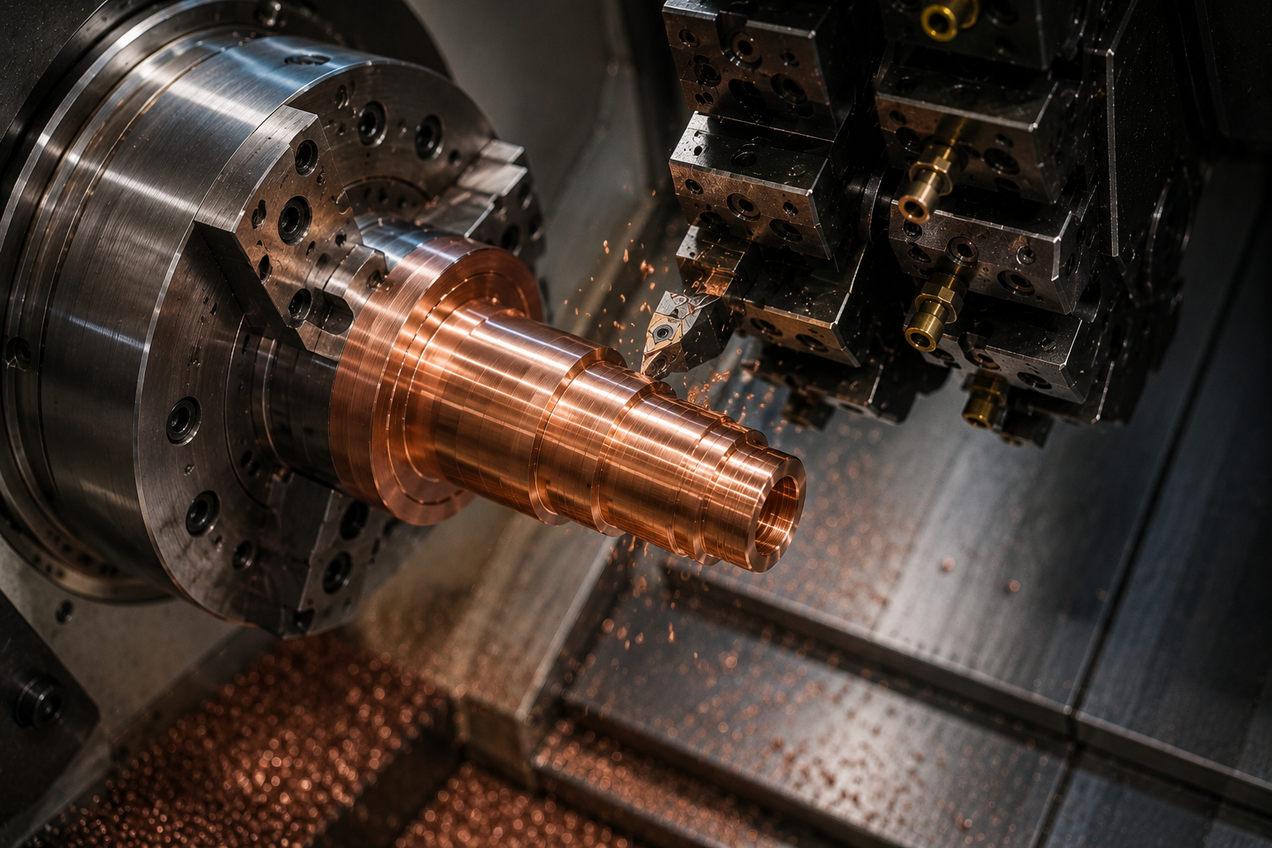

Особенности токарной обработки меди на ЧПУ

Медь относится к группе трудообрабатываемых материалов из-за высокой пластичности и склонности к налипанию на режущую кромку. При работе с М1 и М2 используем твердосплавные резцы серии K10-K20 с увеличенным передним углом 12-18 градусов и тщательно доведённой режущей кромкой.

Скорость резания выбирается в диапазоне 300-600 м/мин в зависимости от марки и требуемой шероховатости. Охлаждающая жидкость на основе масляных эмульсий подаётся непрерывно под давлением, что предотвращает налипание стружки и обеспечивает стабильный размер детали.

Для бронзовых сплавов БрОФ и БрАЖН скорости снижаются до 200-400 м/мин из-за наличия легирующих элементов, зато достигается более высокая точность резьбы и стабильность размеров при изготовлении подшипниковых деталей.

Ключевое отличие: медь требует только остро заточенного инструмента. Даже незначительный износ кромки резко увеличивает шероховатость и ухудшает точность диаметра.

Режимы резания по маркам

Марка	Скорость	Подача	Ra, мкм
М1	400-600 м/мин	0,05-0,15	0,4-0,8
М2	350-500 м/мин	0,05-0,12	0,4-1,0
МБ	350-500 м/мин	0,05-0,12	0,4-0,8
БрОФ10-1	200-350 м/мин	0,08-0,18	0,8-1,6
БрАЖН9-4	150-300 м/мин	0,06-0,15	1,0-2,0

Чистовой проход всегда выполняется с минимальной подачей и максимальной скоростью для достижения Ra 0,4-0,8 мкм без полировки.

Токарная обработка меди и бронзы в Твери

Компания GLAPS выполняет токарную обработку меди и бронзы на профессиональных ЧПУ-станках в Твери. Специализируемся на изготовлении деталей для электротехнической, энергетической и электронной промышленности: токопроводящие шины из меди М1, электроды, контакты и клеммы, теплоотводы для силовой электроники, коллекторные пластины для электродвигателей.

Работаем со всеми техническими марками меди: М1 (99,9% Cu) с электропроводностью 57 МС/м для самых ответственных применений, М2 и М3 для стандартных электрических деталей, МБ (обескисленная медь) для электродов ЭЭО. Из бронзы изготавливаем подшипники скольжения, втулки, червячные колеса из БрОФ10-1, БрАЖН9-4, БрКМц3-1.

Особенность токарной обработки меди и бронзы на станках ЧПУ состоит в правильном выборе режимов резания. Медь мягкая и пластичная, требует специального инструмента с большим передним углом, высоких скоростей 300-600 м/мин и качественной СОЖ. При соблюдении технологии достигаем точности H6 и шероховатости Ra 0,4 мкм. Для электрических деталей это принципиально важно: идеальная поверхность обеспечивает минимальное переходное сопротивление.

Принимаем заказы от 1 детали. Стоимость токарной обработки меди от 250 ₽ за деталь, бронзы от 380 ₽. При серийных партиях от 50 штук стоимость снижается на 10-15%. Срок изготовления стандартных деталей 1-2 рабочих дня. Отправляем заказы по всей России через СДЭК, Почту России и транспортные компании.

Уникальные свойства меди

Почему медь незаменима в электротехнике

Медь имеет наилучшее сочетание электро- и теплопроводности среди доступных металлов, уступая только серебру. Именно это делает её основным материалом для токопроводящих шин, электродов и теплоотводов.

57 МС/м

электропроводность, 2-е место после серебра

385 Вт

теплопроводность Вт/(м·К), отвод тепла

Ra 0,4

мкм шероховатость при чистовом точении

600 м/мин

скорость резания при обработке М1

М1

Медь техническая, 99,9% Cu

Рекомендуется

Характеристики

Электропроводность57 МС/м

Теплопроводность385 Вт/(м·К)

ТочностьH6

Чистота99,9% Cu

Применяется для

Токопроводящие шины и пластины

Электроды для ЭЭО и сварки

Контакты и клеммы

Коллекторные пластины

Теплоотводы для силовой электроники

от 250 ₽ / деталь

М2

Медь техническая, 99,7% Cu

Характеристики

Электропроводность54 МС/м

Теплопроводность370 Вт/(м·К)

ТочностьH7

Чистота99,7% Cu

Применяется для

Провода и кабельные наконечники

Трубки и кольца теплообменников

Детали трансформаторов

Электрические разъемы

Медные кольца и диски

от 240 ₽ / деталь

БрОФ10-1

Оловянно-фосфористая бронза

Характеристики

ТвердостьHB 150-200

Антифрикц.Отличная

ТочностьH7-H8

ИзносостойкостьВысокая

Применяется для

Подшипники скольжения

Втулки нагруженных узлов

Червячные колеса

Направляющие скольжения

Уплотнительные кольца

от 380 ₽ / деталь

БрАЖН9-4

Алюминиево-железо-никелевая бронза

Характеристики

ТвердостьHB 170-220

Прочность600-700 МПа

ТочностьH7

КоррозийностьВысокая

Применяется для

Высоконагруженные втулки

Гайки ходовых винтов

Детали морского оборудования

Клапаны и краны

Шестерни и зубчатые колеса

от 420 ₽ / деталь

Номенклатура

Что делаем из меди и бронзы

Полный спектр токарных работ: единичные детали по чертежу и серийные партии для электротехнических предприятий, производителей оборудования и ремонтных организаций.

Токопроводящие шины

Плоские и профильные медные шины для распределительных щитов, шинопроводов, трансформаторных подстанций. Марка М1, чистота 99,9%.

М1 / М2до 1500 ммот 250 ₽

Медные электроды

Электроды для ЭЭО-станков и контактной сварки из меди М1 и МБ. Точность профиля до 0,02 мм, минимальный износ при эксплуатации.

М1 / МБ±0,02 ммот 300 ₽

Контакты и клеммы

Токопроводящие контакты, клеммы, наконечники для электрических аппаратов, автоматических выключателей, реле и разъемов.

М1Ra 0,8от 180 ₽

Теплоотводы

Медные теплоотводы для силовых транзисторов, IGBT-модулей, тиристоров и других элементов силовой электроники. Максимальный отвод тепла.

М1385 Вт/(м·К)от 400 ₽

Бронзовые втулки

Подшипниковые и направляющие втулки из БрОФ10-1 и БрАЖН9-4 для высоконагруженных узлов. Работают без смазки в широком диапазоне температур.

БрОФ / БрАЖНH7от 380 ₽

Коллекторные пластины

Пластины и сегменты для коллекторов электродвигателей и генераторов. Изготавливаем из М1 с точным соблюдением геометрии и чистоты поверхности.

М1Ra 0,4от 350 ₽

Сравнение марок

Сравнение меди и бронзы по ключевым параметрам

Таблица поможет выбрать правильный материал под конкретную задачу. Для электрических применений рекомендуем М1, для подшипниковых узлов: БрОФ10-1.

Марка	Электропроводность, МС/м	Теплопроводность, Вт/(м·К)	Обрабатываемость	Прочность, МПа	Точность на ЧПУ	Основное применение
М1Рекомендуется	57 (лучший)	385	Средняя (мягкая)	200-240	H6	Шины, электроды, теплоотводы
М2	54	370	Средняя	195-230	H7	Провода, трубки, кольца
МБ	55	380	Хорошая	210-250	H6	Электроды ЭЭО, контакты
БрОФ10-1Антифрикц.	6	60	Хорошая	350-450	H7-H8	Подшипники, втулки
БрАЖН9-4	7	50	Удовлетворительная	600-700	H7	Нагруженные узлы, клапаны

Наши плюсы

Точное соответствие чертежам

Изготавливаем детали строго по предоставленной документации, с учётом всех технических требований. идеально ровные и чистые края без заусенцев.

Работа с любыми материалами

Обрабатываем металлы и сплавы любой сложности — от углеродистой стали до титана.

Контроль качества на каждом этапе

Проводим многоуровневую проверку изделий в процессе производства и перед отгрузкой.

Жёсткое соблюдение сроков

Преимущества токарной обработки от ГЛАПС

Качество

Высокое качество поверхности обработанных изделий

Универсальность

Обработка широкого спектра материалов: сталей, цветных металлов и сплавов

Высокая точность

Точность обработки с минимальной погрешностью до 0,01 мм

Возможности

Возможность нарезания широкого спектра различных типов резьбы.

Виды работ

Токарные операции с медью и бронзой

Полный цикл обработки на современных ЧПУ-станках. Обрабатываем заготовки диаметром от 3 до 500 мм, длиной до 2000 мм.

Наружное обтачивание

Обработка цилиндрических и конических поверхностей. Достигаем Ra 0,4 мкм при чистовом проходе.

Расточка отверстий

Точная расточка до H6. Изготовление втулок и колец с допуском от 0,01 мм по внутреннему диаметру.

Нарезка резьбы

Метрическая, трапецеидальная и дюймовая резьба. Медь хорошо держит резьбу резцом, без деформации витков.

Торцевание

Чистовое торцевание с шероховатостью Ra 0,8 мкм. Перпендикулярность торца к оси не более 0,01 мм.

Точение канавок

Кольцевые и стопорные канавки, пазы под уплотнители. Ширина канавки от 1,5 мм, точность ±0,02 мм.

Полировка

Финишная полировка медных поверхностей до Ra 0,2 мкм. Улучшает электрический контакт и снижает переходное сопротивление.

Сверление и зенкование

Осевые и радиальные отверстия, зенкование под заглушки и крепёж. Диаметр от 1,5 мм, точность H8.

Отрезка и подрезка

Отрезка деталей от прутка с чистым торцом. Изготовление колец, дисков, шайб заданной длины.

Широкий спектр возможностей

Точность обработки — до 0,01 мм

Диаметр деталей — до 1000 мм

Максимальная длина — до 5000 мм

Работа с любыми металлами и сплавами

Технические параметры токарной обработки

Характеристики обработки на станке ИЛ502ПС с ЧПУ

Параметр	Значение	Примечание
Точность обработки	до 0,01 мм	Квалитет IT7 (H7/h7) при чистовом точении
Максимальный диаметр обработки	Ø 500 мм	Ø над станиной 500 мм, Ø над суппортом 280 мм
Максимальная длина детали	2 000 мм	Расстояние между центрами станка
Диаметр отверстия шпинделя	105 мм	Подача прутка без переустановки заготовки
Шероховатость поверхности	Ra 1,25-2,5 мкм	При чистовом проходе, без дополнительного шлифования
Нарезание резьб	М3 - М120	Метрическая, дюймовая, трапецеидальная
Допуск на резьбу	6g/6H, 4g/4H	Средний и точный класс по ГОСТ 16093
Минимальная партия	от 20 шт	Прототипы и единичные детали: по отдельному согласованию
Срок выполнения	3-5 рабочих дней	Для типовых деталей из конструкционной стали

Контроль на КИМ

Протокол измерений на каждую партию

Точность финального контроля ±0,0005 мм

Давальческое сырьё: принимаем

Станочный парк ЧПУ

Токарный центр с ЧПУ: обработка деталей Ø до 500 мм, длина до 2 000 мм

Режим обработки:

ИЛ502ПС

Токарный станок с ЧПУ, 2 координаты (X, Z)

2 оси (X, Z) Точение Резьба Расточка Торцевание Канавки Отрезка

Точное производство

Российское производство

О станке

Отечественный токарный станок с ЧПУ повышенной точности. Специализирован на точении тел вращения: валы, втулки, оси, фланцы. Увеличенная жёсткость шпиндельного узла обеспечивает стабильность размеров при серийной обработке конструкционных и нержавеющих сталей.

Рабочая зона

500

мм

Ø над станиной

280

мм

Ø над суппортом

2 000

мм

Между центрами

105

мм

Ø отверстия шпинделя

Шпиндель

до 2 000 об/мин

Мощность

22 кВт

Патрон

400 мм, 3-кул.

Для каких изделий

Валы и оси Втулки и гильзы Фланцы Шкивы Ступицы Резьбовые детали Пальцы Поршни

Материалы

Сталь 45, 40Х Нержавейка AISI 304 Нержавейка AISI 316L Алюминий Д16Т Медь М1 Латунь ЛС59 Капролон Фторопласт

* Характеристики по паспорту станка. Уточняйте параметры конкретного заказа у технолога: +7 (4822) 77-05-35

Отрасли

Кто заказывает медные детали

Медь и бронза незаменимы в отраслях, где критичны электро- и теплопроводность, коррозионная стойкость и надежность соединения.

Электротехника

Производство распределительного оборудования, электродвигателей, генераторов и трансформаторов.

Шинопроводы и шины Коллекторные пластины Клеммы и контакты

Энергетика

Энергетическое оборудование, подстанции, силовая электроника для преобразователей и инверторов.

Теплоотводы IGBT Электроды тиристоров Токовводы

Электроника

Радиотехника, приборостроение, производство ВЧ-компонентов, экранов и антенн.

ВЧ-разъемы и волноводы Экранирующие корпуса Антенные крепления

Теплообмен

Производство теплообменного оборудования, холодильных установок, систем охлаждения промышленных агрегатов.

Трубные доски Коллекторы и распределители Детали компрессоров

Возможности производства

Детали для машиностроения

Комплектующие для торгового оборудования

Перфорированные листы с любым размером отверстий

Корпуса приборов

Производственная и технологическая мебель

Декоративные элементы

Сувенирная продукция

Шаблоны, трафареты, вывески и элементы современного интерьера

Наши преимущества

Почему выбирают GLAPS для обработки меди

Специфика обработки мягких и пластичных цветных металлов требует отдельных компетенций. Мы наработали их на многотысячных партиях медных деталей.

Без налипания и задиров

Применяем остро заточенные твердосплавные резцы с увеличенным передним углом и специальную СОЖ. Медь не налипает на кромку, поверхность без задиров и следов инструмента.

Срок 1 рабочий день

Медь обрабатывается быстро: скорости резания 300-600 м/мин, стружка легко отделяется. Простую деталь изготавливаем в тот же день, когда получили чертеж.

Контроль проводимости

Для ответственных электрических деталей проверяем сертификат на металл с указанием чистоты меди. М1 всегда имеет не менее 99,9% Cu, гарантируем заявленную проводимость.

От 1 до 10 000 штук

Принимаем заказы на единичные детали и крупные серии. При партии от 50 деталей настраиваем оснастку один раз, стоимость значительно снижается.

Работаем по чертежу и 3D

Принимаем файлы PDF, DXF, STEP, SolidWorks. Если нет чертежа, поможем сделать его по образцу или эскизу. Выдаем исполнительную документацию по запросу.

Отправка по России

Отгружаем заказы из Твери через СДЭК, Почту России и транспортные компании. Срок доставки в Москву 1 день, в регионы 2-5 дней. Упаковка обеспечивает сохранность деталей.

Условия сотрудничества

Объем заказов

от прототипов до крупносерийного производства.

Форма оплаты

безналичный расчет с НДС или без НДС

Сроки исполнения

от 1 дня в зависимости от сложности и объема

Документация

полный пакет технической документации, включая сертификаты соответствия и протоколы испытаний

Как мы работаем

Этапы производства

От чертежа до готовой детали на вашем складе

1

Согласование

Принимаем чертёж, согласуем материал и допуски
Расчёт стоимости за 1 рабочий день
Подписание договора

Расчёт за 1 день

2

Подготовка

CAM-программирование на SIEMENS NX
Подбор инструмента и режимов резания
Входной контроль заготовки

CAM включён в цену

3

Производство

Обработка на ЧПУ-станках 24/7 в две смены
Операционный контроль между переходами
Принимаем давальческое сырьё

24/7 в две смены

4

Контроль

100% измерений на КИМ
Протокол с подписью ОТК
Акт приёмки к каждой партии

Протокол КИМ в цене

5

Доставка

Упаковка и маркировка
Отгрузка по всей России, 55 городов
Документы с каждой партией

55 городов доставки

Токарная или фрезерная: как выбрать метод

ГЛАПС выполняет оба вида обработки, поможем определить оптимальный метод для вашей детали

Критерий	Токарная обработка	Фрезерная обработка
Геометрия детали	Тела вращения: вал, втулка, ось, фланец, шкив	Любая геометрия: корпус, плита, кронштейн, пластина
Движение резания	Вращается заготовка, инструмент подаётся вдоль оси	Вращается инструмент, заготовка закреплена на столе
Точность по диаметру	до 0,01 мм (IT7)	до 0,005 мм (IT5-IT6) при высокоточном фрезеровании
Резьба наружная	Да, М3-М120: метрическая, дюймовая, трапецеидальная	Фрезерование резьбы инструментом: ограниченный диапазон
Типичные детали	Вал, ось, втулка, поршень, ступица, болт, шпиндель	Корпус, крышка, кронштейн, шестерня, плита, рама
Производительность серии	Высокая для тел вращения: минимум переустановок	Зависит от количества осей и сложности контура
Когда выбирать	Деталь имеет ось симметрии, нужна резьба или расточка отверстия	Деталь плоская, корпусная или имеет сложный внешний контур

Нужны сложные детали в короткие сроки?

Отправьте чертежи на расчет прямо сейчас.

Качество и документы

Контроль качества медных деталей

Каждая партия медных и бронзовых деталей проходит обязательный измерительный контроль перед отгрузкой. Используем нутромеры, микрометры и профилометры с ценой деления 0,001 мм. Для особо ответственных партий возможно составление протокола измерений.

✓Проверка диаметров и длин по чертежу или ТЗ клиента
✓Измерение шероховатости Ra профилометром при классе Ra 0,8 и выше
✓Визуальный контроль на наличие заусенцев, налипания стружки, задиров
✓Проверка резьбы резьбовыми калибрами (при заказе резьбовых деталей)
✓Выборочный контроль из партий свыше 100 штук по методике 5+1

Работаем с давальческим сырьём: если у вас есть медный прут или заготовка, привезите или отправьте на наш адрес. Обработаем по вашим размерам, сохраним остатки материала и вернём вместе с готовыми деталями.

Параметры качества по маркам

Марка	Ra, мкм	Точность	От, ₽
М1	0,4-1,6	H6-H8	250
М2	0,4-1,6	H6-H8	230
БрОФ10-1	0,8-2,0	H7-H8	380
БрАЖН9-4	1,0-2,0	H7-H9	420

Принимаем давальческое сырьё: привезите или отправьте медную заготовку, обработаем по вашим чертежам. Остатки материала возвращаем.

Фрезерная обработка 2D

Фрезерная обработка 3D

Высокоточная фрезерная обработка (до 1 мкм)

Многооперационная фрезерная обработка

Часто задаваемые вопросы о токарной меди и бронзыобработке

Из каких марок меди вы делаете детали?

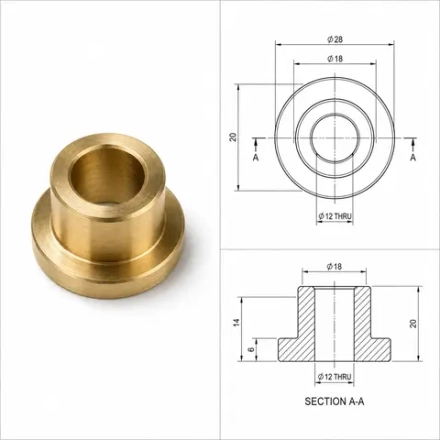

Работаем с медью М1, М2, М3, МБ (обескисленная медь), а также с бронзами БрОФ10-1, БрАЖН9-4, БрКМц3-1. Наиболее популярна М1 для электрических шин и контактов, БрОФ10-1 для подшипников скольжения.

Почему медь сложнее обрабатывать чем сталь?

Медь мягкая и пластичная, склонна к налипанию на режущую кромку инструмента. Требует остро заточенных твердосплавных резцов с большим передним углом, высоких скоростей резания 300-600 м/мин и обязательного применения СОЖ. При правильных режимах достигаем Ra 0,4-0,8 мкм.

Какая точность достигается при токарной обработке меди?

На ЧПУ-станках обеспечиваем точность до H6, допуск от 0,01 мм. Для большинства деталей электротехники достаточно H7-H8. Шероховатость поверхности Ra 0,4-1,6 мкм в зависимости от требований.

Чем медные электроды отличаются от графитовых?

Медные электроды для ЭЭО и сварки более износостойкие, обеспечивают высокую чистоту обработки, дольше сохраняют форму. Изготавливаем их из М1 или МБ, с точностью профиля до 0,02 мм. Применяются в электроэрозионных станках и контактной сварке.

Какова минимальная партия для токарной обработки меди?

Минимальная партия: 10 деталь. Берем в работу как единичные детали, так и серийные партии до 10 000 штук. Стоимость единичной детали от 250 ₽. При партии от 50 штук действует скидка 10-15%.

Есть ли у вас медь на складе или нужно ждать поставки?

На складе постоянно есть прутки М1, М2, БрОФ10-1 диаметром 10-120 мм. Под нестандартные марки и размеры заказываем у поставщиков, срок 2-5 рабочих дней. В срочных случаях связываемся с вами для уточнения альтернатив.

Нужны медные или бронзовые детали?

Отправьте чертёж или опишите задачу. Рассчитаем стоимость в течение 2 часов, изготовим точно в срок. Работаем с заказчиками по всей России.

+7 (4822) 77-05-35

Токарная обработка меди и бронзы
на станках ЧПУ

Особенности токарной обработки меди на ЧПУ

Режимы резания по маркам

Токарная обработка меди и бронзы в Твери

Почему медь незаменима в электротехнике

Что делаем из меди и бронзы

Токарная обработка по виду металла

Токарная обработка стали

Токарная обработка нержавеющей стали

Токарная обработка алюминия

Токарная обработка латуни
