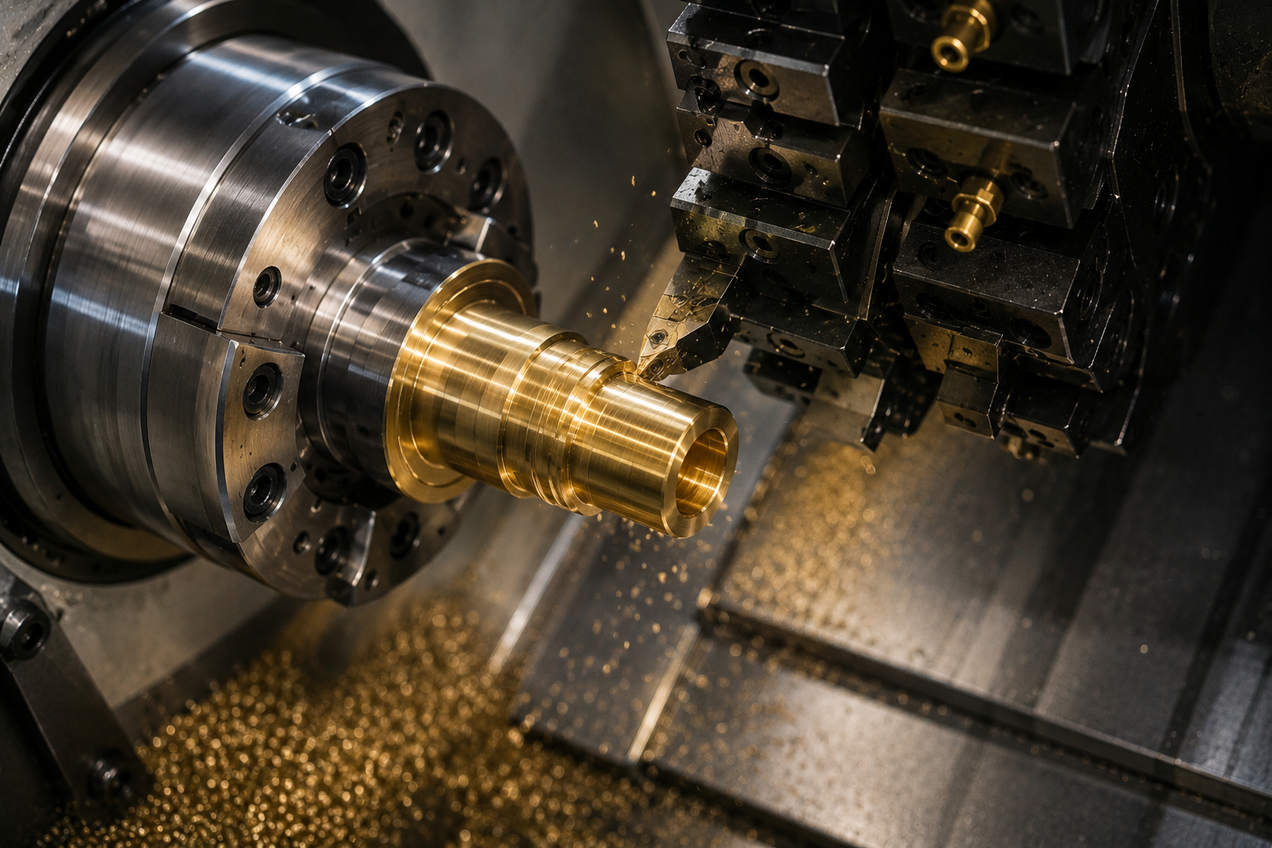

Токарная обработка латуни
на станках ЧПУ

Обрабатываем конструкционные стали (Ст3, 20, 45, 40Х), нержавеющие стали (AISI 304, 316L, 12Х18Н10Т), алюминиевые сплавы (Д16Т, АМГ6), медь, латунь, бронзу, а также полимеры: капролон, фторопласт, ПВХ. Всего 8 групп материалов. Работаем с давальческим сырьём заказчика.

Максимальный диаметр обработки: Ø 500 мм над станиной и Ø 280 мм над суппортом. Максимальная длина между центрами: 2 000 мм. Для деталей большего размера уточните у технолога: возможна обработка в несколько установов.

Достигаемая точность: до 0,01 мм (квалитет IT7, допуски H7/h7). При чистовом точении шероховатость поверхности Ra 1,25-2,5 мкм. Финальный контроль размеров на КИМ  с точностью ±0,0005 мм. Заказчик получает протокол измерений на каждую партию.

Стоимость зависит от материала, сложности детали и объёма партии. Конструкционная сталь: единичная деталь от 1 500 руб./шт., мелкая серия 20-50 шт. от 600 руб./шт., серия 51-200 шт. от 350 руб./шт. Нержавеющая сталь: коэффициент 1,5-2,0. Точный расчёт за 1 день: отправьте чертёж на info@glaps.ru.

Стандартная минимальная партия: от 20 штук. Единичные детали и прототипы принимаются по отдельному согласованию. Для постоянных партнёров возможен рамочный договор с регулярными поставками по графику.

Принимаем чертежи в форматах DXF, DWG (AutoCAD), STEP, IGES (3D-модели), PDF с указанием допусков, шероховатостей и требований к материалу. Отправьте файл на info@glaps.ru или позвоните: +7 (4822) 77-05-35. В течение 1 рабочего дня получите коммерческое предложение с ценой и сроками.

Да, принимаем давальческое сырьё: заготовки, прутки, трубы, поковки заказчика. Перед запуском в производство проводим входной контроль материала на спектральном анализаторе. По результатам обработки предоставляем акт ОТК и протокол КИМ. Стоимость рассчитывается только за услугу обработки без материала.

Стоимость токарной обработки латуни: ЛС59-1, Л63 от 350 ₽/шт, ЛМц58-2 от 380 ₽/шт, ЛАЖ60-1-1 от 420 ₽/шт.

Цена зависит от сложности геометрии (простой штуцер дешевле фитинга со сложным профилем), количества и типа резьб (G дешевле NPT из-за конусной нарезки), объёма партии.

Серийные заказы от 50 штук: скидка 15-25%. Минимальный заказ: 1 штука. КП по чертежу за 1 рабочий час.

ЛС59-1 - автоматная латунь с 1-2% свинца. Свинец выполняет роль твёрдой смазки при резании: стружка дробится на мелкие кусочки, поверхность получается зеркальной, кромки резьбы острые без заусенцев. Скорость обработки 300-500 м/мин - оптимальный выбор для штуцеров, ниппелей, резьбовых деталей. Л63 - пластичная латунь без свинца: стружка длинная и вьющаяся, поверхность чуть хуже. Применяется для деталей, требующих гибки и вальцовки. Цена одинаковая, выбор зависит от задачи.

G (BSPP) + цилиндрическая дюймовая трубная резьба, стандарт ISO 228. Уплотнение через прокладку или ФУМ-ленту. Применяется в Европе и России для водопровода и пневматики. BSPT (Rc/R) - коническая трубная резьба BSP: уплотняется конусом без дополнительных материалов. NPT/NPTF -американская коническая трубная резьба, стандарт ANSI. Применяется в нефтегазовом оборудовании американского производства. Метрическая M  универсальная резьба для гидравлики с плоскими торцевыми уплотнениями. Нарезаем все четыре стандарта, контролируем калибрами.

Заусенцы на резьбе штуцеров и ниппелей из латуни  причина трёх проблем:

1) Нарушение герметичности соединения: заусенец деформирует уплотнительную прокладку и создаёт место утечки.

2) Травмоопасность при монтаже.

3) Попадание металлической стружки в трубопровод. Автоматная латунь ЛС59-1 при правильных режимах резания даёт поверхность без заусенцев прямо после токарной обработки.

Наши детали готовы к монтажу без дополнительной ручной зачистки.

Да, принимаем образцы латунных деталей для реверс-инжиниринга.

Замеряем деталь, строим эскиз, согласовываем с вами  и изготавливаем по нему.

Также принимаем фото детали с примерными размерами или от руки нарисованный эскиз с размерами. КП за 1-2 рабочих часа.

Единичное производство латунных деталей от 1 штуки, серийное от 10 штук.

Для сантехнической арматуры и водопровода используем ЛС59-1 или Л63 — обе марки не взаимодействуют с питьевой водой, не ржавеют, выдерживают давление до 10 бар при температуре до 90°С. Для резьбы G под ФУМ-ленту достаточно класса A. Под паронитовую прокладку нужна точная подрезка торца — учитываем это при обработке. Для горячей воды выше 90°С и пара рекомендуем бронзу БрОФ или ЛАЖ60-1-1.
