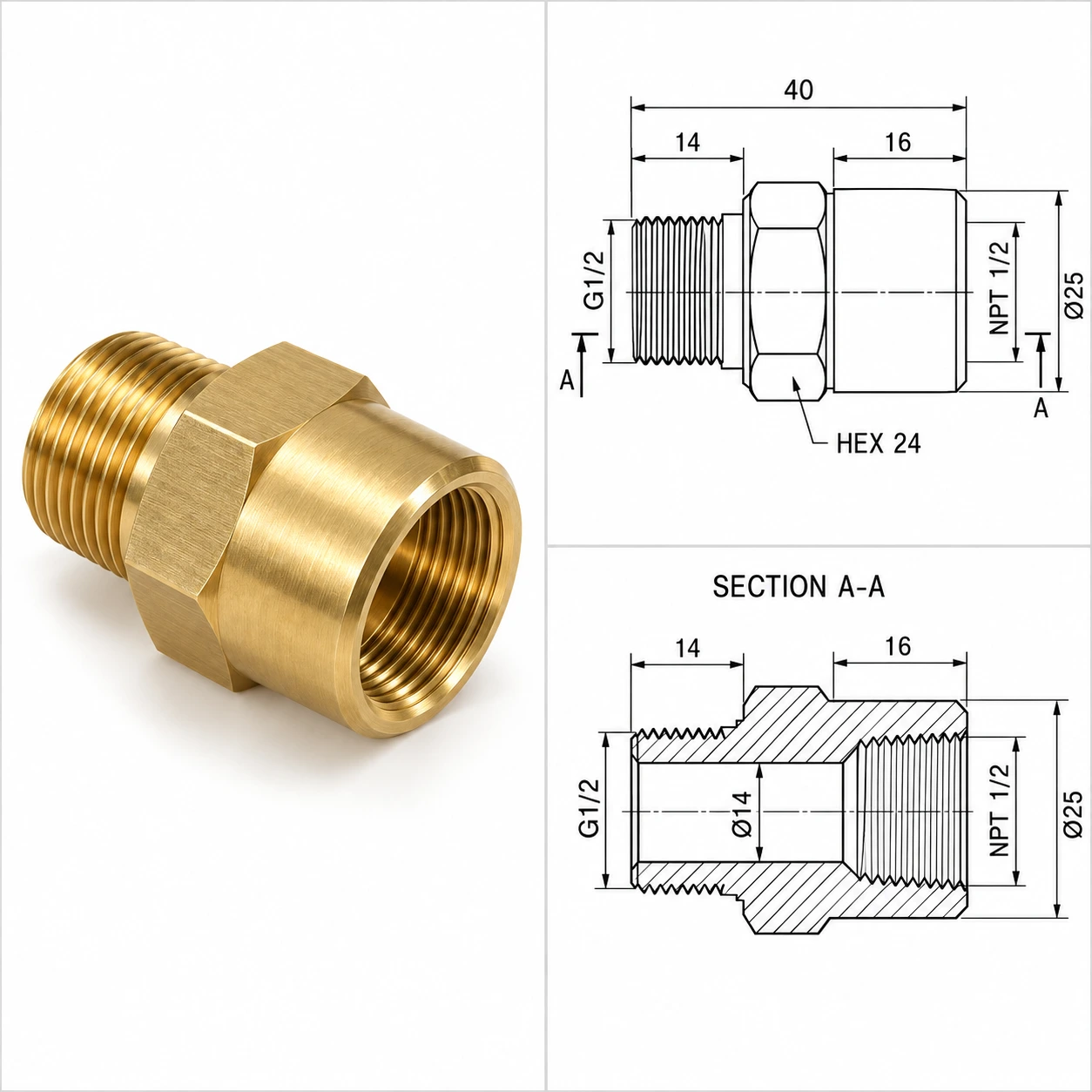

Изготавливаем переходные муфты с резьбой G1/2 на одном конце и NPT 1/2 дюйма на другом из ЛС59-1 для стыковки европейской и американской трубопроводной арматуры в смешанных пневмо- и гидросистемах. Деталь требует нарезания двух разных профилей резьбы (цилиндрической и конической) на одной заготовке с точной выверкой соосности между ними. Такие переходники востребованы при модернизации оборудования, где часть арматуры импортная американского стандарта, а часть российская или европейская.
Материал и обработка
Обрабатываем деталь из латуни ЛС59-1 (свинцовой, автоматной) на токарном станке с ЧПУ с подбором режимов резания под конкретный сплав; диаметр над суппортом станка 280 мм позволяет обрабатывать заготовки без ограничения по ходу резца даже при значительном перепаде диаметров детали. Замена марки на другую латунь каталога возможна по согласованию с технологом без изменения маршрута обработки.
Технические требования
Точность H7 и шероховатость Ra 0,4-0,8 мкм выдерживаем на всей партии, размеры детали находятся в пределах 15-25 мм / до 40 мм; резьба G1/2 → NPT 1/2". Такой уровень точности типичен для этой категории деталей и подтверждается входным и выходным контролем ОТК.
Где применяется
- Переходники между стандартами G и NPT
- Компоненты модернизируемых пневмо- и гидросистем
- Соединительная арматура импортного оборудования
- Универсальные переходники трубопроводной обвязки
- Контрактное и серийное производство резьбовой трубопроводной арматуры
Условия для серийных заказчиков и стоимость
Минимальный объём серийного заказа от 20 шт., единичное изготовление обсуждается индивидуально. Партии от 50 штук дешевле на 15-25% за счёт более эффективного распределения времени наладки станка между деталями партии.
Срок изготовления 2 дня. Ориентировочная цена начинается от 400 ₽ за деталь при партии от 20 шт., но это справочный уровень: окончательную стоимость всегда считаем по чертежу с учётом сложности, допусков и фактического объёма заказа.
Контроль качества и документы
Каждая деталь проходит контроль ОТК на входе материала и на выходе готового изделия, резьбовые поверхности проверяем калибрами по стандарту. Гарантийный срок 12 месяцев, документы на отгрузку (паспорт материала, счёт, УПД, договор) готовим стандартным пакетом, протокол КИМ с точностью ±0,0005 мм оформляем по запросу заказчика.
Что нужно для расчёта стоимости
- Чертёж или эскиз детали
- Марка латуни
- Требуемый объём партии
- Технические требования по допускам и шероховатости
Направьте чертёж или эскиз для расчёта стоимости: учтём марку материала, партию и применимые скидки на серийность. Изготовление занимает 2 дня, справочная цена в карточке уточняется по документации заказчика.
