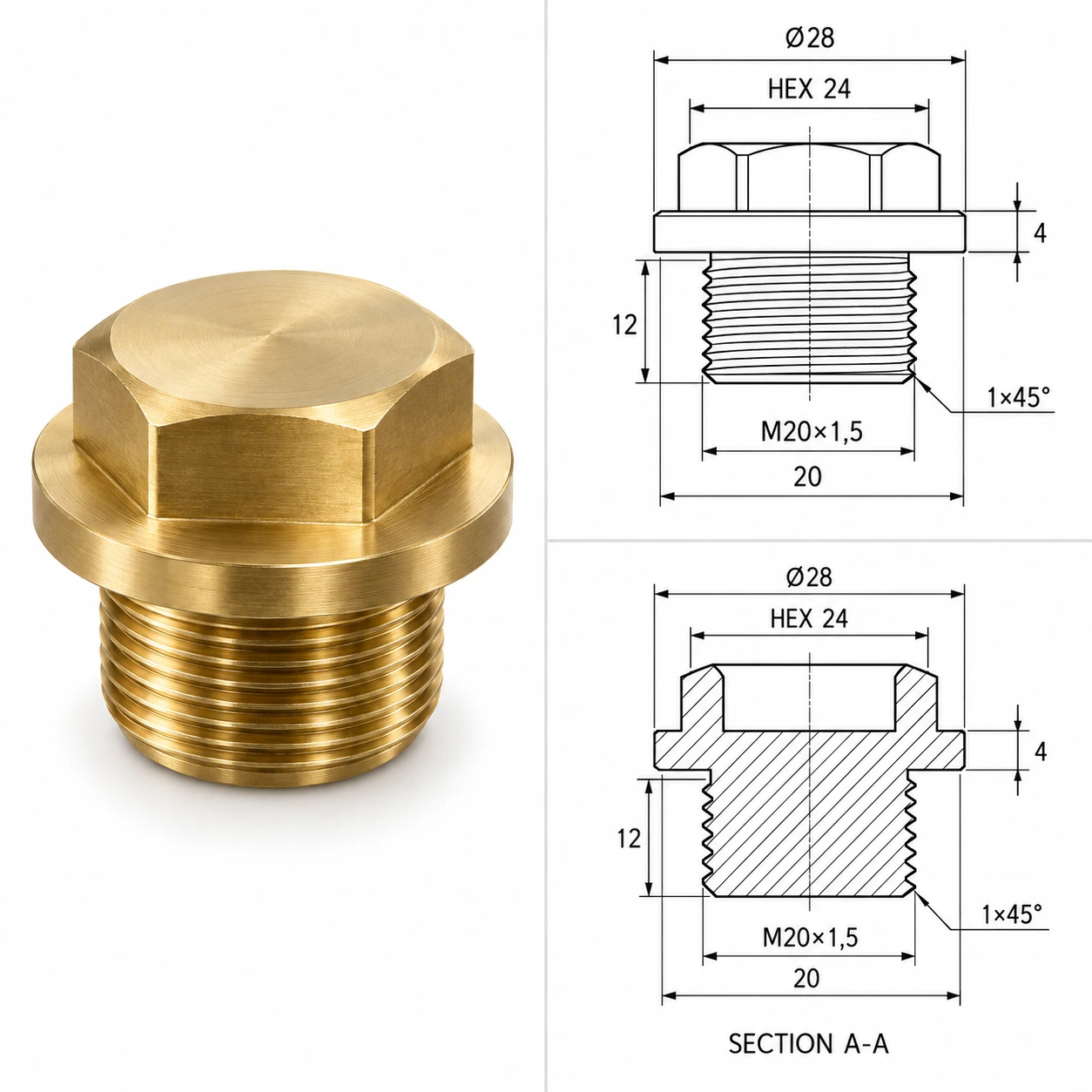

Точим резьбовые заглушки М20х1,5 для герметизации технологических отверстий корпусов из ЛС59-1: деталь простой геометрии, поэтому основное время операции уходит на нарезание метрической резьбы и подрезку торца под уплотнительное кольцо. Немагнитность и коррозионная стойкость латуни делают заглушку пригодной для гидравлических и топливных систем, где стальной аналог потребовал бы защитного покрытия. Партия из заглушек одного размера позволяет держать цену на нижней границе диапазона за счёт минимального числа переходов.
Материал и обработка
Обработку выполняем из латуни ЛС59-1 (свинцовой, автоматной) на токарном станке с ЧПУ ИЛ502ПС с диапазоном диаметра обработки 3-280 мм и длиной детали до 1000 мм, что покрывает весь типоразмерный ряд фитингов и втулок каталога. Резьбу нарезаем твердосплавным резцом с профилем под конкретный стандарт (G, NPT, метрическая), чистоту профиля контролируем визуально и калибром на каждой партии. По согласованию с технологом возможна замена материала на другую марку латуни из линейки каталога.
Технические требования
Изготавливаем деталь по допуску H8 с шероховатостью Ra 0,8-1,6 мкм на ответственных поверхностях, диапазон размеров 15-22 мм / до 20 мм; резьба М20х1,5. Резьбовые и посадочные поверхности контролируем калибрами и, при необходимости, на координатно-измерительной машине с точностью ±0,0005 мм перед отгрузкой партии.
Где применяется
- Герметизация технологических отверстий корпусов
- Заглушки гидравлических и топливных систем
- Резьбовые пробки контрольных отверстий
- Компоненты сборочных единиц серийного производства
- Контрактное и серийное производство резьбовой трубопроводной арматуры
Условия для серийных заказчиков и стоимость
Стандартная партия начинается от 20 шт., но принимаем и единичные заказы по согласованию. Серийность от 50 штук снижает цену на 15-25% относительно базовой за счёт сокращения доли наладочных затрат на единицу изделия.
Срок изготовления 1 день. Ориентировочная цена начинается от 350 ₽ за деталь при партии от 30 шт., но это справочный уровень: окончательную стоимость всегда считаем по чертежу с учётом сложности, допусков и фактического объёма заказа.
Контроль качества и документы
Перед отгрузкой партия проходит выходной контроль ОТК, резьбовые и посадочные размеры проверяем калибрами, а для ответственных деталей готовим протокол КИМ с точностью ±0,0005 мм. Гарантия на изделие 12 месяцев, комплект документов на отгрузку включает паспорт материала, счёт, УПД и договор.
Что нужно для расчёта стоимости
- Чертёж или эскиз детали
- Марка латуни
- Требуемый объём партии
- Технические требования по допускам и шероховатости
Пришлите техническую документацию на деталь и укажите требуемое количество: подготовим расчёт с учётом марки материала и объёма партии. Срок изготовления 1 день, цена в карточке ориентировочная и формируется индивидуально с учётом сложности и точности.
