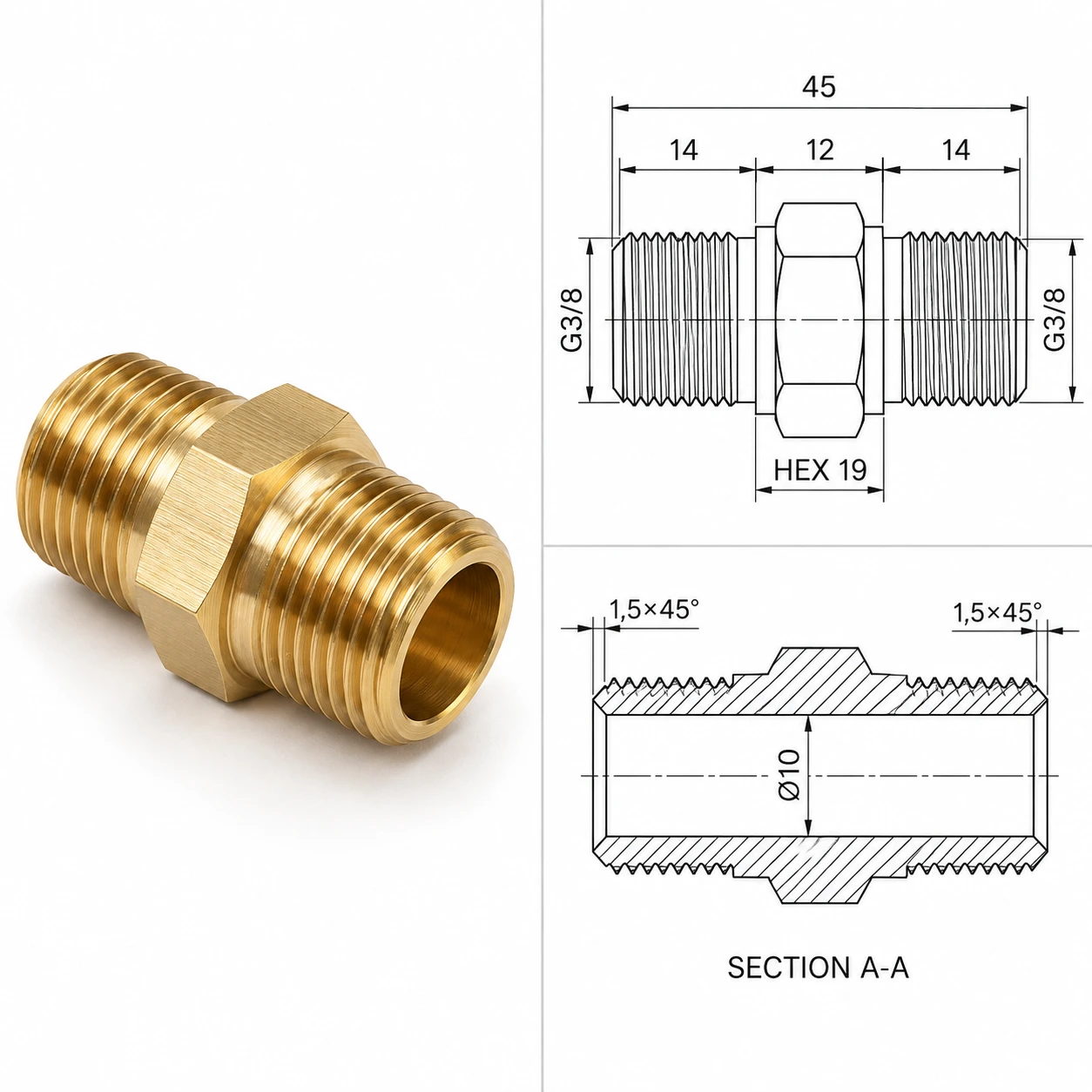

Точим двусторонние ниппели G3/8 x G3/8 для соединения трубопроводов из ЛС59-1, марка выбрана за стабильную геометрию резьбы при серийном автоматном точении на обеих сторонах заготовки без перебазирования. Деталь работает как жёсткое резьбовое соединение двух участков трубопровода, поэтому соосность резьбовых участков с обеих сторон напрямую влияет на затяжку без перекоса. Резьбу нарезаем резцом с шагом, соответствующим стандарту G, с контролем калибром на выходе.
Материал и обработка
Обработку выполняем из латуни ЛС59-1 (свинцовой, автоматной) на токарном станке с ЧПУ ИЛ502ПС с диапазоном диаметра обработки 3-280 мм и длиной детали до 1000 мм, что покрывает весь типоразмерный ряд фитингов и втулок каталога. Резьбу нарезаем твердосплавным резцом с профилем под конкретный стандарт (G, NPT, метрическая), чистоту профиля контролируем визуально и калибром на каждой партии. По согласованию с технологом возможна замена материала на другую марку латуни из линейки каталога.
Технические требования
Изготавливаем деталь по допуску H7 с шероховатостью Ra 0,4 мкм на ответственных поверхностях, диапазон размеров 10-18 мм / до 45 мм; резьба G3/8-G3/8. Резьбовые и посадочные поверхности контролируем калибрами и, при необходимости, на координатно-измерительной машине с точностью ±0,0005 мм перед отгрузкой партии.
Где применяется
- Соединители трубопроводов малого диаметра
- Резьбовые переходники систем водоснабжения
- Компоненты компрессорных и вакуумных установок
- Ремонтная арматура промышленных трубопроводов
- Контрактное и серийное производство резьбовой трубопроводной арматуры
Условия для серийных заказчиков и стоимость
Работаем от единичного изделия (по согласованию) до серийных партий от 20 шт. и выше; партии от 50 штук дают скидку 15-25% за счёт распределения затрат на наладку на большее количество деталей. Программа обработки сохраняется в архиве, поэтому повторный заказ той же детали не требует новой подготовки производства.
Срок изготовления 1 день. Ориентировочная цена начинается от 350 ₽ за деталь при партии от 20 шт., но это справочный уровень: окончательную стоимость всегда считаем по чертежу с учётом сложности, допусков и фактического объёма заказа.
Контроль качества и документы
Контроль качества включает проверку материала на входе и готовой детали на выходе, резьбу контролируем калибрами на каждой единице партии. По запросу заказчика оформляем протокол измерений на координатно-измерительной машине с точностью ±0,0005 мм. Гарантийный срок на изготовленные детали 12 месяцев, полный пакет документов (паспорт материала, счёт, УПД, договор) прикладываем к отгрузке.
Что нужно для расчёта стоимости
- Чертёж или эскиз детали
- Марка латуни
- Требуемый объём партии
- Технические требования по допускам и шероховатости
Отправьте чертёж и объём заказа для точного расчёта: учтём скидку при партии от 50 шт. и особенности выбранной марки латуни. Изготовление занимает 1 день, окончательная стоимость определяется по чертежу, а не по справочной цене.
