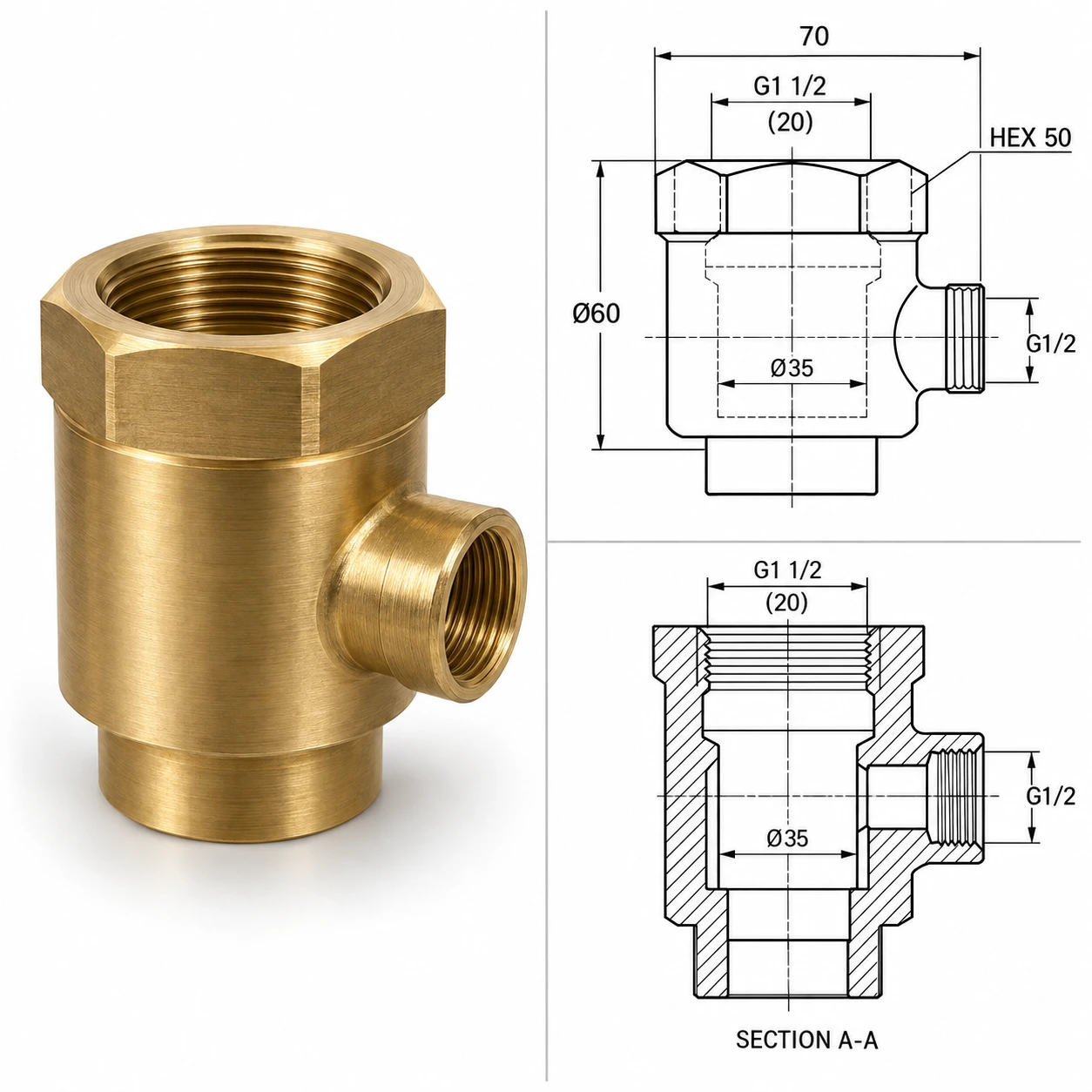

Точим корпуса клапанов химического оборудования из ЛМц58-2 с расточкой внутренней полости под запорный элемент и нарезкой присоединительной резьбы с двух сторон. Это самая трудоёмкая деталь линейки: несколько черновых и чистовых переходов, растачивание полости, нарезка резьбы под фитинги с обеих сторон и контроль герметичности присоединительных поверхностей. Устойчивость ЛМц58-2 к агрессивным средам делает деталь пригодной для трубопроводной арматуры на химических производствах, где стальной корпус потребовал бы дорогого антикоррозионного покрытия.
Материал и обработка
Обработку выполняем из латуни ЛМц58-2 (марганцовистой, морского назначения) на токарном станке с ЧПУ ИЛ502ПС с диапазоном диаметра обработки 3-280 мм и длиной детали до 1000 мм, что покрывает весь типоразмерный ряд фитингов и втулок каталога. Резьбу нарезаем твердосплавным резцом с профилем под конкретный стандарт (G, NPT, метрическая), чистоту профиля контролируем визуально и калибром на каждой партии. По согласованию с технологом возможна замена материала на другую марку латуни из линейки каталога.
Технические требования
Изготавливаем деталь по допуску H8 с шероховатостью Ra 1,6 мкм на ответственных поверхностях, диапазон размеров 30-60 мм / до 70 мм; резьба G1/2-G1 1/2. Резьбовые и посадочные поверхности контролируем калибрами и, при необходимости, на координатно-измерительной машине с точностью ±0,0005 мм перед отгрузкой партии.
Где применяется
- Корпуса клапанов химического оборудования
- Запорная арматура агрессивных технологических сред
- Компоненты трубопроводной обвязки химических производств
- Контрактное производство корпусной арматуры
- Контрактное производство арматуры для судостроения и химической промышленности
Условия для серийных заказчиков и стоимость
Минимальный объём серийного заказа от 20 шт., единичное изготовление обсуждается индивидуально. Партии от 50 штук дешевле на 15-25% за счёт более эффективного распределения времени наладки станка между деталями партии.
Срок изготовления 3-4 дня. Ориентировочная цена начинается от 490 ₽ за деталь при партии от 20 шт., но это справочный уровень: окончательную стоимость всегда считаем по чертежу с учётом сложности, допусков и фактического объёма заказа.
Контроль качества и документы
Каждая деталь проходит контроль ОТК на входе материала и на выходе готового изделия, резьбовые поверхности проверяем калибрами по стандарту. Гарантийный срок 12 месяцев, документы на отгрузку (паспорт материала, счёт, УПД, договор) готовим стандартным пакетом, протокол КИМ с точностью ±0,0005 мм оформляем по запросу заказчика.
Что нужно для расчёта стоимости
- Чертёж или эскиз детали
- Марка латуни
- Требуемый объём партии
- Технические требования по допускам и шероховатости
Направьте чертёж или эскиз для расчёта стоимости: учтём марку материала, партию и применимые скидки на серийность. Изготовление занимает 3-4 дня, справочная цена в карточке уточняется по документации заказчика.
