Каталог

Фрезерная обработка по типу работ

±0,05 мм
стандартная точность
16+
лет опыта фрезеровки
от 3-х дней
срок изготовления
от 10
деталей в партии
ЧПУ-фрезерование

Виды работ при 2D фрезеровании

Все операции выполняются на ЧПУ-станках по чертежу или 3D-модели заказчика

Вырезка наружного контура

Фреза обходит внешний профиль детали: прямоугольники, окружности, сложные многоугольники. Получается плоская деталь любой формы из листовой заготовки.
от 800 руб/деталь

Фрезерование карманов

Выборка материала внутри контура на заданную глубину. Прямоугольные, круглые и фасонные карманы. Применяется для корпусных деталей, крышек, посадочных мест.
от 1 200 руб/деталь

Пазы и шпоночные канавки

Прямые, T-образные, «ласточкин хвост» и шпоночные пазы. Высокая точность по ширине и глубине. Применяется в валах, корпусах, направляющих.
от 600 руб/операция

Расфрезерование отверстий

Сверление и расфрезерование отверстий по координатам с допуском H7 и точнее. Круглые, прямоугольные, продолговатые окна. Фаски и зенковки включены.
от 200 руб/отверстие

Торцевое фрезерование

Обработка плоских торцов и поверхностей для обеспечения параллельности и перпендикулярности. Подготовка базовых плоскостей перед сборкой.
от 500 руб/поверхность

Гравировка и маркировка

Нанесение текста, логотипа, серийных номеров, QR-кодов. Глубина от 0,1 мм. Выполняется в рамках одной установки совместно с основной обработкой.
от 400 руб/деталь

Не уверены, какой вид подходит для вашей задачи?

Пришлите чертёж или опишите деталь технолог подберёт оптимальный способ обработки и рассчитает стоимость

+7 (4822) 77-05-35
Наши плюсы
Высокая точность изготовления
Высокая точность изготовления



Обработка с погрешностью до 0,01 мм.

Оптимизация производственных затрат
Оптимизация производственных затрат

Детали не требуют дополнительной доводки.

Гарантированное качество деталей качества
Гарантированное качество деталей качества

Многоступенчатый контроль на всех этапах.

Сокращение сроков производства
Сокращение сроков производства

Срочные заказы благодаря автоматизации.

Прайс на фрезерную обработку

Ориентировочные цены — точная стоимость рассчитывается по вашему чертежу индивидуально

Вид работы Описание Материал Стоимость Срок
2D-фрезерование Плоский контур, пазы, отверстия. До 3 установок детали Алюминий, сталь от 800 ₽ / деталь 3–5 дней
3D-фрезерование Криволинейные поверхности, пресс-формы, сложные контуры Любой металл от 3 500 ₽ / деталь 5–10 дней
Высокоточная фрезеровка Допуск ±0,01 мм, протокол измерений ОТК Алюминий, нержавейка от 5 000 ₽ / деталь 1–5 дней
Гравировка Логотип, маркировка, серийные номера на металле Любой металл от 400 ₽ / деталь 1–2 дня
Почасовая ставка Разовые работы, небольшие партии по согласованию Материал заказчика от 1 800 ₽ / час По договору

Цены без учёта материала и НДС. Скидки на партии: от 10 шт. — 10%, от 50 шт. — 15%. Стоимость программирования ЧПУ включена в цену.

Хотите узнать точную стоимость?

Пришлите чертёж — рассчитаем за 2 часа в рабочее время

Отправить чертёж

Этапы производства

<h2><span style=Предварительное согласование" loading="lazy">

Предварительное согласование

  • Получение технического задания

  • Расчет стоимости и сроков

  • Подписание договора

Показать полностью Свернуть
<h2><span style=Проектирование и подготовка" loading="lazy">

Проектирование и подготовка

  • Разработка технической документации

  • Создание 3D-моделей

  • Подбор материалов

  • Настройка оборудования

Показать полностью Свернуть
<h2><span style=Производственный процесс" loading="lazy">

Производственный процесс

  • Заготовительные операции

  • Механическая обработка

  • Термическая обработка

  • Шлифовка и полировка

Показать полностью Свернуть
<h2><span style=Контроль качества" loading="lazy">

Контроль качества

  • Проверка размеров

  • Испытания на прочность

  • Контроль поверхности

  • Финальный осмотр

Показать полностью Свернуть
Доставка готовой продукции
Доставка готовой продукции

  • Упаковка

  • Маркировка

  • Отгрузка

Показать полностью Свернуть
Обработка сложной геометрии
Обработка сложной геометрии

Фрезеруем профили, пазы и контуры любой формы.

Работа с деталями разных габаритов
Работа с деталями разных габаритов

Обрабатываем заготовки длиной до 1 600 мм и диаметром до 500 мм.

Точная сверловка и долбление
Точная сверловка и долбление

Выполняем отверстия до 35 мм и долбление с ходом до 200 мм.

Нормативная база и полезные материалы

ГОСТы, стандарты и справочная информация для технических специалистов

Государственные стандарты
ГОСТ 17149-79
Фрезы концевые. Технические условия
Типы, размеры и параметры концевых фрез для металлообработки
Открыть документ
ГОСТ 2789-73
Шероховатость поверхности. Параметры
Параметры Ra, Rz и классы шероховатости обработанных поверхностей
Открыть документ
ГОСТ 2.308-2011
ЕСКД. Допуски формы и расположения
Правила обозначения допусков на чертежах деталей
Открыть документ
ГОСТ 26645-85
Допуски отливок из металлов и сплавов
Нормы точности и припуски на механическую обработку
Открыть документ
Международные стандарты
ГОСТ 30893.1-2002 (ИСО 2768-1-89)-1/2
ОБЩИЕ ДОПУСКИ Предельные отклонения линейных и угловых размеров с неуказанными допусками
Классы f, m, c, v для деталей без индивидуальных допусков
Открыть документ
ISO 286-1
Система допусков ISO. Квалитеты IT1–IT18
Фрезеровка ЧПУ обеспечивает квалитеты IT6–IT9
Открыть документ
ISO 9001:2015
Система менеджмента качества
ГЛАПС сертифицирован. Контроль каждого этапа производства
Открыть документ
DIN 7168
Общие допуски. Немецкий стандарт
Применяется при работе с европейскими заказчиками
Открыть документ

Вся техническая документация

Сертификаты, паспорта качества и протоколы измерений по запросу

Документация
Мы готовы изготовить
Фирменная табличка на корпус
В наличии
Предзаказ
Фирменная табличка на корпус
200 ₽
Подробнее

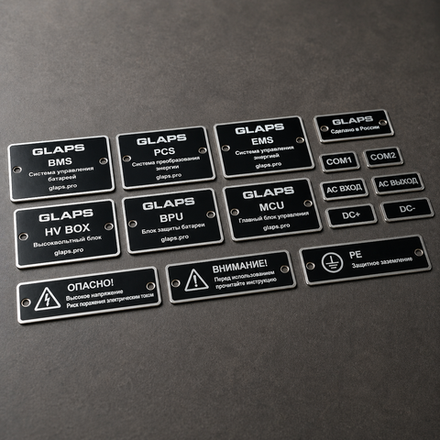

Комплект шильдов для серии изделий
В наличии
Предзаказ
Комплект шильдов для серии изделий
150 ₽
Подробнее

Технические возможности производства ГЛАПС

Фрезерная обработка

Вертикально обрабатывающие центры

4 станка — от компактных деталей до крупногабаритных плит 1 350 × 630 мм

Фильтр по режиму:
Вертикальный обрабатывающий центр VDF-850
VDF-850
Средний класс
Вертикальный обрабатывающий центр с ЧПУ
3 оси (X · Y · Z)
2D 2.5D 3D

Вертикальный трёхосевой обрабатывающий центр. Обрабатывает плоские контуры, карманы и пазы (2D/2.5D), а также объёмные криволинейные поверхности (3D). Высокая жёсткость шпиндельного узла для тяжёлых материалов.

Рабочая зона Д × Ш × В
X
880
мм
Y
390
мм
Z
500
мм
Стол
1000×500
мм
Шпиндель
до 8 000 об/мин
Мощность
11–15 кВт
Инструмент
20–24 позиции
Для каких изделий
Корпусные детали Кронштейны Монтажные пластины Крышки и фланцы Пазы и карманы
Материалы
Алюминий Сталь Нержавейка Медь ПВХ Пластик Капролон Фторопласт Композитные материалы
Фрезерный станок с ЧПУ ФС85МФ3
ФС85МФ3
Серийное производство
Вертикально-фрезерный станок с ЧПУ (3 координаты)
3 оси (X · Y · Z)
2D 2.5D

Отечественный фрезерный станок с ЧПУ по трём координатам. Специализирован на плоском и ступенчатом фрезеровании (2D и 2.5D): торцевание, пазы, карманы, отверстия по координатам. Высокая надёжность при серийной обработке стали.

Рабочая зона Д × Ш × В
X
850
мм
Y
500
мм
Z
550
мм
Стол
1000×500
мм
Шпиндель
до 4 000 об/мин
Мощность
11 кВт
Число осей ЧПУ
3 оси
Для каких изделий
Плоские детали и пластины Шпоночные пазы Базовые плоскости Корпуса редукторов Опорные плиты
Материалы
Сталь Бронза Нержавейка ПВХ Пластик Капролон Фторопласт Композитные материалы
Вертикальный обрабатывающий центр VM1150S
VM1150S
Крупные детали
Вертикальный обрабатывающий центр повышенной производительности
3 оси (X · Y · Z)
2D 2.5D 3D

Высокопроизводительный трёхосевой центр с расширенной рабочей зоной 1 100 × 520 мм. Полноценное 3D-фрезерование криволинейных поверхностей, пресс-форм и сложного рельефа наравне с 2D/2.5D корпусными деталями.

Рабочая зона Д × Ш × В
X
1100
мм
Y
520
мм
Z
600
мм
Стол
1100×520
мм
Шпиндель
до 8 000 об/мин
Мощность
15 кВт
Инструмент
24 позиции
Для каких изделий
Крупные корпуса и основания Пресс-формы Литейная оснастка Плиты станков 3D-рельеф
Материалы
Алюминий Сталь Нержавейка ПВХ Пластик Капролон Фторопласт Композитные материалы
Вертикальный обрабатывающий центр V 4.5 SRT с поворотным столом
V 4.5 SRT
Максимальный формат
Вертикальный обрабатывающий центр с поворотным столом (SRT)
4 оси (X · Y · Z · вращение)
2D 2.5D 3D 4 оси

Крупнейший обрабатывающий центр производства с поворотным столом (Swivel Rotary Table). Четвёртая ось позволяет обрабатывать деталь с нескольких сторон за одну установку. Стол 1 500 × 600 мм — самый большой в парке.

Рабочая зона Д × Ш × В
X
1350
мм
Y
630
мм
Z
650
мм
4-я ось
360°
поворот
Стол
1500×600
мм
Шпиндель
до 10 000 об/мин
Мощность
18,5 кВт
Инструмент
24–30 позиций
Для каких изделий
Крупные станины и рамы Корпуса агрегатов Многосторонняя обработка Сварные конструкции Кондукторы и оснастка
Материалы
Алюминий Сталь Нержавейка Бронза ПВХ Пластик Капролон Фторопласт Композитные материалы

Диапазон фрезерной обработки на всём парке обрабатывающих центров

Параметр Минимум Максимум Примечание
Ход по оси X (длина детали) от 850 мм до 1 350 мм Мин. — ФС85МФ3, макс. — V 4.5 SRT
Ход по оси Y (ширина детали) от 390 мм до 630 мм Мин. — VDF-850, макс. — V 4.5 SRT
Ход по оси Z (высота детали) от 500 мм до 650 мм Мин. — VDF-850, макс. — V 4.5 SRT
Размер рабочего стола от 1000×500 мм до 1500×600 мм Мин. — VDF-850 / ФС85МФ3, макс. — V 4.5 SRT
Скорость шпинделя от 4 000 об/мин до 10 000 об/мин Мин. — ФС85МФ3, макс. — V 4.5 SRT
Мощность шпиндельного привода от 11 кВт до 18,5 кВт Зависит от материала и режима резания
Ёмкость инструментального магазина от 20 инстр. до 30 инстр. Смена инструмента автоматически в цикле
2D фрезерная обработка
2D фрезерная обработка
3D фрезерная обработка
3D фрезерная обработка
Высокоточная фрезерная обработка (до 1 мкм)
Высокоточная фрезерная обработка (до 1 мкм)
Многооперационная фрезерная обработка
Многооперационная фрезерная обработка

Частые вопросы о фрезерной обработке

Отвечаем на главные вопросы заказчиков

На стандартных ЧПУ-станках - точность ±0,05 мм. На прецизионных центрах - до ±0,01 мм (IT6-IT7). Для ответственных деталей используем КИМ Zeiss и выдаём протокол измерений.

Принимаем заказы от 10 детали. Единичные прототипы, мелкосерийное производство и крупные серии - без ограничений. Чем больше партия, тем ниже себестоимость единицы.

Принимаем DXF, DWG (AutoCAD), STEP, IGES (3D-модели), PDF с чертежом. Если чертежа нет, разработаем документацию по образцу или эскизу.

Срочные детали  от 3 рабочих дней. Стандартные заказы 5 - 7 дней.

Работаем 7 дней в неделю.

Да. В наличии: алюминий (АД31, Д16, АМГ), стали (Ст3, 45, 40Х), нержавейка (AISI 304, 316), бронза, латунь, медь.

Стоимость материала добавляется к цене обработки.

Три этапа: операционный контроль оператором, измерение контролёром ОТК, выборочный контроль на КИМ Zeiss. По запросу - паспорт качества и протокол измерений.
