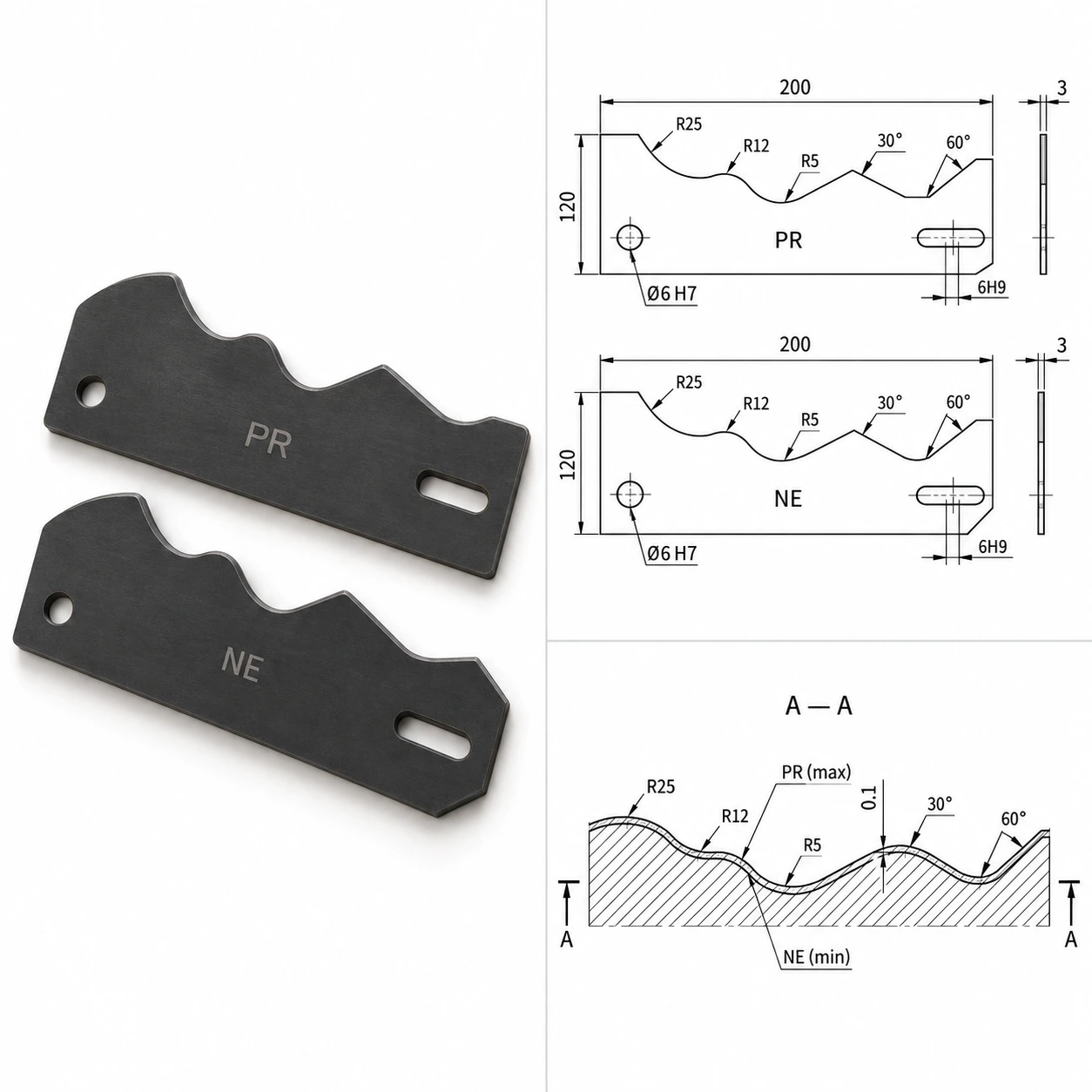

Фрезеровка профильных шаблонов ПР/НЕ для сложных контуров

Профильные шаблоны ПР/НЕ применяются там, где форма детали слишком сложна для измерения штатным инструментом: фасонные канавки, радиусные переходы, сложные кулачковые профили, аэродинамические обводы. ГЛАПС изготавливает профильные шаблоны с точностью профиля ±0,005–0,01 мм методом высокоточного 3D-фрезерования по управляющей программе CAM. ТИПОВЫЕ ПРИМЕНЕНИЯ: • Шаблоны для контроля кулачков распределительных валов • Обводы для проверки аэродинамических профилей лопастей и крыльев • Шаблоны фасонных канавок и пазов нестандартного профиля • Калибры для проверки галтельных переходов и радиусов сопряжений • Шаблоны для контроля обводов штампованных и литых деталей • Профильные шаблоны для проверки зубчатых зацеплений ПРОИЗВОДСТВО И КОНТРОЛЬ: • Программирование по 3D-модели в CAM-системе SprutCAM • Обработка сферическими фрезами Ø1–6 мм с шагом строчки 0,02–0,05 мм • Финальный контроль профиля на КИМ Zeiss в автоматическом режиме • Цветовая карта отклонений профиля от номинала • Протокол с указанием фактических отклонений в контрольных точках ВХОДНЫЕ ДАННЫЕ: Принимаем: 3D-модель шаблона (STEP, IGES), 2D-профиль с допусками (DXF), таблицу координат профиля (XY). Возможен реверс-инжиниринг изношенного шаблона на КИМ. РАСЧЁТ: По 3D-модели или чертежу за 2 часа. Срок изготовления от 5 рабочих дней.
