Фрезеровка резьбовых калибров-пробок и колец

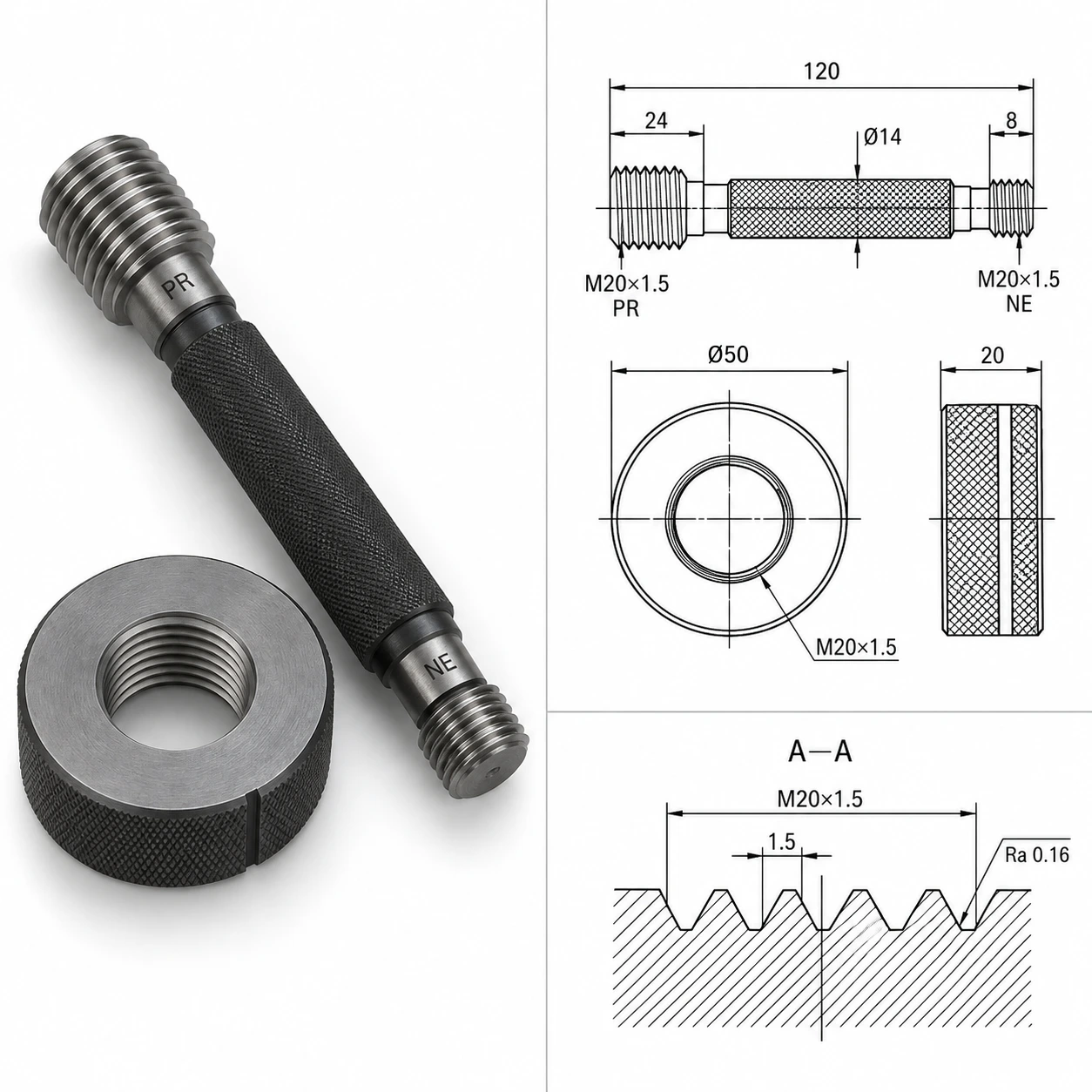

Резьбовые калибры проходные (ПР) и непроходные (НЕ) применяются для контроля наружной и внутренней резьбы на соответствие полю допуска. ГЛАПС изготавливает резьбовые калибры-пробки и кольца по ГОСТ 17756-72, ГОСТ 17758-72, а также по чертежам заказчика для нестандартных профилей. Контроль резьбы калибрами обязательное требование при производстве резьбовых соединений ответственных узлов: авиационных, нефтегазовых, медицинских. Только предельные калибры обеспечивают объективный 100% контроль собираемости соединения, исключая субъективный фактор оператора. ВИДЫ ИЗГОТАВЛИВАЕМЫХ КАЛИБРОВ: • Резьбовые пробки ПР и НЕ для метрической резьбы М3–М100×0,5–6 • Резьбовые кольца ПР и НЕ для наружной резьбы • Калибры для трапециевидной резьбы Tr (ходовые винты станков) • Калибры для трубной цилиндрической резьбы G 1/8''–G 4'' • Калибры для конической резьбы К (BSPT, NPT) • Специальные профили по чертежу заказчика ТОЧНОСТЬ И СТАНДАРТЫ: • Класс точности резьбы калибра: 4H/4g (повышенный), 6H/6g (нормальный) • Отклонение шага: не более ±3 мкм на 25 мм • Ошибка угла профиля: не более ±6 угловых минут • Шероховатость боковых сторон профиля: Ra 0,2 мкм • Твёрдость: HRC 60–64 после закалки ПРОИЗВОДСТВО И КОНТРОЛЬ: Нарезание резьбы выполняется резьбовыми фрезами или на резьбошлифовальном оборудовании. Контроль на КИМ Zeiss с измерением среднего диаметра, шага и угла профиля. Протокол измерений входит в комплект поставки. РАСЧЁТ: Укажите обозначение резьбы, поле допуска и тип калибра (пробка/кольцо, ПР/НЕ) расчёт за 2 часа.
