Деталь двигателя на ЧПУ: изготовление по документации заказчика

Деталь двигателя работает в одном из самых тяжёлых режимов: вибрация, нагрев, перепады температуры, масло и охлаждающая жидкость. Корпусные детали, крышки, фланцы, кронштейны и переходные плиты должны сохранять форму и посадки в этих условиях. Поэтому здесь особенно важны плоскости стыка, расточки под подшипники и уплотнения, а также положение крепёжных отверстий, ведь ошибка в них приводит к течи, вибрации или преждевременному износу.

Мы изготавливаем детали двигателей и силовых агрегатов 3D фрезерованием на обрабатывающих центрах с ЧПУ строго по чертежам и техническим условиям заказчика. Это опытные и малосерийные детали для разработки, доработки и ремонта: корпуса, крышки, фланцы, кронштейны, переходные плиты. Тормозные, силовые и другие ответственные детали влияют на безопасность, поэтому разграничим ответственность. Мы отвечаем за соответствие детали чертежу и подтверждаем его протоколом КИМ, а расчёт на прочность, испытания и допуск к эксплуатации выполняет заказчик.

Технические возможности по этой позиции

Это возможности оборудования, а не сертификация детали. Рабочие температуры, нагрузки и допуск к применению определяет заказчик. Мы не принимаем работу без чертежа и технических требований.

Материалы для деталей двигателей

Материал детали двигателя определяет конструктор по нагрузке, температуре и массе. Мы работаем и с давальческим материалом заказчика.

Алюминиевые сплавы

Д16Т, 6061 и 6082 выбирают для корпусов и крышек, где важна масса и отвод тепла. Алюминий хорошо обрабатывается, но при нагреве расширяется заметнее стали, что нужно учитывать в посадках подшипников. Для ответственных расточек ставят стальные втулки.

Конструкционные и легированные стали

Сталь 45, 40Х и 30ХГСА применяют для нагруженных деталей: кронштейнов, фланцев, силовых корпусов. Они держат вибрацию и удары, сохраняют посадки при нагреве. Заготовки до 60 HRC мы обрабатываем напрямую, если твёрдость задана чертежом.

Нержавеющие стали и бронза

12Х18Н10Т и AISI 316L нужны для деталей, контактирующих с влагой и агрессивными средами. Бронза БрАЖ9-4 применяется в парах трения и деталях с антифрикционной функцией.

Как изготавливается деталь двигателя: маршрут по операциям

Для двигательных деталей особенно важна полная прослеживаемость операций и контроль ответственных размеров.

• Входной контроль документации - проверяем чертёж и технические требования, фиксируем критичные размеры.
• Программа в Mastercam или PowerMill - траектории для корпуса, расточек, плоскостей и каналов.
• Заготовка - прокат, поковка или давальческая заготовка с входным контролем материала.
• Черновая обработка - формируем контур и полости с запасом.
• Чистовая обработка плоскостей и расточек - плоскости идут на проход, расточки доводятся до H7 несколькими проходами с подачей СОЖ через шпиндель.
• Каналы, отверстия и резьбы - сверлим и обрабатываем по координатам, резьбы контролируем калибрами.
• Зачистка, промывка и контроль - кромки каналов зачищаются, деталь промывается, ответственные размеры измеряются на КИМ Zeiss и записываются в протокол.

Каналы, по которым идут масло и охлаждающая жидкость, мы зачищаем особенно тщательно: заусенец в канале попадает в систему и повреждает подшипники.

Какие детали двигателей делаем

Разные детали имеют разные критичные размеры.

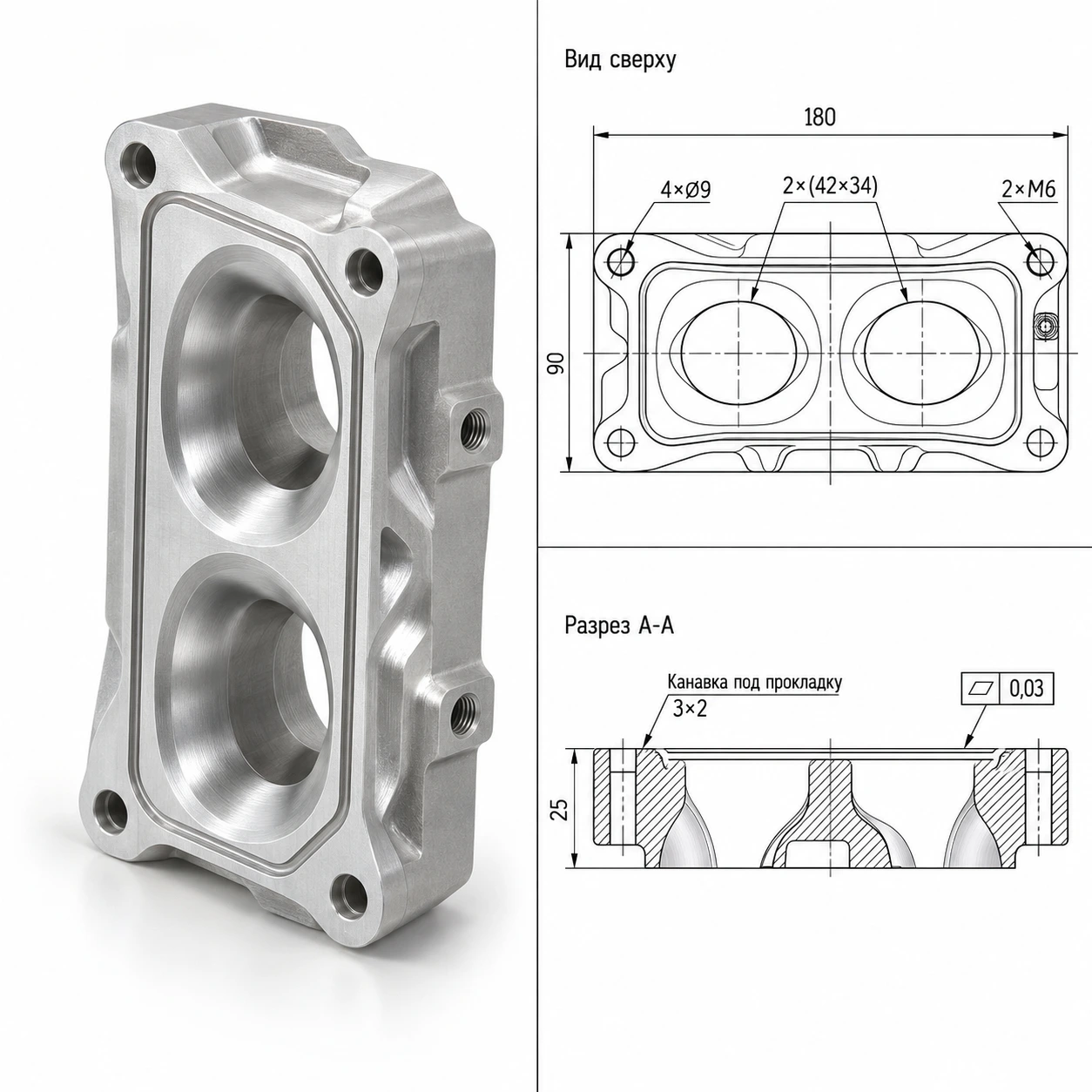

• Корпусные детали и крышки - плоскости стыка, расточки, каналы масла.
• Фланцы и переходные плиты - присоединительные размеры, плоскостность и положение отверстий.
• Кронштейны крепления агрегатов - положение отверстий, жёсткость, усталостная стойкость.
• Корпуса подшипниковых узлов - расточки под подшипники, соосность.
• Опытные образцы деталей - единичные детали для проверки конструкции.

Точность детали двигателя: что мы держим и как проверяем

Критичны плоскостность стыка, диаметры и соосность расточек под подшипники и положение крепёжных отверстий. Стык определяет герметичность, расточки - работу вала без биения, отверстия - совпадение с ответными деталями.

Размеры измеряем на КИМ Zeiss с погрешностью 0,0005 мм и записываем в протокол с реальными значениями. К партии прикладываем акт ОТК и сертификат на материал. Допуск детали к эксплуатации определяют испытания, которые проводит заказчик.

Где применяются детали двигателей нашего изготовления

Такие детали заказывают для опытных и малосерийных проектов:

• Разработка и доводка двигателей - опытные корпуса и крышки.
• Ремонт редкой техники - детали, снятые с производства.
• Спортивная и специальная техника - малые серии нестандартных деталей.
• Стенды и испытательные установки - переходные плиты и кронштейны.

Нюансы заказа деталей двигателя

Тепловое расширение и посадки подшипников

При нагреве алюминиевый корпус расширяется сильнее стального вала и подшипника, и холодный натяг может превратиться в зазор. Для двигателей это особенно важно, так как температурный диапазон широк. Допуск на посадку конструктор подбирает с учётом материалов и режима. Сообщите материал корпуса и температуру работы, чтобы убедиться, что выбран правильный квалитет.

Маслоканалы и чистота полостей

Масляные каналы должны быть чистыми и без заусенцев, иначе частицы попадают на подшипники. Мы зачищаем пересечения каналов и промываем деталь, но для особо ответственных агрегатов рекомендуем финальную очистку и контроль чистоты по вашей методике. Это обычная практика для моторных деталей.

Усталость и радиусы переходов

Детали двигателя работают на вибрации, а усталостные трещины начинаются в острых углах и на резких переходах. Радиусы скруглений поэтому нужно выдерживать по чертежу и обрабатывать плавно, без следов инструмента. Если радиус не указан, мы напомним об этом при анализе модели, а решение остаётся за конструктором.

Сохранение документации и прослеживаемость

Для деталей, влияющих на безопасность, важна возможность разобраться, из какой партии материала и в какой серии изготовлена деталь. К партии прилагаются паспорт, акт ОТК, сертификат материала и протокол КИМ. Номер партии можно нанести гравировкой, если это указано в чертеже.

Уплотнения стыков и герметики

В двигательных агрегатах стыки уплотняют прокладками или герметиками, и от выбора зависит нужная шероховатость плоскости. Для прокладок допустима более шероховатая поверхность, под герметик нужна гладкая и ровная. Расскажите, как будет уплотняться стык, и мы подберём режимы чистовой обработки. Степень герметичности в сборе проверяет заказчик.

Изменение конструкции и согласование

Опытные детали двигателей часто дорабатывают по результатам испытаний. Если после первых образцов размеры меняются, мы корректируем программу, не запуская полную наладку заново. Присылайте обновлённую модель с номером версии, чтобы не перепутать, какой вариант в работе, и сообщайте об изменениях до запуска, а не после.

Партии, сроки и что влияет на стоимость

Стоимость детали двигателя считаем по чертежу за один рабочий день. Влияют:

• Сложность корпуса - глубокие карманы и каналы увеличивают время.
• Материал и твёрдость - закалённые и нержавеющие стали обрабатываются дольше алюминия.
• Число расточек с высоким классом точности - каждая требует чистовых проходов.
• Число установок - деталь, обрабатываемая с одной стороны, дешевле.
• Тираж - для опытных образцов основную часть составляет наладка.

Принимаем заказ от 1 шт, серию от 10 шт. От 100 шт предусмотрена скидка 15-20 %. Срок изготовления от 3 дней, точный называем в предложении.

Что прислать для расчёта

Нужны чертёж в PDF с техническими требованиями и 3D-модель в STEP или IGES. Укажите материал, допуски на посадки, шероховатость и требования к покрытию. Для ремонта пришлите образец. Подробнее - что прислать для расчёта детали. Простые плоские пластины дешевле заказать как обработку 2D фрезерованием.

Документы на партию и гарантия

К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся в архиве 5 лет. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Нет. Мы гарантируем соответствие чертежу и подтверждаем его протоколом. Прочность, подбор материала и испытания остаются за заказчиком.

Только по образцу с замером на КИМ и согласованием 3D-модели. Без документов на ответственную деталь мы не работаем.

Да, принимаем давальческий материал с сертификатом. Входной контроль материала входит в маршрут.

Фрезерованием и растачиванием получается Ra от 0,4 мкм. Более гладкая поверхность требует отдельной доводки, о ней мы сообщаем при расчёте.

Если чертёж их предусматривает, мы обсуждаем их отдельно при расчёте: они влияют на срок и стоимость.

Единичные детали от 1 шт, серия от 10 шт.
