Изготовление детали подвески на ЧПУ

Деталь подвески на ЧПУ: изготовление по документации заказчика

Подвеска связывает колесо с рамой и воспринимает ударные нагрузки. Её детали - рычаги, кронштейны, стойки, проушины, пластины крепления - должны быть одновременно лёгкими и прочными, а положение крепёжных отверстий определяет геометрию подвески: развал, схождение, ход. Ошибка в расстоянии между отверстиями на рычаге на десятые доли миллиметра смещает ось поворота и меняет поведение машины на дороге.

Мы изготавливаем детали подвески 3D фрезерованием на обрабатывающих центрах с ЧПУ строго по чертежам и техническим условиям заказчика: рычаги, кронштейны, стойки, проушины, переходные пластины. Делаем опытные и малосерийные изделия для разработки, доводки и ремонта. Тормозные, силовые и другие ответственные детали влияют на безопасность, поэтому разграничим ответственность. Мы отвечаем за соответствие детали чертежу и подтверждаем его протоколом КИМ, а расчёт на прочность, испытания и допуск к эксплуатации выполняет заказчик.

Технические возможности по этой позиции

Это возможности оборудования, а не заключение о прочности детали. Нагрузки и допуск к эксплуатации определяет заказчик. Для подвески особенно важен чертёж с радиусами переходов: от них зависит усталостный ресурс.

Материалы для деталей подвески

Подвеска работает на ударные и знакопеременные нагрузки. Материал и его состояние определяет конструктор.

Легированные стали

Сталь 40Х и 30ХГСА - распространённый выбор для рычагов и кронштейнов, воспринимающих высокие нагрузки. Они обрабатываются в улучшенном состоянии, а заготовки до 60 HRC можно резать напрямую. Стальные детали тяжелее алюминиевых, но выдерживают большие нагрузки.

Алюминиевые сплавы

Д16Т, 6061 и 6082 дают лёгкие детали: рычаги, стойки, кронштейны спортивной и лёгкой техники. Они хорошо обрабатываются, но чувствительны к концентраторам напряжений и усталости, поэтому радиусы переходов и качество поверхности особенно важны.

Нержавеющие стали

12Х18Н10Т и AISI 316L применяют для деталей в агрессивной среде: вблизи воды, солей, реагентов. Теплопроводность и прочность нержавейки ниже, чем у легированных сталей, это нужно учитывать при расчёте.

Какие детали подвески делаем

Разные детали подвески работают по-разному.

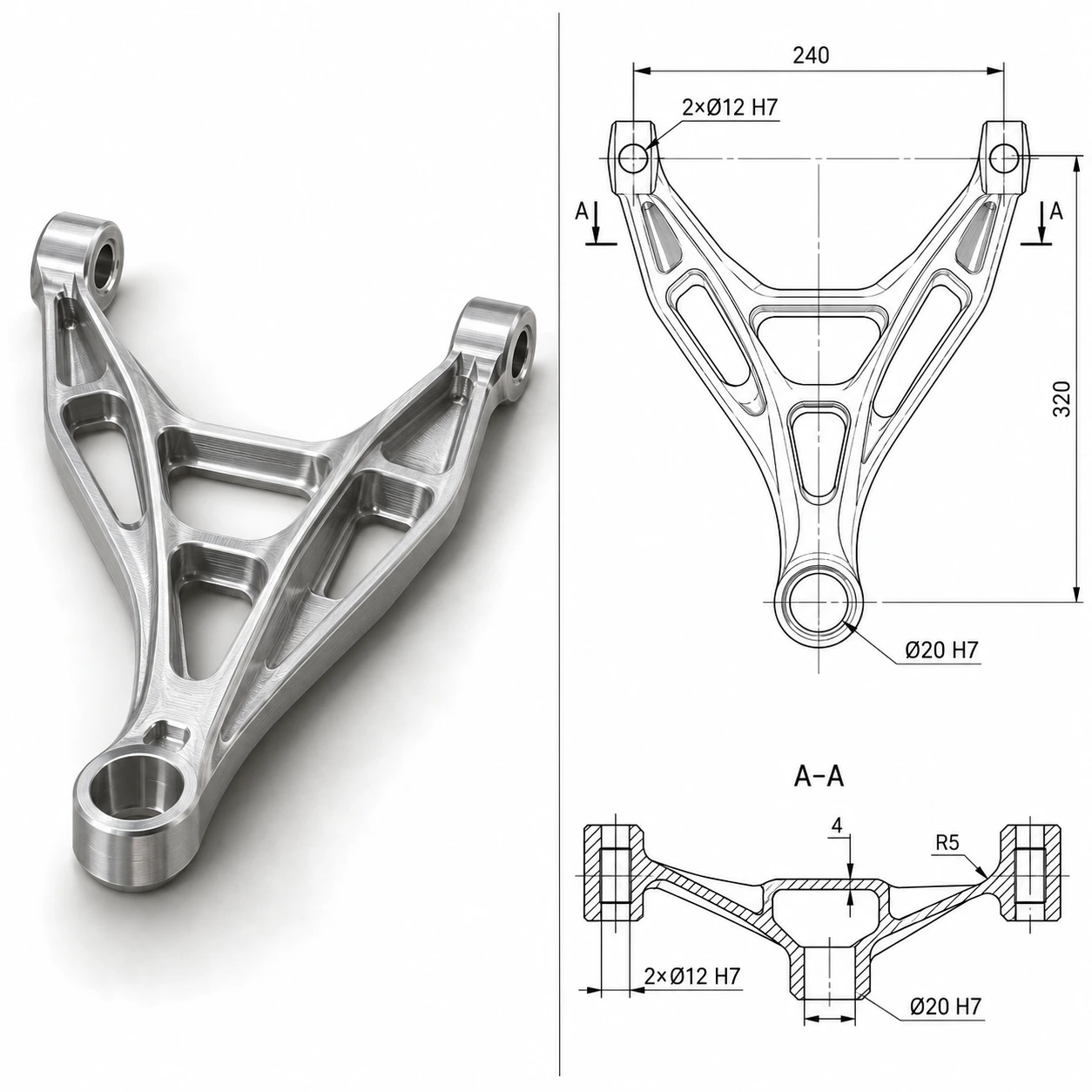

• Рычаги - две-три точки крепления, критично расстояние между осями отверстий.
• Кронштейны крепления к раме - плоскость привалки и положение крепёжных отверстий.
• Стойки и проушины - посадка под ось или палец, критичны диаметр и соосность.
• Переходные пластины - связывают узлы разной конфигурации, критична плоскостность.
• Опытные образцы - единичные детали для проверки геометрии.

Как изготавливается деталь подвески: маршрут по операциям

Для силовых деталей маршрут строится так, чтобы на ответственных переходах не оставалось следов инструмента.

• Входной контроль документации - проверяем чертёж, радиусы переходов и допуски положения отверстий.
• Программа в Mastercam или PowerMill - объёмные траектории для переходов и рёбер, отдельные проходы для отверстий.
• Заготовка - прокат или поковка с входным контролем материала.
• Черновая обработка - снимаем основной объём с запасом.
• Чистовая обработка переходов и поверхностей - радиусные переходы проходим без остановок, чтобы не оставлять рисок.
• Отверстия и посадки - растачиваем по координатам, посадки доводим до H7.
• Зачистка и контроль - кромки притупляются, положение отверстий и расстояния между осями замеряются на КИМ Zeiss.

Радиусные переходы мы обрабатываем без остановок в резе и без смены инструмента посреди поверхности: риска на переходе становится концентратором напряжений.

Точность детали подвески: что мы держим и как проверяем

Для рычага критично расстояние между осями отверстий и их параллельность. Эти параметры определяют геометрию подвески. Для кронштейна критичны плоскость привалки и положение крепежа, для стойки - диаметр и соосность посадки. Качество поверхности на переходах важно для ресурса.

Все размеры измеряем на КИМ Zeiss с погрешностью 0,0005 мм в единой системе координат и записываем в протокол. Для парных деталей (левый и правый рычаги) отдельно сравниваем размеры и фиксируем разность.

Где применяются детали подвески нашего изготовления

Такие детали заказывают для опытных и малосерийных проектов:

• Спортивная и внедорожная техника - нестандартные рычаги и кронштейны.
• Ремонт и восстановление - детали, снятые с производства.
• Прототипы транспортных средств - опытные образцы подвески.
• Испытательные стенды - кронштейны и узлы крепления.

Нюансы заказа деталей подвески

Радиусы переходов и качество поверхности

В рычагах и кронштейнах усталостная трещина начинается там, где сечение резко меняется или на поверхности остаются риски. Поэтому радиусы переходов выдерживаются по чертежу, а чистовые проходы по ним ведутся без остановок. После обработки поверхность не полируют, если это не оговорено, чтобы не нарушить размеры. Укажите в чертеже радиусы и требования к шероховатости переходов.

Сайлентблоки и втулки

Отверстия под резинометаллические шарниры и втулки делают с высокой точностью, потому что втулка запрессовывается с натягом. Диаметр, глубина и положение посадочного отверстия критичны. Присылайте данные втулки или каталог: мы проверим, что посадка по чертежу соответствует её размерам.

Масса и облегчение деталей

Лёгкие детали подвески улучшают динамику, и для этого в них делают карманы и рёбра. Облегчающие карманы обрабатываются объёмной фрезеровкой и не должны ослаблять места концентрации напряжений. Расположение и размер карманов определяет конструктор. Мы обрабатываем их по чертежу.

Покрытие и защита от коррозии

Детали подвески работают во влаге и грязи и нуждаются в защите: окраске, цинковании, анодировании. Покрытие меняет размеры посадок на микрометры, поэтому его указывают в чертеже. Места посадки втулок и контакта обычно остаются без толстого покрытия.

Парные и комплектные детали

Левая и правая стороны подвески обычно зеркальны, и размеры должны совпадать. Мы обрабатываем зеркальные детали в одной серии на одних режимах и записываем в протокол отклонения обеих, чтобы можно было сравнить. Маркировка гравировкой исключает путаницу при монтаже. Для комплектов из нескольких деталей полезно присылать сборочный чертёж.

Допуски положения и геометрия подвески

От положения осей отверстий на рычаге зависят углы установки колёс. Допуск на расстояние между осями задаёт конструктор, и мы выдерживаем его по чертежу. Для проверки полезно измерять не только расстояния, но и параллельность осей и их положение относительно базовой плоскости. Все три параметра записываются в протокол, и по ним можно заранее судить о геометрии подвески.

Контроль после обработки и приёмка

К партии деталей подвески прилагается протокол КИМ с реальными значениями расстояний между осями, параллельности и положения отверстий. По нему можно сравнить правую и левую детали и убедиться, что они подходят друг другу. Если у вас есть своя методика приёмки, пришлите её заранее, и мы измерим деталь так же.

Партии, сроки и что влияет на стоимость

Стоимость детали подвески считаем по чертежу за один рабочий день. Влияют:

• Сложность формы - рёбра и объёмные переходы обрабатываются дольше плоских.
• Материал и твёрдость - легированные стали и нержавейка дороже алюминия.
• Число и точность отверстий - каждое с жёстким положением.
• Требования к поверхности переходов - чистовые проходы с малым шагом.
• Тираж - для опытных образцов основную часть составляет наладка.

Принимаем заказ от 1 шт, серию от 10 шт. От 100 шт действует скидка 15-20 %. Срок изготовления от 3 дней, точный называем в предложении.

Что прислать для расчёта

Нужны чертёж в PDF с техническими требованиями и 3D-модель в STEP или IGES. Укажите материал, расстояния между осями, допуски положения, радиусы переходов и требования к покрытию. Подробнее - что прислать для расчёта детали. Простые плоские пластины дешевле заказать как обработку 2D фрезерованием.

Документы на партию и гарантия

К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся в архиве 5 лет. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Нет. Мы гарантируем соответствие чертежу. Расчёт на прочность, подбор материала и испытания выполняет заказчик.

Да. Обе детали обрабатываются в одной серии, а разность размеров записывается в протокол.

Если чертёж её предусматривает, мы обсуждаем термообработку отдельно при расчёте.

Только по образцу с замером на КИМ и согласованием модели.

Для лёгких нагрузок да, решение принимает конструктор с учётом усталости.

Единичные детали от 1 шт, серия от 10 шт.
