Изготовление детали с каналами охлаждения на ЧПУ

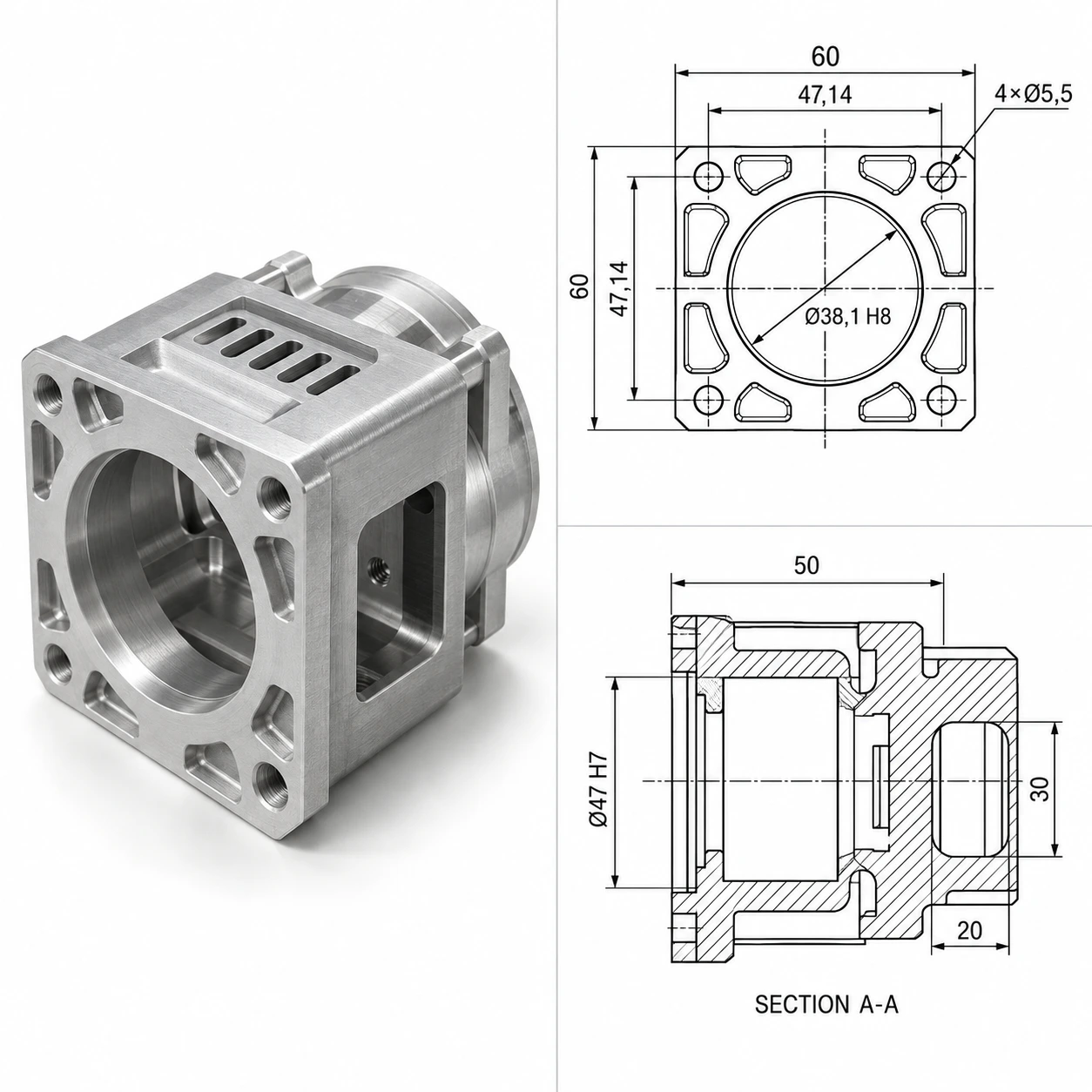

Деталь с каналами охлаждения на ЧПУ: канал рядом с рабочей поверхностью

Каналы охлаждения встраивают в детали, которые сильно нагреваются при работе: формы и оснастку, корпуса двигателей и электроники, плиты станков. Идея проста: внутри детали, как можно ближе к нагретой зоне, проходит канал, по которому прокачивают воду или масло. Но реализовать её сложнее, чем кажется. Канал должен идти ровно и быть на заданном расстоянии от рабочей поверхности: слишком далеко - охлаждение неэффективно, слишком близко - стенка не выдерживает нагрузку или давление жидкости.

Мы изготавливаем детали с каналами охлаждения фрезерованием и глубоким сверлением на обрабатывающих центрах с ЧПУ по чертежу или 3D-модели. Каналы могут быть сверлёными, выфрезерованными или комбинированными, с выходами на несколько граней, заглушками и резьбами под штуцеры. Принимаем единичные заказы и серии.

Технические возможности по этой позиции

Это возможности оборудования. Для деталей с каналами решающий параметр - соотношение длины и диаметра канала, а также расстояние до соседних поверхностей. Мы называем достижимые значения после анализа модели.

Материалы для деталей с каналами охлаждения

Материал детали задаётся её основной функцией, а каналы приходится приспосабливать к нему.

Конструкционные и инструментальные стали

Сталь 45, 40Х, 30ХГСА, У8А и Р6М5 используются для оснастки и нагруженных корпусов. В них сверление глубоких каналов идёт медленно, с частыми выводами сверла, зато стенки между каналами получаются прочными. Закалённые заготовки до 60 HRC обрабатываются скоростной обработкой.

Алюминиевые сплавы

6061, 6082, АД31 и Д16Т выбирают для лёгких деталей: корпусов электроники, плит, рамок. Каналы в алюминии сверлятся быстро, но тонкие перегородки между ними деформируются легче, чем в стали.

Нержавеющие стали и бронза

12Х18Н10Т, AISI 316L нужны, когда в каналах течёт агрессивная жидкость. Бронза БрАЖ9-4 применяется для деталей, где важны теплопроводность и износостойкость, например, в зонах трения.

Какие детали с каналами делаем

Тип детали определяет схему каналов и способ их выполнения.

• Формы и оснастка с контурным охлаждением - каналы проходят вокруг рабочей полости, критично расстояние до формообразующей поверхности.
• Корпуса электроники и двигателей - рубашка охлаждения вокруг нагретой зоны.
• Плиты охлаждения - плоские детали с каналами, выходящими на одну сторону.
• Детали со сверлёными каналами - прямые каналы в нескольких направлениях, закрытые заглушками.
• Комбинированные детали - часть канала выфрезерована, часть просверлена.

Как изготавливается деталь с каналами охлаждения: маршрут по операциям

Канал нужно провести точно и без отклонения. Для этого сначала фиксируются базы, а каналы сверлятся до чистовой обработки внешних поверхностей.

• Анализ модели - проверяем соотношение длины и диаметра каждого канала, расстояния до поверхностей и порядок установок.
• Программа в Mastercam - траектории глубокого сверления с выводом сверла для очистки, траектории фрезерования открытых каналов.
• Заготовка - блок или плита с припуском, назначаются базы, от которых отсчитывается положение каналов.
• Черновая обработка - формируем внешний контур, оставляя запас по рабочим поверхностям.
• Сверление и растачивание каналов - каналы выполняются по координатам, глубокие идут в несколько заходов с подачей СОЖ через шпиндель.
• Чистовая обработка рабочих поверхностей - после каналов доводим внешние поверхности, чтобы проверить толщину стенки.
• Резьбы, заглушки, контроль - нарезаем резьбы, обрабатываем посадки под заглушки, замеряем положение каналов и толщину стенок на КИМ Zeiss.

Чистовую обработку рабочих поверхностей мы делаем после каналов: если канал уведёт в сторону, будет видно по толщине стенки, и деталь можно исправить до финала.

Точность детали с каналами: что мы держим и как проверяем

Главный параметр - положение канала относительно рабочей поверхности. Оно определяет теплоотвод и прочность стенки. Второй - прямолинейность канала: при глубоком сверлении сверло уходит в сторону, и канал оказывается не там, где нужно. Третий - качество резьб и посадок под заглушки.

Положение каналов измеряем на КИМ Zeiss с погрешностью 0,0005 мм, а толщину стенок по контрольным сечениям. Результат записывается в протокол, где видны реальные расстояния до поверхностей.

Герметичность детали в сборе проверяет заказчик: мы отвечаем за геометрию, которую можно измерить.

Где применяются детали с каналами охлаждения нашего изготовления

Детали с каналами охлаждения заказывают для оборудования, которое нагревается при работе:

• Литьевая и штамповая оснастка - контурное охлаждение форм.
• Электроника и силовые установки - корпуса с рубашкой охлаждения.
• Станочное оборудование - шпиндельные узлы и плиты.
• Опытные образцы - детали для проверки схем охлаждения.

Нюансы заказа деталей с каналами охлаждения

Глубокое сверление: где предел

При сверлении отверстия глубиной в десятки диаметров сверло неизбежно отклоняется. Чтобы удержать канал на месте, используют специальные сверла и снижают подачу, но физический предел остаётся. Если длина канала близка к предельной, мы предложим сверлить с двух сторон навстречу друг другу, и сообщим, какая допустима погрешность на стыке.

Расстояние между каналами и до поверхности

Между соседними каналами и между каналом и поверхностью должна оставаться стенка достаточной толщины. Её минимум зависит от материала и давления жидкости. Мы проверяем модель на этот параметр до запуска и сообщаем, если какая-то стенка выглядит тоньше допустимой для обработки.

Промывка и чистота каналов

После сверления в каналах остаются стружка и эмульсия. Мы промываем деталь, но для оснастки, где канал забивается и перегревается, рекомендуем продувку и контроль потока на вашей стороне перед установкой.

Заглушки и герметичность выходов

Каналы, просверленные насквозь или с технологических сторон, закрывают заглушками. Резьбовые заглушки ставят на герметик, запрессованные требуют точной посадки, шариковые вклинивают в канал. Тип заглушки должен быть указан в чертеже, потому что от него зависит диаметр и допуск посадочного отверстия. Ошибка в посадке приводит к течи в самой заглушке.

Проверка проходимости каналов

После сверления и промывки важно убедиться, что канал свободен по всей длине. Удобный способ - продувка сжатым воздухом и контроль потока на выходе. Рекомендуем выполнять её на вашей стороне перед установкой детали: так вы проверите не только геометрию, но и чистоту каналов в вашей среде.

Партии, сроки и что влияет на стоимость

Стоимость детали с каналами считаем по чертежу или модели за один рабочий день. Влияют:

• Количество и длина каналов - глубокие каналы требуют много времени.
• Соотношение длины и диаметра - чем оно больше, тем осторожнее режим.
• Материал - закалённые стали и нержавейка обрабатываются дольше алюминия.
• Число граней с обработкой - каждая установка увеличивает наладку.
• Тираж - программа и наладка делаются один раз.

Прототип принимаем от 1 шт, серию от 10 шт. От 100 шт предусмотрена скидка 15-20 %, регулярные заказы закрываем рамочным договором с фиксированной ценой на квартал. Срок изготовления от 3 дней.

Что прислать для расчёта

Нужны чертёж в PDF и 3D-модель в STEP или IGES. Укажите материал, диаметры и глубины каналов, расстояние до рабочих поверхностей, резьбы и посадки под заглушки. Подробнее - что прислать для расчёта детали. Детали без каналов и с плоской формой дешевле заказать как обработку 2D фрезерованием.

Документы на партию и гарантия

К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся в архиве 5 лет, повторный заказ запускается по готовой программе. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Сверлом получаются прямые каналы. Изогнутые траектории получаются из нескольких прямых участков, сходящихся под углом, либо фрезеровкой открытого канала с последующим закрытием. Какой вариант подходит, зависит от вашей конструкции.

Зависит от диаметра и материала. Глубокие каналы мы сверлим с двух сторон или в несколько заходов. Конкретное значение называем после анализа модели.

Измеряем входные отверстия и толщину стенок на КИМ в контрольных сечениях. Прямой замер внутреннего канала по всей длине в протоколе не заявляем.

Да, обрабатываем посадки под резьбовые и запрессованные заглушки по чертежу.

Да, скоростная обработка позволяет резать закалённые стали до 60 HRC. Глубокое сверление в закалённой стали обсуждается отдельно.

Единичные детали принимаем от 1 шт, серия от 10 шт.
