Изготовление детали шасси на ЧПУ

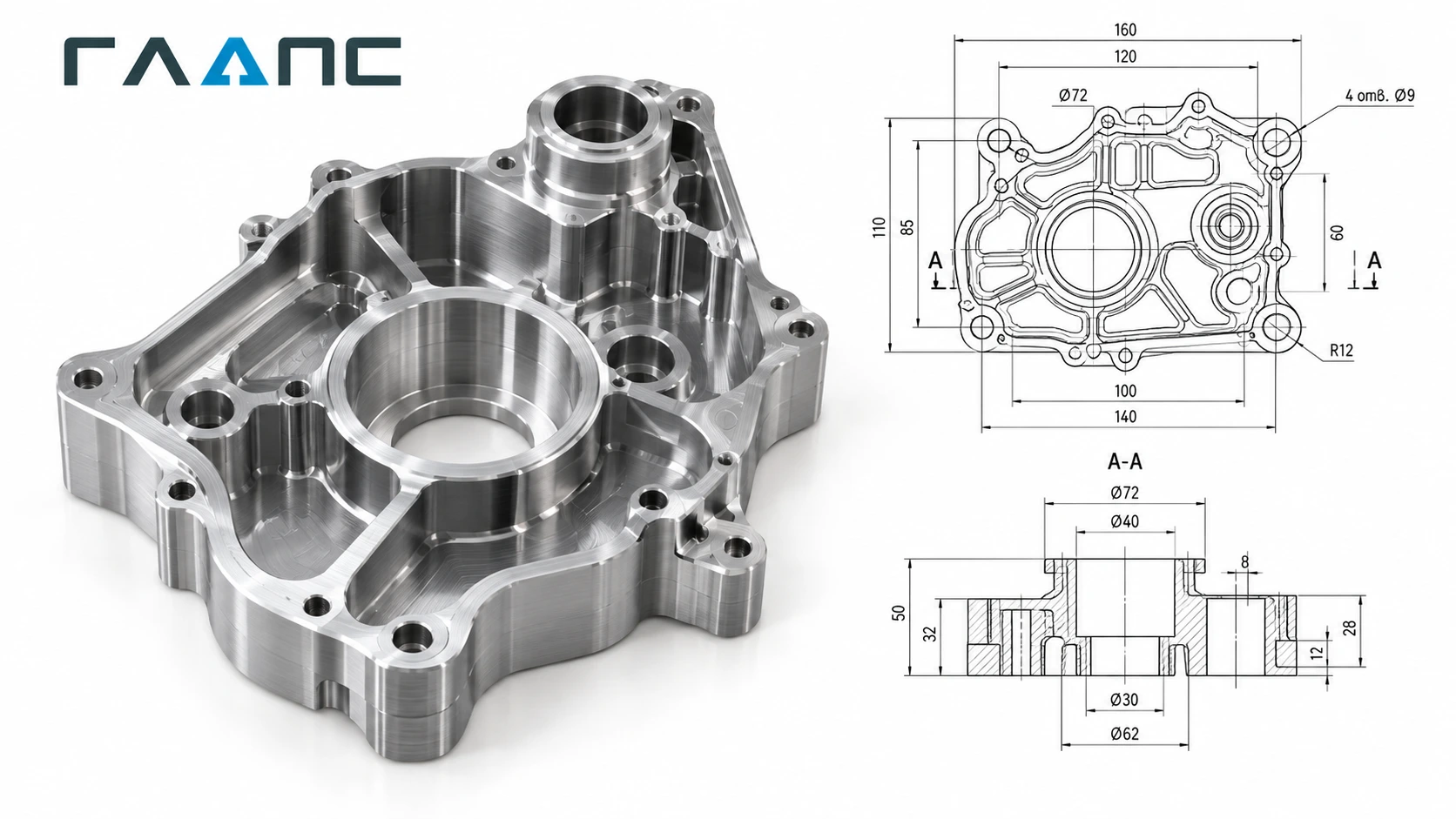

Деталь шасси на ЧПУ: несущие плиты, кронштейны и узлы крепления

Шасси несёт на себе все остальные узлы машины: двигатель, трансмиссию, оборудование, нагрузку. Его детали - плиты, кронштейны, стойки, узлы крепления осей и колёс - должны быть жёсткими и сохранять положение отверстий под нагрузкой. Если несущая плита изогнута, все узлы на ней смещаются, а если отверстия кронштейна не совпадают с рамой, при затяжке болтов конструкция перекашивается.

Мы изготавливаем детали шасси транспортных средств, мобильных платформ, тележек и роботов 3D фрезерованием на обрабатывающих центрах с ЧПУ строго по чертежам заказчика: несущие плиты, кронштейны, стойки, узлы крепления. Принимаем опытные и малосерийные детали. Тормозные, силовые и другие ответственные детали влияют на безопасность, поэтому разграничим ответственность. Мы отвечаем за соответствие детали чертежу и подтверждаем его протоколом КИМ, а расчёт на прочность, испытания и допуск к эксплуатации выполняет заказчик.

Технические возможности по этой позиции

Это возможности оборудования. Рабочее поле 1350 × 630 мм определяет габарит, обрабатываемый за одну установку. Более крупные детали шасси мы обсуждаем отдельно: возможна обработка по частям с согласованием стыковки.

Материалы для деталей шасси

Шасси работает на нагрузку и вибрацию, поэтому материал выбирают по жёсткости и массе.

Конструкционные стали

Сталь 45, 40Х и 30ХГСА дают жёсткие несущие детали, хорошо переносящие нагрузки и вибрацию. Стальные детали шасси тяжелы, но надёжны. Заготовки до 60 HRC мы обрабатываем напрямую.

Алюминиевые сплавы

Д16Т, 6061 и 6082 применяют для лёгких платформ и кронштейнов, где масса влияет на характеристики. Алюминий менее жёсток и хуже переносит ударные нагрузки, поэтому в нагруженных местах детали делают толще.

Нержавеющие стали

12Х18Н10Т и AISI 304 используют для шасси, работающего во влажной и агрессивной среде: пищевая, химическая, морская техника.

Как изготавливается деталь шасси: маршрут по операциям

Для несущих деталей главное - сохранить плоскостность и положение отверстий после снятия большого объёма материала.

• Анализ чертежа и габаритов - проверяем, помещается ли деталь в рабочее поле, определяем схему закрепления без прогиба.
• Программа в Mastercam - траектории для плоскостей, карманов и отверстий с равномерной нагрузкой.
• Заготовка - плита или поковка с припуском, назначаются базы.
• Черновая обработка - снимаем основной объём симметрично, чтобы снизить коробление.
• Чистовая обработка плоскостей и посадок - привалочные плоскости идут на проход, посадки доводятся до H7.
• Отверстия и резьбы - по координатам, резьбы нарезаются и контролируются.
• Зачистка и контроль - кромки притупляются, плоскостность и положение отверстий измеряются на КИМ Zeiss.

Если деталь большая, схема закрепления выбирается так, чтобы зажим не изгибал её: иначе после снятия она вернётся к прежней форме и размеры уйдут.

Какие детали шасси делаем

Тип детали определяет схему обработки.

• Несущие плиты - большая плоскость с массивом отверстий, критичны плоскостность и положение отверстий.
• Кронштейны крепления узлов - крепят двигатель, мотор-колесо или оборудование, критичны плоскость и отверстия.
• Стойки и колонны - вертикальные опоры, критична перпендикулярность.
• Узлы крепления осей и колёс - посадки под оси, критичны диаметр и соосность.
• Переходные и усиливающие пластины - связывают элементы рамы.

Точность детали шасси: что мы держим и как проверяем

Для несущих плит критичны плоскостность и положение отверстий крепления, для кронштейнов - плоскость привалки и совпадение с рамой, для узлов осей - диаметры посадок и соосность. От этих параметров зависит, соберётся ли шасси без перекосов.

Размеры измеряем на КИМ Zeiss с погрешностью 0,0005 мм и записываем в протокол. Плоскостность больших деталей проверяем в нескольких зонах, чтобы выявить прогиб по длине.

Где применяются детали шасси нашего изготовления

Детали шасси заказывают для различной техники:

• Мобильные платформы и роботы - несущие плиты и кронштейны.
• Специальная и спортивная техника - малые серии нестандартных деталей.
• Ремонт - замена деталей, снятых с производства.
• Опытные образцы - детали для проверки компоновки.

Нюансы заказа деталей шасси

Совпадение отверстий с рамой

Самая частая проблема при сборке шасси - не совпадают отверстия детали и рамы. Если рама уже изготовлена, пришлите её чертёж или привезите сопрягаемую деталь: мы сверим координаты отверстий и допуски и сделаем кронштейн под реальную раму, а не под номинал. Это особенно важно, когда рама сварная и имеет собственные отклонения.

Вибрация и ослабление резьбовых соединений

На шасси резьбовые соединения испытывают вибрацию и могут самоотворачиваться. Для таких мест используют стопорные шайбы, контргайки или фиксаторы резьбы, а в деталях предусматривают соответствующие плоскости и выточки. Укажите тип крепёжных элементов, и мы обработаем площадки под них.

Массивные детали и транспортировка

Крупные несущие плиты тяжелы, и при перевозке их легко повредить: достаточно удара об угол, чтобы смялась привалочная плоскость. Мы упаковываем такие детали с защитой баз и привалочных плоскостей. Для крупных плит заранее обсудите способ погрузки на вашей стороне.

Облегчение и жёсткость

Снизить массу несущей плиты можно карманами и рёбрами, но слишком большие карманы уменьшают жёсткость и увеличивают риск коробления. Баланс подбирает конструктор. Мы выполняем карманы по чертежу и при необходимости чередуем стороны обработки, чтобы плита не накопила напряжение.

Допуски сборки и компенсация

На шасси собирается много деталей, и допуски каждой складываются. Чтобы сборка не требовала подгонки, в конструкции предусматривают овальные отверстия, компенсаторные шайбы или регулировку. Конструктор определяет, где допустимо отклонение, а где нет. Мы выдерживаем допуски по чертежу и указываем в протоколе, на какую часть поля допуска пришлись фактические размеры.

Массивы отверстий и накопление погрешности

Если в плите много отверстий, погрешность положения может накапливаться. Чтобы этого не было, все отверстия обрабатываются от одной базы по координатам, а не от предыдущего отверстия. Мы измеряем положение в системе координат всей детали. Это важно для плит, на которые ставятся узлы с собственной сеткой крепления.

Защита поверхностей при хранении и перевозке

Стальные детали шасси при хранении ржавеют, и ржавчина портит привалочные плоскости. После обработки мы можем законсервировать детали, если это указано в заказе, а алюминиевые защищаем упаковкой. Для длительного хранения заранее обсудите консервацию. Если нужна окраска или другое покрытие, укажите его в чертеже вместе с зонами, которые нельзя покрывать.

Сварные узлы и механическая обработка

Часто детали шасси приваривают к раме, и после сварки они ведутся. Чтобы привалочные поверхности оставались ровными, их обрабатывают после сварки либо оставляют припуск и дорабатывают. Если вы заказываете механическую обработку сварного узла, пришлите чертёж узла, а не только отдельной детали, и укажите, какие поверхности нужно обработать после сварки.

Партии, сроки и что влияет на стоимость

Стоимость детали шасси считаем по чертежу за один рабочий день. Влияют:

• Габарит и масса заготовки - крупная деталь обрабатывается и закрепляется дольше.
• Объём снимаемого материала - массивные карманы и рёбра увеличивают время.
• Материал и твёрдость - сталь и нержавейка дороже алюминия.
• Число и точность отверстий - каждое с жёстким положением.
• Тираж - для опытных образцов основную часть составляет наладка.

Принимаем заказ от 1 шт, серию от 10 шт. От 100 шт действует скидка 15-20 %. Срок изготовления от 3 дней.

Что прислать для расчёта

Нужны чертёж в PDF и 3D-модель в STEP или IGES. Укажите материал, габариты, допуски плоскостности и положение отверстий, а также схему сопряжения с рамой. Подробнее - что прислать для расчёта детали. Простые плоские пластины дешевле заказать как обработку 2D фрезерованием.

Документы на партию и гарантия

К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся в архиве 5 лет. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Рабочее поле станка 1350 × 630 мм. Пришлите габариты, мы подтвердим, проходит ли деталь за одну установку.

Нет. Мы гарантируем соответствие чертежу. Прочность и допуск к эксплуатации определяет заказчик.

Да, принимаем материал с сертификатом.

Делим обработку на черновую и чистовую, снимаем материал симметрично и измеряем деталь на свободном состоянии.

Да, как давальческое сырьё с чертежом и базами.

Единичные детали от 1 шт, серия от 10 шт.
