Изготовление детали тормозной системы на ЧПУ

Деталь тормозной системы на ЧПУ: изготовление по документации заказчика

Тормозная система - один из самых ответственных узлов в любой машине, и детали для неё изготавливают с особым вниманием. К типичным заказам относятся корпуса суппортов, цилиндры, кронштейны колодок, держатели и переходные пластины. Общее у них одно: размеры посадок и плоскостей влияют на то, как усилие передаётся на колодку, и допуск здесь считается в сотых долях миллиметра.

Мы изготавливаем детали тормозных систем объёмной фрезеровкой на обрабатывающих центрах с ЧПУ строго по чертежам и техническим условиям заказчика. Важно понимать границы: мы воспроизводим геометрию и подтверждаем её протоколом КИМ, но проектирование узла, выбор материала, испытания и допуск к эксплуатации остаются за заказчиком. Такой формат подходит для опытных и малосерийных изделий, ремонта редкой техники и прототипов.

Технические возможности по этой позиции

Это возможности оборудования, а не сертификация детали. Расчёт на прочность, подбор материала и испытания выполняет заказчик. Мы не принимаем работу без чертежа и технических требований.

Материалы для деталей тормозных систем

Материал детали задаёт конструктор. Он выбирается по нагрузке, нагреву и массе, мы работаем с давальческим материалом заказчика.

Конструкционные стали

Сталь 45, 40Х и 30ХГСА применяют для нагруженных деталей: кронштейнов, держателей, стальных частей суппортов. Эти стали хорошо обрабатываются и допускают последующую термообработку, если она предусмотрена чертежом. Если чертёж предусматривает термообработку, обсуждаем её отдельно при расчёте.

Алюминиевые сплавы

Д16Т, 6061 и 6082 выбирают для корпусов суппортов и кронштейнов, где важна масса и отвод тепла. Алюминий обрабатывается быстро, допускает анодирование, но требует внимательного расчёта на нагрев.

Нержавеющие стали

12Х18Н10Т и AISI 304 используют для элементов, подверженных воздействию воды и реагентов. Нержавеющая сталь обрабатывается медленнее и требует щадящих режимов из-за наклёпа.

Какие детали тормозных систем делаем

Детали различаются функцией, и от этого зависят критичные размеры.

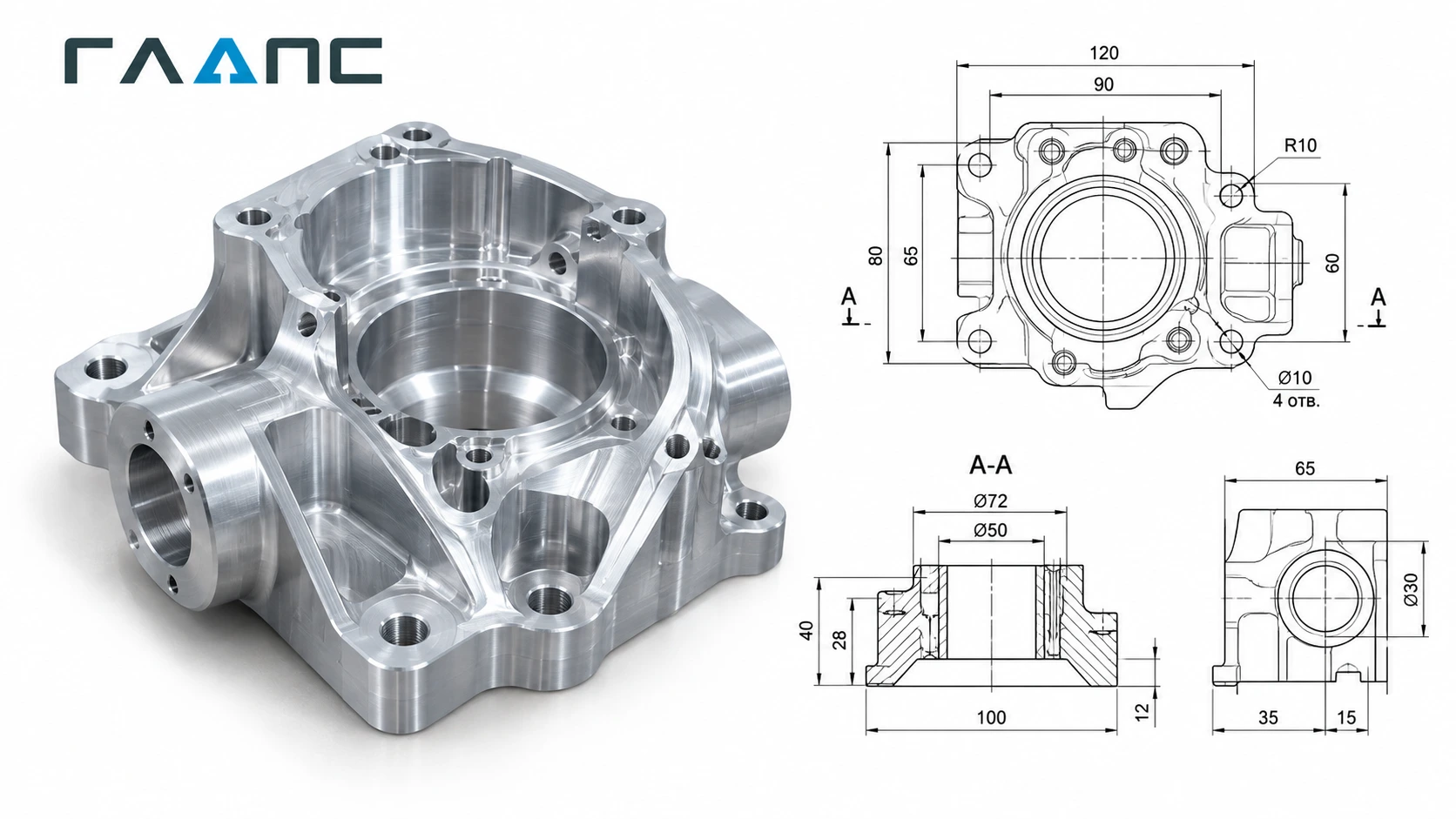

• Корпус суппорта - цилиндры под поршни и плоскости колодок, критичны чистота цилиндров и параллельность.
• Цилиндры и стаканы - точная расточка с чистой поверхностью под уплотнение.
• Кронштейны колодок - держатели, критичны положение крепёжных отверстий и плоскости.
• Переходные пластины - связывают суппорт с остальной конструкцией, нужна плоскостность.
• Опытные образцы - единичные детали по эскизу или образцу.

Как изготавливается деталь тормозной системы: маршрут по операциям

Здесь особенно важна полная прослеживаемость операций: каждая выполняется по чертежу, и все ответственные размеры измеряются.

• Входной контроль документации - проверяем чертёж и технические требования, выясняем, какие размеры критичны.
• Программа в Mastercam или PowerMill - траектории для цилиндров, плоскостей и внешней формы.
• Заготовка - прокат, поковка или давальческая заготовка с входным контролем материала.
• Черновая обработка - формируем контур и основные полости с запасом.
• Чистовая обработка цилиндров и плоскостей - цилиндры доводим по H7 несколькими проходами с подачей СОЖ через шпиндель, плоскости фрезеруем на проход.
• Отверстия и резьбы - обрабатываем по координатам, резьбы контролируем калибрами.
• Заусенцы, промывка и контроль - тщательно зачищаем кромки и каналы, промываем, измеряем ответственные размеры на КИМ Zeiss и записываем в протокол.

Кромки каналов в тормозных деталях зачищаются особенно тщательно: заусенец, попавший в систему, мешает работе поршня и уплотнений.

Точность детали тормозной системы: что мы держим и как проверяем

Для суппорта и цилиндров критичны диаметр и чистота цилиндрической поверхности: от них зависит ход поршня и работа уплотнения. Для кронштейнов колодок критичны параллельность опорных плоскостей и положение крепёжных отверстий: от них зависит, как колодка прижимается к диску.

Размеры мы измеряем на КИМ Zeiss с погрешностью 0,0005 мм и записываем в протокол с реальными значениями. К партии также прикладывается сертификат на материал и акт ОТК. Допуск детали к эксплуатации в тормозной системе определяют испытания, которые проводит заказчик.

Где применяются детали тормозных систем нашего изготовления

Такие детали заказывают для опытных и малосерийных проектов:

• Спортивная и специальная техника - малые серии нестандартных суппортов.
• Ремонт редкой техники - детали, снятые с производства.
• Опытные образцы - детали для испытаний новых конструкций.
• Промышленные тормозные механизмы - кронштейны и корпусные детали малых серий.

Нюансы заказа детали тормозной системы

Ответственность за применение

Тормозные детали влияют на безопасность, поэтому важно разграничить ответственность. Мы отвечаем за то, что деталь соответствует чертежу, и подтверждаем это протоколом. Проверку конструкции, испытания и решение о допуске к эксплуатации выполняет заказчик. Мы не даём заключений о пригодности детали для установки на транспортное средство.

Входной контроль материала

Если материал ваш, мы принимаем его с сертификатом и сверяем марку с чертежом до запуска. Если материал закупаем мы, сертификат прикладывается к партии. Для ответственных деталей рекомендуем сохранять сертификат вместе с паспортом изделия.

Цилиндр и уплотнение: что указать в чертеже

Для цилиндра важно указать диаметр с полем допуска, шероховатость, глубину и форму дна, а также размеры канавок под уплотнения. Без этих данных мы не можем обработать цилиндр под ваше уплотнение. Если чертежа на цилиндр нет, пришлите образец и документацию на уплотнение.

Прослеживаемость партии

Для деталей, влияющих на безопасность, важно знать, из какой плавки материала и в какой партии изготовлена конкретная деталь. Мы выдаём паспорт изделия с номером партии и сертификат на материал, а при необходимости наносим гравировкой номер детали. Это упрощает разбор, если позже возникнут вопросы к конкретной партии.

Покрытие и защита от коррозии

Тормозные детали часто работают во влажной и грязной среде, и защита от коррозии для них важна. Вид покрытия зависит от материала и условий: для алюминия это анодирование, для стали гальваническое покрытие или краска. Покрытие меняет размеры на микрометры, поэтому его нужно указывать в чертеже, и мы учитываем это при обработке посадок.

Партии, сроки и что влияет на стоимость

Стоимость детали тормозной системы считаем по чертежу за один рабочий день. Влияют:

• Материал - нержавейка и легированные стали обрабатываются дольше алюминия.
• Число и точность цилиндров - каждый цилиндр - отдельная операция с чистовыми проходами.
• Требования к чистоте поверхности - Ra 0,4 мкм достигается мелким шагом.
• Дополнительные операции - термообработка и покрытие согласуются при расчёте.
• Тираж - для опытных образцов основную часть составляет наладка.

Принимаем заказ от 1 шт, серию от 10 шт. От 100 шт действует скидка 15-20 %. Срок изготовления от 3 дней, точный срок называем в предложении.

Что прислать для расчёта

Нужны чертёж в PDF с техническими требованиями и 3D-модель в STEP или IGES. Укажите материал, размеры и допуски цилиндров, требования к шероховатости и покрытию. Для ремонта пришлите образец в неизношенном состоянии. Подробнее - что прислать для расчёта детали. Плоские пластины без сложной формы дешевле делать 2D фрезерованием.

Документы на партию и гарантия

К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся в архиве 5 лет, поэтому повторный заказ запускается по готовой программе. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Нет. Мы гарантируем соответствие чертежу и подтверждаем размеры протоколом. Прочность, подбор материала и испытания тормозной системы остаются за заказчиком.

Только по образцу с замером на КИМ и согласованием 3D-модели. Без документов на ответственную деталь мы не работаем.

Если чертёж предусматривает термообработку, мы обсуждаем её отдельно при расчёте: она влияет на срок и стоимость.

Фрезерованием и растачиванием получается Ra от 0,4 мкм. Для более гладкой поверхности применяется отдельная доводка, о ней мы сообщаем при расчёте.

Да, принимаем давальческий материал с сертификатом. Входной контроль материала входит в маршрут.

Принимаем от 1 шт для опытных образцов, серия начинается от 10 шт.
