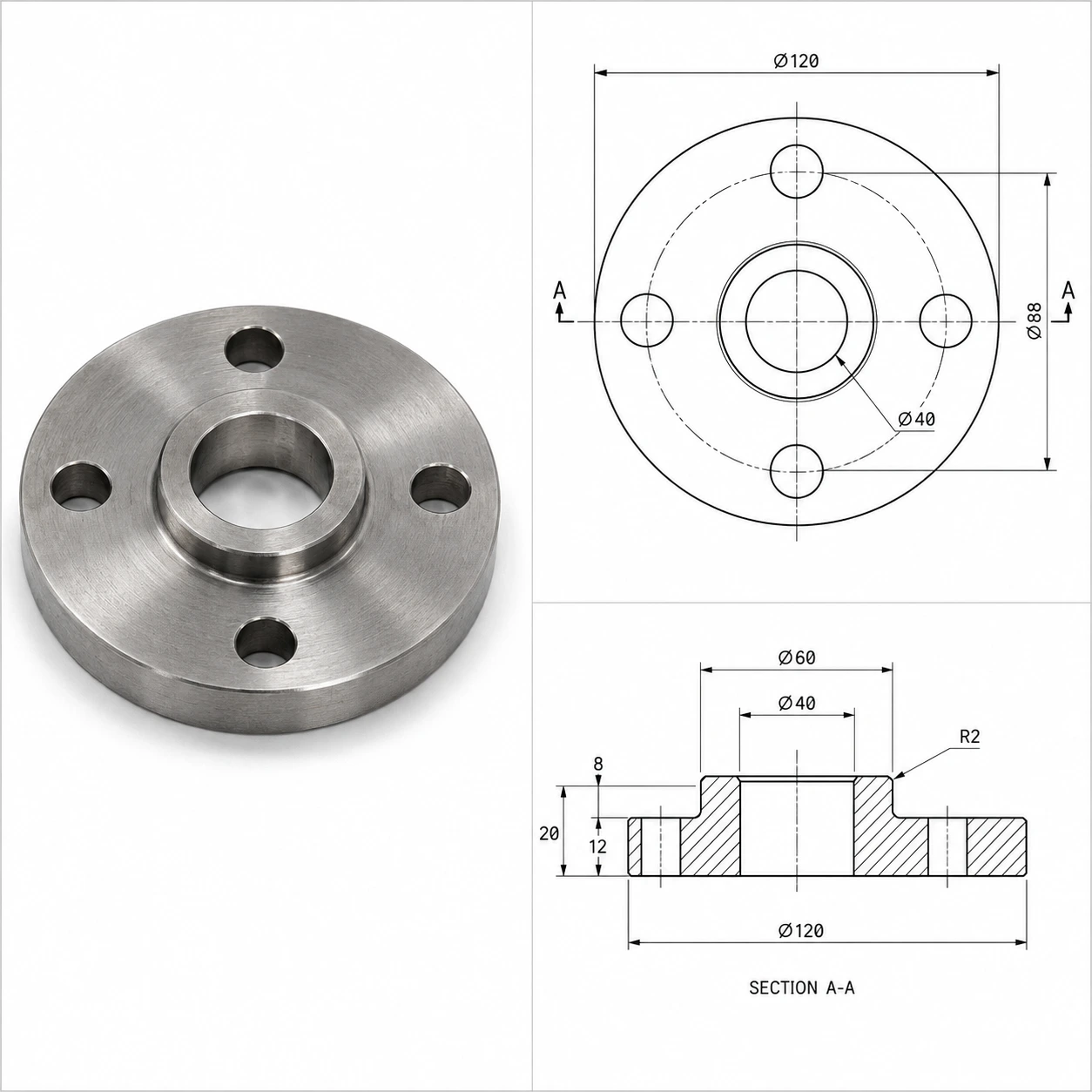

Изготовление фланцев по чертежам: что входит в работу
Фланец соединяет два элемента трубопровода или узла и одновременно удерживает уплотнение между ними. От него требуется не прочность сама по себе, а точное совпадение геометрии с ответной деталью: шаг болтовых отверстий, плоскостность привалочной поверхности, посадочный диаметр. Ошибка в любом из этих размеров приводит к тому, что прокладка обжимается неравномерно и соединение начинает течь под нагрузкой.
Изготавливаем фланцы 2D фрезерованием на станках с ЧПУ по чертежу, 3D-модели или образцу существующей детали. Принимаем как единичные позиции взамен вышедших из строя, так и серийные партии для собственного производства заказчика. На выходе передаём готовую деталь в чертёжных размерах с документами на партию, а не заготовку под доработку.
Технические возможности по этой позиции
| Параметр | Значение |
|---|---|
| Рабочее поле станка | 1350 × 630 мм |
| Толщина заготовки | лист и блок до 150 мм |
| Точность 2D-обработки | ±0,05 мм |
| Точность на ответственных размерах | до ±0,01 мм |
| Шероховатость | Ra 0,8–3,2 мкм |
| Обороты шпинделя | до 18 000 об/мин |
| Оси обработки | 3 и 4 оси |
| Минимальная партия | от 10 шт, единичные позиции по согласованию |
| Срок изготовления | от 2 рабочих дней |
Габарит рабочего поля определяет максимальный диаметр фланца, который проходит за одну установку. Если деталь в него не укладывается, скажем об этом на этапе расчёта и предложим альтернативу, а не возьмём заказ, который не сможем выполнить в заявленной точности.
Материалы для фланцев
Марку выбирают не по прочности, а по рабочей среде и температуре. Фланец, который годами стоит на воде, и фланец в контуре с кислотой это разные материалы при одинаковом чертеже.
Углеродистые и низколегированные стали
Ст3 и сталь 20 подходят для воды, воздуха, масел и нейтральных сред при умеренных температурах. Это самый дешёвый вариант, но такой фланец обязательно требует защитного покрытия, иначе корродирует по торцу и в зоне отверстий. Сталь 09Г2С прочнее и сохраняет вязкость на морозе, поэтому её берут для наружных установок и нагруженных соединений.
Нержавеющие стали
12Х18Н10Т и её зарубежный аналог AISI 304 закрывают большинство задач, где есть влага, пар или слабоагрессивная среда. Для пищевых и фармацевтических линий это фактически стандарт: поверхность не требует покрытия и легко моется. AISI 316 добавляет стойкость к хлоридам, её выбирают там, где 304 уже недостаточно.
Алюминий и цветные сплавы
Д16Т и сплавы АМг применяют, когда критична масса узла: на подвижных конструкциях, в мобильном оборудовании, в авиационной технике. Алюминиевый фланец заметно легче стального того же типоразмера, но хуже держит усилие затяжки, поэтому момент на болтах приходится ограничивать. Латунь и бронза используются реже, в основном для арматуры малых диаметров.
Типы фланцев, которые изготавливаем
- Приварные - основной тип для трубопроводной обвязки. Привариваются к трубе, требуют точной соосности отверстия под трубу и привалочной плоскости.
- Глухие заглушки - закрывают конец линии или неиспользуемый патрубок. Проще в изготовлении, но требования к плоскостности здесь те же.
- Свободные на отбортовке - фланец не приварен и проворачивается, что позволяет совместить отверстия при монтаже без вращения трубы.
- Переходные - соединяют элементы с разным шагом отверстий или разным диаметром. Изготавливаются только по чертежу.
- Нестандартные по эскизу - когда деталь не попадает ни под один типоразмер: нетиповой шаг, смещённые отверстия, дополнительные приливы и бобышки.
Работаем по чертежу заказчика или по образцу снятой детали. Если фланец изготавливается взамен изношенного, образец нужен обязательно: по нему снимаются фактические размеры ответной части, которые могли уйти от первоначального чертежа за время эксплуатации.
Как изготавливается фланец: маршрут по операциям
- Разбор чертежа. Технолог определяет, какие размеры критичны, а какие идут по общим допускам, и выбирает схему базирования.
- Подбор заготовки. Лист, плита или отрезок круга с припуском под обработку с двух сторон.
- Программирование. Разработка управляющей программы с расчётом траектории контура, шага отверстий и режимов резания.
- Базирование. Заготовка закрепляется так, чтобы весь контур и все отверстия выполнялись за одну установку. Каждая переустановка добавляет погрешность к шагу отверстий.
- Черновой проход. Снятие основного припуска по наружному контуру и в центральном отверстии.
- Обработка привалочной плоскости. Торцевое фрезерование поверхности, на которую ляжет прокладка.
- Сверление болтовых отверстий. Выполняется по координатам из программы, а не по разметке, поэтому шаг воспроизводится одинаково на всей партии.
- Чистовой проход и фаска. Вывод размеров в допуск, снятие фаски по кромкам.
- Контроль. Замер геометрии, при заказе протокола - обмер на координатно-измерительной машине.
Точность, допуски и контроль
У фланца три размера, от которых зависит работоспособность соединения. Первый - диаметр расположения болтовых отверстий и шаг между ними: при отклонении болты не заходят или заходят с натягом, который перекашивает фланец при затяжке. Второй - плоскостность привалочной поверхности: волнистость приводит к тому, что прокладка обжимается сильнее по одному краю и слабее по другому. Третий - соосность центрального отверстия с наружным контуром.
Стандартная точность 2D-обработки составляет ±0,05 мм, на ответственных размерах выходим на ±0,01 мм. Шероховатость привалочной поверхности Ra 0,8–3,2 мкм в зависимости от типа уплотнения: под мягкую прокладку допустима более грубая поверхность, под металлическое кольцо требуется чище.
На производстве действует пятиступенчатый контроль: входной контроль материала, контроль после черновой обработки, межоперационный, финишный и выходной. По запросу оформляем протокол обмера на координатно-измерительной машине Zeiss с точностью измерения 0,0005 мм.
Где применяются фланцы нашего изготовления
Трубопроводная обвязка технологического оборудования: соединение участков линии, подключение насосов, фильтров и арматуры. Здесь фланец нужен не столько для прочности, сколько для разборности: узел должен раскрываться на обслуживание без резки трубы.
Насосные и компрессорные станции, где фланцы принимают вибрационную нагрузку и требуют контроля затяжки. Теплообменное оборудование с фланцевыми крышками, которые снимают для чистки трубного пучка. Пищевые производства, где обязательна нержавеющая сталь и гладкая поверхность шва и торца. Вентиляционные системы, где фланец соединяет секции воздуховодов.
Отдельная задача - изготовление фланца взамен детали, снятой с производства. В этом случае работаем по образцу с обмером, а при необходимости восстанавливаем чертёж.
Партии, сроки и что влияет на цену
Цена этой позиции начинается от 700 ₽. Итоговая стоимость считается по чертежу и зависит от нескольких факторов.
| Фактор | Как влияет |
|---|---|
| Материал | Нержавейка дороже углеродистой стали и обрабатывается медленнее |
| Диаметр и толщина | Определяют расход металла и машинное время |
| Число болтовых отверстий | Каждое отверстие это отдельная операция в цикле |
| Требования к шероховатости | Ra ниже 0,8 мкм требует дополнительного прохода |
| Тираж | Программирование и наладка выполняются один раз на всю партию |
На единичной детали вся подготовка ложится на одну позицию, поэтому цена штуки максимальна. На партии от 10 шт она заметно снижается, на серии от 100 шт разница становится кратной. Срок изготовления от 2 рабочих дней для типовых позиций, на крупные партии составляем график поставок.
Что прислать для расчёта
Принимаем чертежи в PDF и DXF, 3D-модели в форматах STEP, IGES, SAT и SolidWorks, а также бумажные чертежи сканом. Если документации нет, работаем по эскизу с габаритами или по образцу детали.
Кроме геометрии укажите марку материала, количество в партии и условия работы узла: среду, давление, температуру. Подробный разбор того, что должно быть на чертеже и какие пропуски задерживают расчёт, мы собрали в статье что прислать для расчёта детали. Расчёт по присланному чертежу занимает один рабочий день.
Документы на партию и гарантия
С каждой партией передаём паспорт материала с указанием плавки и акт ОТК с подписью контролёра. По запросу оформляем протокол обмера на координатно-измерительной машине. Конструкторская документация по заказу хранится в архиве 5 лет, поэтому повторный запуск той же позиции не требует повторного согласования.
Гарантия соответствия чертежу 30 дней: если при входном контроле у вас выявлены несоответствия, заменяем партию за свой счёт.
Частые вопросы
Да, нестандартные фланцы это основной формат работы. Нужен чертёж или эскиз с указанием наружного диаметра, диаметра расположения отверстий, их количества и диаметра, толщины и центрального отверстия.
Ограничение задаёт рабочее поле станка 1350 × 630 мм с учётом оснастки для закрепления. Пришлите габарит детали, и мы подтвердим, проходит ли она за одну установку.
Стандартная минимальная партия в разделе от 10 шт, но единичные позиции берём по согласованию. Чаще всего это ремонтный случай, когда фланец нужен взамен разрушенного.
Для большинства агрессивных сред подходит 12Х18Н10Т или AISI 304. Если в среде присутствуют хлориды, выбирают AISI 316. Назовите состав среды и температуру, технолог подберёт марку.
Образца достаточно. Мы снимаем фактические размеры и при необходимости восстанавливаем чертёж. Обмер добавляет к сроку один-два дня, поэтому предупредите об этом формате заранее.
Отверстия выполняются по координатам из управляющей программы с точностью ±0,05 мм, на ответственных позициях до ±0,01 мм. Разметка вручную такой повторяемости не даёт, а при отклонении шага болты входят с натягом и перекашивают фланец при затяжке.
