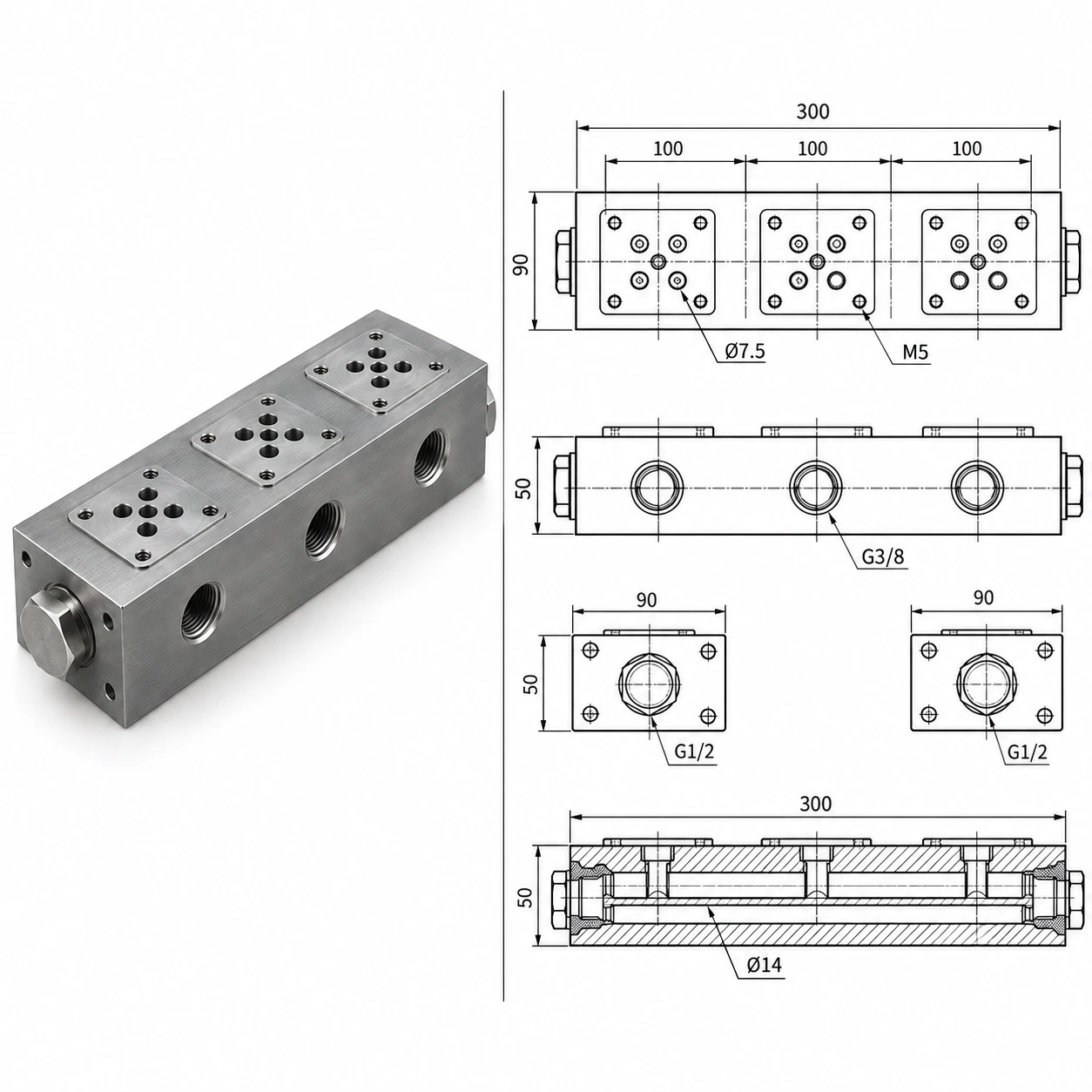

Гидравлические коллекторы (монтажные плиты, суб-плиты) служат для компактного соединения гидравлических компонентов без внешних трубопроводов. Внутренние сверлёные и фрезерованные каналы формируют гидравлическую схему в едином блоке. ГЛАПС изготавливает коллекторы из алюминиевых сплавов и сталей с точностью позиционирования присоединительных отверстий ±0,05 мм.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
• Внутренние каналы диаметром 5–30 мм, обработка концевыми фрезами и сверлами
• Пересечение каналов под различными углами 4-осевая обработка
• Карманы под установку клапанов стандарта ISO 4401, CETOP
• Резьбы присоединений BSP, NPT, метрические (М10–М52)
• Заглушки и пробки каналов (шаровые, резьбовые, прессовые)
КОНТРОЛЬ: Давлением 1,5×рабочее×30 мин. Протокол КИМ. Расчёт 4 часа.
