Инструментальная оснастка на ЧПУ: приспособления, которые повторяют точность
Инструментальная оснастка - это всё, что помогает делать детали одинаково: кондукторы для сверления, зажимные приспособления, шаблоны, контрольные калибры, оправки. Оснастка сама не продаётся как продукт, но от её точности зависит точность всего, что на ней сделано. Если кондуктор имеет отклонение положения втулки на несколько сотых, то все детали, просверленные через него, будут иметь то же отклонение, умноженное на тираж.
Мы изготавливаем инструментальную оснастку 3D фрезерованием и растачиванием на обрабатывающих центрах с ЧПУ по чертежу или 3D-модели: кондукторы, зажимные приспособления, сборочные и контрольные приспособления, шаблоны, оправки. Принимаем заказы на единичные приспособления для опытных деталей и на комплекты оснастки для серийного производства.
Технические возможности по этой позиции
| Параметр | Значение |
|---|---|
| Вид обработки | 3D фрезеровка и растачивание, 3 оси и 4 оси с поворотным столом |
| Рабочее поле станка | 1350 × 630 мм |
| Скоростная обработка (HSM) | закалённые стали до 60 HRC напрямую |
| Точность линейных размеров | до ±0,01 мм |
| Положение втулок и базовых элементов | до ±0,02 мм |
| Прецизионные размеры | до ±0,005 мм по согласованию |
| Шероховатость базовых поверхностей | от Ra 0,4 мкм |
| Количество | прототип от 1 шт, комплект от 1 приспособления |
| Расчёт и срок | расчёт за 1 рабочий день, изготовление от 3 дней |
Это возможности оборудования. Для оснастки главное не абсолютная точность одной детали, а повторяемость: чтобы приспособление давало одинаковый результат на каждой установке. Мы фиксируем в протоколе положение базовых элементов и допуск повторяемости.
Материалы для инструментальной оснастки
Оснастка должна не изнашиваться от многократных установок деталей. Материал и твёрдость зависят от интенсивности использования.
Инструментальные стали
У8А и Р6М5 после закалки дают высокую твёрдость и устойчивость к износу, их выбирают для базовых элементов, которые касаются деталей при каждой установке. Заготовки до 60 HRC мы обрабатываем напрямую, без деформации.
Конструкционные стали
Сталь 45, 40Х и 30ХГСА используют для корпусов приспособлений и плит. Они жёсткие, недорогие, хорошо обрабатываются. Рабочие поверхности можно закалить отдельно или поставить закалённые накладки.
Алюминиевые сплавы и пластики
Д16Т и 6061 подходят для лёгких приспособлений и шаблонов малой серии. Пластики POM, PA6 и капролон используют там, где деталь нельзя царапать, например, в зажимах для чистовых поверхностей.
Какую оснастку делаем
Назначение приспособления определяет его критичные элементы.
- Кондукторы - плита с направляющими втулками для сверления, критично положение втулок.
- Зажимные приспособления - базируют и фиксируют деталь, критичны базовые поверхности и повторяемость.
- Сборочные приспособления - удерживают детали в нужном положении при сборке или сварке.
- Контрольные приспособления и шаблоны - проверяют форму или размеры, нужна повышенная точность.

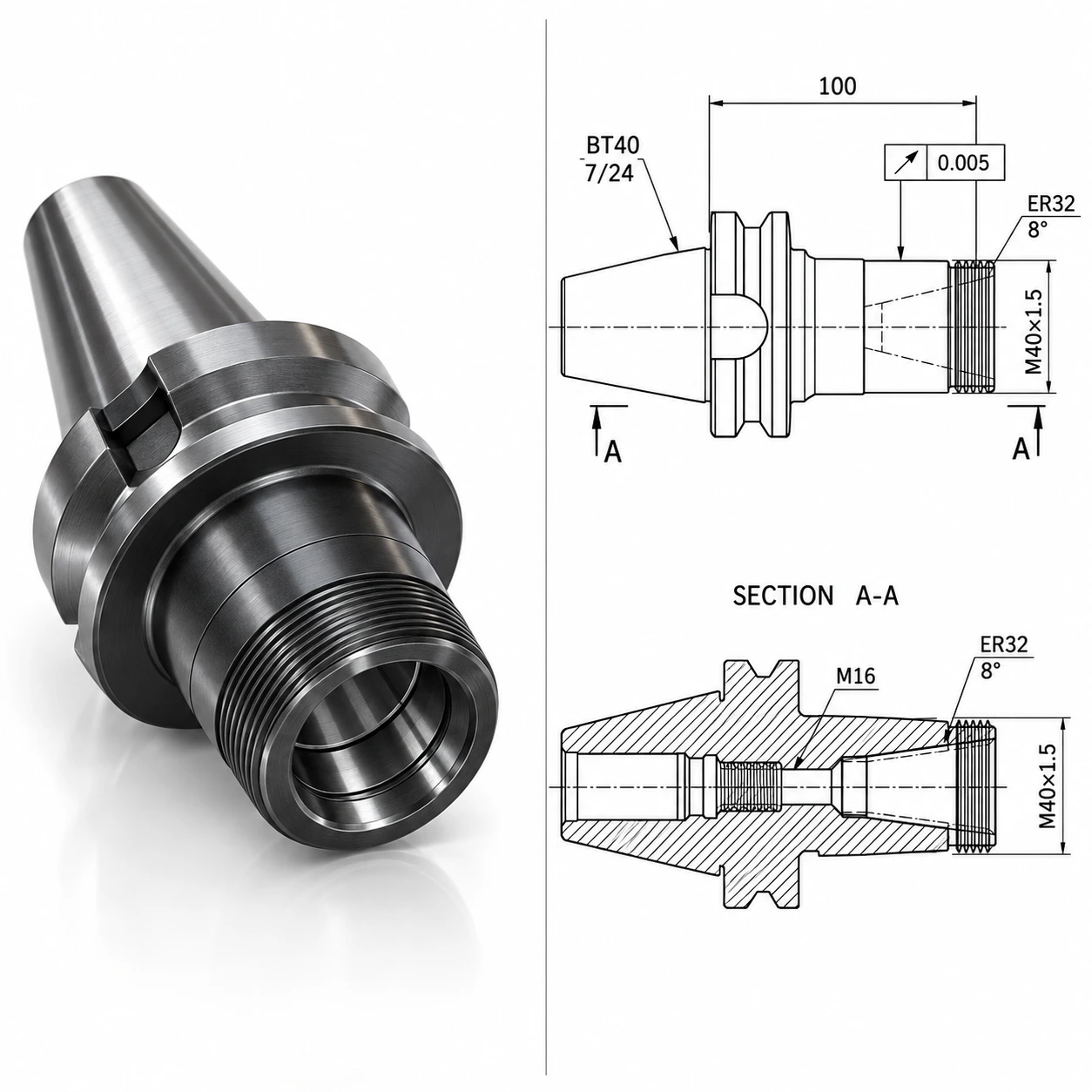

- Оправки и спутники - несут деталь на станке или между станками.
Как изготавливается оснастка: маршрут по операциям
Все базовые элементы, определяющие положение детали, обрабатываются от одной базы и в одной установке.
- Анализ детали и приспособления - выясняем, как деталь базируется, какие элементы определяют её положение и какие допуски нужны.
- Программа в Mastercam - траектории для плиты, базовых элементов и посадок под втулки.
- Заготовка - плита или блок из выбранной стали, при необходимости закалённая.
- Черновая обработка - формируем корпус и ниши под элементы.
- Чистовая обработка базовых элементов - базовые поверхности и посадки под втулки обрабатываются из одной установки.
- Отверстия и резьбы - под крепёж, штифты и втулки по координатам.
- Контроль на КИМ - положение втулок, базовых поверхностей и повторяемость фиксируются в протоколе.
Для оснастки мы дополнительно измеряем положение базовых элементов относительно друг друга, потому что именно от него зависит точность деталей, которые будут на ней обрабатываться.
Точность оснастки: что мы держим и как проверяем
У оснастки критичны положение базовых элементов, положение направляющих втулок и повторяемость установки. Базы определяют, как ляжет деталь, втулки - куда пойдёт инструмент, повторяемость - будут ли одинаковы результаты на сотой установке и на первой.
Все параметры измеряем на КИМ Zeiss с погрешностью 0,0005 мм в единой системе координат, отклонения записываем в протокол. Для приспособлений, от которых зависит серия деталей, рекомендуем заказывать один экземпляр с запасом на износ базовых элементов.
Где применяются оснастка и приспособления нашего изготовления
Оснастка нужна в любом производстве, где детали делают серией:
- Механообработка - зажимные приспособления и кондукторы.
- Сборка и сварка - сборочные приспособления.
- Контроль - шаблоны и контрольные приспособления.
- Опытное производство - оснастка для пробных партий.
Нюансы заказа инструментальной оснастки
Схема базирования детали
Деталь в приспособлении фиксируется по трём группам баз: основной, направляющей и опорной, которые лишают её всех степеней свободы. Лишние базы создают избыточное закрепление и деформируют деталь. Присылайте схему базирования с обозначением баз и допусков, и мы изготовим оснастку именно под неё. Если схемы нет, обсудите её с технологом до заказа.
Кондукторные втулки: посадка и износ
Направляющие втулки в кондукторе запрессовываются в плиту или вставляются как сменные. Посадка должна быть без люфта, иначе положение отверстий в деталях плавает. Втулки изнашиваются от сверла, поэтому сменные ставят в постоянные гнёзда. Укажите тип втулок и их размеры, и мы выполним посадочные места по чертежу.
Быстрый зажим и удобство установки
Приспособление, в котором деталь устанавливается медленно, не окупается в серии. Поэтому в оснастке предусматривают быстросъёмные прихваты, упоры и подсказки по ориентации детали. Такие элементы выполняются по чертежу, и мы стараемся не оставлять острых кромок, о которые оператор может пораниться. Расскажите, как вы планируете использовать приспособление, и мы обратим внимание на удобство.
Износ и обслуживание оснастки
Любая оснастка со временем изнашивается, поэтому ей нужен периодический контроль. Рекомендуем проверять положение втулок и базовых элементов по протоколу КИМ раз в определённое число установок и заказывать замену изношенных элементов. Мы храним программы 5 лет, поэтому повторное изготовление элемента идёт без новой наладки.
Закалённые базовые элементы и накладки
Базовые элементы приспособления постоянно касаются деталей и изнашиваются. Дешевле заменить небольшую закалённую накладку, чем делать всю плиту из инструментальной стали. Накладки крепятся винтами и фиксируются штифтами, чтобы положение сохранялось после замены. Мы обрабатываем посадочные места под накладки по чертежу и можем изготовить сами накладки из закалённой заготовки напрямую.
Документация на оснастку
Хорошая оснастка поставляется с паспортом: схема базирования, положение втулок, протокол измерений. По нему можно оценить износ через год и понять, пора ли менять элементы. Мы прикладываем протокол КИМ к каждой партии. Если вам нужен более развёрнутый паспорт с эскизами и допусками, согласуйте формат заранее.
Партии, сроки и что влияет на стоимость
Стоимость оснастки считаем по чертежу или модели за один рабочий день. Влияют:
- Сложность конструкции - много базовых элементов и посадок увеличивают время.
- Материал и твёрдость - закалённые стали обрабатываются медленнее.
- Требования к повторяемости - строгий допуск требует дополнительных проходов и контроля.
- Число втулок и точных отверстий - каждое с жёстким положением.
- Тираж - для комплектов цена на штуку ниже.
Принимаем заказ от 1 шт, серию от 10 шт. От 100 шт предусмотрена скидка 15-20 %, регулярные заказы закрываем рамочным договором. Срок изготовления от 3 дней.
Что прислать для расчёта
Нужны чертёж приспособления и чертёж детали, для которой оно делается, в PDF и 3D-модели в STEP или IGES. Укажите схему базирования, материал, твёрдость и допуски. Подробнее - что прислать для расчёта детали. Простые плоские плиты дешевле заказать как обработку 2D фрезерованием.
Документы на партию и гарантия
К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся в архиве 5 лет, повторное изготовление идёт по готовой программе. Гарантия соответствия чертежу - 30 дней.
Частые вопросы
Мы изготавливаем по чертежу и модели заказчика. Разработку конструкции приспособления выполняет заказчик.
Базовые элементы обрабатываются из одной установки, положение фиксируется в протоколе КИМ. Закалённые накладки продлевают срок службы.
Да, комплект обрабатывается в одной серии на одних режимах.
Да, давальческий материал с сертификатом принимаем.
Зависит от интенсивности использования. Для частого использования лучше закалённая инструментальная сталь.
Единичные приспособления от 1 шт.
