Калибровочная форма на ЧПУ: эталонный профиль для проверки и правки изделий

Калибровочная форма хранит эталон: по ней проверяют, укладывается ли изделие в допуск по форме, а иногда и правят его, подгоняя профиль после штамповки или термообработки. Поэтому к ней предъявляют требования выше, чем к самому изделию. Если эталон отклоняется от номинала, то проверка перестаёт быть проверкой: годные детали будут браковаться, а негодные пропускаться.

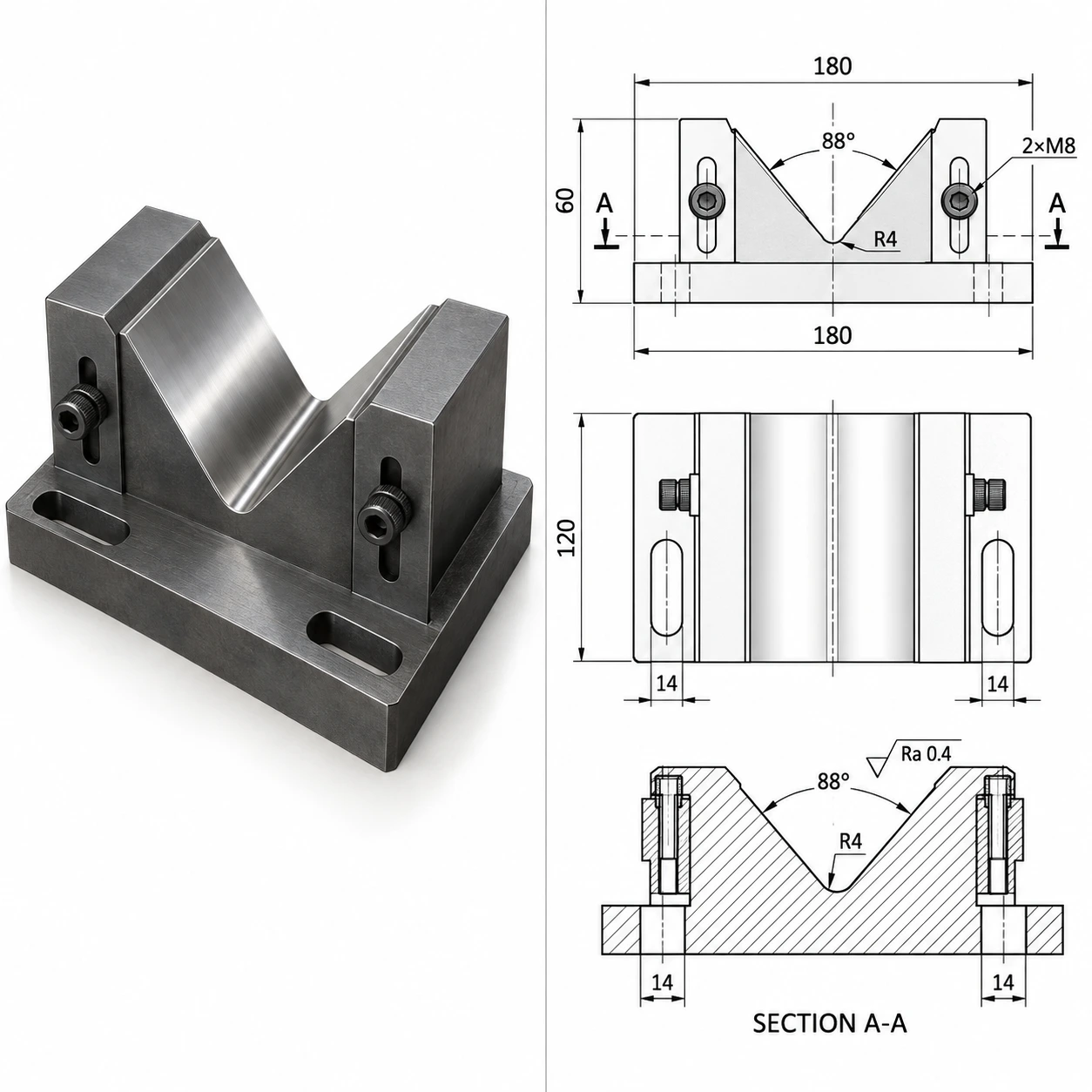

Мы изготавливаем калибровочные формы и контрольные шаблоны 3D фрезерованием на обрабатывающих центрах с ЧПУ по 3D-модели и чертежу: для проверки профиля, правки заготовок, контроля сборки и измерения сложных поверхностей. Работаем с закалёнными заготовками до 60 HRC и с прецизионным участком для размеров до ±0,005 мм по согласованию.

Технические возможности по этой позиции

Это возможности оборудования. Для эталонной оснастки решающую роль играет не габарит, а соотношение допуска формы и точности измерения. Мы называем достижимый допуск после анализа модели и всегда подтверждаем его протоколом КИМ.

Материалы для калибровочных форм

Эталон должен не изнашиваться и не менять размеры со временем. Материал определяется частотой использования.

Инструментальные и закалённые стали

У8А и Р6М5 после закалки дают высокую твёрдость и износостойкость, поэтому подходят для форм, которыми пользуются ежедневно. Закалённые заготовки до 60 HRC мы обрабатываем напрямую, что исключает деформацию после закалки.

Конструкционные стали

Сталь 45, 40Х и 30ХГСА используют для калибровочных форм, работающих реже, или для правочных форм, воспринимающих усилие. Для эталонов, к которым нельзя допустить износ, лучше инструментальная сталь.

Алюминиевые сплавы и пластики

Д16Т и 6061 подходят для лёгких контрольных шаблонов и оснастки, которой пользуются редко. Капролон и POM применяют для шаблонов, не царапающих поверхность проверяемого изделия.

Какие калибровочные формы делаем

Назначение формы определяет, какие свойства важны.

• Контрольные шаблоны профиля - эталон контура для проверки на просвет или щупом.
• Правочные формы - форма для устранения коробления после штамповки или термообработки.
• Калибровочные матрицы - калибруют размер и форму заготовки прессованием.
• Приспособления для сборки и контроля - фиксируют положение деталей при проверке.
• Эталонные образцы - поверхности сложной формы как мера для сравнения.

Как изготавливается калибровочная форма: маршрут по операциям

Эталонная оснастка требует особого внимания к стабильности размеров, поэтому маршрут включает больше контроля, чем у обычной детали.

• Анализ модели и допусков - проверяем, достижим ли заданный допуск на формовую поверхность, и определяем схему измерения.
• Программа в PowerMill или Mastercam - стратегии с малым шагом для чистовой поверхности.
• Заготовка - закалённая или отожжённая заготовка, назначаются базы.
• Черновая и получистовая обработка - снимаем основной объём, оставляя равномерный припуск.
• Чистовая обработка профиля - малым шагом на высоких оборотах, поверхность получается с Ra от 0,4 мкм.
• Базовые поверхности и крепёж - обрабатываем опорные плоскости, отверстия и пазы.
• Контроль на КИМ - профиль сравнивается с 3D-моделью, отклонения записываются в протокол по сечениям.

Готовую форму мы измеряем после выдержки до температуры помещения, чтобы цифры протокола не искажались тепловым расширением.

Точность калибровочной формы: что мы держим и как проверяем

Для калибровочной формы критично отклонение профиля от номинала и стабильность размеров. Допуск на форму эталона должен быть заметно жёстче допуска на проверяемое изделие, иначе погрешность эталона съест часть допуска изделия.

Профиль измеряется на КИМ Zeiss с погрешностью 0,0005 мм по сечениям и точкам, указанным в чертеже. В протокол попадают реальные отклонения, и вы можете оценить, какая часть допуска изделия уйдёт на эталон.

Где применяются калибровочные формы нашего изготовления

Калибровочные формы нужны там, где нужно проверять или исправлять форму изделий:

• Листовая штамповка - правка деталей после штамповки.
• Контроль сборки - проверка сложных поверхностей.
• Термообработка - правка после закалки.
• Измерительные лаборатории - эталонные профили.

Нюансы заказа калибровочной оснастки

Эталон должен быть точнее изделия

Допуск на эталон принято брать заметно жёстче допуска на проверяемую деталь. Если изделие имеет допуск 0,1 мм, форму лучше делать с допуском в несколько раз меньшим. Укажите в чертеже допуск именно на форму, а не на изделие, чтобы мы не перепутали.

Схема измерения и базирование

Результат проверки зависит от того, как изделие устанавливается на форму. Базы, прижимы и порядок установки влияют на цифры. Присылайте схему базирования и по возможности само изделие, чтобы мы проверили форму в рабочих условиях.

Износ и периодическая поверка

Даже закалённая форма изнашивается при частом использовании. Рекомендуем периодически проверять её размеры, а при заметном износе заказывать новую. Мы храним программу, поэтому повторное изготовление идёт быстро.

Метод проверки: на просвет, щупом, по краске

Калибровочной формой изделие проверяют по-разному: накладывают на просвет, измеряют зазор щупом, проверяют пятно контакта по краске. От метода зависит, какой должна быть шероховатость и какие поверхности критичны. Укажите способ проверки, и мы подберём требования к поверхности эталона.

Температура и стабильность размеров

Размеры формы меняются с температурой, а у алюминия значительно сильнее, чем у стали. Если проверка идёт при заметно отличающейся температуре, цифры сместятся. Для ответственного эталона лучше сталь, а измерение проводить при температуре помещения, как делаем мы.

Паспорт эталона и маркировка

Протокол КИМ можно использовать как паспорт эталона: в нём записаны фактические отклонения профиля. На форму гравировкой можно нанести номер и дату изготовления, чтобы при периодической поверке сравнивать результаты. Укажите в заказе, нужна ли маркировка и в каком месте её разместить.

Антикоррозионная защита и хранение

Стальная эталонная оснастка ржавеет, а ржавчина меняет размеры и портит поверхность. После обработки форму можно законсервировать маслом или защитным составом, а при хранении упаковать в бумагу или пленку. Если форма будет работать во влажном цеху, обсудите покрытие заранее, чтобы мы учли его толщину.

Переходные размеры и сравнение с вашим измерением

Если вы будете проверять нашу форму на своём оборудовании, договоритесь о методике заранее: схема базирования и точки измерения должны совпадать. Мы приложим координаты точек из протокола, чтобы вы могли повторить измерение и получить сопоставимые числа.

Подготовка поверхности под контроль

Для контроля по краске или на просвет поверхность формы должна быть чистой и без следов масла. Перед первым применением форму протирают растворителем и просушивают. Если форма долго хранилась с консервацией, это обязательный шаг, иначе пятно контакта будет искажено.

Партии, сроки и что влияет на стоимость

Стоимость калибровочной формы считаем по модели за один рабочий день. Влияют:

• Допуск на профиль - чем жёстче допуск, тем больше проходов и контроля.
• Материал и твёрдость - закалённая сталь медленнее.
• Площадь и сложность профиля - объёмный профиль обрабатывается дольше плоского.
• Объём контроля - количество сечений и точек в протоколе.
• Тираж - наладка делается один раз.

Прототип принимаем от 1 шт, серию от 10 шт. От 100 шт действует скидка 15-20 %. Срок изготовления от 3 дней.

Что прислать для расчёта

Нужны 3D-модель в STEP или IGES и чертёж в PDF. Укажите допуск на профиль, сечения для контроля, материал и твёрдость. Подробнее - что прислать для расчёта детали. Простые плоские контрольные пластины дешевле заказать как обработку 2D фрезерованием.

Документы на партию и гарантия

К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся 5 лет. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Линейные размеры выдерживаем до ±0,01 мм, прецизионные до ±0,005 мм по согласованию. Допуск формы зависит от габарита и материала, мы называем его после анализа.

Мы подтверждаем размеры протоколом КИМ. Поверку по вашей методике или метрологическую аттестацию формы выполняет заказчик.

Да, если материал подобран под усилие. Для правки используют закалённые инструментальные стали.

Хранить без нагрузки, защищать от коррозии и не допускать ударов. Закалённая инструментальная сталь стабильнее конструкционной.

Да, но эталон лучше брать по 3D-модели. Образец имеет собственные отклонения.

Единичные формы принимаем от 1 шт.
