Изготовление камеры давления на ЧПУ

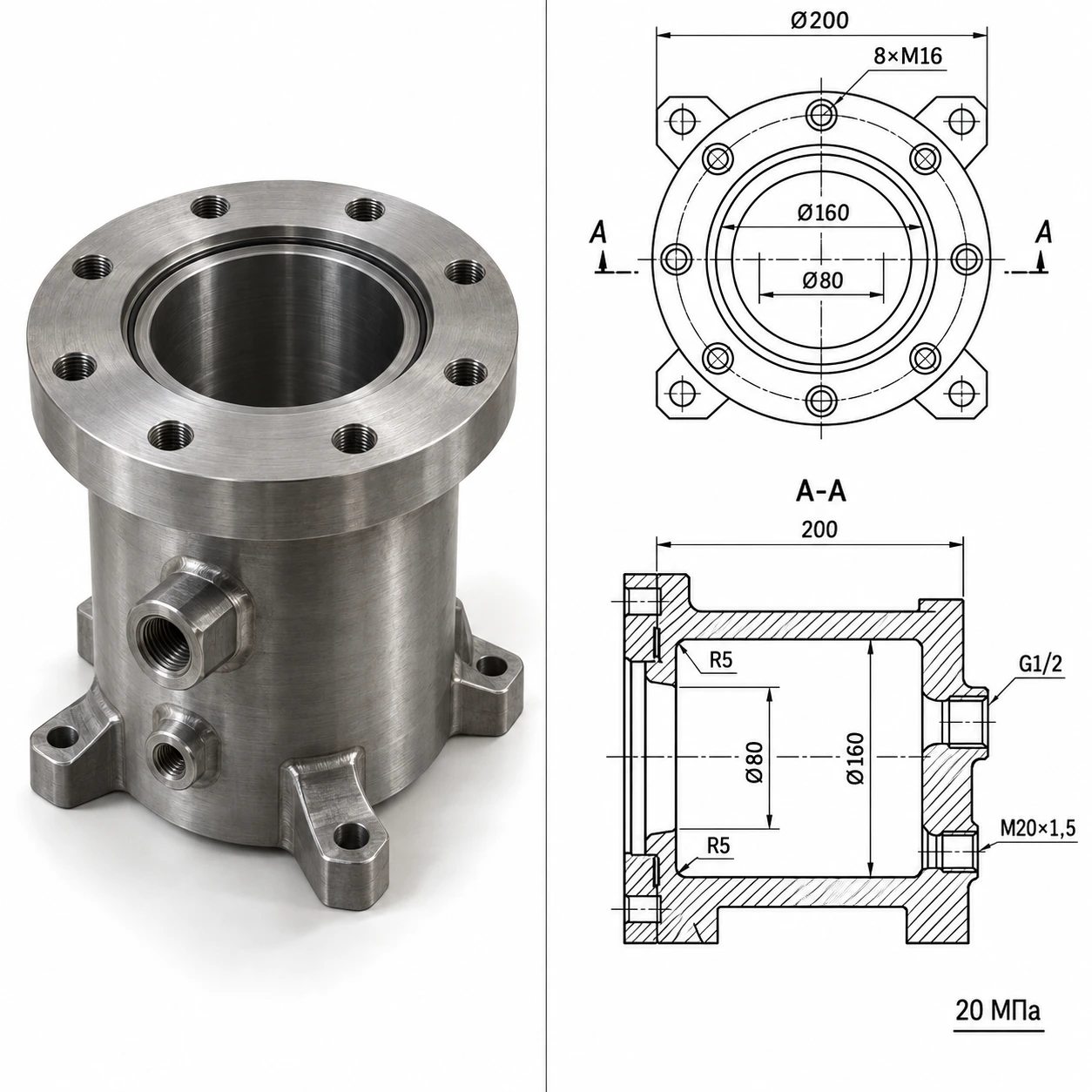

Камера давления на ЧПУ: полость, фланец и канавка под уплотнение

Камера давления - это замкнутый объём, в котором поддерживается заданное давление газа или жидкости. Конструктивно она проста: толстостенная полость, фланец под крышку и канавка под уплотнительное кольцо. Но простота обманчива: чистота внутренней поверхности, геометрия канавки и плоскость фланца определяют, будет ли камера держать давление, а толщина стенок задаёт её прочность.

Мы изготавливаем камеры давления и малые сосуды объёмной фрезеровкой на обрабатывающих центрах с ЧПУ по чертежу или 3D-модели: полости цилиндрической и сложной формы, фланцы, патрубки, резьбовые гнёзда. Расчёт на прочность и допуск к эксплуатации выполняет конструктор камеры и надзорные органы, мы воспроизводим геометрию по документации.

Технические возможности по этой позиции

Мы не заявляем рабочее давление камеры: оно определяется расчётом конструктора, материалом и толщиной стенки. От нас зависит соответствие чертежу, и это мы подтверждаем протоколом измерений.

Материалы для камер давления

Материал камеры определяется средой, температурой и рабочим давлением. Всё это задаёт конструктор камеры.

Нержавеющие стали

12Х18Н10Т, AISI 304 и AISI 316L применяют для камер, контактирующих с водой, паром, пищевыми и слабоагрессивными средами. Нержавеющая сталь не требует покрытия, но склонна к наклёпу, поэтому полость растачивается несколькими проходами.

Конструкционные стали

Сталь 45, 40Х и 30ХГСА выбирают для камер, где важна прочность и нет агрессивной среды. Для защиты от коррозии наружную и внутреннюю поверхности покрывают после обработки.

Алюминиевые сплавы

Д16Т, 6061, 6082 подходят для лёгких камер с умеренным давлением и неагрессивной средой, в мобильных и лабораторных установках. Анодирование защищает внутреннюю поверхность.

Как изготавливается камера давления: маршрут по операциям

Главная задача маршрута - получить чистую полость без следов и ступенек и точную канавку под уплотнение.

• Анализ чертежа - проверяем толщины стенок, переходы и порядок обработки, определяем способ закрепления без деформации.
• Программа в Mastercam или PowerMill - стратегии для полости, переходов и дна с постоянной нагрузкой на инструмент.
• Заготовка - пруток, блок или поковка с припуском, назначаются базы.
• Черновая выборка - снимаем основной объём полости с запасом.
• Получистовая и чистовая расточка - доводим диаметр несколькими проходами, подача СОЖ через шпиндель выносит стружку.
• Фланец и канавка под уплотнение - обрабатываем плоскость фланца и профиль канавки по размерам из чертежа.
• Резьбы, зачистка, контроль - нарезаем резьбы, зачищаем кромки, измеряем диаметр, цилиндричность и профиль канавки на КИМ Zeiss.

Канавку под уплотнение мы обрабатываем без заусенцев и без следов от инструмента на рабочих поверхностях: даже небольшая риска создаёт путь для утечки.

Какие камеры давления делаем

Форма камеры определяет, какие поверхности будут критичными.

• Цилиндрические - расточка по всей длине, критичны круглость и цилиндричность.
• Со ступенчатой полостью - несколько диаметров, нужна соосность ступеней.
• Со сферическим или сложным дном - объёмная фрезеровка переходов, важен радиус.
• С фланцем и крышкой - фланец с канавкой под уплотнение и отверстиями под болты.
• Камеры с патрубками - резьбовые гнёзда и присоединительные площадки.

Точность камеры давления: что мы держим и как проверяем

Для камеры давления критичны три элемента: геометрия полости, профиль канавки под уплотнение и плоскость фланца. Полость определяет объём и пригодность для поршня или уплотнения, канавка - степень сжатия уплотнительного кольца, фланец - равномерность прижатия крышки.

Диаметры и форму полости измеряем на КИМ Zeiss с погрешностью 0,0005 мм в нескольких сечениях по длине, чтобы выявить конусность. Профиль канавки проверяем по размерам из чертежа, плоскость фланца - в координатах. В протокол попадают реальные значения.

Герметичность камеры в сборе и испытания давлением выполняет заказчик по своей методике: мы отвечаем за геометрию, которую можно измерить.

Где применяются камеры давления нашего изготовления

Камеры давления заказывают для оборудования, работающего с газом и жидкостями под давлением:

• Лабораторное и испытательное оборудование - малые камеры для экспериментов.
• Пневматика и гидравлика - демпферы, аккумуляторы, ресиверы малого объёма.
• Технологическое оборудование - камеры смешивания и дозирования.
• Опытные установки - нестандартные камеры по эскизу.

Нюансы заказа камеры давления

Расчёт прочности остаётся за заказчиком

Толщина стенки, материал и форма определяют, какое давление выдержит камера. Это расчёт конструктора, и мы не меняем толщины без согласования. Если по нашему мнению размеры на чертеже вызывают сомнения, мы сообщаем об этом, но решение принимает разработчик камеры.

Требования надзорных органов

Если камера подпадает под надзор как сосуд под давлением, к ней могут предъявляться дополнительные требования по документам, материалам и контролю. Эти требования определяет заказчик, и если они выходят за пределы нашего стандартного пакета документов, обсудите их с менеджером до расчёта.

Крышка, болты и равномерность затяжки

Камера закрывается крышкой на болтах, и от равномерности затяжки зависит герметичность. Положение отверстий под болты мы держим по координатам, а плоскость фланца контролируем на КИМ. Количество болтов и момент затяжки определяет конструктор.

Внутренняя чистота и остатки обработки

В полости не должно оставаться стружки и эмульсии. Мы промываем камеру, но если ей предстоит работа с чистыми средами, например, в пищевой или лабораторной области, укажите это: тогда добавим этап дополнительной очистки или обсудим вашу методику.

Толщина стенки и припуск

Толщина стенки камеры обычно задаётся с минимальным допуском, и обработка не должна её уменьшать. Поэтому мы оставляем припуск на чистовой проход и контролируем толщину стенки после каждой стадии. Если ваша камера работает на пределе по прочности, сообщите об этом при заказе, и мы проверим толщину на КИМ в нескольких точках.

Упаковка и защита уплотняемых поверхностей

Канавка под кольцо и плоскость фланца - самые уязвимые места камеры. Мы упаковываем их так, чтобы металл не касался металла при перевозке, и закрываем полость крышкой, если это нужно. Для отправки в другой город мы добавляем защиту от ударов.

Резьбовые гнёзда под датчики и штуцеры

На стенке камеры обычно есть отверстия под манометр, датчик давления или штуцер подвода. Резьба в них нарезается по стандарту, указанному в чертеже, и контролируется калибрами. Площадка вокруг отверстия под уплотнительную шайбу фрезеруется с заданной плоскостностью, иначе шайба не прижмётся. Укажите тип резьбы и тип уплотнения, чтобы мы подготовили площадку правильно.

Партии, сроки и что влияет на стоимость

Стоимость камеры давления считаем по чертежу за один рабочий день. Влияют:

• Глубина и диаметр полости - длинная глубокая расточка требует особого режима.
• Материал - нержавейка обрабатывается дольше стали и алюминия.
• Требования к шероховатости - Ra 0,4 мкм достигается мелким шагом.
• Профиль канавки и число присоединений - каждый элемент - отдельная операция.
• Тираж - наладка и программа делаются один раз на партию.

Прототип принимаем от 1 шт, серию от 10 шт. От 100 шт действует скидка 15-20 %, регулярные заказы оформляются рамочным договором с фиксированной ценой на квартал. Срок изготовления от 3 дней.

Что прислать для расчёта

Нужны чертёж в PDF и 3D-модель в STEP или IGES. Укажите материал, диаметр и допуск полости, профиль канавки под уплотнение, шероховатость. Для ремонта пришлите образец. Подробнее - что прислать для расчёта детали. Простые плоские крышки и фланцы без полости дешевле делать 2D фрезерованием.

Документы на партию и гарантия

К партии выдаём паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся 5 лет, повторный заказ запускается по готовой программе. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Рабочее давление определяет конструктор камеры расчётом на прочность. Мы изготавливаем камеру по вашему чертежу и подтверждаем геометрию протоколом измерений.

Нет, испытания в сборе выполняет заказчик по своей методике. Мы контролируем геометрию корпуса.

Обычно используют нержавейку 12Х18Н10Т или AISI 304. Окончательный выбор делает конструктор в зависимости от температуры и давления.

По размерам из чертежа: ширина, глубина и радиусы. Профиль проверяем на КИМ, кромки зачищаем, чтобы не повредить кольцо при установке.

Да, снимем размеры на КИМ и построим модель. Образец не должен быть изношен, особенно в зоне уплотнения.

Единичные камеры принимаем от 1 шт, серия начинается от 10 шт.
