Изготовление контрольных шаблонов и обводов для серийного производства

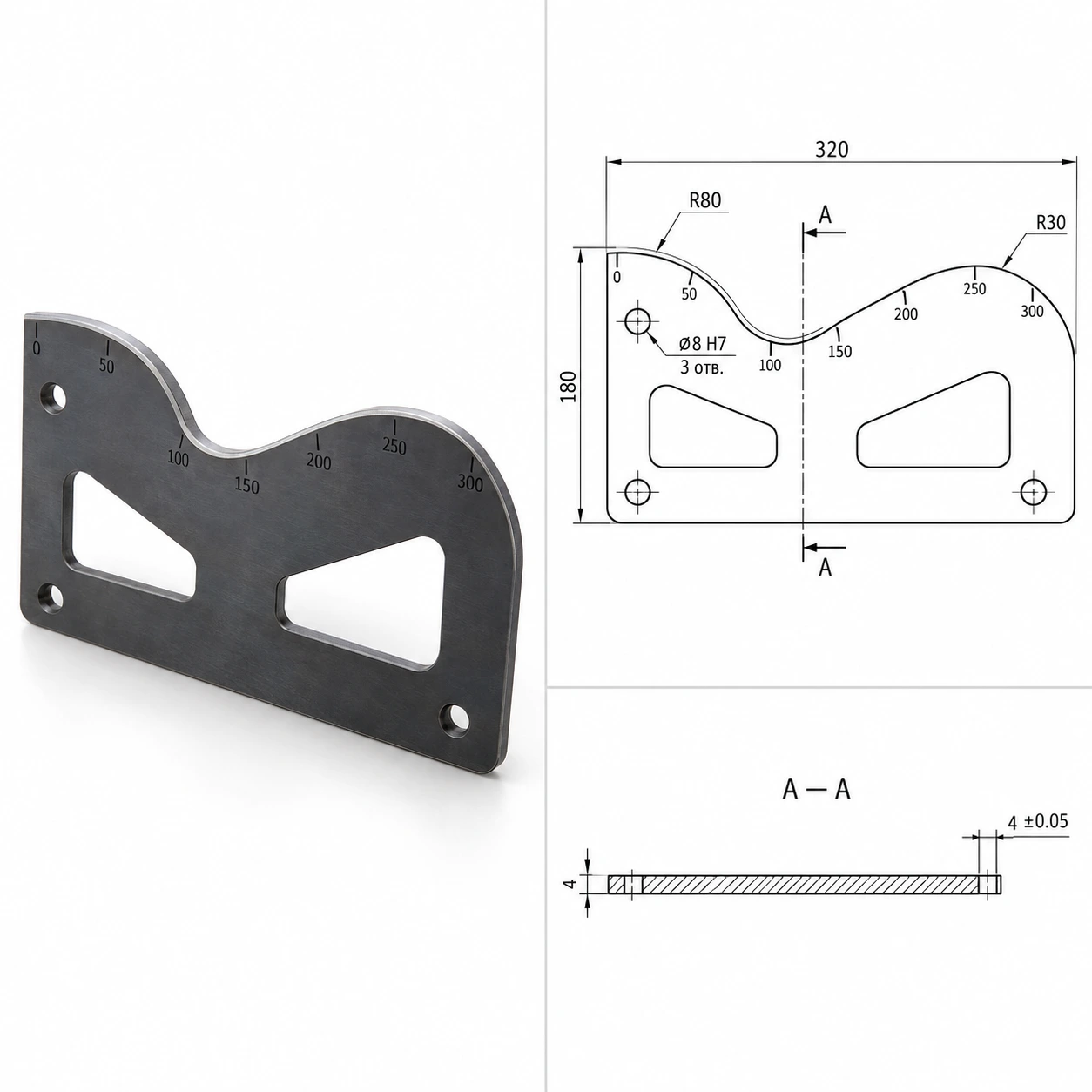

Контрольные шаблоны применяются для экспресс-проверки геометрии деталей в серийном и мелкосерийном производстве. Метод «на просвет» или «на прилегание» позволяет оператору быстро убедиться в соответствии формы детали без сложных измерений. ГЛАПС изготавливает шаблоны и обводы из листового металла толщиной 1,5–20 мм с точностью профиля ±0,01–0,02 мм. ВИДЫ ШАБЛОНОВ: • Плоские шаблоны для контроля 2D-профилей методом просвета • Обводы для проверки криволинейных контуров (кузов, аэродинамика) • Накладные шаблоны для контроля фасонных поверхностей • Комплекты шаблонов ПР/НЕ для контроля радиусов и скосов • Сборные шаблоны с установочными штифтами и базовыми отверстиями • Шаблоны с маркировкой позиции и номера детали ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • Максимальный габарит: 800×600 мм в одну установку • Точность профиля: ±0,01–0,02 мм (зависит от радиусов контура) • Шероховатость контрольной кромки: Ra 0,4–0,8 мкм • Материалы: ХВГ, нержавеющая сталь 12Х18Н10Т, алюминиевый сплав Д16 • Маркировка лазерным гравированием (номер, позиция, материал) • Твёрдость: HRC 58–62 после закалки (для стальных шаблонов) ВХОДНЫЕ ДАННЫЕ: Принимаем чертежи (PDF, DXF, DWG), 3D-модели (STEP, IGES), а также изношенные образцы (реверс-инжиниринг на КИМ). Возможно изготовление шаблонов-дублёров взамен изношенных с замером оригинала на КИМ. СРОКИ И ПАРТИИ: Расчёт за 2 часа. Срок изготовления от 3 рабочих дней. Серийное производство шаблонов от 5 шт. в партии.
