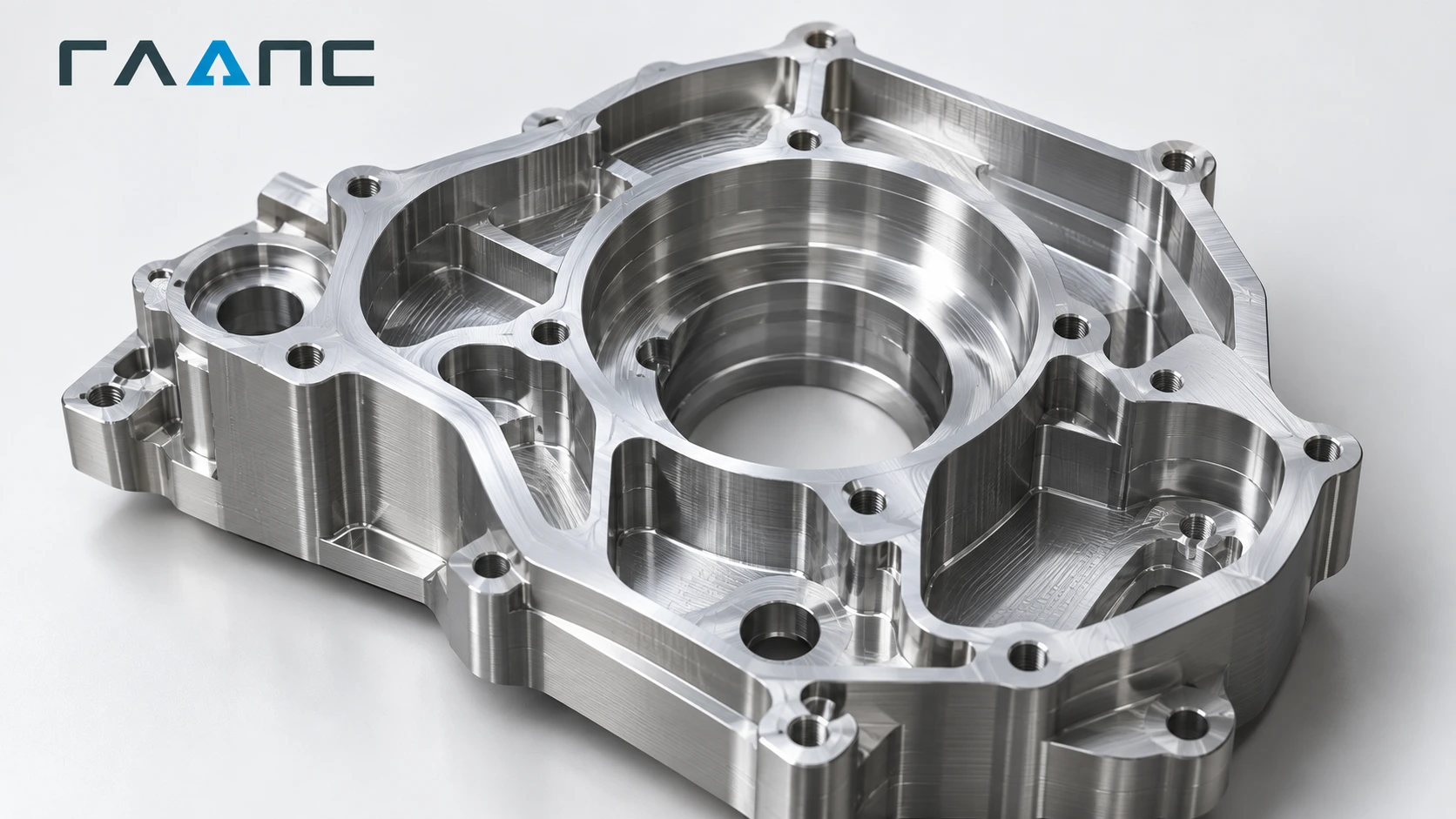

Корпус датчика на ЧПУ: малые габариты и жёсткие требования к посадкам
Корпус датчика защищает чувствительный элемент и одновременно удерживает его в точно заданном положении. Габариты у таких корпусов обычно небольшие, но требования строгие: посадочное отверстие под элемент, торец, который садится на объект, резьба для крепления, канал для кабеля. Ошибка в сотую долю миллиметра на посадке чувствительного элемента меняет его положение относительно измеряемого объекта, и прибор начинает показывать с погрешностью.
Изготавливаем корпуса датчиков и измерительных приборов на обрабатывающих центрах с ЧПУ по чертежу и 3D-модели. Работаем с мелкими деталями, где важна не мощность станка, а аккуратная чистовая обработка и контроль на КИМ. Берём как единичные образцы для опытных партий, так и серии для приборостроительных предприятий.
Технические возможности по этой позиции
| Параметр | Значение |
|---|---|
| Вид обработки | 3D фрезеровка корпусов малых и средних габаритов, 3 оси и 4 оси с поворотным столом |
| Рабочее поле станка | 1350 × 630 мм |
| Точность линейных размеров | до ±0,01 мм |
| Прецизионные размеры | до ±0,005 мм по согласованию |
| Посадки под чувствительный элемент | квалитет H7 |
| Шероховатость | Ra 0,8-3,2 мкм, посадочные поверхности от Ra 0,4 мкм по чертежу |
| Дополнительные операции | нарезка резьб, снятие заусенцев, гравировка маркировки и QR-кодов |
| Количество | прототип от 1 шт, серия от 10 шт |
| Расчёт и срок | расчёт по чертежу за 1 рабочий день, изготовление от 3 дней |
Цифры показывают возможности оборудования. Для малых корпусов основное ограничение - не габариты, а минимальная толщина стенки и диаметр канала: тонкие стенки при обработке могут вибрировать. Мы выделяем такие места при анализе чертежа и предлагаем щадящие режимы.
Материалы для корпусов датчиков
Материал корпуса датчика определяют среда, температура и требования к электромагнитной совместимости. Марку указывает чертёж.
Нержавеющие стали
12Х18Н10Т, AISI 304 и AISI 316L - основной выбор для датчиков, контактирующих с жидкостями, паром и агрессивными средами: пищевая, химическая и фармацевтическая отрасли. Нержавейка не боится влаги и моющих средств, но склонна к наклёпу, поэтому тонкостенные корпуса обрабатываем щадящими режимами с СОЖ под давлением.
Алюминиевые сплавы
АД31, 6061, 6082, Д16Т - для корпусов, где важны масса, теплоотвод и стоимость: датчики промышленной автоматики, мобильной техники, электронные блоки. Алюминий легко обрабатывается и допускает анодирование, которое защищает поверхность и позволяет красить корпус в нужный цвет.
Латунь и бронза
Латунь Л63 и ЛС59-1 применяют для корпусов, где нужна хорошая обрабатываемость, коррозионная стойкость и антифрикционные свойства резьбы: датчики давления и температуры на трубопроводах. Бронза БрАЖ9-4 выбирается, когда деталь работает в паре трения.
Как изготавливается корпус датчика: маршрут по операциям
Малый корпус можно легко испортить на последнем проходе, поэтому маршрут строится на минимизации усилий резания и числа переустановов.
- Анализ чертежа - проверяем толщины стенок, глубину полостей и возможность обработки за минимальное число установок, выбираем способ закрепления без деформации корпуса.
- Программа в Mastercam - подбираем стратегии для тонких стенок: чистовые проходы с малой радиальной глубиной, чтобы снизить усилие на стенку.
- Подготовка заготовки - пруток или блок отрезается с припуском, назначаются базы, заготовка закрепляется в специальной оснастке.
- Черновая выборка - основной объём снимается с запасом, оставляя нетронутыми тонкие стенки до чистовой обработки.
- Чистовая обработка - полости, посадочные отверстия под чувствительный элемент и наружные поверхности обрабатываются на высоких оборотах шпинделя с подачей СОЖ.
- Нарезка резьбы и мелкие элементы - резьба, каналы для кабеля, пазы, крепёжные отверстия.
- Снятие заусенцев, маркировка, контроль - кромки притупляются, при необходимости наносится гравировка или QR-код, размеры замеряются на КИМ Zeiss.
Партию малых корпусов упаковываем вакуумно по штуке, чтобы не повредить прецизионные поверхности при транспортировке.
Какие корпуса датчиков изготавливаем
У каждого типа корпуса свой набор критичных размеров.
- Цилиндрические резьбовые - корпус с наружной резьбой для ввинчивания в объект, важны соосность резьбы и посадочного отверстия.
- Прямоугольные накладные - плоский корпус с крепёжными отверстиями, важны плоскость основания и положение крепежа.
- Корпуса с фланцем - фланец для монтажа и уплотнения, нужна плоскостность и канавка под уплотнительное кольцо.
- Корпуса с несколькими отсеками - отдельные полости под элемент и электронику, перегородки тонкие, обработка осторожная.
- Герметичные корпуса с крышкой - посадка крышки по резьбе или по прижимному фланцу, ответственная пара поверхностей.
Точность корпуса датчика: что мы держим и как проверяем
Для корпуса датчика критичны посадка чувствительного элемента, соосность резьбы с посадочным отверстием и плоскость уплотняемого торца. Посадка определяет положение элемента относительно измеряемого объекта, соосность - равномерность прижатия, плоскость торца - надёжность стыка с объектом.
Диаметр посадки выполняется по H7, контроль осуществляется на КИМ Zeiss с погрешностью 0,0005 мм. Для малых деталей КИМ незаменим: штангенциркулем не измерить глубину отверстия диаметром в несколько миллиметров и соосность двух ступеней. Протокол с реальными значениями прикладывается к партии.
Отдельная тема у малых корпусов - тонкие стенки. Пока стенка опирается на нетронутый материал, она жёсткая, а после выборки полости становится податливой, и под давлением фрезы отжимается от инструмента. Результат выглядит как правильный размер на станке и неправильный после снятия детали. Поэтому мы оставляем чистовой припуск на стенках до последнего прохода, снимаем его малой радиальной глубиной и крепим заготовку так, чтобы зажим не сжимал корпус. Эти решения принимает технолог при разборе чертежа, а не оператор по ходу работы.
Если корпус после обработки будет анодироваться или покрываться, учитывайте толщину покрытия в размерах посадок. Анодный слой растёт в обе стороны от исходной поверхности, и посадка H7 без поправки может стать тугой. Мы можем обработать посадку с учётом покрытия, если толщина указана в чертеже.
Где применяются корпуса датчиков нашего изготовления
Корпуса датчиков заказывают для измерительной техники различного назначения:
- Промышленная автоматика - датчики положения, давления, температуры и уровня.
- Приборостроение - опытные серии измерительных приборов и их корпусов.
- Пищевое и химическое оборудование - датчики в контакте со средой, корпуса из нержавейки.
- Мобильная техника - корпуса для установки на двигатели и гидравлику.
Партии, сроки и что влияет на стоимость
Стоимость корпуса датчика рассчитываем по чертежу за один рабочий день. На итоговую сумму влияют:
- Материал - нержавейка обрабатывается дольше алюминия и латуни.
- Тонкие стенки и полости - чем тоньше стенка, тем осторожнее режим и больше проходов.
- Число установок - корпус, обрабатываемый за одну установку, дешевле.
- Дополнительные операции - резьбы, гравировка, анодирование.
- Тираж - для малых деталей наладка составляет заметную долю стоимости, поэтому цена единицы падает с партией.
Прототип принимаем от 1 шт, серию от 10 шт. При объёме от 100 шт предусмотрена скидка 15-20 %, для регулярных заказов - рамочный договор с фиксированной ценой на квартал. Срок изготовления от 3 дней, точный указываем в коммерческом предложении.
Что прислать для расчёта
Достаточно чертежа в PDF и 3D-модели в STEP, IGES или SAT. На чертеже укажите материал, допуск на посадку чувствительного элемента, тип резьбы и требования к покрытию. Если корпус нужен по образцу, мы замерим его на КИМ и построим модель. Подробнее о подготовке - что прислать для расчёта детали. Для плоских накладных корпусов без объёмных поверхностей возможна более доступная обработка 2D фрезерованием.
Документы на партию и гарантия
К партии прикладываем паспорт изделия, акт ОТК, протокол измерений КИМ и сертификат на материал. Документацию храним в архиве 5 лет, повторный заказ запускается по сохранённой программе без повторной наладки. Гарантия соответствия чертежу действует 30 дней.
Частые вопросы
Да. Опытные образцы принимаем от 1 шт, серию от 10 шт. Для малых деталей наладка составляет заметную долю цены, поэтому на небольших партиях цена единицы выше.
Для воды и пара подходит нержавейка 12Х18Н10Т или AISI 304, для агрессивных сред лучше AISI 316L. Алюминий возможен с анодированием, если среда мягкая.
Да, выполняем гравировку серийных номеров и QR-кодов. Маркировка указывается в чертеже вместе с шрифтом и размером.
Зависит от материала и габаритов корпуса. Тонкие стенки мы обрабатываем щадящими режимами; предельное значение называем при анализе чертежа, а не заранее.
Нержавейка не требует защиты. Алюминий анодируют, сталь цинкуют или красят. Вид покрытия указывается в чертеже, мы можем организовать его нанесение.
Измеряем на КИМ: положение оси резьбы относительно оси посадочного отверстия фиксируется в протоколе, по которому можно проверить результат независимо.
