Изготовление корпуса гидроблока на ЧПУ

Корпус гидроблока на ЧПУ: плоскости, каналы и посадки по чертежу

Гидроблок собирает гидравлическую схему в одной детали: вместо десятков трубок и фитингов в массивном корпусе сделаны каналы, а на внешние грани установлены клапаны, распределители и датчики. Поэтому корпус гидроблока - это деталь, в которой геометрия внутренних каналов и внешних монтажных плоскостей важна одновременно. Рабочая жидкость идёт по каналам под давлением, и любая неточность превращается либо в утечку, либо в потерю давления.

Изготавливаем корпуса гидроблоков фрезеровкой и сверлением на обрабатывающих центрах с ЧПУ по чертежу, гидравлической схеме с размерами или образцу. Делаем и единичные позиции для ремонта оборудования, и серии для заказчиков, выпускающих собственную гидравлику. Заготовка поступает в обработку от заказчика или закупается нами, итог - корпус в чертёжных размерах с чистыми каналами.

Технические возможности по этой позиции

Цифры показывают возможности оборудования. Для гидроблока особенно важно сверить с чертежом глубину и диаметр каналов: чем глубже отверстие относительно диаметра, тем осторожнее режим и тем выше стоимость. Такие позиции мы выделяем при расчёте отдельной строкой.

Материалы для гидроблоков

Материал определяется рабочим давлением, рабочей жидкостью и массой узла. В большинстве случаев чертёж уже указывает марку, мы работаем и с давальческим материалом заказчика.

Конструкционные стали

Сталь 45 и 40Х применяются для гидроблоков, работающих при повышенных давлениях и знакопеременных нагрузках: стальной корпус выдерживает давление в каналах без остаточных деформаций и держит резьбовые отверстия под фитинги. Плюс - прочность, минус - масса и необходимость защиты от коррозии: после обработки поверхность обычно требует покрытия.

Алюминиевые сплавы

Д16Т, 6061 и 6082 выбирают для мобильной техники, авиации и оборудования, где ограничена масса. Алюминий хорошо обрабатывается и даёт чистые каналы, но его резьба мягче стальной, поэтому у фитингов часто ставят стальные вставки. Анодирование защищает поверхность и повышает износостойкость монтажных плоскостей.

Нержавеющие стали

12Х18Н10Т, AISI 304 и AISI 316L нужны для гидроблоков, контактирующих с агрессивными средами, водой, пищевыми продуктами или работающих в наружных установках. Нержавейка склонна к наклёпу и налипанию на инструмент, поэтому сверление глубоких каналов в ней ведётся на пониженных подачах.

Как изготавливается гидроблок: маршрут по операциям

В гидроблоке порядок операций важен вдвойне: каналы должны сойтись между собой внутри металла, а заусенцы на пересечениях нельзя оставлять.

• Анализ схемы - по чертежу находим все пересечения каналов, глубокие отверстия и каналы, выходящие на разные грани, определяем порядок установок.
• Подготовка заготовки - плита или блок обрабатывается в размер по габариту, выставляются базовые плоскости, от которых отсчитывается положение всех каналов.
• Черновая обработка - выбираются карманы и внешние контуры, оставляя припуск под чистовые проходы.
• Сверление и растачивание каналов - каналы выполняются по программе, глубокие отверстия идут в несколько проходов с выводом сверла для очистки от стружки и подачей СОЖ через шпиндель.
• Чистовая обработка плоскостей и посадок - монтажные плоскости фрезеруются на высоких оборотах, посадки под золотники и клапаны доводятся до H7.
• Нарезка резьб - под фитинги и пробки, резьба контролируется калибрами.
• Удаление заусенцев и промывка - пересечения каналов зачищаются, блок промывается, ответственные размеры замеряются на КИМ Zeiss.

Мы не пропускаем снятие заусенцев на пересечениях: оторвавшийся при работе заусенец остаётся в жидкости и может заклинить золотник.

Конфигурации гидроблоков, которые изготавливаем

От конфигурации зависит, сколько операций уйдёт на каналы и сколько на монтажные плоскости.

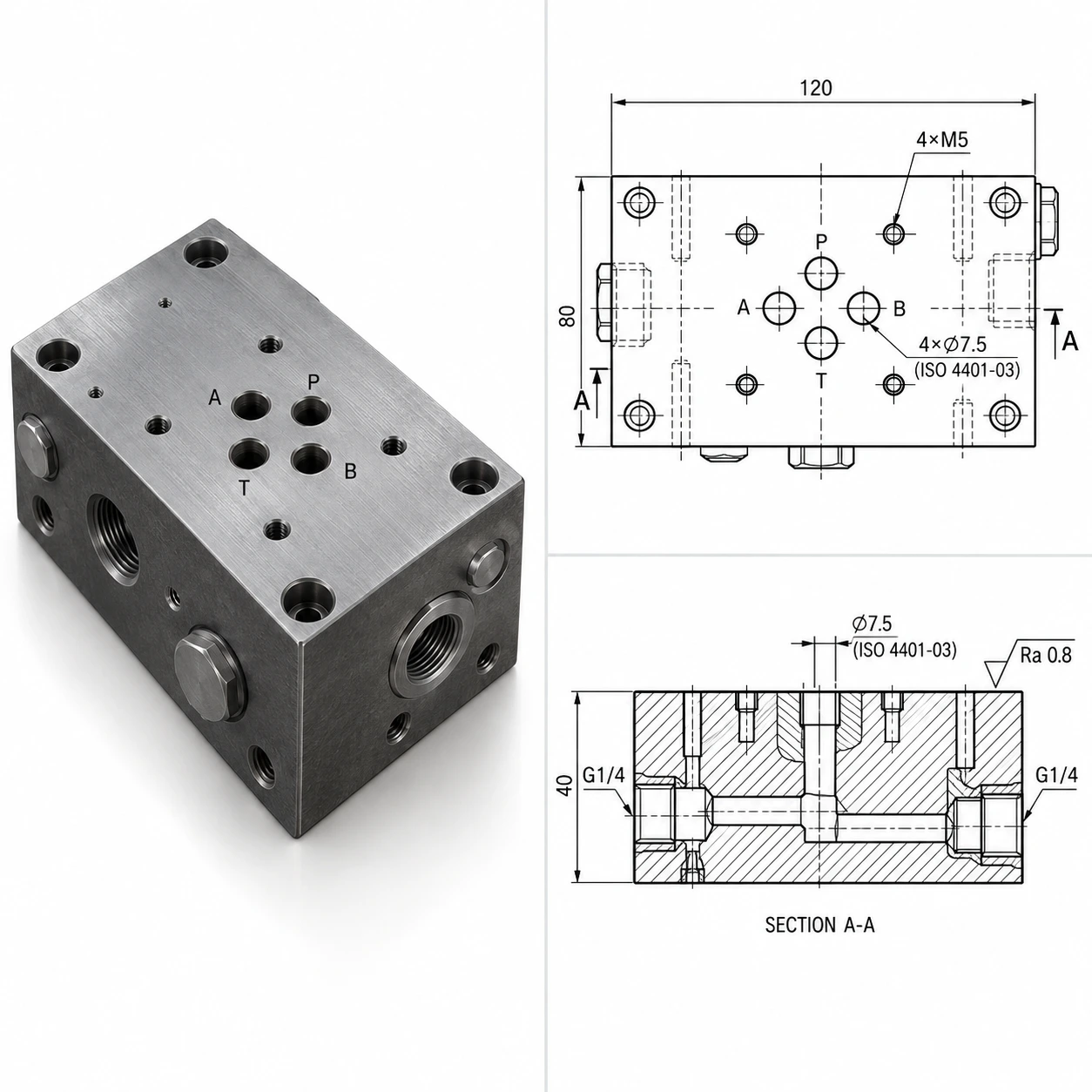

• Монтажная плита под распределители - основное требование - плоскостность и шероховатость стыковой поверхности, отверстия под крепёж и каналы выходят на одну грань.
• Блок управления с врезными клапанами - посадочные отверстия под картриджные клапаны со ступенчатой геометрией, каждая ступень по своему допуску.
• Коллекторный блок - распределяет поток на несколько потребителей, много каналов малого диаметра, пересекающихся под прямым углом.
• Блок с каналами по трём осям - пересекающиеся каналы с разных сторон, значит несколько установок и жёсткая привязка к базе.
• Корпус цилиндра и распределителя - расточка под поршень или золотник с высокой чистотой поверхности для уплотнений.

Точность гидроблока: что мы держим и как проверяем

У гидроблока критичны три группы размеров. Первая - плоскостность и шероховатость стыковых поверхностей: на них садятся распределители с уплотнительными кольцами, и неровность в доли миллиметра даёт течь по стыку. Вторая - диаметр и чистота посадочных отверстий под золотник или картриджный клапан: зазор в паре золотник - корпус измеряется микрометрами. Третья - положение каналов относительно базы: несовпадение каналов при пересечении оставляет перемычку или сужает сечение.

Диаметры посадок выполняем по H7 и контролируем на КИМ Zeiss с погрешностью 0,0005 мм. Положение отверстий и плоскостность измеряются в координатах, результат записывается в протокол. Герметичность узла в сборе проверяется на стенде заказчика: мы отвечаем за геометрию корпуса, которую можно измерить.

Где применяются гидроблоки нашего изготовления

Корпуса гидроблоков заказывают для гидравлических систем различного назначения:

• Станочное и прессовое оборудование - блоки управления зажимами и подачами.
• Спецтехника и подъёмные механизмы - гидроблоки управления подъёмом, наклоном и поворотом.
• Испытательные стенды - малые серии нестандартных гидроблоков под конкретную схему.
• Ремонт импортного оборудования - воспроизведение блока по образцу, когда заводской недоступен или поставляется месяцами.

Партии, сроки и что влияет на стоимость

Стоимость гидроблока рассчитывается по чертежу за один рабочий день. Наибольшее влияние оказывают такие факторы:

• Количество и глубина каналов - каждое глубокое отверстие - отдельная операция с пониженной подачей.
• Материал - нержавейка дороже в обработке, чем конструкционная сталь, а алюминий дешевле обоих.
• Количество граней с обработкой - чем больше установок, тем выше стоимость наладки.
• Требования к чистоте посадок - Ra 0,4 мкм на посадочных отверстиях требует чистовых проходов.
• Тираж - программа и наладка делаются один раз на партию.

Прототип принимаем от 1 шт, серию от 10 шт. При объёме от 100 шт предусмотрена скидка 15-20 %, регулярные заказы закрываем рамочным договором с фиксированной ценой на квартал. Изготовление занимает от 3 дней, точный срок называем в коммерческом предложении.

Что прислать для расчёта

Нужны чертёж в PDF и 3D-модель в STEP, IGES или SAT, а при наличии - гидравлическая схема. На чертеже должны быть размеры каналов с глубиной, обозначения резьб под фитинги и требования к плоскостности стыковых поверхностей. Если чертежа нет, достаточно образца старого блока: мы снимем размеры и построим модель. Подробнее о подготовке - что прислать для расчёта детали. Для плоских плит без каналов сложной формы подойдёт более доступная обработка 2D фрезерованием.

Документы на партию и гарантия

К партии прикладываем паспорт изделия, акт ОТК, протокол измерений КИМ и сертификат на материал. Конструкторская документация хранится в архиве 5 лет, повторный заказ запускается по готовой программе. Гарантия соответствия чертежу действует 30 дней, при расхождении с документацией партию переделываем за свой счёт.

Частые вопросы

Изготавливаем корпус: фрезеруем плоскости, сверлим каналы, растачиваем посадки, нарезаем резьбы. Установку клапанов и испытание в сборе выполняет заказчик.

Положение каналов задаём в программе относительно общей базы и сверяем на КИМ. Каналы выходят из разных граней, и пересечение получается по оси, а не со смещением.

Да, снимаем размеры образца на КИМ, строим 3D-модель и согласуем её с вами. Предупредите, если образец изношен: тогда уточним, по каким размерам восстанавливать.

После фрезерования Ra 0,8-3,2 мкм, ответственные поверхности доводятся до Ra 0,4 мкм по чертежу. Конкретное значение определяет тип уплотнения, его указывает производитель распределителя.

Зависит от рабочего давления и толщины стенок между каналами. Это расчёт конструктора: мы фиксируем размеры, которые заданы чертежом, и не меняем толщину перемычек.

Зависит от соотношения глубины к диаметру. Мы называем эту позицию отдельной строкой при расчёте, чтобы вы видели, на что уходят деньги.
