Изготовление корпуса клапана на ЧПУ

Корпус клапана на ЧПУ: седло, шток и герметичность закрытия

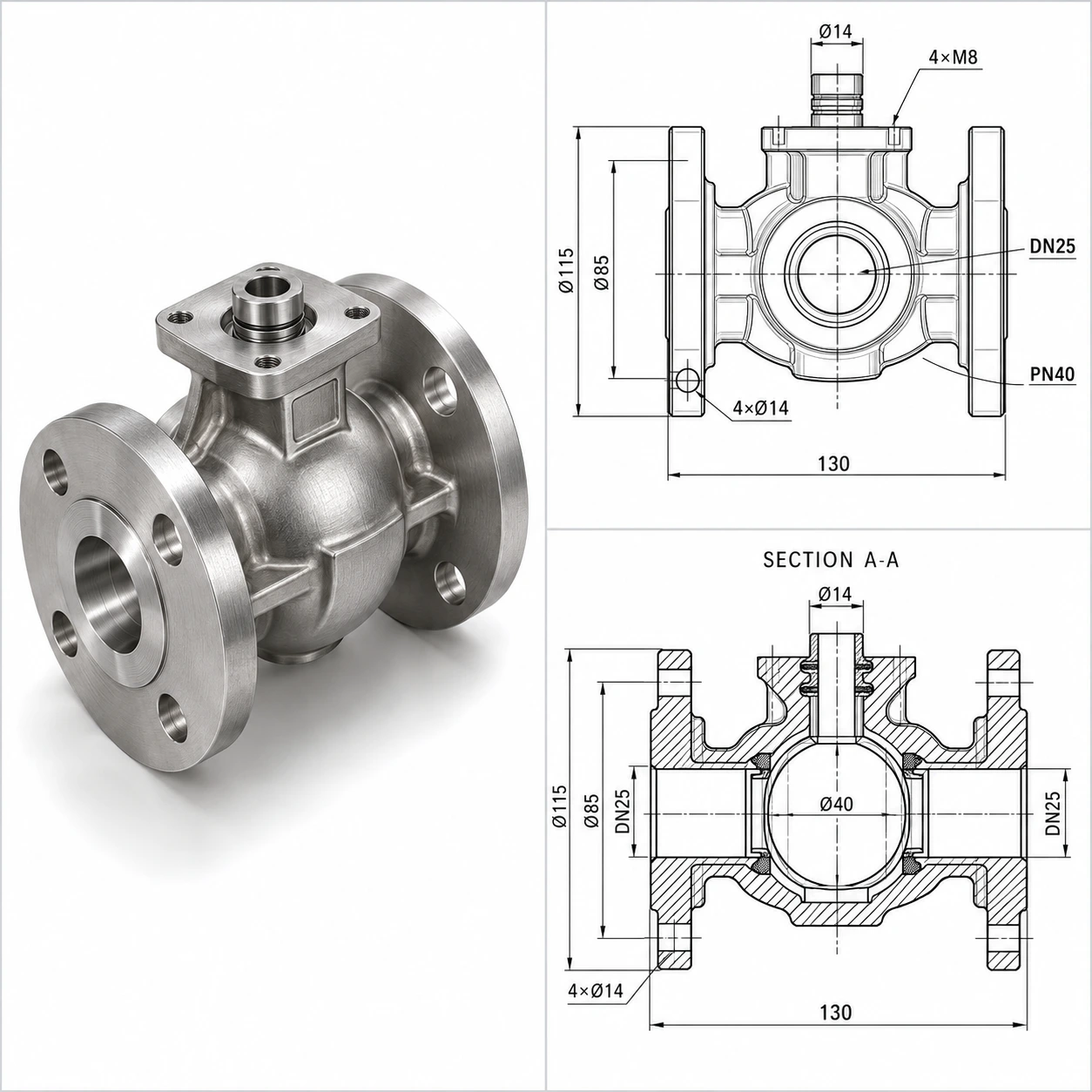

Корпус клапана должен выполнять одну простую задачу: когда клапан закрыт, жидкость или газ не проходят. Это достигается тем, что запорный элемент плотно прижимается к седлу, а для этого седло и ось штока должны быть строго соосны. Корпус держит их взаимное положение, и малейшее смещение превращается в подтекание в закрытом положении.

Изготавливаем корпуса клапанов фрезеровкой на обрабатывающих центрах с ЧПУ по чертежу или 3D-модели. Это запорные, обратные, регулирующие и предохранительные клапаны, а также нестандартные арматурные корпуса для опытных установок. Ответственность за расчёт на давление и допуск к применению лежит на конструкторе клапана, мы воспроизводим геометрию.

Технические возможности по этой позиции

Это возможности оборудования, а не заключение о годности клапана. Расчёт на давление и среду выполняет разработчик, мы фиксируем размеры и показываем результат измерений в протоколе.

Материалы для корпусов клапанов

Материал корпуса определяется средой и температурой. Марку указывает разработчик клапана, мы работаем и с давальческим материалом.

Нержавеющие стали

12Х18Н10Т, AISI 304 и AISI 316L - основа для клапанов с водой, паром и пищевыми продуктами, а также слабоагрессивными средами. AISI 316L выбирают для более агрессивных условий. Нержавеющий корпус обрабатывается на пониженных подачах из-за наклёпа.

Бронза и латунь

БрАЖ9-4, Л63 и ЛС59-1 традиционно используют в арматуре для воды и масел: материал хорошо обрабатывается, устойчив к коррозии и хорошо работает в паре со стальным штоком. Латунь дешевле бронзы, но менее износостойка.

Конструкционные стали и алюминий

Сталь 45 и 40Х применяют для клапанов высокого давления с нейтральными средами, алюминий - для лёгких клапанов в пневматике. Выбор зависит от рабочих условий.

Какие корпуса клапанов делаем

Конструкция клапана определяет, какие поверхности нужно обрабатывать особенно аккуратно.

• Запорные - седло и штоковое отверстие на одной оси, критична соосность.
• Обратные - седло под тарелку или шар, нужна чистота поверхности седла.
• Регулирующие - профиль проходного сечения, влияет на расходную характеристику.
• Предохранительные - точные посадки под пружину и золотник.
• Опытные клапаны - нестандартные корпуса в количестве 1-5 шт.

Как изготавливается корпус клапана: маршрут по операциям

Седло и шток должны быть соосны, поэтому основные расточки обрабатываем из одной установки.

• Анализ чертежа - определяем базу, число установок и расточки, которые должны быть соосны.
• Программа в Mastercam - траектории для внутренней полости, седла, штокового отверстия и присоединительных фланцев.
• Заготовка - пруток, блок или отливка с припуском, назначаются базы.
• Черновая обработка - выбираем объём внутренней полости и формируем наружный контур.
• Чистовая обработка седла и штока - седло и штоковое отверстие обрабатываем из одной установки, подача СОЖ через шпиндель.
• Присоединительные размеры - фланцы, резьбы, канавки под уплотнения.
• Заусенцы, промывка, контроль - кромки каналов зачищаем, корпус промываем, измеряем соосность седла и штока на КИМ Zeiss.

Острые кромки на пересечениях каналов зачищаются: заусенец, оторвавшийся при работе, оседает на седле и мешает закрытию.

Точность корпуса клапана: что мы держим и как проверяем

У корпуса клапана главный показатель - соосность седла и штока. Второй - чистота и геометрия самого седла: оно должно быть круглым и без царапин, иначе запорный элемент не сядет герметично. Третий - посадки под втулки и уплотнения штока.

Диаметры измеряем на КИМ Zeiss с погрешностью 0,0005 мм, соосность седла и штока записываем в протокол в числах. Герметичность клапана в сборе проверяется заказчиком: мы отвечаем за геометрию, которую можно измерить.

Где применяются корпуса клапанов нашего изготовления

Клапанные корпуса заказывают для арматуры различного назначения:

• Водо- и теплоснабжение - запорная и регулирующая арматура.
• Пищевые и химические линии - клапаны из нержавейки.
• Пневматика и гидравлика - обратные и предохранительные клапаны.
• Опытные и ремонтные заказы - нестандартные корпуса и замена изношенных.

Нюансы заказа корпуса клапана

Тип клапана и среда

Для расчёта нужно знать тип клапана, среду и рабочие условия. От типа зависит конструкция седла, от среды материал и шероховатость уплотняемых поверхностей. Эту информацию мы используем для проверки: если чертёж и условия противоречат друг другу, мы сообщим об этом до запуска.

Седло: деталь корпуса или вставка

Седло бывает выполнено прямо в корпусе или представляет собой сменную вставку. В первом случае качество седла определяется обработкой корпуса, поэтому требования к нему жёсткие. Во втором корпус обрабатывается под посадку вставки, а седло изготавливается отдельно и устанавливается. Укажите, какой вариант у вас.

Присоединение к трубопроводу

Корпус клапана присоединяется фланцами, резьбой или под приварку. Размеры присоединения заданы стандартом или чертежом трубопровода. Мы выдерживаем их по чертежу и не меняем без согласования: ошибка в присоединительном размере делает клапан несовместимым с линией.

Проходное сечение и чистота каналов

Каналы внутри клапана формируют проходное сечение, и острые кромки и перепады создают сопротивление и шум. Переходы между каналами зачищаются, а острые углы по возможности скругляются. Если вам нужен определённый радиус перехода, укажите его в чертеже.

Шток, направляющая втулка и уплотнение

Шток проходит через корпус, и его положение определяет направляющая втулка или расточка. Здесь важны диаметр, чистота поверхности и канавки под уплотнения. Если втулка запрессовывается, корпус обрабатывается под её посадку. Укажите в чертеже, втулка сменная или расточка выполняется прямо в корпусе: от этого зависит маршрут.

Что проверяет заказчик после сборки

После сборки клапана заказчик проверяет его на герметичность затвора и герметичность корпуса. Эти испытания показывают итог работы всех деталей: корпуса, седла, штока и уплотнений. Если клапан течёт, причину нужно искать по протоколу измерений корпуса: он покажет, в допуске ли соосность и диаметры посадок, и сузит поиск.

Ремонтный корпус и совместимость со старыми деталями

Когда корпус делается взамен вышедшего из строя, важно, чтобы старые детали встали на место: шток, затвор, пружина, крышка. Для этого лучше прислать их вместе с образцом корпуса, и мы проверим посадки по реальным размерам, а не по чертежу.

Пружина, крышка и ход затвора

Во многих клапанах внутри корпуса работает пружина, а сверху стоит крышка с направляющей. Глубина полости и положение торца под пружину определяют предварительное усилие и ход затвора. Эти размеры нужно выдержать точно, иначе клапан откроется при другом давлении. Мы фиксируем их по чертежу и записываем фактические значения в протокол.

Партии, сроки и что влияет на стоимость

Стоимость корпуса клапана считаем по чертежу за один рабочий день. Влияют:

• Материал - бронза и нержавейка обрабатываются дольше алюминия.
• Сложность внутренней полости - объёмные каналы требуют аккуратной чистовой обработки.
• Требования к соосности - строгий допуск требует обработки за одну установку.
• Число присоединительных размеров - каждый фланец и резьба - отдельная операция.
• Тираж - наладка и программа делаются один раз.

Прототип принимаем от 1 шт, серию от 10 шт. От 100 шт предусмотрена скидка 15-20 %, регулярные поставки закрываем рамочным договором с фиксированной ценой на квартал. Срок изготовления от 3 дней.

Что прислать для расчёта

Нужны чертёж в PDF и 3D-модель в STEP или IGES. Укажите материал, посадки, допуск соосности седла и штока, тип присоединения. Для ремонта пришлите образец. Подробнее - что прислать для расчёта детали. Плоские фланцы и заглушки дешевле делать 2D фрезерованием.

Документы на партию и гарантия

К партии выдаём паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы храним в архиве 5 лет, повторный заказ запускается без повторной наладки. Гарантия на соответствие чертежу - 30 дней.

Частые вопросы

Только корпус и связанные детали. Сборка клапана, подбор уплотнений и испытания остаются за заказчиком.

Обрабатываем обе расточки из одной установки, а соосность измеряем на КИМ и записываем в протокол.

Обычно используют нержавейку или латунь. Допуск материала для контакта с питьевой водой определяет разработчик арматуры, мы изготавливаем из указанной марки.

Да, снимаем размеры на КИМ и строим модель. Седло лучше восстанавливать по чертежу, потому что на образце оно может быть изношено.

Да, как давальческое сырьё. Присылайте с чертежом и сведениями о базах.

Зависит от материала и сложности. Расчёт делаем за рабочий день по вашему чертежу, цифру заранее без документов не называем.
