Корпус подшипникового узла на ЧПУ: расточка под подшипник по чертежу
Корпус подшипникового узла удерживает подшипник в строго заданном положении и принимает на себя нагрузку от вала. Вся работа корпуса сводится к одной поверхности - расточке, в которую запрессовывается наружное кольцо. Если посадка тугая, подшипник сжимается и теряет зазор. Если свободная, наружное кольцо проворачивается в корпусе, изнашивает посадочное место и разбивает его за считанные сотни часов.
Изготавливаем корпуса подшипниковых узлов объёмной фрезеровкой на обрабатывающих центрах с ЧПУ по чертежу или образцу. Делаем опорные стойки, фланцевые и стаканные корпуса, двухопорные узлы с общей осью и разъёмные корпуса для установки на валах большого диаметра. Берём как единичный ремонт, так и серии для производителей оборудования.
Технические возможности по этой позиции
| Параметр | Значение |
|---|---|
| Вид обработки | 3D фрезеровка и растачивание, 3 оси и 4 оси с поворотным столом |
| Рабочее поле станка | 1350 × 630 мм |
| Расточка под подшипник | квалитет H7, по чертежу точнее |
| Точность линейных размеров | до ±0,01 мм |
| Допуск расположения опор | до ±0,02 мм |
| Шероховатость посадки | от Ra 0,4 мкм по чертежу |
| Канавки, каналы смазки, резьбы | по чертежу |
| Количество | прототип от 1 шт, серия от 10 шт |
| Расчёт и срок | расчёт за 1 рабочий день, изготовление от 3 дней |
Это возможности оборудования. Размер посадки, класс точности и натяг определяются типом подшипника, нагрузкой и схемой вращения, и вычисляются конструктором. Мы воспроизводим то, что задано чертежом, и проверяем результат на КИМ.
Материалы для корпусов подшипниковых узлов
Для подшипникового узла важно, как материал держит посадку при нагреве и как изнашивается. Марку обычно задаёт конструктор.
Конструкционные стали
Сталь 45 и 40Х дают стабильную посадку: размер расточки при нагреве меняется мало, сильные удары корпус переносит без остаточных деформаций. Основной выбор для нагруженных и тяжёлых узлов.
Алюминиевые сплавы
Д16Т, 6061, 6082 уместны в лёгких узлах, где подшипник небольшой и нагрузка умеренная. При нагреве алюминий расширяется заметнее стали, посадка наружного кольца может ослабнуть, поэтому для ответственных узлов расточку усиливают стальной втулкой.
Бронза и латунь
БрАЖ9-4 и латунь Л63, ЛС59-1 применяют, когда корпус является одновременно опорой скольжения или когда нужна стойкость к коррозии без покрытий. Бронза хорошо работает в паре со стальным валом без смазки.
Как изготавливается корпус подшипникового узла: маршрут по операциям
Главная идея - расточки, которые должны быть соосны, обрабатываются из одной установки.
- Чертёж и посадки - проверяем, какие посадки заданы, определяем число установок и схему закрепления.
- Программа в Mastercam - расточки по контуру, черновые выборки, торцы, канавки под стопорные кольца.
- Заготовка - пруток, блок или отливка с припуском, назначаются базы.
- Черновая обработка - формируем наружный контур и снимаем основной припуск расточки.
- Получистовая расточка - оставляем небольшой припуск, снимаем напряжения.
- Чистовая расточка - посадочные места доводим по H7 несколькими проходами, подача СОЖ через шпиндель.
- Канавки, смазка, резьбы, контроль - формируем канавки и каналы смазки, нарезаем резьбы, замеряем диаметр, соосность и торцевое биение на КИМ Zeiss.
Диаметр расточки подгоняется только чистовыми проходами, чтобы при снятии размера не получилась конусность по длине.
Какие корпуса подшипниковых узлов делаем
Тип корпуса определяет, какие размеры будут критичными.
- Стаканный - цилиндр с расточкой, вставляется в другой корпус, критична соосность наружной и внутренней поверхностей.

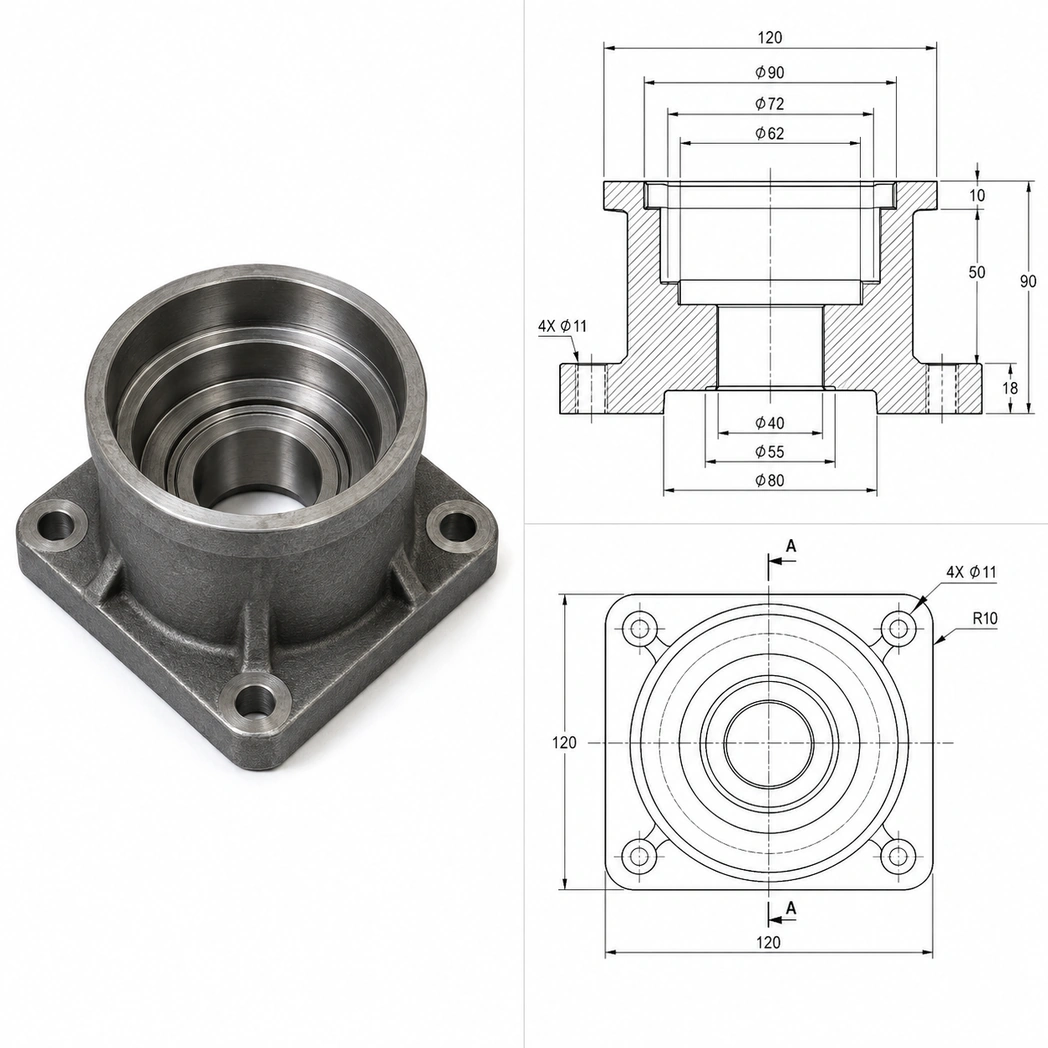

- Фланцевый - крепится торцом, критична перпендикулярность торца к оси расточки.
- Стоечный - стоит на основании, критично расстояние от опорной плоскости до оси.
- Двухопорный - две расточки на одной оси, критична соосность между ними.
- Разъёмный - основание и крышка с общей расточкой, полуотверстия обрабатываются парой.
Точность корпуса подшипникового узла: что мы держим и как проверяем
У корпуса подшипникового узла критичны диаметр расточки, её форма и соосность. Диаметр определяет натяг, форма - отсутствие овальности и конусности, соосность - работу вала без изгиба. Допуск формы (круглость и цилиндричность) обычно составляет часть допуска на диаметр, и именно он чаще всего нарушается при плохой обработке.
Диаметр и форму расточки измеряем на КИМ Zeiss с погрешностью 0,0005 мм в нескольких сечениях по длине. В протокол попадают числа каждого сечения, поэтому видно, нет ли конусности. Для двухопорных узлов отдельно измеряется соосность расточек.
Где применяются корпуса подшипниковых узлов нашего изготовления
Подшипниковые корпуса используются во всех машинах с вращающимися валами:
- Приводы и редукторы - опорные стойки валов, фланцевые стаканы.
- Конвейеры и транспортёры - опоры приводных и натяжных барабанов.
- Станочное оборудование - шпиндельные и вспомогательные опоры.
- Ремонтные работы - восстановление опоры взамен разбитой.
Нюансы заказа корпуса подшипникового узла
Какой подшипник ставится
Для расчёта посадки нужна маркировка подшипника или его размеры: наружный диаметр, ширина и класс точности. От них зависит допуск на расточку. Если вы не уверены, укажите тип узла и нагрузку, а допуск согласуем с вашим конструктором.
Какое кольцо вращается
Если вращается внутреннее кольцо, наружное садится в корпус с лёгким натягом или скользящей посадкой. Если вращается наружное, посадка в корпусе должна быть плотнее. От этого зависит поле допуска расточки, и ошибка в выборе приводит к проворачиванию кольца. Выбор делает конструктор, мы точно воспроизводим указанный допуск.
Стопорные кольца, канавки и смазка
Подшипник в корпусе удерживают упорный бурт, стопорное кольцо или крышка. Канавку под стопорное кольцо мы выполняем по размерам из чертежа: ширина и глубина должны совпадать с кольцом. Каналы подвода смазки сверлятся после чистовой расточки, чтобы не оставлять заусенцев на посадочной поверхности.
Монтаж и демонтаж подшипника
Подшипник в расточку запрессовывается, и корпус должен допускать это без повреждения посадки. Для этого на входе расточки делают фаску, а для демонтажа иногда предусматривают пазы или отверстия под съёмник. Если этих элементов нет на вашем чертеже, но они нужны для сервиса, сообщите: мы добавим их по согласованию. Размер фаски влияет на то, не срежет ли кольцо подшипника металл при запрессовке.
Класс точности подшипника и допуск расточки
Подшипники бывают разных классов точности, и чем выше класс, тем жёстче требования к корпусу. Для обычных подшипников достаточно H7, для высокоточных узлов допуск расточки и допуск формы затягиваются. Если вам нужны более жёсткие допуски, укажите их в чертеже заранее: расчёт стоимости будет другим.
Партии, сроки и что влияет на стоимость
Стоимость корпуса подшипникового узла рассчитываем по чертежу за рабочий день. Влияют:
- Диаметр и число расточек - чем больше посадок с высокой точностью, тем больше чистовых проходов.
- Длина расточки - длинная расточка требует особого режима и контроля конусности.
- Материал - бронза и нержавейка обрабатываются дольше обычной стали.
- Дополнительные элементы - канавки, каналы смазки, резьбы.
- Тираж - наладка делается один раз на партию.
Прототип принимаем от 1 шт, серию от 10 шт. От 100 шт предусмотрена скидка 15-20 %, постоянные заказчики могут оформить рамочный договор с фиксированной ценой на квартал. Срок изготовления от 3 дней.
Что прислать для расчёта
Для расчёта нужен чертёж в PDF и 3D-модель в STEP или IGES. Укажите тип подшипника, поле допуска посадки, допуск формы и соосность. Если образец разбит, пришлите его: мы реконструируем посадку по размеру подшипника. Подробнее - что прислать для расчёта детали. Простые плоские опоры без объёмной формы можно заказать как обработку 2D фрезерованием.
Документы на партию и гарантия
К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Архив документации хранится 5 лет, повторный заказ запускается по готовой программе. Гарантия на соответствие чертежу составляет 30 дней.
Частые вопросы
Это решение конструктора: оно зависит от типа нагрузки и вращающегося кольца. Мы изготавливаем посадку, которую указывает чертёж, и можем уточнить стандартное поле, если вы пришлёте данные подшипника.
Иногда да, под ремонтный размер или со вставкой-втулкой. Это зависит от толщины стенки: пришлите образец или размеры, мы оценим.
Обе расточки выполняются за одну установку, а в протоколе КИМ записывается их соосность. Это надёжнее, чем обработка с переустановкой.
Конусность или овальность делают посадку неравномерной по длине: подшипник работает на части ширины, а не на всей. Поэтому мы измеряем диаметр в нескольких сечениях.
Для лёгких узлов подойдёт, но стоит учитывать расширение при нагреве. Для ответственных узлов лучше сталь или алюминий со стальной втулкой.
Образец или его фото и размеры, а также данные установленного подшипника. По ним мы определим размер посадки.
