Корпус привода на ЧПУ: соосность двигателя и выходного вала

Привод объединяет двигатель и механизм, который передаёт вращение дальше, а корпус привода держит их вместе. Главное требование к нему - чтобы вал двигателя и входной вал механизма лежали на одной оси. Если они расходятся хотя бы на несколько сотых миллиметра, муфта начинает работать на излом, подшипники нагреваются, а шум и вибрация растут с каждой сотней часов.

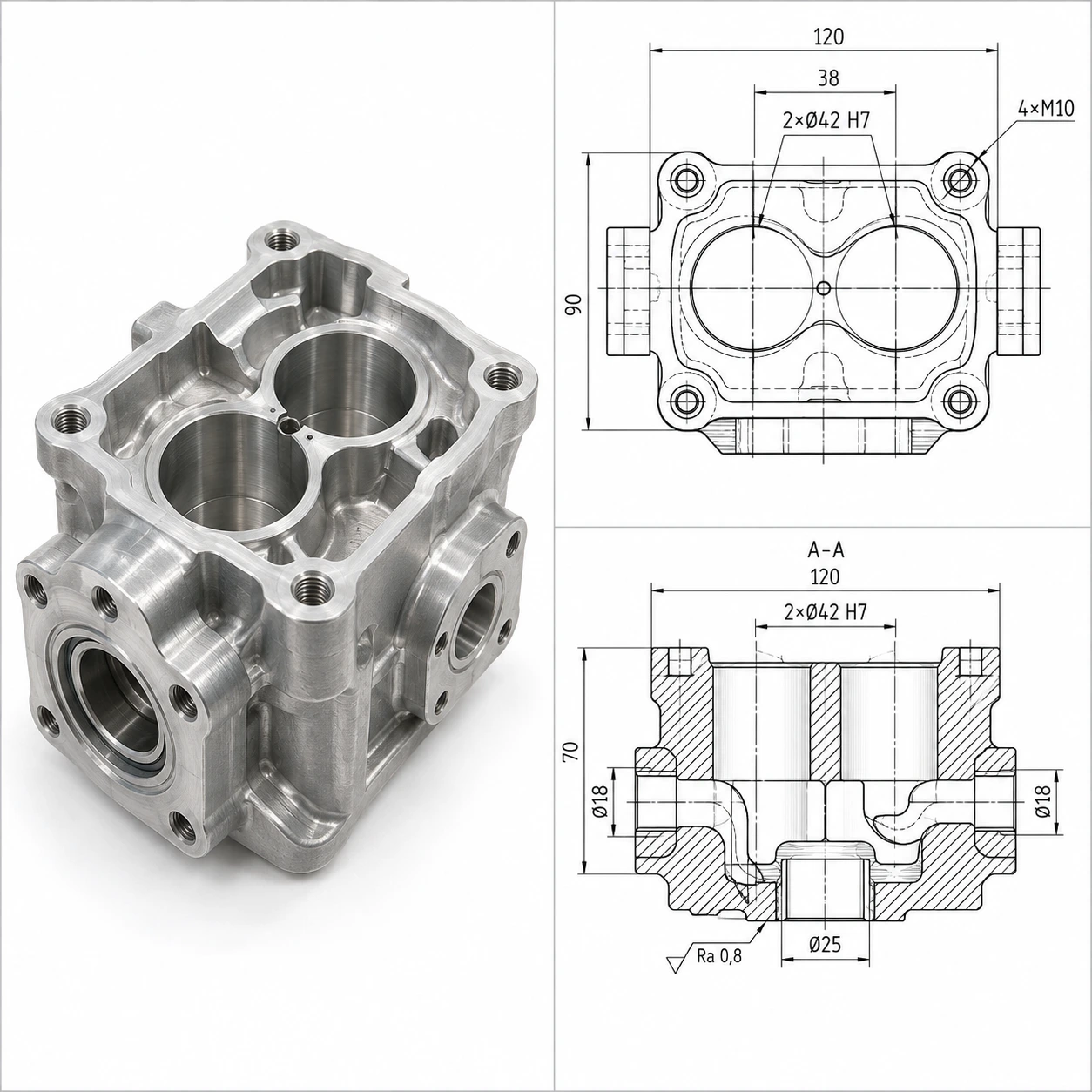

Изготавливаем корпуса приводов объёмной фрезеровкой по чертежу и 3D-модели. Делаем и корпуса с фланцем под стандартный двигатель, и лапные корпуса, и закрытые модули. Принимаем единичные заказы для замены вышедшей из строя детали и серии для производителей оборудования, которым нужен стабильный размер от партии к партии.

Технические возможности по этой позиции

Приведены возможности оборудования. Допуск соосности на вашей детали задаёт чертёж. Для корпуса привода мы отдельно уточняем, от какой базы отсчитывается соосность: от торца фланца или от оси бурта, потому что это разные схемы измерения.

Материалы для корпусов приводов

Материал корпуса определяется нагрузкой, окружающей средой и допустимой массой. Чертёж обычно указывает марку, мы работаем и с давальческим материалом.

Алюминиевые сплавы

Д16Т, 6061, 6082, АД31 выбирают для лёгких приводов: подвижные узлы, мобильное оборудование, модули, которые монтируются на высоте. Алюминий хорошо отводит тепло от двигателя, обрабатывается быстро и допускает анодирование.

Конструкционные стали

Сталь 45 и 40Х нужны для приводов с большой нагрузкой, ударами или высоким моментом. Стальной корпус не меняет посадочный диаметр при нагреве так заметно, как алюминиевый, поэтому подшипники держатся стабильнее.

Нержавеющие стали

12Х18Н10Т, AISI 304, AISI 316L подходят для приводов в моечных линиях, пищевых и химических установках. Для влажной среды нержавейка надёжнее, чем покрытие по алюминию, которое со временем царапается.

Какие корпуса приводов делаем

Конфигурация корпуса определяет схему крепления и критичные размеры.

• Фланцевый - крепится к двигателю через фланец с центрирующим буртом, критична перпендикулярность торца оси.
• Лапный - стоит на плите на лапах, критична плоскость опорных поверхностей лап.
• Корпус-стакан - цилиндрическая оболочка, важна соосность посадок на обеих сторонах.
• Закрытый модуль - корпус с крышками и окнами, внутри двигатель и передача, нужно точное положение двух групп отверстий.
• Корпус с переходной плитой - промежуточная деталь для установки двигателя нестандартного габарита.

Как изготавливается корпус привода: маршрут по операциям

Здесь главное - получить обе посадки одной установкой, потому что любое переустановление вносит несоосность.

• Анализ чертежа - определяем базу для соосности и порядок обработки: какие поверхности делаем одной установкой.
• Программа в Mastercam или PowerMill - траектории для объёмных рёбер и приливов, расточек, торцов и фланца.
• Заготовка - плита, блок или поковка с припуском, назначаются технологические базы.
• Черновая выборка - основной объём снимаем с запасом по всем ответственным поверхностям.
• Чистовая обработка посадок - бурт под фланец двигателя и расточки под подшипники обрабатываем из одной установки.
• Торцы и опорные плоскости - фрезеруем на высоких оборотах шпинделя до 18 000 об/мин.
• Резьбы, зачистка, контроль - нарезаем резьбы под крепёж, снимаем заусенцы, замеряем соосность и перпендикулярность на КИМ Zeiss.

Если корпус разъёмный, обе половины ведём одним комплектом режимов и инструмента.

Точность корпуса привода: что мы держим и как проверяем

Для корпуса привода критичны два показателя. Первый - соосность центрирующего бурта и расточки под входной вал: она определяет, насколько совпадут оси двигателя и механизма. Второй - перпендикулярность торца фланца к этой оси: если торец наклонён, двигатель присоединяется с перекосом, и муфта нагружается изгибом.

Оба показателя измеряются на КИМ Zeiss с погрешностью 0,0005 мм в единой системе координат, а не последовательно разными приборами. Результат записывается в протокол с реальными числами, так что вы можете сравнить его с собственным измерением.

Отдельно советуем указывать в чертеже схему измерения соосности: от какой базы и по какой длине. Одна и та же деталь может быть годной по одной схеме и браком по другой, и лучше выяснить это до заказа, чем при приёмке.

Где применяются корпуса приводов нашего изготовления

Корпуса приводов заказывают для различных исполнительных механизмов:

• Приводы подач и позиционирования - станки, линейные модули, столы.
• Конвейерное и упаковочное оборудование - приводные станции с редуктором.
• Насосные и вентиляторные установки - корпуса, связывающие двигатель с рабочей частью.
• Ремонт и замена - восстановление корпуса при потере посадки или трещине.

Нюансы заказа корпуса привода

Двигатель и фланец: что нужно знать до заказа

Для корпуса привода нужно знать присоединительные размеры двигателя: диаметр центрирующего бурта, диаметр окружности отверстий под болты, их количество и диаметр, а также диаметр и длину вала. Эти данные есть в паспорте двигателя. Если паспорта нет, пришлите модель и номер, размеры уточним по каталогу производителя.

Схема измерения соосности

Соосность можно измерять от оси бурта, от оси расточки или от общей оси двух расточек, и результат получится разным. Мы фиксируем схему в протоколе. Если вы будете проверять деталь у себя, используйте ту же схему, иначе цифры не совпадут даже при хорошей детали.

Тепловое расширение и посадка двигателя

Двигатель при работе греется, и корпус вместе с ним. Если корпус алюминиевый, а двигатель стальной, их размеры меняются по-разному. Для ответственных приводов это учитывают при выборе допуска на центрирующий бурт: слишком тугая посадка холодного двигателя может превратиться в заклинившую после прогрева.

Лапы или фланец: как корпус крепится к основанию

Лапный корпус опирается на плиту четырьмя лапами, и главное требование к нему - чтобы все четыре опорные поверхности лежали в одной плоскости. Если одна лапа выступает, при затяжке болтов корпус изгибается, а вместе с ним уходит соосность. Фланцевый корпус крепится торцом, и там то же требование касается плоскости фланца. Укажите в заказе способ крепления и допуск плоскостности опорных поверхностей.

Партии, сроки и что влияет на стоимость

Стоимость корпуса привода считаем по чертежу за рабочий день. Влияют следующие факторы:

• Габарит корпуса - от него зависит объём снимаемого материала.
• Материал - нержавейка обрабатывается дольше алюминия и стали.
• Число посадок с высоким классом точности - каждая - отдельный чистовой проход.
• Число установок - корпус, обрабатываемый с одной стороны, дешевле.
• Тираж - программа и наладка делаются один раз на партию.

Прототип принимаем от 1 шт, серию от 10 шт, при объёме от 100 шт предусмотрена скидка 15-20 %. Для постоянных заказов оформляем рамочный договор с фиксированной ценой на квартал. Срок изготовления от 3 дней.

Что прислать для расчёта

Нужен чертёж в PDF и 3D-модель в STEP или IGES. Обязательно укажите модель двигателя или размеры его фланца, допуск соосности и схему измерения. Если корпус нужен по образцу, привезите его или пришлите размеры. Подробнее о подготовке - что прислать для расчёта детали. Простые плоские переходные плиты дешевле делать 2D фрезерованием.

Документы на партию и гарантия

К каждой партии выдаём паспорт изделия, акт ОТК, протокол измерений КИМ и сертификат на материал. Документацию храним в архиве 5 лет, поэтому повторный заказ идёт по готовой программе. Гарантия на соответствие чертежу - 30 дней.

Частые вопросы

Да, если вы пришлёте чертёж или размеры его фланца: диаметр бурта, расположение крепёжных отверстий, размер вала. Мы построим корпус под эти размеры.

Значение зависит от габарита и схемы обработки. При обработке посадок за одну установку мы держим допуск расположения до ±0,02 мм; точную цифру называем после анализа чертежа.

Для лёгких и умеренно нагруженных приводов подходит. Для больших моментов и ударных нагрузок лучше сталь, она меньше меняет размеры при нагреве.

Расточить посадку под ремонтный размер или добавить отверстие можно, но возможность зависит от толщины стенки. Пришлите образец или размеры, и мы оценим.

Да, отливку принимаем как давальческое сырьё. Присылайте её с чертежом и указанием баз, чтобы мы заранее определили припуск.

К партии прилагается протокол КИМ. В нём указано отклонение расположения оси бурта относительно оси расточки, и вы можете проверить его на своём оборудовании.
