Изготовление корпуса редуктора на ЧПУ

Корпус редуктора на ЧПУ: объёмная фрезеровка по вашей документации

Корпус редуктора выполняет две работы сразу. Снаружи это несущая рама с рёбрами жёсткости, приливами под крепёж и окнами для масла, внутри это посадочное место для подшипников валов. Вторая работа важнее: именно расточки определяют, сойдутся ли шестерни в зацеплении и будет ли узел тихо работать под нагрузкой. Внешняя форма может быть почти любой, а вот оси расточек обязаны лежать строго параллельно на заданном межосевом расстоянии.

Изготавливаем корпуса редукторов 3D фрезерованием на вертикальных обрабатывающих центрах с ЧПУ по чертежу, 3D-модели или образцу изношенного корпуса. Берём единичные ремонтные заказы, когда прежний корпус треснул, разработал посадки или перестал держать соосность, и серийные партии для собственного выпуска заказчика. На выходе вы получаете корпус в чертёжных размерах, а не заготовку, которую нужно дорабатывать на своём участке.

Технические возможности по этой позиции

Это возможности оборудования, а не обещание на любую деталь. Допуски на ваш корпус задаёт чертёж: если на двух расточках стоят H7 и межосевое расстояние с отклонением ±0,02 мм, мы проверим, что такая пара достижима за одну установку, и скажем об этом до запуска.

Материалы для корпусов редукторов

Выбор материала корпуса определяется нагрузкой на валы, массой узла и условиями эксплуатации. Мы работаем с давальческим материалом заказчика и с собственным, марку определяет чертёж.

Алюминиевые сплавы

Корпуса лёгких и средненагруженных редукторов, где важна масса и отвод тепла от зубчатого зацепления: АД31, 6061, 6082, Д16Т. Алюминий обрабатывается быстрее стали, держит Ra 0,8-3,2 мкм без шлифования, но мягче под подшипники, поэтому у нагруженных узлов расточки иногда усиливают стальной втулкой. Это решение закладывается на этапе чертежа, а не при обработке.

Конструкционные стали

Для тяжёлых редукторов и ударных нагрузок берут сталь 45 или 40Х. Стальной корпус жёстче, лучше держит посадки под подшипники при нагреве и не требует втулок. Платой становится масса и более долгая обработка: стружка тяжелее, режимы осторожнее, ресурс инструмента меньше. Сталь 30ХГСА применяют там, где сочетаются нагрузка и ограничение по массе.

Нержавеющие стали

12Х18Н10Т и AISI 304 нужны для редукторов, работающих во влажной или химически активной среде: пищевое оборудование, моечные линии, морской и речной транспорт. Нержавейка склонна к наклёпу, поэтому чистовые проходы ведём без остановок в резе и с подачей СОЖ под давлением. Для самых агрессивных сред применим AISI 316L.

Какие корпуса редукторов делаем

У каждого типа корпуса свои узкие места в обработке. Полезно сразу понимать, какой вариант у вас, чтобы мы правильно построили маршрут.

• Цилиндрический одноступенчатый - две параллельные оси, главное требование - межосевое расстояние и параллельность расточек.
• Цилиндрический многоступенчатый - три и более оси, накапливается погрешность по цепочке, поэтому критично положение каждой расточки относительно общей базы.
• Червячный - оси скрещиваются под 90°, важны межосевое расстояние и перпендикулярность, обработку часто ведём с использованием поворотного стола.
• Коническо-цилиндрический - оси пересекаются, требуется точное положение пересечения, иначе зацепление даёт неправильное пятно контакта.

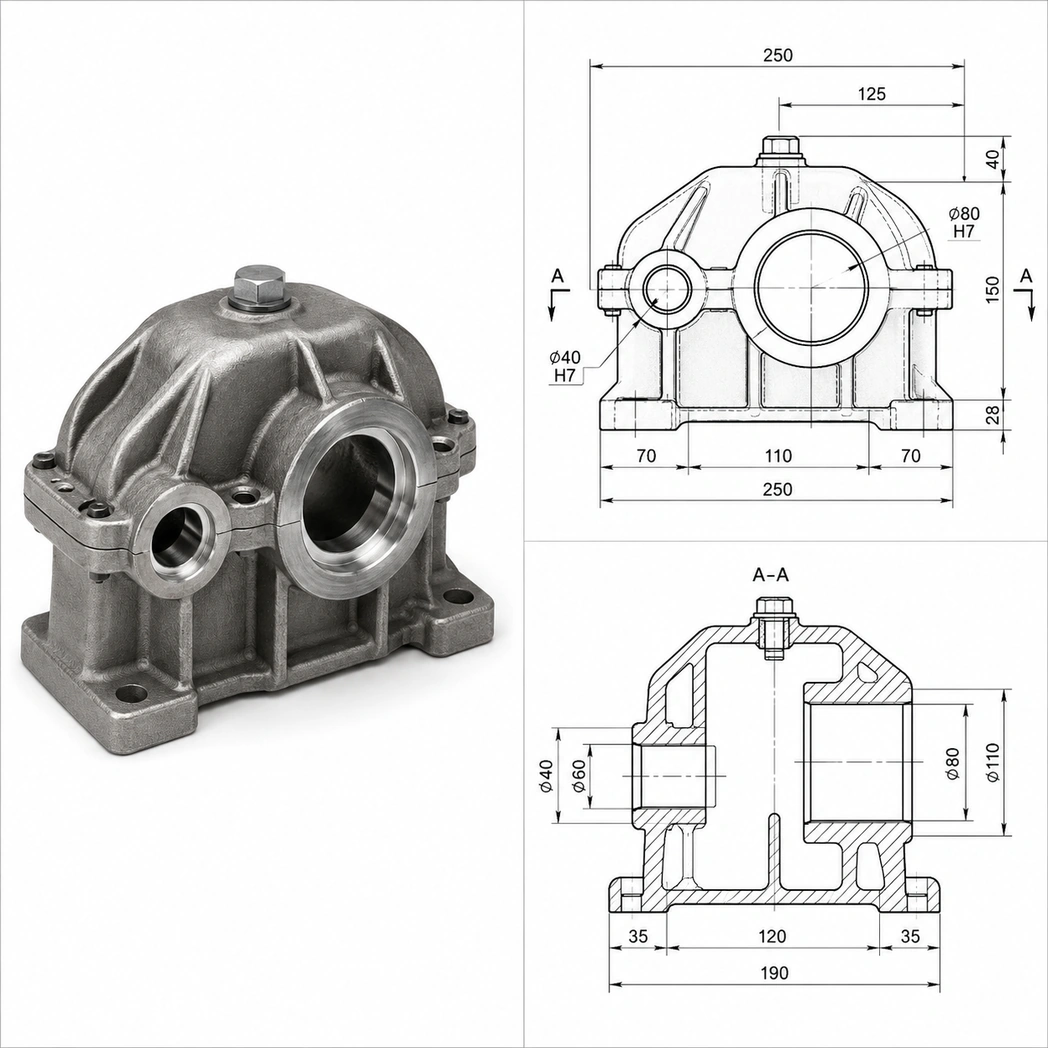

• Разъёмный - основание и крышка с плоскостью разъёма, расточки обрабатываются в паре. Рекомендуем заказывать обе части вместе.
• Неразъёмный монолитный - расточки выполняются со стороны торцов, нужен длинный инструмент и осторожные режимы, чтобы не допустить вибрации.

Как изготавливается корпус редуктора: маршрут по операциям

Маршрут строится так, чтобы все ответственные поверхности получались за минимальное число установок: каждое переустановление добавляет погрешность.

• Разбор модели и чертежа - технолог проверяет, достижимы ли заявленные допуски расположения, находит поверхности, которые нельзя обработать с одной стороны, и фиксирует базы.
• Программа в Mastercam или PowerMill - выбираем стратегии для объёмных поверхностей рёбер и приливов, плоскостей разъёма и расточек.
• Подготовка заготовки - плита или блок с припуском под чистовую обработку, при необходимости заготовка предварительно снимается в размер и проверяется на плоскостность опорных граней.
• Черновая выборка - основной объём материала снимается с запасом, чтобы после снятия напряжений корпус успел отдать форму до чистовой.
• Получистовой проход - выравнивается припуск по всем поверхностям, расточки подготавливаются под чистовое растачивание.
• Чистовая обработка - рёбра и поверхности корпуса фрезеруются на высоких оборотах шпинделя, плоскости разъёма идут на проход, расточки под подшипники доводятся до квалитета H7 за несколько проходов с подачей СОЖ через шпиндель.
• Снятие заусенцев и контроль - кромки притупляются, корпус промывается от стружки, ответственные размеры замеряются на КИМ Zeiss.

Если корпус разъёмный, основание и крышку ведём одним комплектом: так расточки получаются одной серии режимов и инструмента, а плоскость разъёма сопрягается без подгонки.

Точность корпуса редуктора: что мы держим и как проверяем

Для корпуса редуктора критичны три размера. Первый - межосевое расстояние между расточками под подшипники: от него зависит боковой зазор в зацеплении. Второй - параллельность осей расточек: перекос даёт неполное пятно контакта и ускоренный износ зубьев. Третий - соосность посадочных мест под один вал на противоположных стенках корпуса.

Диаметры расточек выполняем по H7 с контролем нутромером и на КИМ Zeiss, погрешность которой составляет 0,0005 мм. Положение расточек относительно базовой плоскости измеряется в координатах, а не штангенциркулем, поэтому на выходе вы получаете числа в протоколе, а не заключение «в допуске». Для воспроизводимости между партиями отклонения удерживаем в пределах поля допуска IT7.

Где ставятся корпуса нашего изготовления

Корпуса редукторов заказывают для узлов, где привод передаёт момент через зубчатую или червячную пару:

• Приводы конвейеров и транспортёров - корпус редуктора крепится на раме и работает в непрерывном режиме.
• Привода станков и вспомогательного оборудования - поворотные столы, подачи, делительные головки.
• Дозирующее и упаковочное оборудование - компактные корпуса из алюминия или нержавейки.
• Мобильная техника и ремонтные заказы - замена корпуса, выработавшего посадки, когда заводской вариант недоступен.

Партии, сроки и что влияет на стоимость

Стоимость корпуса редуктора считается по чертежу за один рабочий день. На итоговую сумму влияет несколько факторов:

• Материал - алюминий обрабатывается быстрее стали, нержавейка дольше из-за осторожных режимов чистовой обработки.
• Количество и сложность расточек - каждая расточка с допуском H7 и жёстким положением - отдельная операция.
• Число установок - корпус, который удаётся обработать с двух сторон за две установки, дешевле, чем требующий подвороты стола.
• Шероховатость посадок - Ra 0,4 мкм на посадочных поверхностях требует дополнительных чистовых проходов.
• Тираж - наладка и программа делаются один раз, поэтому цена единицы падает с партией.

Прототип принимаем от 1 шт, серию от 10 шт, при объёме от 100 шт предусмотрена скидка 15-20 %, для регулярных поставок возможен рамочный договор с фиксированной ценой на квартал. Срок изготовления от 3 дней, точное значение указываем в коммерческом предложении.

Что прислать для расчёта

Для расчёта достаточно чертежа в PDF и 3D-модели в STEP, IGES, SAT или формате SolidWorks. Для корпуса редуктора на чертеже обязательно должны быть указаны межосевые расстояния, допуски на расточки и параллельность осей. Если документации нет, работаем по образцу: замеряем корпус на КИМ и строим 3D-модель. Подробнее - что прислать для расчёта детали. Если ваш корпус плоский и без объёмных поверхностей, дешевле обойдётся обработка 2D фрезерованием.

Документы на партию и гарантия

На каждую партию корпусов оформляем паспорт изделия, акт ОТК, протокол измерений КИМ и сертификат на материал. Архив конструкторской документации хранится 5 лет, повторный заказ запускается по сохранённой программе. Гарантия соответствия чертежу действует 30 дней с момента отгрузки.

Частые вопросы

Да. Мы замеряем образец на координатно-измерительной машине, строим 3D-модель и согласуем с вами ключевые размеры письменно до запуска. Обмер добавляет к сроку один-два дня.

Ограничение задаёт рабочее поле станка 1350 × 630 мм. Пришлите габариты, мы подтвердим, проходит ли корпус за одну установку, или предложим разбить обработку на этапы.

Алюминий мягче и сильнее расширяется при нагреве, поэтому посадка подшипника со временем может ослабнуть. Для нагруженных узлов расточки усиливают стальной втулкой или выбирают стальной корпус.

Рекомендуем именно так. Обе половины обрабатываются на одном комплекте режимов, плоскость разъёма и расточки совпадают, а вам не нужно подгонять детали при сборке.

Принимаем и отливки заказчика как давальческое сырьё, и заготовки из плиты или блока. Отливку нужно присылать с чертежом и базами, иначе припуск под чистовую обработку придётся определять по месту.

К партии прикладываем протокол КИМ с реальными значениями диаметров и положения. Результат можно сравнить со своим измерением, расхождение между методами видно сразу.
