Изготовление корпуса трансмиссии на ЧПУ

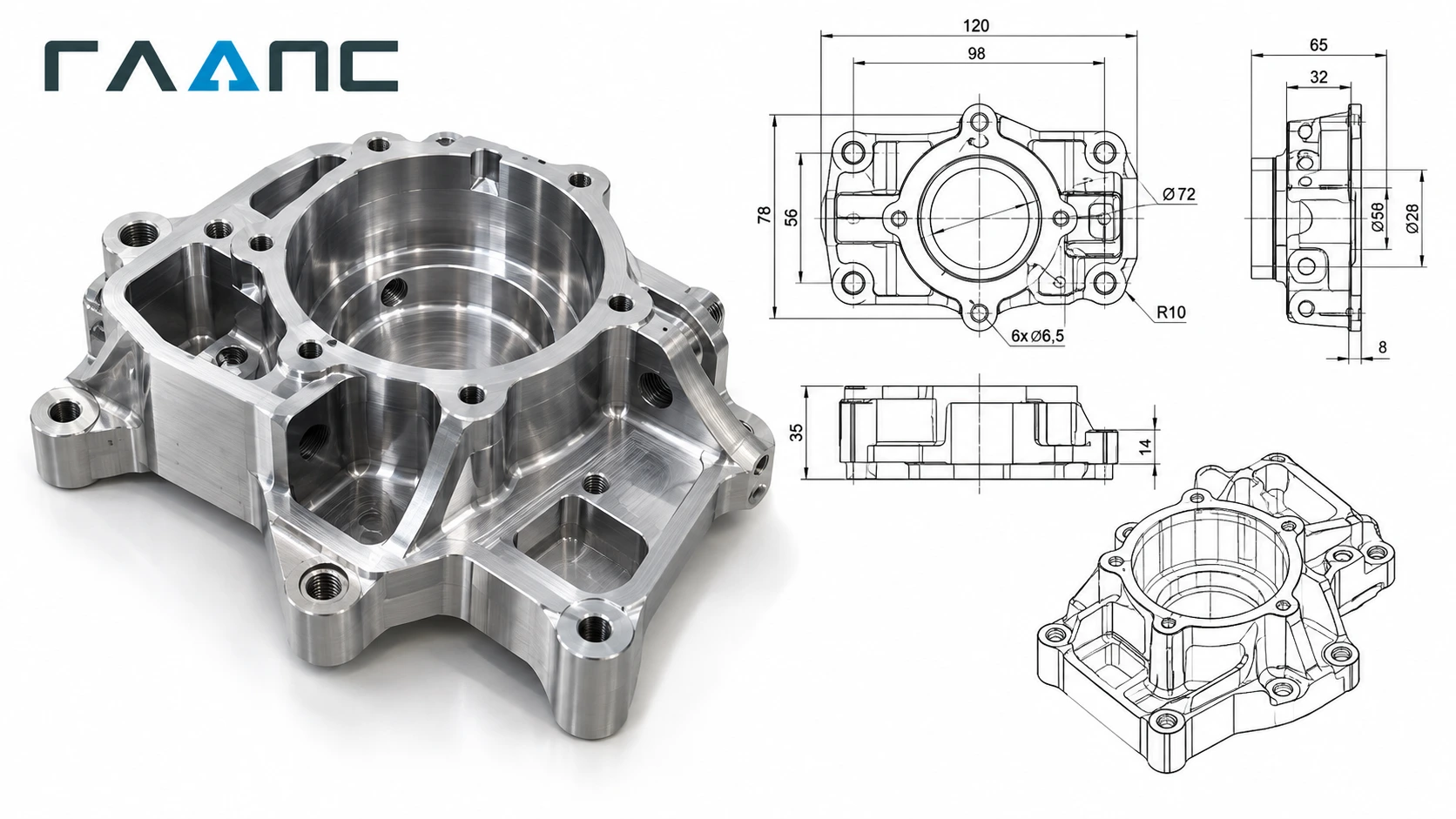

Корпус трансмиссии на ЧПУ: несколько валов в одной жёсткой детали

Корпус трансмиссии объединяет несколько валов и шестерён в одну сборку, и поэтому он сложнее одноступенчатого редуктора. Расточек в нём много, они лежат в разных плоскостях и под разными углами, а каждая из них должна находиться на точном расстоянии от остальных. Ошибка в одной расточке сдвигает зацепление и приводит к тому, что узел шумит и нагревается.

Мы изготавливаем корпуса трансмиссий объёмной фрезеровкой по чертежу, 3D-модели или образцу. Такие корпуса часто крупные и массивные, и габарит определяет, поместится ли деталь в рабочее поле станка 1350 × 630 мм. Если нет, мы обсуждаем разбиение или альтернативный маршрут. Принимаем и ремонтные заказы, и серии для производителей техники.

Технические возможности по этой позиции

Это возможности оборудования. Для корпуса трансмиссии мы обязательно просим 3D-модель: на плоском чертеже невозможно разобрать взаимное положение расточек, лежащих в разных плоскостях, и риск ошибки при расчёте возрастает.

Материалы для корпусов трансмиссий

В трансмиссиях корпус работает и как несущая рама, и как масляная ванна, поэтому материал выбирают по жёсткости и теплоотдаче.

Алюминиевые сплавы

6061, 6082, Д16Т, АД31 дают лёгкий корпус с хорошим отводом тепла от масла. В мобильной технике и в приводах, где масса критична, это основной выбор. Недостаток - мягкая резьба и расширение при нагреве, которое учитывается при выборе посадки подшипника.

Конструкционные стали

Сталь 45, 40Х и 30ХГСА применяют в тяжёлых трансмиссиях с высоким моментом. Стальной корпус жёстче, лучше держит расположение осей под нагрузкой и стабильнее по посадкам, но тяжелее и обрабатывается дольше.

Нержавеющие стали

12Х18Н10Т и AISI 316L нужны для трансмиссий, работающих во влажной среде, в моечных и пищевых линиях. Обработка идёт на пониженных подачах из-за склонности нержавейки к наклёпу.

Какие корпуса трансмиссий делаем

Каждая схема передачи определяет расположение и количество расточек.

• Многоступенчатые соосные - валы лежат на общей оси, критична соосность всех расточек.
• С параллельными валами - несколько параллельных осей, критичны межосевые расстояния и параллельность.
• С перекрещивающимися валами - оси под углом, нужна 4-осевая обработка с поворотным столом.
• С коробкой отбора мощности - дополнительный выход на боковой стенке с фланцем.
• Разъёмные корпуса - основание и крышка, расточки обрабатываются парой.

Как изготавливается корпус трансмиссии: маршрут по операциям

Для многоосевого корпуса главная задача - привязать все расточки к одной базе и обработать их с минимумом переустановок.

• Разбор 3D-модели - определяем базовую плоскость, карту расточек и число установок, которые нужны для доступа ко всем сторонам.
• Программа в PowerMill или Mastercam - траектории для сложного внешнего рельефа и отдельные траектории для расточек.
• Заготовка - блок или отливка с припуском, при необходимости предварительная обработка баз.
• Черновая выборка - снимаем основной материал и формируем полости, оставляя запас под чистовую.
• Чистовая обработка базовых плоскостей - обрабатываем плоскости, от которых отсчитывается положение всех осей.
• Расточки под подшипники - формируем по координатам, повороты стола минимальны, подача СОЖ через шпиндель.
• Резьбы, заусенцы, контроль - нарезаем резьбы, зачищаем кромки, измеряем положение осей на КИМ Zeiss и записываем в протокол.

Если корпус разъёмный, основание и крышка обрабатываются в одном комплекте, чтобы расточки сошлись без подгонки.

Точность корпуса трансмиссии: что мы держим и как проверяем

У корпуса трансмиссии три группы критичных размеров: межосевые расстояния, параллельность или угол между осями и соосность расточек на одном валу. Межосевое расстояние задаёт боковой зазор в зацеплении, параллельность - пятно контакта на зубе, соосность - отсутствие изгиба вала между опорами.

Положение осей мы измеряем на КИМ Zeiss с погрешностью 0,0005 мм в единой системе координат, привязанной к базовой плоскости. Это важно: если измерять каждую расточку отдельно, ошибка относительного положения останется незамеченной.

Для воспроизводимости между партиями отклонения удерживаем в пределах поля допуска IT7, а эталонный корпус первой партии остаётся в архиве для сравнения.

Где применяются корпуса трансмиссий нашего изготовления

Корпуса трансмиссий нужны там, где мощность распределяется между несколькими потребителями:

• Мобильная и сельскохозяйственная техника - коробки передач и раздаточные узлы.
• Приводы станков и линий - многоступенчатые передачи.
• Подъёмно-транспортное оборудование - редукторы лебёдок и механизмов подъёма.
• Ремонт - изготовление корпуса взамен треснувшего, когда запчасти недоступны.

Нюансы заказа корпуса трансмиссии

Почему нужна 3D-модель

В корпусе с несколькими валами оси лежат в разных плоскостях и под разными углами. На плоском чертеже это видно плохо, и риск неправильно прочитать размеры возрастает. Модель позволяет проверить доступ инструмента к каждой расточке заранее и назначить число установок. Если модели нет, мы построим её по чертежу или замерам.

Масляные каналы и перегородки

В трансмиссиях часто делают каналы подачи масла к подшипникам и перегородки для гашения всплеска. Каналы и тонкие перегородки обрабатываются осторожнее основной массы, потому что они легко вибрируют. Эти места мы выделяем при расчёте, чтобы вы видели, как они влияют на время обработки.

Крупные корпуса и рабочее поле

Если корпус крупнее рабочего поля 1350 × 630 мм, обработку можно разделить на этапы, но тогда нужно сохранить допуск на стыках. Для этого мы используем общие базовые отверстия, которые обрабатываются на первом этапе и служат ориентиром на втором. Подходит ли такой вариант для вашей детали, скажем после анализа габаритов.

Проверка зацепления при сборке

Качество зацепления шестерён проверяют при сборке трансмиссии, например, по пятну контакта на краске. Эту проверку выполняет сборщик, но результат во многом заранее определяется корпусом. Мы даём протокол с фактическими межосевыми расстояниями и параллельностью осей, по которому можно оценить будущее пятно контакта ещё до сборки и при необходимости подобрать пару шестерён.

Подвод масла и сапун

Трансмиссия нагревается, воздух внутри расширяется, и без сапуна давление выдавит масло через уплотнения. Отверстие под сапун должно располагаться в верхней части корпуса, выше уровня масла, и не перекрываться рёбрами. Если на вашем чертеже его положение вызывает вопросы, мы укажем на это при разборе, а решение остаётся за конструктором.

Рёбра жёсткости и вибрация

Массивные плоские стенки корпуса могут резонировать, поэтому их усиливают рёбрами. Рёбра обрабатываются объёмной фрезеровкой с переходами, и их форма влияет на время обработки. Если рёбра сложные, мы предложим вариант, который проще изготовить без потери жёсткости, но только по согласованию с вами.

Партии, сроки и что влияет на стоимость

Стоимость корпуса трансмиссии рассчитываем по чертежу и модели за один рабочий день. На неё влияют:

• Габарит и масса - крупный корпус требует больше времени на закрепление и обработку.
• Количество расточек - каждая - отдельная операция с высоким классом точности.
• Число установок - корпус с доступом к осям из одной стороны дешевле.
• Материал - сталь и нержавейка дороже алюминия.
• Тираж - программа и наладка делаются один раз.

Прототип принимаем от 1 шт, серию от 10 шт. Скидка 15-20 % действует от 100 шт, регулярные поставки можно закрепить рамочным договором с фиксированной ценой на квартал. Срок изготовления от 3 дней, итог называем в предложении.

Что прислать для расчёта

Нужны чертёж в PDF и обязательно 3D-модель в STEP, IGES или SAT. Укажите межосевые расстояния, допуски расточек и схему базирования. Если корпус нужен по образцу, мы снимем размеры на КИМ и построим модель. Подробнее - что прислать для расчёта детали. Простые плоские детали без объёмной формы дешевле заказать как обработку 2D фрезерованием.

Документы на партию и гарантия

К партии выдаём паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы храним в архиве 5 лет. Гарантия соответствия чертежу - 30 дней, при расхождении переделываем партию за свой счёт.

Частые вопросы

Нет, возможна работа по чертежу или образцу. Но 3D-модель сильно снижает риск ошибки в корпусах со многими осями, поэтому её лучше иметь. Если её нет, мы построим модель по замерам.

Пришлите габариты. Часть деталей можно обработать за две установки, но тогда нужно сохранить допуск на стыке. Мы скажем, возможно ли это, до запуска.

Для невысоких моментов и умеренных нагрузок подходит. Для тяжёлых трансмиссий лучше сталь, она держит расположение осей под нагрузкой.

Да, отливку принимаем как давальческое сырьё. Присылайте её с чертежом и сведениями о базах, чтобы мы определили припуск.

Измеряется на КИМ в координатах, все расточки в одной системе. В протоколе указаны фактические значения, а не только вывод «в допуске».

Да, принимаем прототип от 1 шт. После проверки образца запускаем серию по той же программе без повторной наладки.
