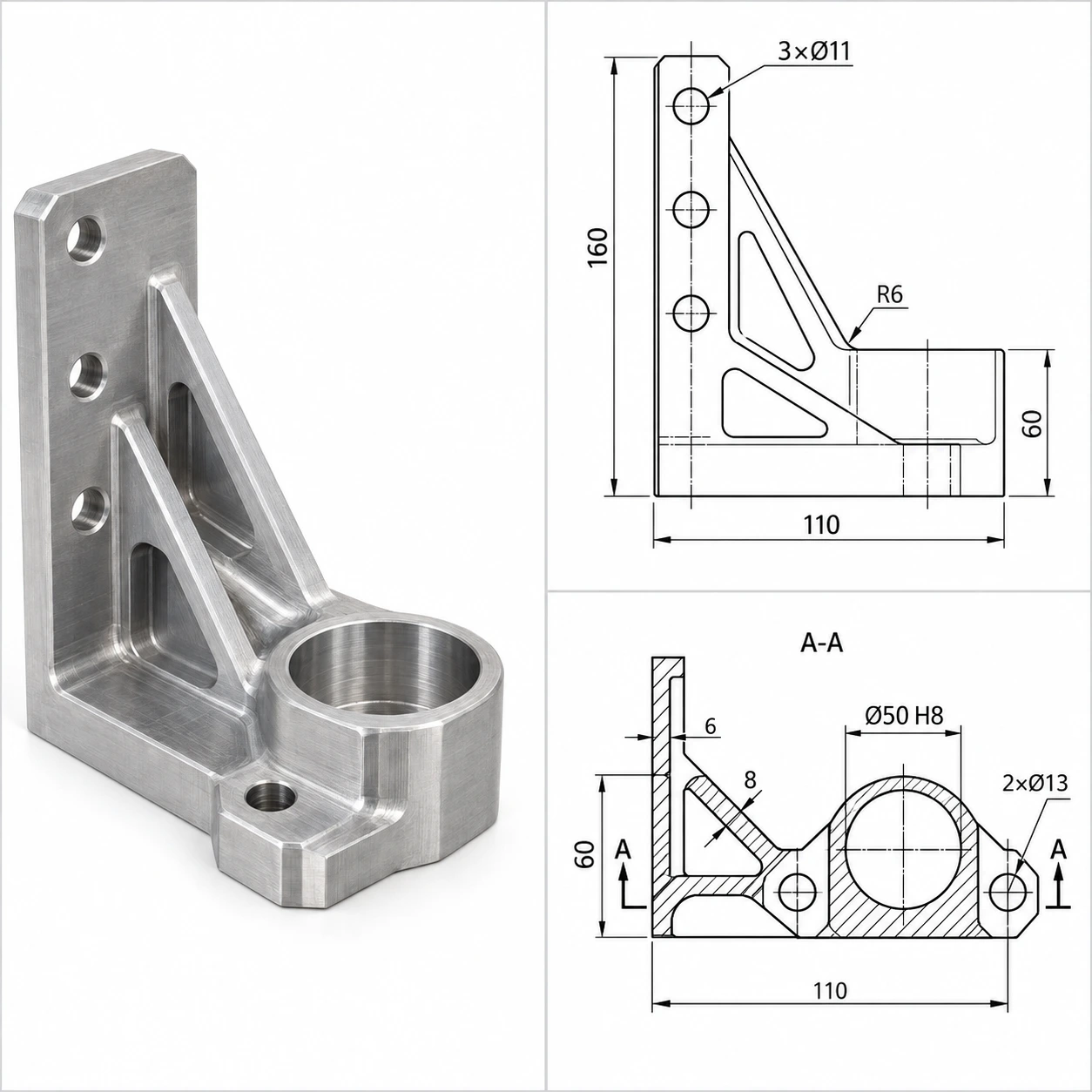

Кронштейн двигателя на ЧПУ: опора, которая держит агрегат и гасит вибрацию

Кронштейн двигателя удерживает агрегат на раме и передаёт на неё вес, крутящий момент и вибрацию. От него зависит, насколько точно двигатель встанет относительно трансмиссии, не появится ли перекос муфты, и не передастся ли вибрация на кузов. Поэтому критичны плоскость, на которую садится опора двигателя, положение крепёжных отверстий под болты, а также жёсткость самого кронштейна: слишком податливый кронштейн раскачивает двигатель.

Мы изготавливаем кронштейны и опоры двигателей, плиты крепления и переходные кронштейны 3D фрезерованием на обрабатывающих центрах с ЧПУ строго по чертежам заказчика. Принимаем опытные и малосерийные детали для разработки, ремонта и переоборудования. Тормозные, силовые и другие ответственные детали влияют на безопасность, поэтому разграничим ответственность. Мы отвечаем за соответствие детали чертежу и подтверждаем его протоколом КИМ, а расчёт на прочность, испытания и допуск к эксплуатации выполняет заказчик.

Технические возможности по этой позиции

Это возможности оборудования. Для кронштейна двигателя особенно важно, чтобы чертёж содержал радиусы переходов и расположение рёбер: от них зависит усталостный ресурс. Мы выдерживаем их по чертежу.

Материалы для кронштейнов двигателей

Кронштейн нагружен моментом и вибрацией. Материал определяет конструктор по нагрузке и массе.

Легированные и конструкционные стали

Сталь 40Х, 30ХГСА и сталь 45 чаще всего выбирают для нагруженных кронштейнов. Они жёсткие, хорошо переносят ударные нагрузки и вибрацию. Заготовки до 60 HRC мы обрабатываем напрямую, если твёрдость задана чертежом.

Алюминиевые сплавы

Д16Т, 6061 и 6082 подходят для лёгких двигателей и кронштейнов, где масса важна. Алюминий хуже переносит усталостные нагрузки, поэтому радиусы переходов и качество поверхности особенно важны.

Нержавеющие стали

12Х18Н10Т и AISI 304 используют для кронштейнов во влажной и агрессивной среде. Нержавеющая сталь менее прочна, чем легированная, и дороже в обработке.

Какие кронштейны двигателя делаем

Конструкция кронштейна определяет критичные размеры.

• Лапные кронштейны - две-четыре лапы, опорные плоскости в одной плоскости.
• Фланцевые кронштейны - крепятся торцом двигателя, критичны перпендикулярность и положение отверстий.
• Рамы и подрамники двигателя - несколько точек крепления на общей раме.
• Виброизолирующие опоры - кронштейны с посадками под резиновые элементы.
• Переходные кронштейны - позволяют установить двигатель другого типа на существующую раму.

Как изготавливается кронштейн двигателя: маршрут по операциям

Для кронштейна важно, чтобы все привалочные плоскости лежали в одной плоскости, а отверстия были привязаны к одной базе.

• Входной контроль документации - проверяем чертёж, радиусы переходов и допуски положения отверстий.
• Программа в Mastercam - траектории для плоскостей, рёбер и отверстий с постоянной нагрузкой.
• Заготовка - прокат, поковка или давальческая заготовка с входным контролем материала.
• Черновая обработка - снимаем основной объём с запасом.
• Чистовая обработка привалочных плоскостей - все опорные плоскости обрабатываются с одной базы.
• Отверстия и резьбы - обрабатываем по координатам из одной установки.
• Зачистка и контроль - кромки притупляются, плоскостность и положение отверстий измеряются на КИМ Zeiss.

Все опорные плоскости, на которые садится двигатель, мы обрабатываем за один проход или одной установкой: тогда они гарантированно лежат в одной плоскости.

Точность кронштейна двигателя: что мы держим и как проверяем

Критичны плоскостность и копланарность опорных поверхностей (чтобы все лапы лежали в одной плоскости), положение крепёжных отверстий и перпендикулярность плоскости привалки. Первое определяет, не изогнётся ли двигатель, второе - совпадение с рамой.

Все параметры измеряем на КИМ Zeiss с погрешностью 0,0005 мм в единой системе координат и записываем в протокол. Копланарность опорных плоскостей показываем отдельной строкой.

Где применяются кронштейны двигателей нашего изготовления

Такие кронштейны заказывают для разных проектов:

• Переоборудование техники - переходные кронштейны для другого двигателя.
• Спортивная и специальная техника - нестандартные опоры.
• Ремонт - замена треснувших кронштейнов.
• Испытательные стенды - опоры для крепления двигателей на стенде.

Нюансы заказа кронштейнов двигателей

Виброизоляция и резиновые опоры

Часто между кронштейном и двигателем ставят резиновые или резинометаллические опоры, которые гасят вибрацию. Посадочные места под них нужно выполнить с точностью, указанной производителем опоры, иначе опора будет работать с перекосом. Присылайте данные опоры: размеры, допуски посадки, усилие затяжки.

Центровка двигателя относительно привода

Двигатель должен встать так, чтобы его вал был соосен с валом привода. Положение оси двигателя определяется высотой опорных плоскостей кронштейна и положением отверстий. Если после установки приходится подкладывать пластины, значит, высота кронштейна выдержана неточно. Укажите высоту оси над опорной плоскостью с допуском.

Температура и расширение

Двигатель и кронштейн нагреваются, и разное расширение материалов может создавать напряжения в болтовых соединениях. Для длинных кронштейнов предусматривают овальные отверстия или упругие элементы. Если в вашей конструкции это нужно, укажите форму отверстий в чертеже.

Усиление ребрами и радиусы

Жёсткость кронштейна достигается рёбрами, а ресурс - плавными переходами. Рёбра и радиусы выполняются объёмной фрезеровкой по чертежу, переходы без рисок. Если чертёж оставляет острые углы в местах концентрации напряжений, мы сообщим об этом, а решение принимает конструктор.

Сопрягаемые размеры двигателя

Положение лап двигателя и отверстий в них задано производителем и приводится в паспорте или на чертеже. Если вы делаете кронштейн под конкретный двигатель, пришлите эти данные: расстояния между лапами, диаметры отверстий, высоту оси вала. Мы сверим чертёж кронштейна с размерами двигателя и сообщим о расхождениях до запуска.

Крутящий момент и реактивные нагрузки

При работе двигатель создаёт крутящий момент, который кронштейн должен принять как реактивную нагрузку. Силы приходятся на отдельные точки крепления и переходы. Расчёт выполняет конструктор. Мы обрабатываем переходы и радиусы по чертежу и не оставляем следов инструмента на нагруженных зонах.

Чертёж на кронштейн и модель двигателя

Для точного кронштейна важна не только 3D-модель самого кронштейна, но и 3D-модель двигателя или хотя бы его лап. По ним проверяется, что кронштейн не упирается в выступающие части двигателя, а крепёж доступен ключом. Если моделей нет, привезите двигатель на замер или пришлите чертёж с габаритами и размерами лап, мы построим сопрягаемую часть сами.

Допуски на высоту и перекос

Высота оси двигателя над основанием определяется высотой кронштейна, а перекос оси возникает, если опорные плоскости лап лежат не в одной плоскости. Мы фиксируем в протоколе высоту и копланарность опорных поверхностей. Эти цифры позволяют убедиться в годности кронштейна до установки двигателя, а не после.

Партии, сроки и что влияет на стоимость

Стоимость кронштейна считаем по чертежу за один рабочий день. Влияют:

• Размер и масса заготовки - крупный кронштейн обрабатывается дольше.
• Сложность формы - рёбра и объёмные переходы увеличивают время.
• Материал и твёрдость - сталь и нержавейка дороже алюминия.
• Число и точность отверстий - каждое с жёстким положением.
• Тираж - для опытных образцов основную часть составляет наладка.

Принимаем заказ от 1 шт, серию от 10 шт. От 100 шт действует скидка 15-20 %. Срок изготовления от 3 дней.

Что прислать для расчёта

Нужны чертёж в PDF и 3D-модель в STEP или IGES. Укажите материал, модель двигателя или размеры его лап, допуски на плоскости и отверстия, схему сопряжения с рамой. Подробнее - что прислать для расчёта детали. Простые плоские пластины дешевле заказать как обработку 2D фрезерованием.

Документы на партию и гарантия

К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся в архиве 5 лет. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Нет, мы изготавливаем по чертежу заказчика. Подбор и расчёт кронштейна выполняет разработчик.

Зависит от габарита и материала. Конкретную цифру называем после анализа чертежа.

Да, как давальческое сырьё с чертежом и базами.

Да, снимем размеры на КИМ и согласуем модель. Образец не должен быть деформирован.

Нет. Мы гарантируем соответствие чертежу. Прочность определяет заказчик.

Единичные кронштейны от 1 шт, серия от 10 шт.
