Изготовление крышки редуктора на ЧПУ

Крышка редуктора на ЧПУ: плоскость разъёма и посадки под подшипники

Крышка редуктора кажется второстепенной деталью, пока не приходится собирать узел. Она закрывает основание, держит верхнюю половину подшипниковых посадок, удерживает масло внутри и несёт смотровой люк, заливную горловину или сапун. От неё требуется не прочность, а точное совпадение с основанием: плоскость разъёма должна лечь без зазора, а половины расточек под подшипники сойтись в круг без уступа.

Мы изготавливаем крышки редукторов объёмной фрезеровкой на обрабатывающих центрах с ЧПУ по чертежу, 3D-модели или образцу. Типичная задача - замена треснувшей или потерянной крышки, когда основание цело, а подходящей крышки в продаже нет. Работаем и с сериями для производителей редукторов. Если у вас на руках только основание, крышку можно построить по нему: сопрягаемые размеры снимаются на КИМ.

Технические возможности по этой позиции

Цифры показывают возможности оборудования. Для крышки главное не отдельный размер, а согласованность с основанием: поэтому мы просим либо чертёж основания, либо само основание, чтобы сверить расположение штифтов и полуотверстий.

Материалы для крышек редукторов

Материал крышки обычно повторяет материал основания, иначе разница в тепловом расширении будет раскрывать стык при нагреве. Если чертежа нет, используйте это правило как отправную точку.

Алюминиевые сплавы

АД31, 6061, 6082 и Д16Т подходят для крышек лёгких редукторов. Алюминий быстро обрабатывается и хорошо отводит тепло от масла. Резьба в нём мягче стальной, поэтому под часто выворачиваемые пробки и болты крепления сервисных люков ставят стальные вставки.

Конструкционные стали

Сталь 45 и 40Х применяют, когда основание стальное или узел испытывает ударные нагрузки. Стальная крышка не изнашивает резьбу и сохраняет посадку подшипника при нагреве. Платой становится масса и более продолжительная обработка.

Нержавеющие стали

12Х18Н10Т и AISI 304 выбирают для редукторов моечного и пищевого оборудования, где стальная крышка быстро покроется налётом. Нержавейка склонна к наклёпу, поэтому плоскость разъёма проходится чистовым проходом без остановок в резе.

Как изготавливается крышка редуктора: маршрут по операциям

Главная задача маршрута - сохранить плоскость разъёма и взаимное положение полуотверстий и штифтов.

• Разбор чертежа или образца - определяем сопрягаемые размеры с основанием, базовую плоскость и порядок обработки с минимумом установок.
• Программа в Mastercam - траектории для рёбер, приливов, люков и площадок отдельно от траекторий плоскости разъёма.
• Заготовка - плита с припуском на обе стороны, назначаются базы.
• Черновая обработка - выбираем внутреннюю полость и контур с запасом по всем поверхностям.
• Чистовая плоскость разъёма - проходим плоскость целиком за один установ, чтобы избежать ступеней между проходами.
• Полуотверстия и отверстия под штифты - растачиваем по координатам из той же установки, чтобы их положение было привязано к плоскости.
• Резьбы, снятие заусенцев, контроль - нарезаем резьбы, обрабатываем кромки, замеряем на КИМ Zeiss положение штифтов и плоскостность.

Если вы заказываете и основание, и крышку, лучше делать их вместе: полуотверстия растачиваются на одних режимах и сходятся без ступеней.

Какие крышки делаем

Крышки отличаются тем, что на них размещено, и это определяет набор операций.

• Глухая крышка - закрывает основание, несёт только плоскость разъёма, отверстия под болты и штифты, самая простая в обработке.
• Крышка со смотровым люком - в плоскости вырезано окно, вокруг него отдельная привалочная поверхность под крышку люка.

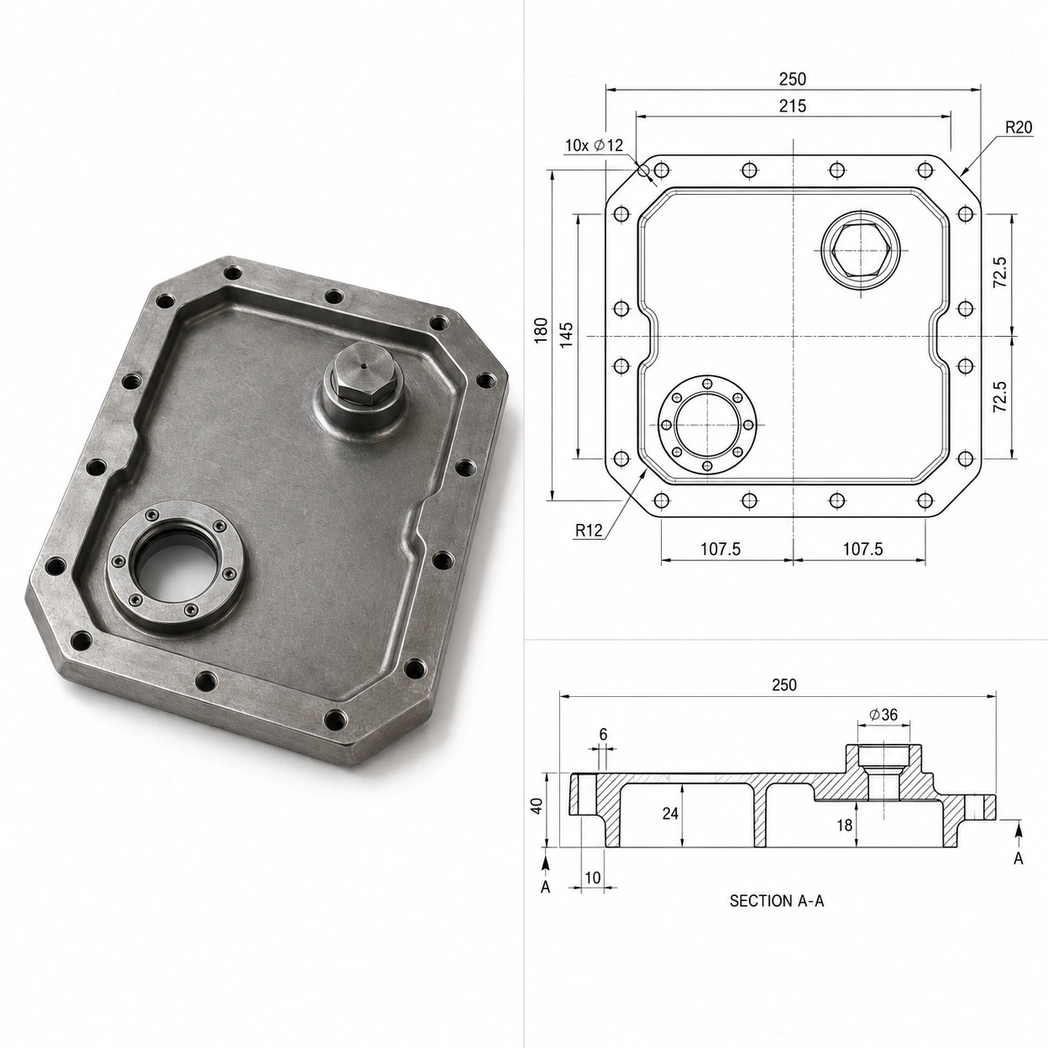

• Крышка с заливной горловиной и сапуном - резьбовые отверстия, площадки под фитинги, важна чистота внутренней полости.
• Крышка с половиной подшипниковых посадок - полуотверстия под подшипники, критична стыковка с основанием.
• Торцевые крышки подшипников - фланцевые крышки с центрирующим буртом и канавкой под уплотнение вала.

Точность крышки: что мы держим и как проверяем

Три характеристики решают, соберётся ли узел. Плоскостность разъёма определяет, будет ли стык герметичен: крышка, которая коробится на сотые доли миллиметра, течёт по прокладке. Положение отверстий под штифты определяет, встанет ли крышка на основание строго в то же место, где она растачивалась. Положение полуотверстий определяет, получится ли из двух половин ровный круг без уступа для подшипника.

Все три параметра мы измеряем на КИМ Zeiss с погрешностью 0,0005 мм и записываем в протокол. Плоскостность замеряется на свободной детали после остывания: при замере в зажиме цифра выглядит лучше, чем будет на вашей сборке.

Где применяются крышки нашего изготовления

Крышки редукторов заказывают для ремонта и производства оборудования:

• Ремонт приводов - замена треснувшей или утерянной крышки, когда заводской вариант недоступен.
• Производство редукторов малыми сериями - комплекты основание плюс крышка.
• Модернизация оборудования - крышка с изменённым положением заливной горловины или люка.
• Опытные образцы приводов - единичные детали для проверки конструкции.

Нюансы заказа крышки к существующему редуктору

Как мы снимаем размеры с основания

Если крышка делается к готовому основанию, ключевые размеры берутся с него: расстояние между штифтовыми отверстиями, положение крепёжных болтов, диаметр и положение половин расточек. Основание замеряется на КИМ, а не штангенциркулем, потому что нужны координаты относительно плоскости разъёма. Поэтому присылайте основание целым и без забоин на разъёме.

Если основание уже деформировано

Старое основание могло повести при перегреве или ударе. В таком случае крышка, сделанная идеально по чертежу, не ляжет на него без зазора. Мы скажем об этом после замера: можно либо делать крышку по чертежу, а основание править отдельно, либо подогнать крышку по фактической плоскости основания. Второй вариант допустим только для ремонта, не для серии.

Прокладка, герметик и шероховатость стыка

От способа уплотнения зависит нужная шероховатость плоскости разъёма. Под прокладку допустима более шероховатая поверхность, под анаэробный герметик или без прокладки нужна гладкая и ровная. Укажите в заказе, как будет уплотняться стык: от этого зависит число чистовых проходов и, соответственно, стоимость.

Партии, сроки и что влияет на стоимость

Стоимость крышки считаем по чертежу или образцу за один рабочий день. Основные факторы:

• Габарит и толщина заготовки - влияют на объём снимаемого материала.
• Число функциональных элементов - люк, горловина, фланцы под крышки подшипников - каждый отдельная операция.
• Требования к плоскости разъёма - строгий допуск требует лишнего чистового прохода.
• Материал - алюминий обрабатывается быстрее стали и нержавейки.
• Тираж - программа делается один раз, поэтому цена единицы падает.

Принимаем заказ от 1 шт, серию от 10 шт. От 100 шт действует скидка 15-20 %, регулярные поставки возможны по рамочному договору. Срок изготовления от 3 дней, окончательный называем в предложении.

Что прислать для расчёта

Достаточно чертежа в PDF и 3D-модели в STEP или IGES. Если крышка делается к существующему основанию, пришлите его чертёж или привезите само основание: так мы сверим расположение штифтов и полуотверстий. Подробнее - что прислать для расчёта детали. Если крышка плоская, без объёмной формы, можно сэкономить и заказать обработку 2D фрезерованием.

Документы на партию и гарантия

Каждая партия сопровождается паспортом изделия, актом ОТК, протоколом КИМ и сертификатом на материал. Документацию мы храним 5 лет, повторный заказ запускаем по готовой программе. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Да. Мы снимаем размеры основания на КИМ: положение штифтов, болтов и половин расточек, и строим крышку так, чтобы она села без подгонки.

Чаще причина в коробленной плоскости или в неровностях на ней. Мы измеряем плоскостность и выдаём протокол, по которому можно проверить деталь независимо.

Лучше такой же, как у основания, чтобы тепловое расширение совпадало. Если чертежа нет, ориентируйтесь на материал основания.

Штифтовые отверстия растачиваются за один установ с плоскостью, а их положение проверяется на КИМ. Сами штифты не поставляем, если они не включены в заказ.

Да, по эскизу или чертежу. Укажите размер окна и положение: мы добавим площадку под крышку люка и резьбовые отверстия под крепёж.

Расчёт делаем за рабочий день, изготовление идёт от 3 дней. Если нужно срочно, сообщите при заказе: срок зависит от текущей загрузки станков.
