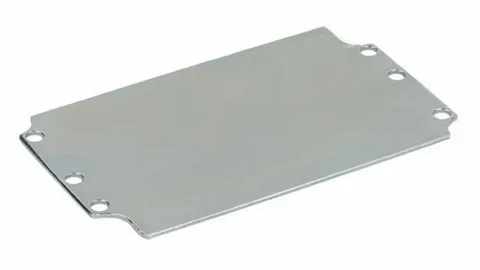

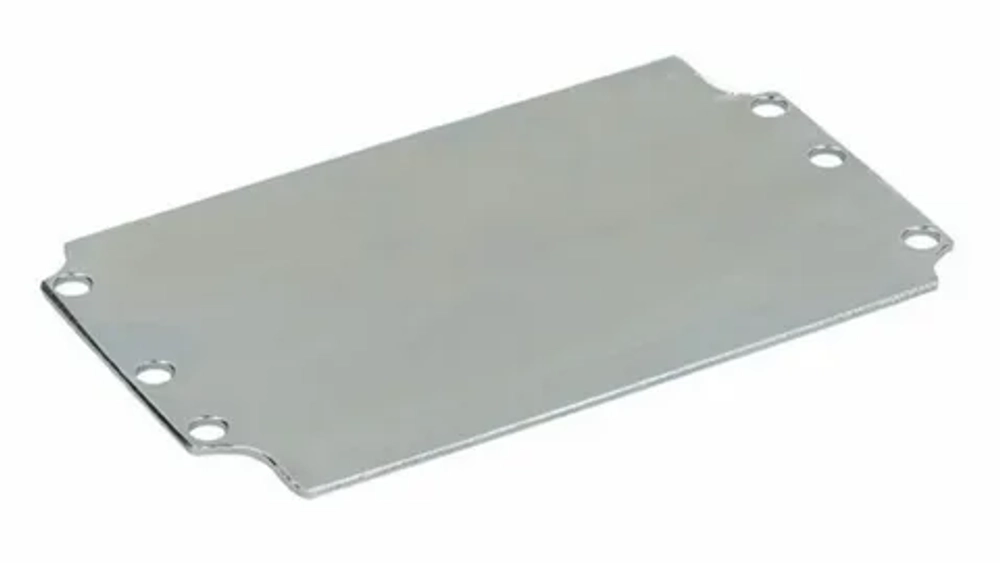

Монтажная пластина: что это и какую задачу решает
Монтажная пластина это основание, к которому крепится оборудование и которое само крепится к конструкции. Она принимает на себя вес и рабочие усилия агрегата и распределяет их по площади опоры вместо того, чтобы концентрировать в нескольких точках крепления.
Изготавливаем монтажные пластины фрезерованием на станках с ЧПУ по чертежу, 3D-модели или эскизу с габаритами. Берём единичные позиции под конкретный монтаж и серии для собственного производства заказчика, когда пластина входит в состав выпускаемого изделия.
Технические возможности
| Параметр | Значение |
|---|---|
| Максимальный габарит | 1350 × 630 мм |
| Толщина | лист и плита до 150 мм |
| Точность 2D-обработки | ±0,05 мм |
| Точность ответственных размеров | до ±0,01 мм |
| Шероховатость | Ra 0,8–3,2 мкм |
| Оси обработки | 3 и 4 оси |
| Минимальная партия | от 10 шт, единичные по согласованию |
| Срок | от 2 рабочих дней |
Критичный размер: плоскостность опорной поверхности
Главное требование к монтажной пластине это ровная опора. Если поверхность имеет волну или пропеллер, оборудование при затяжке крепежа прижимается не всей площадью, а несколькими точками. Пластина при этом работает как пружина: она выгибается под моментом затяжки и постоянно стремится вернуться в исходную форму.
Последствие такого монтажа проявляется не сразу. Сначала крепёж подтягивают, через некоторое время он снова ослабевает, потом начинается выработка в отверстиях и разбивание резьбы. На оборудовании с вибрацией процесс идёт быстрее, и в итоге болты приходится менять вместе с посадочными местами.
Поэтому опорную плоскость мы фрезеруем, а не оставляем в состоянии проката. Прокатный лист имеет собственную неплоскостность, которая на габарите в полметра может достигать нескольких миллиметров. После фрезерования поверхность выходит в Ra 0,8–3,2 мкм с контролируемым отклонением от плоскости.
Материалы
Конструкционная сталь
Ст3 и сталь 45 закрывают большинство задач. Ст3 дешевле и достаточна, когда пластина работает только на сжатие под затяжкой. Сталь 45 берут при изгибающих нагрузках и там, где в пластине нарезается резьба под нагруженный крепёж.
Низколегированная сталь 09Г2С
Прочнее Ст3 и сохраняет вязкость при отрицательных температурах. Применяется для наружных установок и для пластин под динамическую нагрузку, где важна стойкость к усталостным трещинам.
Нержавеющая сталь
12Х18Н10Т и AISI 304 нужны во влажных помещениях, на пищевых и фармацевтических линиях, в химических цехах. Такая пластина не требует покрытия и не даёт очагов ржавчины под оборудованием.
Алюминий
Д16Т и АМг5 выбирают, когда вся конструкция должна быть лёгкой: мобильные установки, подвижные узлы, транспортное оборудование. Под нагруженный крепёж в алюминии закладывают резьбовые вставки, иначе резьба вытягивается.
Варианты исполнения

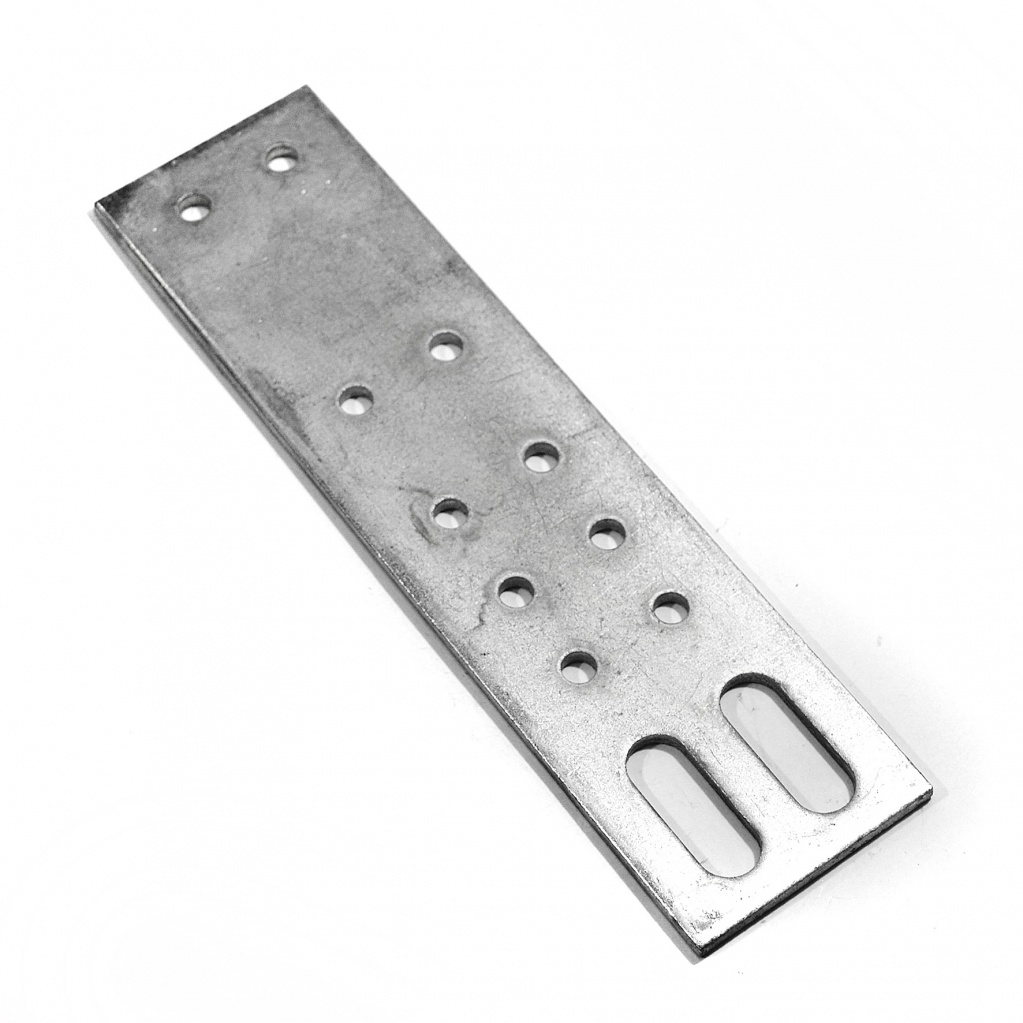

- Плоская пластина со сквозными отверстиями - базовое исполнение под болтовое соединение с гайкой.
- С резьбовыми отверстиями - когда доступ к обратной стороне закрыт и гайку поставить негде.

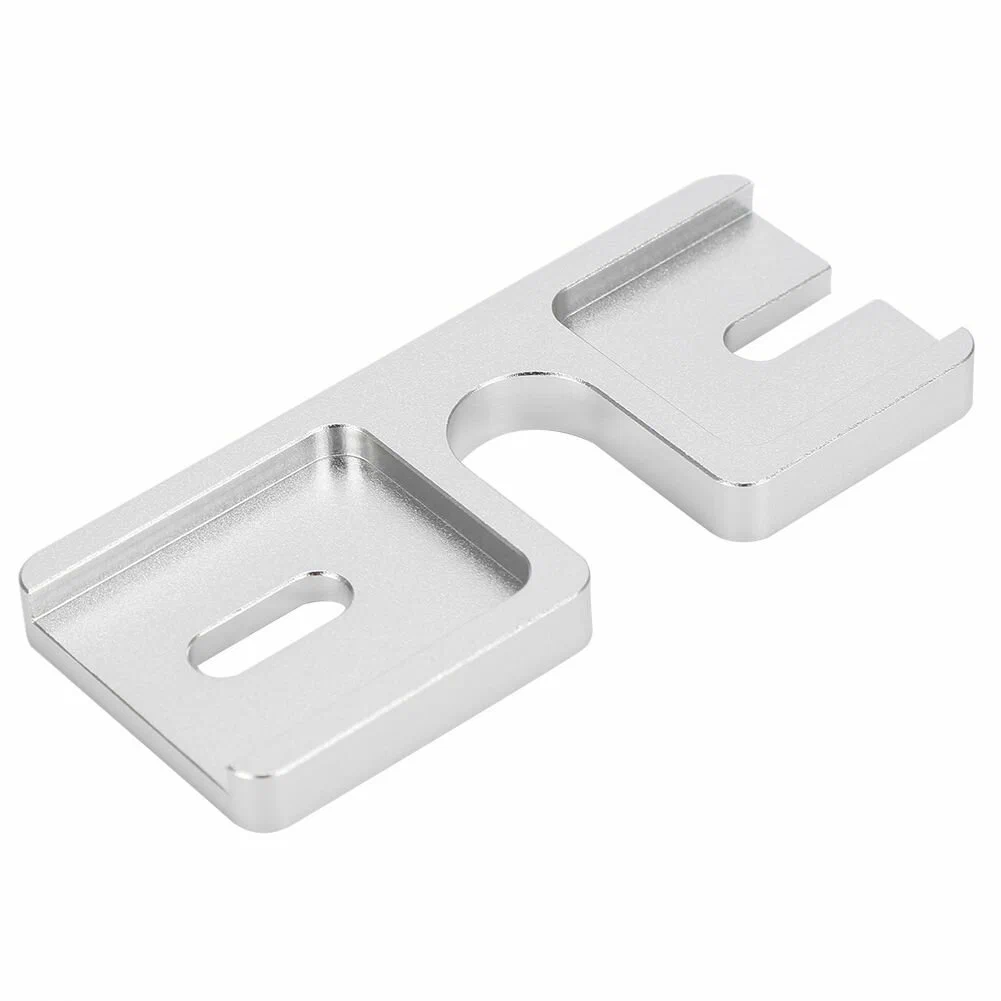

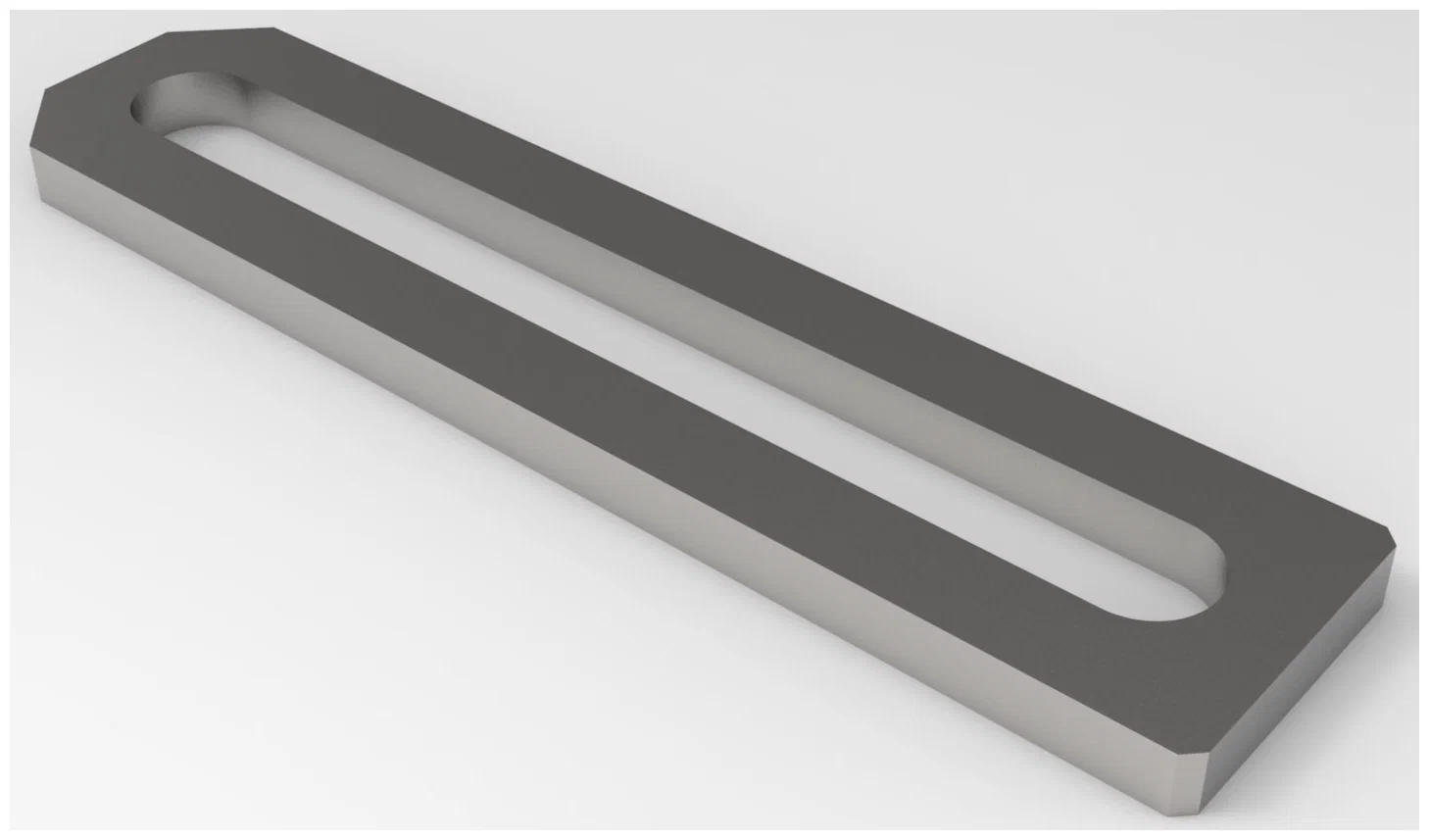

- С продольными пазами - дают запас на регулировку положения оборудования при монтаже.
- С технологическими окнами - для прохода валов, трубопроводов, кабельных вводов и отвода тепла.
- С зенковкой под потайной крепёж - когда головка болта не должна выступать над плоскостью.
- С усиливающими рёбрами - для пластин, работающих на изгиб между опорами.
Маршрут изготовления
- Разбор чертежа. Определяем, какая поверхность является базовой и какие размеры от неё отсчитываются.
- Подбор заготовки. Лист или плита с припуском на обработку плоскостей с обеих сторон.
- Обработка базовой плоскости. Торцевое фрезерование стороны, которая ляжет на конструкцию.
- Обработка второй плоскости. Выведение толщины в размер с контролем параллельности.
- Фрезерование контура. Наружный профиль, окна, вырезы и пазы за одну установку.

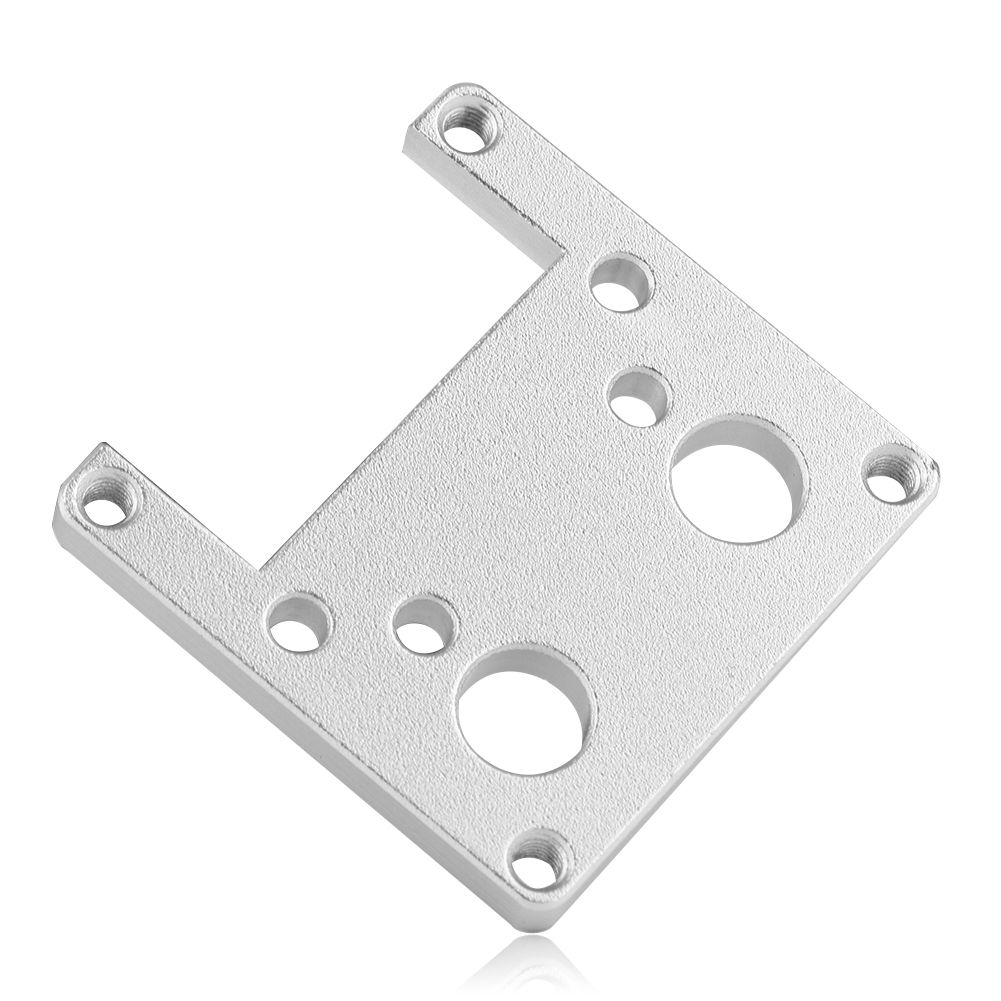

- Отверстия. Сверление, зенкование и нарезание резьбы по координатам из программы.
- Снятие заусенцев и контроль. Обработка кромок, замер габаритов, толщины и положения отверстий.
Крепёж: сквозные отверстия, резьба или пазы
Схема крепления выбирается не по привычке, а по тому, есть ли доступ к обратной стороне пластины и как часто узел будет разбираться.
| Вариант | Когда применяют | Ограничение |
|---|---|---|
| Сквозное отверстие под болт и гайку | Есть доступ с обратной стороны | Нужно место под ключ и гайку |
| Резьба в теле пластины | Обратная сторона закрыта или прилегает | Толщина должна давать минимум 1,5 диаметра резьбы |
| Резьбовая вставка | Алюминий под нагруженным или часто разбираемым крепежом | Дополнительная операция, выше цена |
| Продольный паз | Положение оборудования уточняется на монтаже | Требуется шайба увеличенного диаметра |
| Зенковка под потай | Головка болта не должна выступать | Уменьшает рабочее сечение пластины |
Частая ошибка в чертежах это резьба М10 в пластине толщиной 6 мм. Такое соединение держит до первой серьёзной затяжки: витков не хватает, и резьба вытягивается. Правило простое: глубина резьбы в стали должна быть не меньше полутора диаметров, в алюминии не меньше двух. Если толщины не хватает, ставят приварную бобышку или резьбовую вставку.
Обработка кромок и подготовка под покрытие
Кромки пластины после фрезерования обязательно обрабатываются. Заусенец мешает плотному прилеганию к конструкции, а на монтаже становится причиной порезов при установке тяжёлой детали вручную.
Если пластина идёт под окраску или цинкование, поверхность готовится заранее: фрезерованная плоскость даёт хорошее сцепление покрытия, но требует обезжиривания. Для стальных пластин, работающих на улице, покрытие обязательно, и его толщину нужно учитывать в посадочных размерах, если пластина садится в паз или между направляющими.
Где применяются монтажные пластины
Крепление насосов, компрессоров и вентиляторов к раме или фундаменту, где нужно распределить вибрационную нагрузку по площади. Установка электродвигателей и мотор-редукторов, где к пластине предъявляются требования не только по прочности, но и по высоте оси вала.
Монтаж шкафов автоматики и электротехнического оборудования на стену или на каркас. Здесь важнее не нагрузка, а совпадение отверстий: аппараты имеют фиксированные присоединительные размеры.
Размещение технологической оснастки на столах станков, монтаж датчиков и измерительных систем, установка гидравлических и пневматических блоков. В машиностроении монтажная пластина часто входит в состав изделия как отдельная деталь сборки.
Партии, сроки и что влияет на цену
Цена позиции начинается от 500 ₽. На стоимость влияют габарит, толщина, марка материала, количество и тип отверстий, требования к плоскостности и наличие резьбы.
Отдельно считается обработка второй плоскости: если по чертежу достаточно одной базовой поверхности, деталь выходит дешевле. Резьбовые отверстия дороже сквозных, потому что добавляют отдельный инструмент и проход.
На партии от 10 шт цена единицы заметно снижается: разбор чертежа, программирование и наладка выполняются один раз. Срок изготовления от 2 рабочих дней, на серийные поставки составляем график.
Что прислать для расчёта
Чертёж в PDF или DXF, модель в STEP, IGES, SAT или SolidWorks, либо эскиз с габаритами и схемой отверстий. Обязательно укажите материал, толщину, количество и требуется ли обработка обеих плоскостей.
Полезно добавить, какое оборудование будет стоять на пластине и какую нагрузку оно создаёт: по этим данным технолог проверит, достаточна ли заданная толщина. Разбор того, что должно быть в документации, есть в статье что прислать для расчёта детали. Расчёт занимает один рабочий день.
Документы и гарантия
С партией передаём паспорт материала с указанием плавки и акт ОТК с подписью контролёра. Протокол обмера на координатно-измерительной машине оформляем по запросу. Документация по заказу хранится в архиве 5 лет, повторный запуск не требует повторного согласования.
Гарантия соответствия чертежу 30 дней: при выявлении несоответствий заменяем партию за свой счёт.
Частые вопросы
Если пластина зажата между двумя жёсткими поверхностями, обрабатываются обе: непараллельность передаётся на посадку оборудования. Если обратная сторона свободна, достаточно базовой плоскости, и деталь выходит дешевле.
Толщина зависит от массы агрегата, схемы опирания и наличия вибрации. Пластина, опирающаяся всей площадью, может быть тоньше той, что работает на изгиб между двумя опорами. Пришлите нагрузку и схему опирания, проверим.
Да, резьба выполняется за ту же установку, что и остальные отверстия. Для алюминия при нагруженном крепеже рекомендуем резьбовые вставки: они выдерживают многократную разборку без вытягивания резьбы.
Да, работаем по образцу с обмером. Это добавляет к сроку один-два дня, зато позволяет учесть фактические размеры посадочного места, которые могли измениться за время эксплуатации.
Да, продольные пазы дают запас на смещение при монтаже. Это удобно, когда точное положение оборудования определяется по месту, например по соосности с валом или по натяжению ремня.
Для помещений обычно достаточно окраски, для влажных сред и улицы применяют цинкование. Если условия агрессивные, разумнее сразу изготовить пластину из нержавеющей стали, чем защищать углеродистую.
