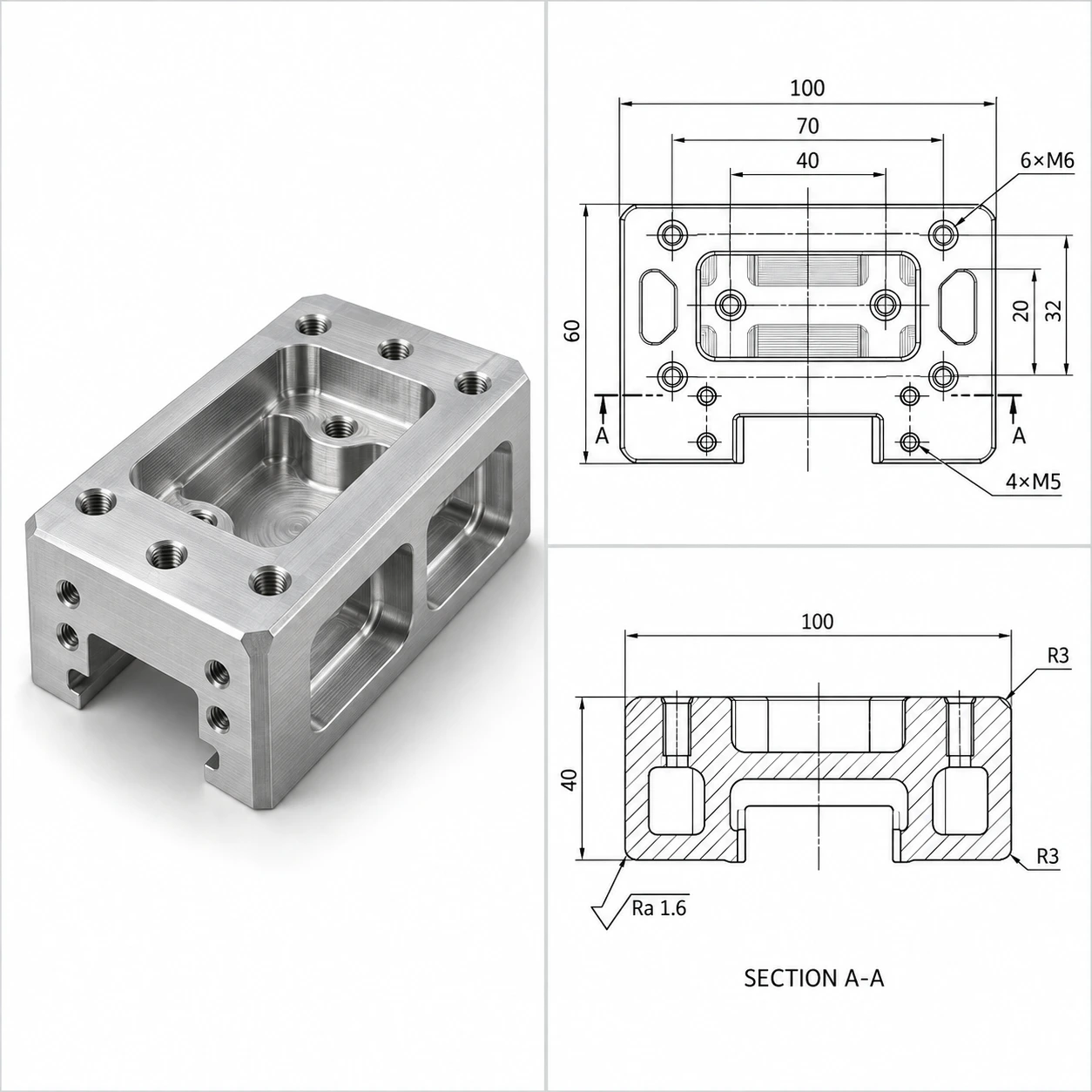

Направляющий блок на ЧПУ: монтажная плоскость и параллельность хода

Направляющий блок задаёт траекторию движения подвижного узла: суппорта, каретки, ползуна. На нём монтируют линейные направляющие или выполняют пазы, по которым скользит деталь. От блока требуется, чтобы монтажная поверхность была ровной, пазы или посадочные места строго параллельны друг другу, а положение крепежа соответствовало чертежу. Любое отклонение превращается в заклинивание хода или люфт.

Мы изготавливаем направляющие блоки, корпуса направляющих и базовые детали линейного перемещения 3D фрезерованием на обрабатывающих центрах с ЧПУ по чертежу или 3D-модели. Работаем с блоками под рельсовые направляющие, со скользящими пазами и с комбинированными конструкциями. Принимаем единичные позиции и серии.

Технические возможности по этой позиции

Это возможности оборудования. Для направляющих важна не только точность отдельных размеров, но и их стабильность по длине. Мы измеряем параллельность в нескольких сечениях и записываем результат в протокол.

Материалы для направляющих блоков

Направляющий блок должен быть жёстким и износостойким. Материал определяет тип движения и нагрузка.

Конструкционные стали

Сталь 45, 40Х и 30ХГСА - основа для направляющих блоков: жёсткие, прочные, допускают закалку рабочих поверхностей. Заготовки до 60 HRC мы обрабатываем напрямую. Для скользящих направляющих твёрдость поверхности критична.

Алюминиевые сплавы

Д16Т, 6061 и 6082 нужны для лёгких блоков под рельсовые направляющие, где нагрузка небольшая. Алюминий мягкий, и скользящие поверхности на нём быстро изнашиваются, поэтому для скольжения его используют с вставками.

Бронза и пластики

БрАЖ9-4 применяют в парах скольжения, капролон и фторопласт для малонагруженных направляющих без смазки. Эти материалы дают плавный ход и не царапают сопряжённую деталь.

Как изготавливается направляющий блок: маршрут по операциям

Все пазы и плоскости, определяющие траекторию, обрабатываются от одной базы и в одной установке.

• Анализ чертежа - проверяем допуски параллельности и порядок установок, определяем базу.
• Программа в Mastercam - траектории для пазов и плоскостей с постоянной нагрузкой.
• Заготовка - блок или плита с припуском, назначаются базы.
• Черновая обработка - формируем пазы и контур с запасом.
• Чистовая обработка - монтажные плоскости и пазы выполняются на высоких оборотах шпинделя из одной установки.
• Отверстия и резьбы - крепёжные отверстия по координатам, резьбы нарезаются.
• Зачистка и контроль - кромки притупляются, параллельность и прямолинейность измеряются на КИМ Zeiss по сечениям.

Прямолинейность паза по длине мы проверяем в нескольких сечениях: отклонение в середине длинного паза часто больше, чем на концах.

Какие направляющие блоки делаем

Тип направляющей определяет критичные элементы.

• Под рельсовые направляющие - монтажная плоскость и ряд резьбовых отверстий, критичны плоскостность и шаг.
• Со скользящими пазами - прямоугольные или ласточкин хвост, критичны ширина и параллельность.
• Корпуса кареток - блоки, в которых установлены ролики или шарики.
• Круглые направляющие и втулки - посадки под валы, критичны соосность.
• Комбинированные блоки - несколько направляющих на одной базе.

Точность направляющего блока: что мы держим и как проверяем

Критичны параллельность пазов или рельсовых посадок, прямолинейность хода и плоскостность монтажной поверхности. Параллельность определяет, не заклинит ли подвижный узел, прямолинейность - точность траектории, плоскостность - равномерность нагрузки на рельс.

Параметры измеряем на КИМ Zeiss с погрешностью 0,0005 мм по нескольким сечениям вдоль длины. Результат записывается в протокол.

Где применяются направляющие блоки нашего изготовления

Направляющие блоки используются во всех машинах с линейным перемещением:

• Станки и обрабатывающие центры - основания под рельсы.
• Автоматические линии - линейные модули.
• Измерительные и испытательные машины - базы подвижных столов.
• Опытные установки - направляющие по эскизу.

Нюансы заказа направляющих блоков

Какие базы использовать при установке

Рельсовые направляющие устанавливают по базовой кромке или по базовому пазу. Положение этой базы относительно крепёжных отверстий важно для точности хода. Укажите в чертеже базовую поверхность, и мы выдержим её положение.

Смазка и защита от стружки

Направляющие нужно смазывать и защищать от стружки. В блоке для этого иногда делают каналы подвода смазки и места под уплотнения. Они выполняются по чертежу и требуют чистой обработки без заусенцев.

Предварительный натяг и зазоры в скользящих парах

В скользящих направляющих зазор регулируют клином или планками. Размеры паза и планки должны быть согласованы, иначе регулировка не даст нужного хода. Присылайте сборочный чертёж, мы проверим согласованность.

Монтаж длинных блоков

Длинный блок может прогнуться при монтаже на неровное основание. Основание должно быть ровным, а затяжка крепежа выполняться по порядку, от центра к краям. Это правило не зависит от нашей обработки, но влияет на итоговую точность узла.

Выверка рельса по базовой кромке

Рельсовую направляющую выставляют по базовой кромке или по специальному пазу, и точность хода определяется тем, насколько ровно эта база выполнена в блоке. Если кромка волнистая, рельс повторяет волну, и каретка идёт с переменным усилием. Мы обрабатываем базовую кромку в одной установке с монтажной плоскостью и проверяем прямолинейность по длине на КИМ.

Жёсткость основания и тип рельса

Жёсткий рельс сам выравнивает небольшие неровности основания, гибкий повторяет их. Поэтому требования к плоскостности зависят от типа направляющей: для гибкого рельса допуск на плоскость жёстче. Присылайте каталог или чертёж рельса, мы подберём допуск и проверим, что плоскость блока подходит.

Длинные направляющие из секций

Если длина направляющей превышает размер, обрабатываемый за одну установку, её собирают из секций. Стыки секций должны быть выполнены так, чтобы рельс продолжался без ступеньки, а крепёжные отверстия секций совпадали. Мы изготавливаем секции в одной серии с общей базой и записываем положение стыковых отверстий в протоколе.

Смазка направляющих: каналы и маслёнки

Скользящие направляющие требуют смазки, и в блоке делают каналы подвода масла и отверстия под маслёнки. Каналы должны быть чистыми и без заусенцев, а их выходы - точно в зоне трения. Укажите положение и диаметр каналов и тип маслёнок. Резьбу под них нарезаем по чертежу.

Защита направляющих от стружки и пыли

Открытые направляющие забиваются стружкой, поэтому по краям блока выполняют посадки под щётки, уплотнители или гофрозащиту. Эти посадки требуют ровных плоскостей и точных отверстий под крепёж. Если в вашей конструкции предусмотрена такая защита, присылайте её размеры вместе с чертежом блока.

Контроль после установки направляющей

После монтажа рельса ход каретки проверяют индикатором вдоль всей длины. Результат зависит не только от блока, но и от затяжки крепежа и жёсткости основания. Если после монтажа ход неровный, протокол КИМ на блок поможет отделить причину: геометрия блока в допуске или проблема в монтаже. Храните протокол вместе с паспортом узла.

Партии, сроки и что влияет на стоимость

Стоимость направляющего блока считаем по чертежу за один рабочий день. Влияют:

• Длина и количество направляющих - длинные пазы обрабатываются дольше.
• Материал и твёрдость - закалённая сталь медленнее.
• Требования к параллельности - строгий допуск требует дополнительных проходов и контроля.
• Число крепёжных отверстий - каждое с жёстким положением.
• Тираж - наладка делается один раз.

Прототип принимаем от 1 шт, серию от 10 шт. От 100 шт действует скидка 15-20 %. Срок изготовления от 3 дней.

Что прислать для расчёта

Нужны чертёж в PDF и 3D-модель в STEP или IGES. Укажите тип направляющих, материал, допуски параллельности, шаг и тип крепёжных отверстий. Подробнее - что прислать для расчёта детали. Простые плоские плиты без пазов дешевле заказать как обработку 2D фрезерованием.

Документы на партию и гарантия

К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся в архиве 5 лет. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Рабочее поле 1350 × 630 мм определяет длину, обрабатываемую за одну установку. Более длинные детали обсуждаем отдельно.

Да, если вы пришлёте каталог или чертёж рельса: мы выдержим посадочные размеры.

Все элементы обрабатываются от одной базы в одной установке, а параллельность проверяется на КИМ.

Да, давальческий материал с сертификатом принимаем.

Мы обрабатываем закалённые заготовки до 60 HRC напрямую. Вопрос закалки обсуждается при расчёте.

Единичные блоки от 1 шт, серия от 10 шт.
