Опорный элемент на ЧПУ: фасонная опора под ось, узел или нагрузку

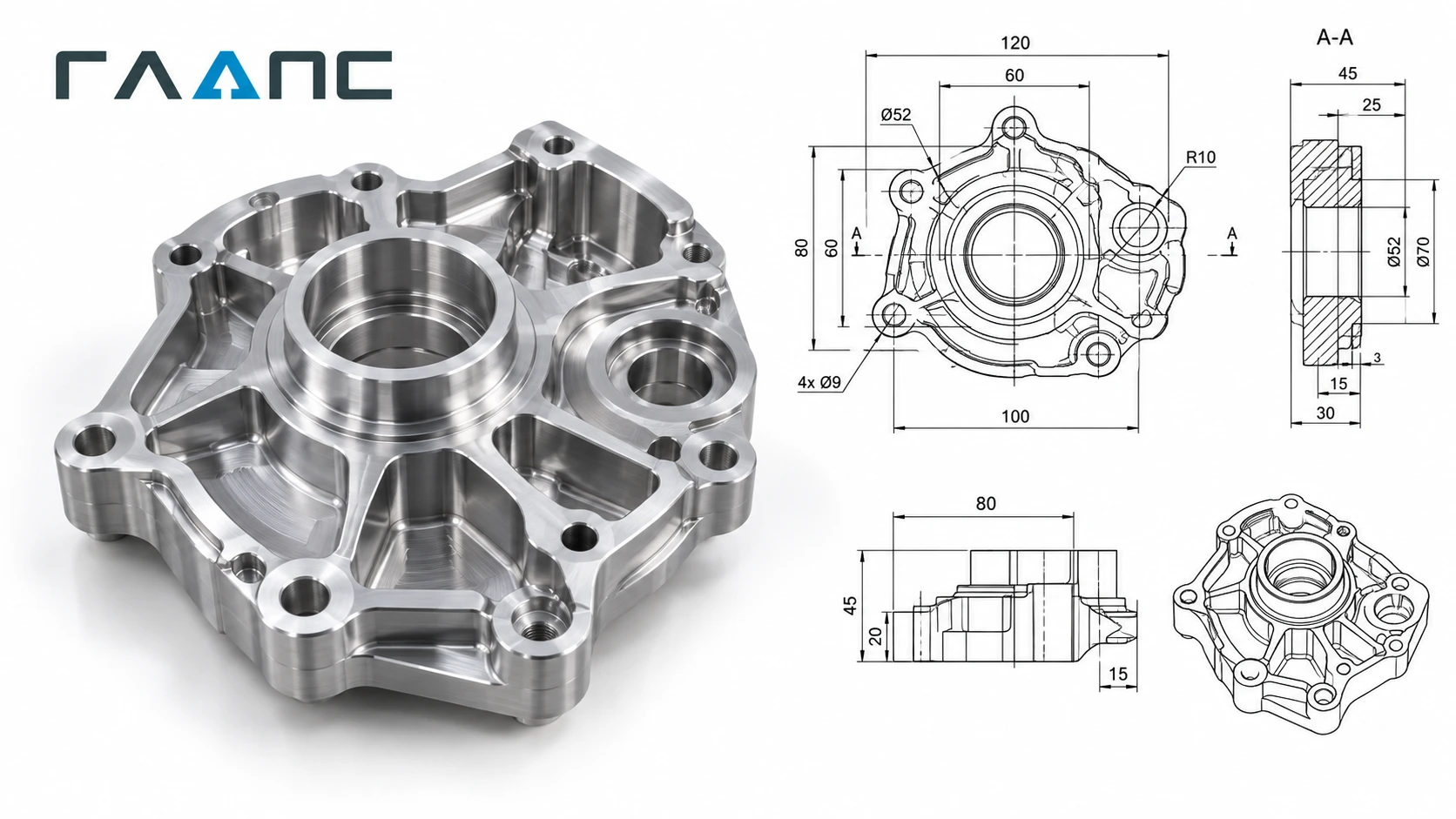

Опорный элемент отличается от простого блока тем, что имеет форму, подогнанную под конкретный узел: лапа с выступом, стойка со ступенчатой посадкой под ось, опора с косой привалочной плоскостью. Его задача - принять нагрузку и передать её на основание, не изменив положение узла. Поэтому у такого элемента сразу несколько ответственных размеров: высота оси над основанием, параллельность опорной плоскости, положение крепёжных отверстий и посадка под удерживаемую деталь.

Мы изготавливаем опорные элементы 3D фрезерованием на обрабатывающих центрах с ЧПУ по чертежу, 3D-модели или образцу. Фасонные поверхности, наклонные плоскости, ступенчатые посадки и рёбра жёсткости обрабатываем за минимальное число установок. Принимаем единичные элементы для ремонта и серии для производителей оборудования, которым нужна повторяемость размеров.

Технические возможности по этой позиции

Это возможности оборудования. Для фасонной опоры принципиально, от какой поверхности отсчитывается высота оси: от опорной плоскости или от вспомогательного торца. Мы фиксируем базу в протоколе, чтобы вы могли повторить измерение.

Материалы для опорных элементов

Опорный элемент нагружен на сжатие и изгиб, иногда с ударами. Материал определяется нагрузкой и массой узла.

Конструкционные стали

Сталь 45, 40Х и 30ХГСА - основной выбор для нагруженных опор. Они жёсткие и не боятся ударов, допускают закалку рабочих поверхностей. Масса остаётся платой за прочность. Заготовки до 60 HRC обрабатываются нами напрямую, без деформации, которая появляется при закалке готовой детали.

Алюминиевые сплавы

Д16Т, 6061 и 6082 подходят для лёгких узлов и подвижных частей, где масса опоры влияет на динамику. Алюминий обрабатывается быстро, но хуже держит ударную нагрузку и износ в местах посадки оси, поэтому в отверстия иногда ставят бронзовые втулки.

Бронза и нержавеющие стали

БрАЖ9-4 выбирают, когда опора сама работает в паре трения с осью. Нержавейка 12Х18Н10Т и AISI 304 нужна для опор в агрессивной и влажной среде, где обычная сталь быстро корродирует.

Какие опорные элементы делаем

Форма элемента определяет, какие поверхности придётся обрабатывать с особой тщательностью.

• Лапы и кронштейны-опоры - плоская привалочная часть и вынос для оси, критична высота оси над основанием.
• Стойки со ступенчатой посадкой - несколько диаметров по высоте, критична соосность ступеней.
• Опоры с наклонной плоскостью - угол наклона задаёт положение узла, критичны угол и высота.
• Опоры с рёбрами жёсткости - облегчённая конструкция, обрабатывается объёмной фрезеровкой.
• Парные и комплектные опоры - левая и правая опоры одного узла, нужны одинаковые размеры.

Как изготавливается опорный элемент: маршрут по операциям

Для фасонной детали маршрут строится так, чтобы все ответственные поверхности привязывались к одной базе.

• Разбор модели и чертежа - определяем базу, от которой отсчитываются высота оси и положение отверстий, и число установок.
• Программа в Mastercam или PowerMill - отдельные траектории для плоскостей, наклонных поверхностей и ступенчатых посадок.
• Заготовка - блок или поковка с припуском, назначаются технологические базы.
• Черновая обработка - снимаем основной объём и формируем контур с запасом.
• Чистовая обработка опорных поверхностей и посадок - плоскости идут на проход, посадки доводятся до H7 с подачей СОЖ через шпиндель.
• Отверстия и резьбы - крепёжные отверстия по координатам, резьбы нарезаются и контролируются.
• Зачистка и контроль - кромки притупляются, высота оси, параллельность и положение отверстий измеряются на КИМ Zeiss.

Для парных опор обе детали обрабатываются в одной серии на одних режимах, а высота оси каждой записывается в протокол отдельно.

Точность опорного элемента: что мы держим и как проверяем

У опорного элемента критичны высота оси над опорной плоскостью, параллельность опорной плоскости оси посадки и положение крепёжных отверстий. Высота определяет положение узла в пространстве, параллельность - отсутствие перекоса оси, отверстия - совпадение с основанием.

Все параметры измеряем на КИМ Zeiss с погрешностью 0,0005 мм в единой системе координат. Для парных опор отдельно сравниваем высоты и записываем разность в протокол: так видно, насколько хорошо опоры подходят друг другу.

Для воспроизводимости между партиями удерживаем отклонения в пределах поля допуска IT7, а эталонная деталь первой партии остаётся в архиве.

Где применяются опорные элементы нашего изготовления

Опорные элементы нужны в самых разных машинах:

• Приводы и передачи - опоры валов, осей и роликов.
• Станочное и испытательное оборудование - опоры направляющих и узлов.
• Транспортёры и подъёмные механизмы - опоры роликов и блоков.
• Ремонт - замена опоры, потерявшей посадку или треснувшей.

Нюансы заказа опорных элементов

Положение оси относительно опорной плоскости

Главный размер опоры, высота оси, определяется по-разному: до центра отверстия, до касательной образующей или до верхней точки втулки. Разница в несколько миллиметров между этими схемами легко приводит к ошибке при чтении чертежа. Поэтому мы всегда уточняем, как задан размер, и фиксируем схему измерения в протоколе. Если вы будете проверять деталь у себя, используйте ту же схему, иначе цифры разойдутся даже при безупречной детали.

Ступенчатые посадки и соосность ступеней

Если в опоре несколько ступеней разного диаметра под ось и втулки, критична их соосность. Все ступени мы растачиваем из одной установки, чтобы они лежали на общей оси. Если ступени приходится обрабатывать с двух сторон, на этапе чертежа лучше предусмотреть выверочную поверхность, от которой можно выставить деталь при переустановке. Присылайте чертёж с допуском соосности ступеней и схемой её измерения.

Подбор крепежа и отверстия в основании

Опора крепится к основанию болтами, и отверстия в ней должны совпасть с отверстиями основания. Если основание уже есть, пришлите его чертёж или привезите деталь: мы сверим координаты отверстий и убедимся, что опора сядет без подгонки. Для точного позиционирования добавляют штифты, и их отверстия обрабатываются с более жёстким допуском, чем крепёжные. Укажите диаметры штифтов и посадку.

Усталость и концентраторы напряжений

В нагруженных опорах трещина обычно начинается в острых внутренних углах и переходах. Скругление этих мест радиусом заметно увеличивает ресурс. Радиус задаёт конструктор, а мы выдерживаем его по чертежу и не оставляем следов инструмента на переходах. Если в чертеже радиус не указан, но угол выглядит опасным, мы сообщим об этом при анализе модели, решение останется за разработчиком.

Парные детали и зеркальные исполнения

Левая и правая опоры одного узла выглядят одинаково, но зеркальны, и перепутать их при заказе или сборке очень легко. В чертеже стоит чётко различать исполнения и указывать, какая сторона какая. Мы маркируем детали гравировкой L и R или номером исполнения, если это указано в заказе, и упаковываем их отдельно. Для парных опор мы также записываем в протокол разность высот осей и положения отверстий, чтобы сборка шла без подгонки.

Партии, сроки и что влияет на стоимость

Стоимость опорного элемента считаем по чертежу за один рабочий день. Влияют:

• Сложность формы - наклонные и ступенчатые поверхности обрабатываются дольше плоских.
• Материал и твёрдость - закалённая сталь и бронза обрабатываются медленнее алюминия.
• Число посадок - каждая с высоким классом точности.
• Число установок - элемент, обрабатываемый с двух сторон за две установки, дешевле.
• Тираж - для комплектов цена на штуку ниже.

Прототип принимаем от 1 шт, серию от 10 шт. От 100 шт действует скидка 15-20 %, регулярные заказы закрываем рамочным договором с фиксированной ценой на квартал. Срок изготовления от 3 дней.

Что прислать для расчёта

Нужны чертёж в PDF и 3D-модель в STEP или IGES. Укажите материал, базу для отсчёта высоты оси, допуски на посадки и количество элементов в комплекте. Подробнее - что прислать для расчёта детали. Простые плоские кронштейны без фасонных поверхностей дешевле заказать как обработку 2D фрезерованием.

Документы на партию и гарантия

К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся в архиве 5 лет, повторный заказ запускается по готовой программе. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Да. Обе детали обрабатываются в одной серии, а в протоколе записывается разность высот осей.

От той, что указана в чертеже как база. Если база не указана, мы согласуем её с вами до запуска.

Для лёгких нагрузок да. Для ударных и больших нагрузок лучше сталь. Решение принимает конструктор узла.

Да, давальческие поковки и блоки с сертификатом принимаем.

Да, мы замеряем образец на КИМ и строим модель. Изношенные участки восстанавливаем по номиналу.

Единичные элементы от 1 шт, серия от 10 шт.
