Изготовление основания станка на ЧПУ

Основание станка на ЧПУ: плоскость, от которой зависит всё остальное

Основание станка - деталь, от которой отсчитывается точность всей машины. На нём стоят направляющие, стойки, узлы привода, и если базовая плоскость уходит от заданной на десятки микрометров, точность станка пропадает, и никакая настройка управляющей программы этого не исправит. Поэтому к основаниям предъявляют два главных требования: плоскостность опорных поверхностей и точное положение крепёжной сетки, на которую садятся остальные узлы.

Изготавливаем основания, станины, базовые плиты и опорные блоки станков на обрабатывающих центрах с ЧПУ по чертежу и 3D-модели. Работаем с заготовками из плиты, поковки и отливки заказчика. Берём как единичные позиции для новых конструкций, так и серийные партии оснований для производителей оборудования.

Технические возможности по этой позиции

Рабочее поле 1350 × 630 мм определяет габарит, который обрабатывается за одну установку. Если основание больше, его можно обработать по частям с переустановкой, но это увеличивает погрешность стыковки. Подходит ли ваш вариант, мы скажем после анализа габаритов и требований к плоскостности.

Материалы для оснований станков

Выбор материала основания определяется жёсткостью, массой и способностью гасить вибрации. Чаще всего марка уже задана конструкцией станка.

Конструкционные стали

Сталь 45 и 40Х дают жёсткое основание, хорошо держащее нагрузку. Масса высока, но для станков она полезна: тяжёлое основание лучше гасит вибрации. Стальные заготовки перед чистовой обработкой лучше стабилизировать, иначе остаточные напряжения могут вызвать коробление уже после снятия размера.

Алюминиевые сплавы

Д16Т, 6061, 6082 выбирают для лёгких станков, настольных установок и оборудования, которое переносят. Алюминий легче в два-три раза, обрабатывается быстро и стабилен в размерах, но хуже гасит вибрации и мягче под крепёж.

Чугун и другие давальческие заготовки

Отливки заказчика принимаем как давальческое сырьё. Чугун традиционно используют для станин за счёт демпфирования, но он требует осторожной обработки, а припуск отливки определяется по месту. Присылайте отливку с чертежом и указанием баз.

Какие основания и базовые детали делаем

У каждого типа детали своя главная проблема при обработке.

• Базовая плита - массивная плита с большой опорной плоскостью, главное - плоскостность и параллельность граней.
• Станина с рёбрами жёсткости - сложная форма с карманами и рёбрами, объёмная обработка, важна жёсткость после выборки.

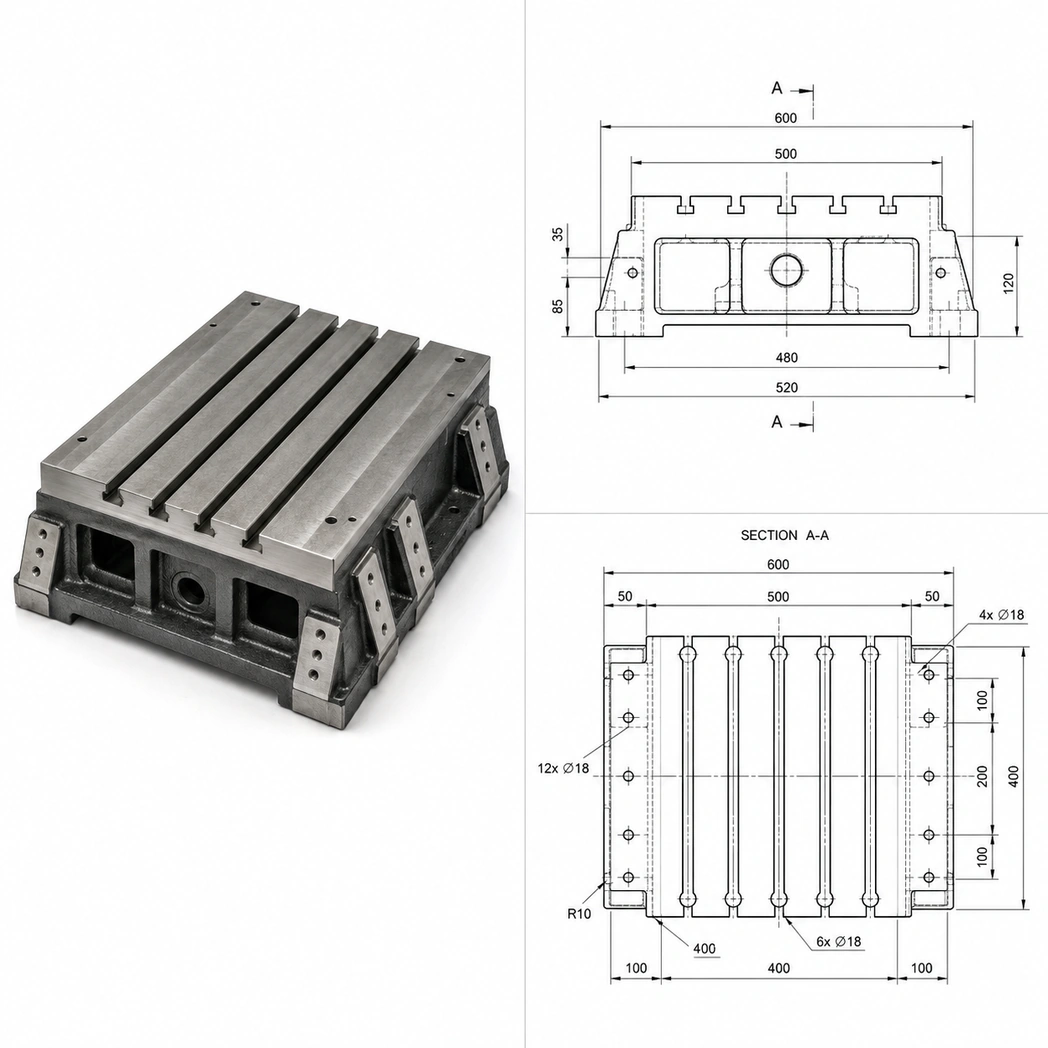

• Основание с Т-образными пазами - пазы для крепления оснастки, нужна параллельность пазов и точная ширина.
• Стойка и колонна - вертикальная деталь с базами на разных гранях, главное - перпендикулярность граней.
• Опорные и подкладные блоки - малая масса, но жёсткие требования к параллельности опорных поверхностей.

Как изготавливается основание станка: маршрут по операциям

Для базовой детали главное - не потерять плоскостность на последнем проходе, поэтому маршрут строится вокруг борьбы с остаточными напряжениями.

• Анализ чертежа и габаритов - проверяем, умещается ли деталь в рабочее поле, и определяем схему закрепления без прогиба.
• Программа в Mastercam или PowerMill - строим стратегии для плоскостей, карманов и рёбер с равномерной нагрузкой на инструмент.
• Подготовка заготовки - плита или поковка обрабатывается с припуском, назначаются технологические базы.
• Черновая обработка - снимается основной объём, остаются припуски по всем поверхностям для снятия напряжений.
• Выдержка - после черновой обработки заготовка может выдерживаться, чтобы напряжения отдали форму до чистовой.
• Чистовая обработка - базовые плоскости и пазы обрабатываются в один установ, отверстия под крепёж растачиваются по координатам.
• Контроль на КИМ - измеряются плоскостность, параллельность, перпендикулярность и положение крепёжной сетки.

Базовые плоскости, от которых отсчитываются остальные, мы обрабатываем на одной установке: каждое переустановление добавляет погрешность.

Точность основания: что мы держим и как проверяем

Для основания критичны плоскостность опорной поверхности, параллельность её относительно противоположной грани и положение крепёжных отверстий. Первое определяет, ляжет ли узел на основание без зазоров, второе - не уйдёт ли направляющая под углом, третье - сойдутся ли отверстия основания и устанавливаемых на него деталей.

Плоскостность и параллельность измеряем на КИМ Zeiss с погрешностью 0,0005 мм, положение отверстий фиксируем в координатах. Результат оформляется протоколом, где видны реальные значения, а не заключение «годен». Для воспроизводимости между партиями удерживаем отклонения в пределах поля допуска IT7.

Плоскостность базовой детали нельзя оценивать сразу после снятия со станка. Заготовка в процессе резания нагревается, а после остывания и освобождения от зажима немного меняет форму. Поэтому замер для протокола мы делаем после остывания, а при жёстком допуске на плоскостность договариваемся заранее, что измерение идёт на свободной детали, а не в зажиме. Иначе в протоколе окажется красивая цифра, которая не повторится на вашей сборке.

Отдельно обговариваем способ опирания при измерении: массивная плита на трёх точках и на всей площади показывает разную плоскостность. Мы фиксируем схему опирания в протоколе, чтобы вы могли повторить замер у себя и получить сопоставимый результат.

Где применяются основания нашего изготовления

Основания и базовые плиты заказывают для станочного и промышленного оборудования:

• Металлообрабатывающие станки - новые конструкции и замена изношенных станин при модернизации.
• Измерительное и испытательное оборудование - массивные базы под датчики и столы.
• Автоматические линии и роботизированные ячейки - опорные плиты под манипуляторы и оснастку.
• Опытные образцы оборудования - единичные основания для новых машин.

Партии, сроки и что влияет на стоимость

Стоимость основания рассчитываем по чертежу за один рабочий день. На неё влияют:

• Габарит и масса заготовки - крупная деталь дольше обрабатывается и сложнее в закреплении.
• Объём снимаемого материала - массивная плита с глубокими карманами требует большего времени.
• Требования к плоскостности - строгий допуск требует выдержки между черновой и чистовой обработкой.
• Количество крепёжных отверстий - каждое отверстие с жёстким положением - отдельная операция.
• Тираж - программа и наладка делаются один раз на партию.

Прототип принимаем от 1 шт, серию от 10 шт. При объёме от 100 шт предусмотрена скидка 15-20 %, регулярные поставки закрываем рамочным договором с фиксированной ценой на квартал. Срок изготовления от 3 дней, точный называем в коммерческом предложении.

Что прислать для расчёта

Для расчёта нужны чертёж в PDF и 3D-модель в STEP, IGES, SAT или SolidWorks. Обязательно укажите допуск плоскостности, параллельность граней и координаты крепёжных отверстий. Если заготовка ваша, пришлите её размеры и вес. Подробнее - что прислать для расчёта детали. Если основание плоское и без сложных поверхностей, дешевле обойдётся обработка 2D фрезерованием.

Документы на партию и гарантия

К партии прикладываем паспорт изделия, акт ОТК, протокол измерений КИМ и сертификат на материал. Документы остаются в архиве 5 лет, повторный заказ запускается по сохранённой программе. Гарантия соответствия чертежу действует 30 дней.

Частые вопросы

Часть деталей можно обработать с переустановкой, но тогда растёт риск погрешности на стыке. Пришлите габариты, мы скажем, получится ли держать допуск, или предложим разбить деталь.

Да, принимаем отливки, поковки и плиты как давальческое сырьё. Пришлите чертёж с базами и сведения о припуске, иначе придётся определять его по месту.

Черновую и чистовую обработку разделяем, а при необходимости выдерживаем заготовку между ними, чтобы остаточные напряжения успели выйти до снятия финальных размеров.

Значение определяется габаритом детали и материалом. Мы называем достижимую цифру после анализа чертежа, а контролируем её на КИМ, поэтому результат подтверждается числами.

Да, фрезеруем пазы по вашему чертежу, указанным в нём размерам и допускам. Параллельность пазов между собой контролируется на КИМ.

Образец, в идеале с базовыми плоскостями без износа. Мы снимем размеры на КИМ, построим 3D-модель и согласуем её с вами до запуска.
