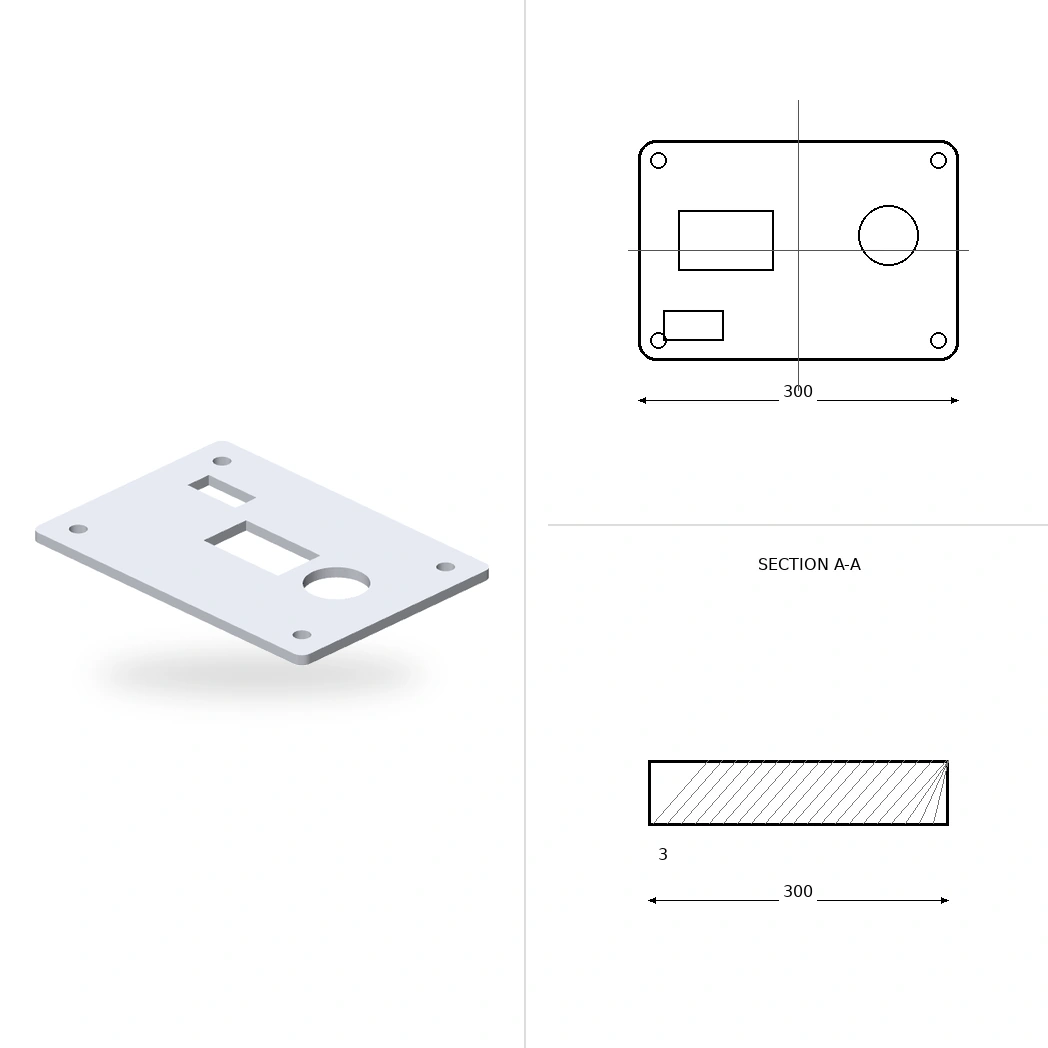

Панель корпуса: деталь, от которой зависит сборка
Панель корпуса это боковина, крышка, задняя стенка или основание, из которых собирается оболочка изделия. В отличие от лицевой панели здесь важен не внешний вид, а стыкуемость: все панели должны сойтись между собой без зазоров и перекосов.
Изготавливаем панели корпусов фрезерованием на ЧПУ по чертежам и моделям. Работаем как с отдельными позициями при ремонте и доработке существующего оборудования, так и с комплектами панелей на полный корпус для серийного производства.
Технические возможности
| Параметр | Значение |
|---|---|
| Максимальный габарит | 1350 × 630 мм |
| Толщина | лист и плита до 150 мм |
| Точность габаритов | ±0,05 мм |
| Точность ответственных размеров | до ±0,01 мм |
| Шероховатость | Ra 0,8–3,2 мкм |
| Минимальная партия | от 10 шт, единичные по согласованию |
| Срок | от 2 рабочих дней |
Критичный размер: прямоугольность и совпадение диагоналей
Панель корпуса кажется простой деталью: прямоугольник с отверстиями. Но именно на ней чаще всего ломается сборка, и причина почти всегда одна это непрямоугольность.
Если у панели диагонали не равны, она представляет собой не прямоугольник, а параллелограмм. При сборке такая деталь стыкуется с соседними по одной стороне, а по противоположной образует клиновой зазор. Собрать корпус из нескольких таких панелей нельзя: погрешности складываются, и последняя стенка не встаёт на место.
Фрезерование контура по программе даёт прямоугольность автоматически, потому что оси станка перпендикулярны. Проблема возникает, когда панель режут по разметке или вырезают из листа без последующей обработки кромок. Мы обрабатываем контур фрезой целиком, а на ответственных корпусах контролируем диагонали замером перед передачей партии.
Типы панелей корпуса
- Боковые стенки - несут основную нагрузку жёсткости, часто имеют вентиляционные перфорации и крепёжные отверстия по периметру.
- Задние панели - содержат вырезы под разъёмы, кабельные вводы и клеммники.
- Крышки и съёмные панели - требуют точного совпадения крепёжных отверстий, чтобы сниматься и вставать обратно без подгонки.
- Основания и днища - несут вес внутренних компонентов, имеют отверстия под ножки и монтажные стойки.
- Внутренние перегородки - разделяют отсеки, служат экраном или несут монтажные элементы.
- Панели с отбортовкой - с загнутыми краями для жёсткости, изготавливаются в связке с гибкой.
Материалы
Алюминий
Д16Т и АМг5 для корпусов, где важен вес: переносное оборудование, транспортные и авиационные применения, приборные корпуса. Алюминиевая панель легко обрабатывается и хорошо экранирует.
Конструкционная сталь
Ст3 для промышленных шкафов и корпусов стационарного оборудования. Дешевле алюминия, прочнее при той же толщине, но тяжелее и требует покрытия.
Нержавеющая сталь
12Х18Н10Т и AISI 304 для корпусов в пищевых, фармацевтических и химических производствах, а также для наружной установки. Не требует покрытия и переносит регулярную мойку.
Маршрут изготовления
- Анализ комплекта. Если панелей несколько, технолог проверяет их сходимость между собой по стыкам и крепежу.
- Подбор заготовки. Лист нужной толщины с припуском на обработку контура.
- Базирование. Закрепление с расчётом на обработку всего контура и всех отверстий за одну установку.
- Фрезерование контура. Наружный профиль с контролем прямоугольности.
- Вырезы и перфорация. Окна под разъёмы, вентиляционные отверстия, технологические проёмы.
- Крепёжные отверстия. Сверление, зенкование, нарезание резьбы по координатам.
- Снятие заусенцев и контроль. Обработка кромок, замер габаритов и диагоналей.
Жёсткость: толщина, рёбра или отбортовка
Панель корпуса должна не только стыковаться, но и держать форму. Тонкий лист большой площади прогибается от собственного веса и от нагрузки закреплённых на нём элементов, а при транспортировке оборудования такая панель начинает вибрировать и греметь.
Жёсткость повышают тремя способами, и они различаются по цене. Увеличение толщины самое простое, но добавляет вес и стоимость материала. Отбортовка краёв даёт прирост жёсткости при той же толщине, но требует отдельной операции гибки. Рёбра жёсткости эффективнее всего на больших панелях, но усложняют конструкцию и сборку.
Для панелей, которые несут вес внутренних компонентов, толщина считается по нагрузке. Днище корпуса с установленным трансформатором и блоком питания работает иначе, чем декоративная боковина той же площади.
Стыки панелей и степень защиты
Если корпус должен защищать содержимое от пыли и влаги, стыки панелей становятся ключевым местом. Зазор в стыке это прямой путь внутрь, и никакое уплотнение не компенсирует неровную кромку или непрямоугольную панель.
Под уплотнение в панели предусматривают канавку или полку. Ширина и глубина канавки подбираются под конкретный профиль уплотнителя: слишком глубокая не даёт обжатия, слишком мелкая перетягивает уплотнитель и рвёт его при сборке. Эти размеры должны быть в чертеже, а не определяться на производстве.
Где применяются панели корпусов
Корпуса промышленной автоматики и электротехнических шкафов, где панель несёт монтажные элементы и обеспечивает степень защиты от пыли и влаги. Точность стыков здесь напрямую влияет на герметичность.
Корпуса приборов и измерительной техники, корпуса источников питания, стоечное оборудование. Машиностроительные кожухи и ограждения, которые защищают механизмы и персонал. Корпуса оборудования для пищевых производств, где панели регулярно снимают для мойки.
Отдельная задача это изготовление панели взамен повреждённой. Здесь работаем по образцу: снимаем размеры с уцелевшей детали или с посадочного места в корпусе.
Партии, сроки и цена
Цена позиции начинается от 900 ₽. На стоимость влияют габарит, толщина, материал, количество вырезов и перфораций, требования к кромкам и необходимость нарезания резьбы.
Вентиляционная перфорация заметно добавляет машинное время: каждое отверстие это отдельный цикл. Если в панели сотни отверстий, стоит обсудить их диаметр и шаг, иногда меньшее число отверстий большего диаметра даёт ту же площадь проходного сечения дешевле.
Комплект панелей на корпус выгоднее отдельных заказов: наладка и программирование общие. Срок от 2 рабочих дней.
Что прислать для расчёта
Чертежи в PDF или DXF, модель корпуса в STEP, IGES, SAT или SolidWorks. Если заказываете комплект, удобнее прислать модель сборки целиком: по ней видно, как панели стыкуются, и технолог проверит сходимость до запуска.
Укажите материал, толщину, количество, планируемое покрытие и требуется ли резьба в отверстиях. Расчёт занимает один рабочий день.
Документы и гарантия
Паспорт материала с указанием плавки и акт ОТК. Протокол обмера на координатно-измерительной машине по запросу. Документация хранится в архиве 5 лет, поэтому повторный выпуск той же панели не требует нового согласования.
Гарантия соответствия чертежу 30 дней с заменой партии за наш счёт.
Частые вопросы
Да, и это предпочтительный формат. Комплект делается в одной наладке и проверяется на сходимость между панелями, а не только по чертежу каждой детали.
Работаем по образцу. Если уцелевшей панели нет, снимаем размеры с посадочного места в корпусе: габариты, шаг крепежа, положение вырезов.
Да, отверстия выполняются по координатам из программы. Учтите, что большое количество мелких отверстий заметно увеличивает машинное время и стоимость.
Фрезерованием изготавливается плоская развёртка, гибка выполняется отдельной операцией. Укажите в чертеже линии гиба и требуемые радиусы, чтобы заложить их в развёртку.
Зависит от габарита и нагрузки. Для приборных корпусов обычно 1,5–3 мм, для промышленных шкафов 2–4 мм. Большая панель из тонкого листа теряет жёсткость и требует рёбер или отбортовки. Отдельно считается днище: оно несёт вес всего, что установлено внутри, и работает иначе, чем боковина той же площади.
Отверстия выполняются по координатам из общей модели, а не по разметке от кромки. Если панели заказаны комплектом, их взаимное положение проверяется до передачи.
Да, канавка фрезеруется за ту же установку, что и контур. Укажите профиль и сечение уплотнителя: от них зависят ширина и глубина канавки, а неверно подобранное сечение либо не даёт обжатия, либо рвёт уплотнитель при сборке.
Толщину покрытия имеет смысл учитывать там, где панель входит в паз или стыкуется с жёстким допуском. Скажите о покрытии при расчёте, и мы заложим поправку в размеры.
Сварной жёстче и герметичнее, но неразборный и сложнее в ремонте. Сборный из панелей позволяет заменить одну повреждённую деталь и получить доступ внутрь. Если нужен сварной вариант, смотрите раздел промышленной сварки.
Да, это нормальная практика. Например, днище и несущие боковины из стали ради прочности, а съёмные крышки из алюминия ради веса при обслуживании. Укажите материал для каждой позиции в спецификации комплекта.
