Передняя панель: деталь, которую видит пользователь
Передняя панель отличается от остальных деталей корпуса тем, что она одновременно несущая и лицевая. С одной стороны в ней закрепляются кнопки, индикаторы, разъёмы и дисплеи, с другой стороны её качество оценивает человек, который стоит перед прибором.
Поэтому к панели предъявляют два разных типа требований: точность посадочных мест под компоненты и внешний вид поверхности и кромок. Изготавливаем панели фрезерованием на ЧПУ по чертежу или модели, с гравировкой обозначений и подготовкой под покрытие.
Технические возможности
| Параметр | Значение |
|---|---|
| Максимальный габарит | 1350 × 630 мм |
| Толщина панели | от листа до плиты |
| Точность вырезов | ±0,05 мм |
| Точность ответственных мест | до ±0,01 мм |
| Шероховатость | Ra 0,8–3,2 мкм |
| Гравировка | контурная, по чертежу |
| Минимальная партия | от 10 шт, единичные по согласованию |
| Срок | от 2 рабочих дней |

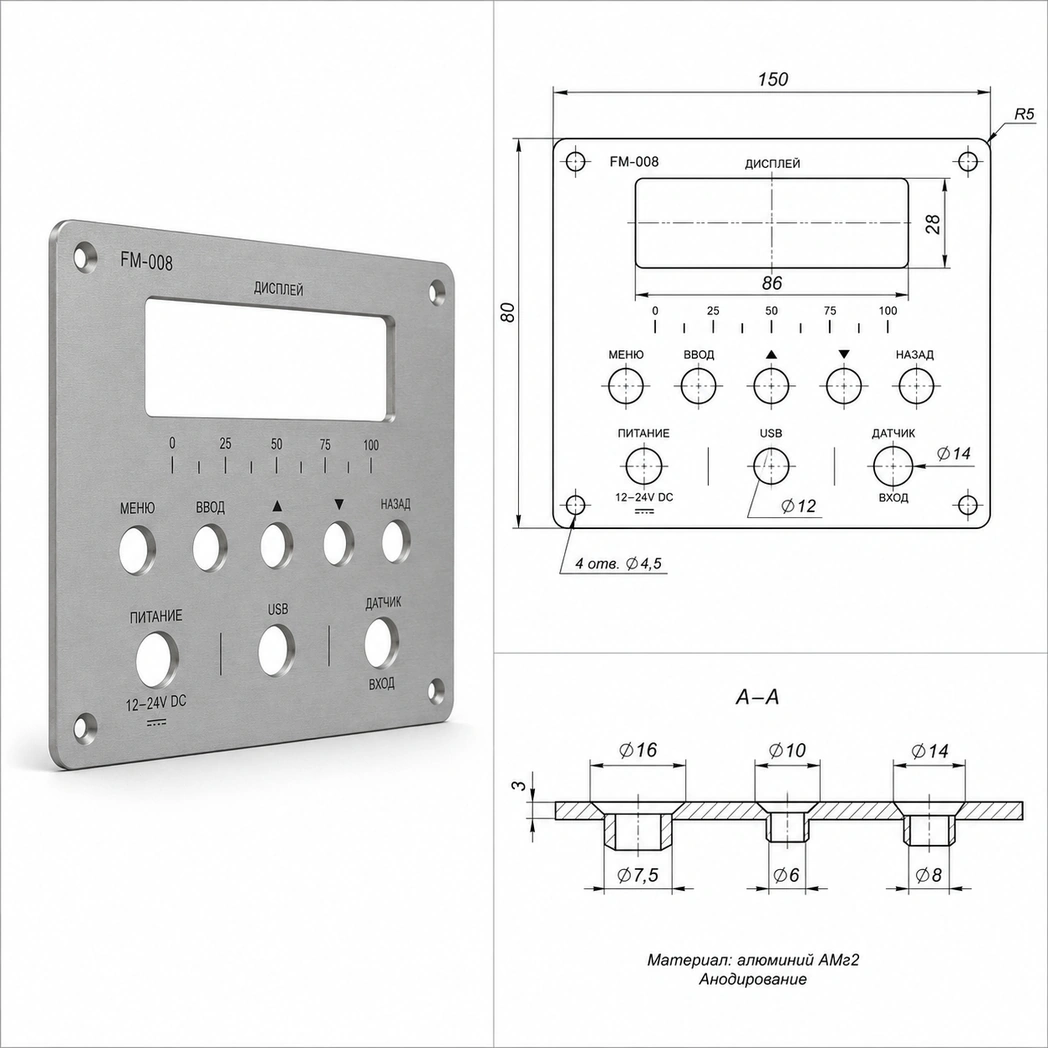

Критичный размер: положение и форма вырезов
Каждый компонент на панели имеет собственное посадочное место со своим допуском. Тумблер садится в круглое отверстие с лыской под фиксацию от проворота, дисплей требует прямоугольного окна с точными углами, разъём имеет фигурный вырез под корпус и два отверстия под винты.
Если вырез сделан с отклонением, возможны два исхода. Компонент либо не входит вовсе, и панель уходит в брак, либо входит с зазором и болтается. Второй вариант хуже: прибор собирается, проходит приёмку и начинает разрушаться в эксплуатации, потому что нагрузка от нажатий передаётся не на панель, а на пайку выводов.
Все вырезы и отверстия мы выполняем за одну установку по координатам из управляющей программы. Это гарантирует, что взаимное положение компонентов повторяется от панели к панели: в серийном приборе органы управления должны стоять одинаково во всех экземплярах.
Материалы
Алюминий
Д16Т и АМг5 это основной материал для приборных панелей. Лёгкий, хорошо обрабатывается, даёт чистую кромку и принимает анодирование, которое одновременно защищает поверхность и задаёт цвет. Для приборов с электроникой важно и то, что алюминиевая панель работает как часть экранирующего контура.
Нержавеющая сталь
12Х18Н10Т и AISI 304 применяют для панелей в пищевом, медицинском и лабораторном оборудовании, где поверхность моют и дезинфицируют. Нержавейка выдерживает агрессивные моющие средства, которые разрушают покрытие на алюминии.
Конструкционная сталь
Ст3 берут для панелей промышленных шкафов, где внешний вид вторичен, а защиту обеспечивает порошковая окраска. Дешевле алюминия, но тяжелее и требует обязательного покрытия.
Обработка лицевой поверхности
Лицевая сторона требует отдельного внимания на всех этапах. Заготовку мы закрепляем так, чтобы следы зажима не попали на видимую поверхность, а траекторию инструмента строим с учётом направления обработки: на лицевых деталях видны не только риски, но и стыки проходов.
Кромки вырезов обязательно обрабатываются: заусенец на панели это не только вопрос внешнего вида, но и риск пореза при обслуживании прибора. Радиусы во внутренних углах прямоугольных окон определяются диаметром фрезы, и это нужно учитывать в чертеже: абсолютно острый внутренний угол фрезерованием не получить.
Гравировка обозначений выполняется на том же станке за одну установку с вырезами, поэтому надписи точно привязаны к органам управления. Глубина гравировки задаётся по чертежу и подбирается так, чтобы надпись читалась после нанесения покрытия.
Жёсткость панели и вес компонентов
Передняя панель нагружена сильнее, чем кажется. На ней висят разъёмы, к которым подключают кабели, кнопки, которые нажимают с усилием, иногда трансформаторы и радиаторы, закреплённые изнутри. Всё это создаёт изгибающий момент, а панель обычно закреплена только по периметру.
Тонкая панель большого размера начинает играть: при нажатии на кнопку в центре она прогибается, и это чувствуется рукой. Для пользователя прибор сразу воспринимается как дешёвый, даже если электроника внутри отличная.
| Габарит панели | Рекомендуемая толщина, алюминий |
|---|---|
| до 200 × 150 мм | 2 мм |
| до 400 × 300 мм | 3 мм |
| свыше 400 мм по стороне | 4–5 мм либо рёбра жёсткости |
Вторая причина прогиба это вырезы. Крупное окно под дисплей в центре панели снимает значительную часть сечения и резко снижает жёсткость. Если окно занимает больше трети площади, толщину закладывают с запасом или предусматривают обрамление.
Подготовка под покрытие и маркировку
Большинство приборных панелей получают покрытие: анодирование для алюминия, порошковую окраску для стали. Фрезерованная поверхность даёт хорошее сцепление, но требует чистых кромок: на заусенце покрытие ложится тонким слоем и скалывается первым.
Анодирование добавляет к размерам толщину слоя. На посадочных вырезах с жёстким допуском это нужно учитывать заранее, иначе компонент после покрытия перестаёт входить. Мы закладываем поправку, если знаем о планируемом покрытии на этапе расчёта.
Гравировка под покрытие и поверх покрытия дают разный результат. В первом случае надпись остаётся в цвете покрытия и читается за счёт рельефа, во втором обнажается металл и надпись получается контрастной. Укажите желаемый вариант в чертеже.
Где применяются приборные панели
Измерительные и лабораторные приборы, где на панели размещаются дисплей, клавиатура и разъёмы подключения. Промышленная автоматика: панели операторских пультов, щитов управления и стоек. Медицинское оборудование, где требования к материалу и обработке кромок повышены.
Источники питания, усилители и стоечное оборудование стандарта 19 дюймов, где панель одновременно является лицевой деталью и элементом крепления в стойку. Испытательные стенды и специальная техника, изготавливаемая единичными экземплярами.
Партии, сроки и цена
Цена позиции начинается от 1200 ₽. Она выше средней по разделу из-за количества операций: панель обычно содержит десятки вырезов разной формы, каждый из которых требует своей траектории.
На стоимость влияют габарит, число и сложность вырезов, наличие гравировки, требования к лицевой поверхности и подготовка под покрытие. На серии цена падает существенно: программа разрабатывается один раз, а панели в приборостроении редко заказывают поштучно.
Срок изготовления от 2 рабочих дней. Для первой панели новой конструкции рекомендуем изготовить образец до запуска серии: на нём проверяется фактическая посадка всех компонентов.
Что прислать для расчёта
Чертёж в PDF или DXF, модель в STEP, IGES, SAT или SolidWorks. Для панелей особенно удобен формат DXF: в нём вырезы передаются как готовые контуры без риска расхождения при пересчёте.
Укажите материал и толщину, планируемое покрытие, требуется ли гравировка и с какой стороны панель является лицевой. Приложите список применяемых компонентов. Что ещё должно быть в документации, разобрано в статье что прислать для расчёта детали.
Документы и гарантия
Паспорт материала с указанием плавки и акт ОТК с подписью контролёра. По запросу оформляем протокол обмера на координатно-измерительной машине: для панелей его обычно заказывают, когда взаимное положение вырезов задано жёстким допуском.
Гарантия соответствия чертежу 30 дней с заменой партии за наш счёт.
Частые вопросы
Фрезерованием нет: в углу всегда остаётся радиус, равный радиусу фрезы. Если компонент требует острого угла, в чертеже предусматривают технологическую выборку в углу либо подбирают фрезу меньшего диаметра.
Да, контурная гравировка выполняется за ту же установку, что и вырезы, поэтому надписи точно привязаны к органам управления. Глубину подбираем с учётом последующего покрытия.
Закрепляем заготовку за нелицевую сторону и строим траекторию с учётом направления обработки. Укажите в чертеже, какая сторона лицевая, иначе это определяется по геометрии и может быть выбрано неверно.
Да, и мы рекомендуем так делать для новых конструкций. На образце проверяется фактическая посадка всех компонентов, после чего в программу вносятся правки, если они нужны.
Анодное покрытие имеет толщину, которая влияет на посадочные размеры вырезов. Если допуск жёсткий, скажите про покрытие заранее: размеры закладываются с учётом его толщины.
Для приборных панелей обычно берут от 2 до 5 мм в зависимости от габарита и веса устанавливаемых компонентов. Большая панель из тонкого листа прогибается под весом трансформаторов и разъёмов.
Да, стоечные панели это типовая позиция. Укажите высоту в юнитах и способ крепления: под обычные винты с шайбами или под клетевые гайки. Присоединительные размеры стоечного стандарта фиксированы, поэтому допуск на крепёжные отверстия здесь важнее обычного.
Каждый вырез это отдельная траектория и машинное время, поэтому панель с тридцатью посадочными местами существенно дороже панели с пятью при одинаковом габарите. На серии разница сглаживается: программа пишется один раз.
Мы изготавливаем саму панель с вырезами, гравировкой и подготовкой под покрытие. Монтаж электронных компонентов и сборку прибора выполняет заказчик или его подрядчик по сборке.
