Зачем нужна переходная пластина
Переходная пластина решает одну задачу: соединить два узла, у которых не совпадают присоединительные размеры. Такое происходит постоянно при замене оборудования, когда новый агрегат имеет другой шаг крепёжных отверстий, другой диаметр центрирующего бурта или другую высоту посадки, а рама и обвязка остаются прежними.
Альтернатива переходной пластине это переделка рамы или замена всего узла целиком. Обычно это дороже и дольше, а иногда невозможно: рама может быть частью несущей конструкции. Пластина стоит между старым и новым посадочным местом и переносит крепёж с одной схемы на другую.
Технические возможности
| Параметр | Значение |
|---|---|
| Максимальный габарит | 1350 × 630 мм |
| Толщина пластины | до 150 мм |
| Точность 2D-обработки | ±0,05 мм |
| Точность межосевых расстояний | до ±0,01 мм |
| Шероховатость | Ra 0,8–3,2 мкм |
| Минимальная партия | от 10 шт, единичные по согласованию |
| Срок изготовления | от 2 рабочих дней |
Критичный размер здесь один: межосевое расстояние
У переходной пластины две группы отверстий: одна повторяет старое посадочное место, вторая соответствует новому агрегату. Обе группы должны попасть в свои ответные резьбы одновременно. Если межосевое расстояние ушло хотя бы на несколько десятых, крепёж заходит с перекосом, и при затяжке пластина работает как пружина, постоянно нагружая шпильки.
Именно поэтому обе группы отверстий мы выполняем за одну установку по координатам из управляющей программы. При обработке в два приёма с переустановкой к погрешности каждой группы добавляется погрешность базирования, и суммарное отклонение может выйти за допуск даже при исправном станке.
Материалы и от чего зависит выбор
Конструкционная сталь
Ст3 и сталь 45 применяются в большинстве случаев: пластина работает на сжатие под затяжкой и не испытывает изгиба, если опирается по всей площади. Сталь 09Г2С берут для наружных установок и повышенных нагрузок.
Нержавеющая сталь
12Х18Н10Т и AISI 304 нужны там, где пластина стоит во влажном помещении, на пищевом производстве или в среде с химическими испарениями. Под покрытие такая пластина не требует подготовки.
Алюминий
Д16Т и АМг5 выбирают для подвижных и мобильных конструкций, где важна масса. Учитывайте, что алюминий хуже держит усилие затяжки: при высоких моментах резьбовое соединение по алюминию срывается быстрее стального, поэтому под нагруженный крепёж закладывают стальные втулки.
Варианты исполнения

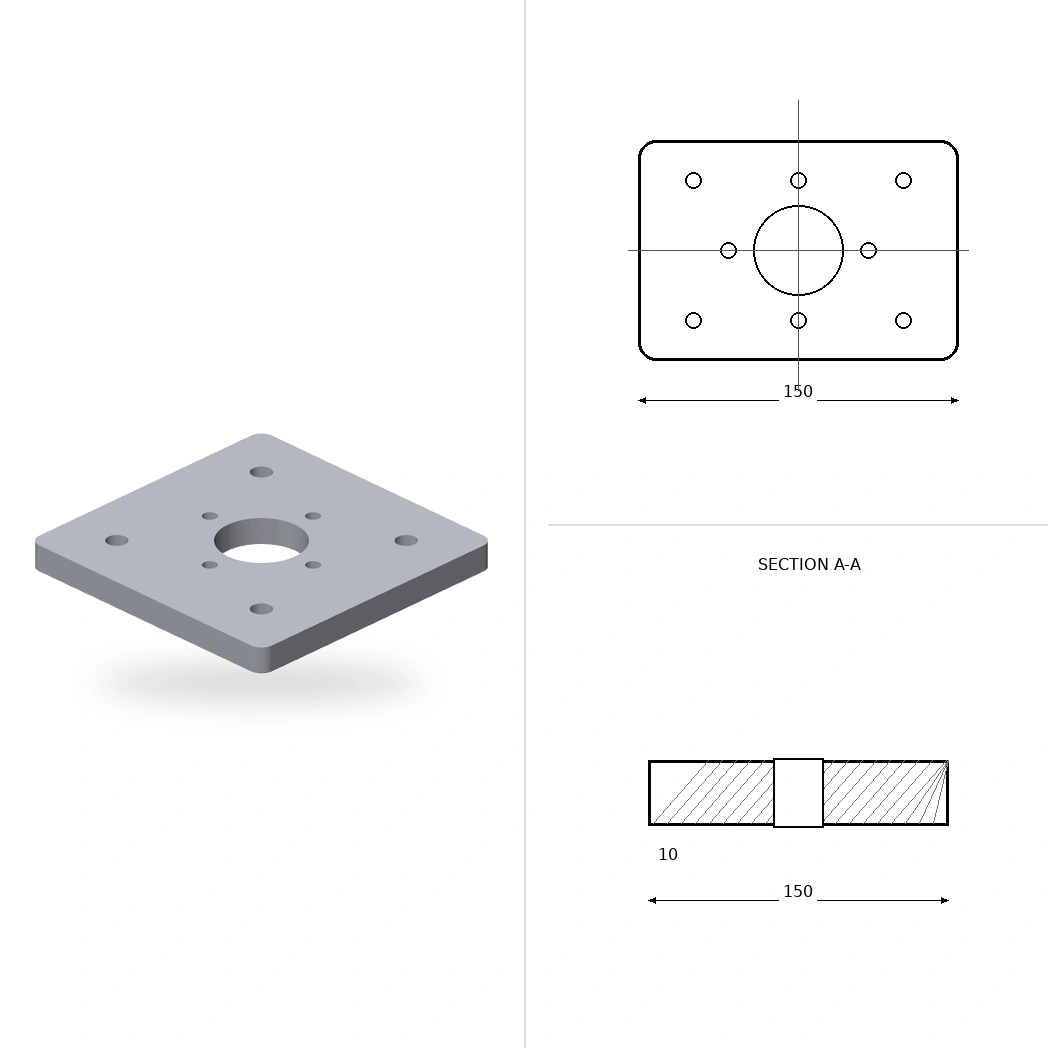

- Простая переходная пластина - плоская деталь с двумя группами сквозных отверстий.
- Пластина со ступенькой - когда нужно компенсировать не только шаг крепежа, но и разницу по высоте посадки.
- С центрирующим буртом или проточкой - для узлов, где агрегат базируется не по крепежу, а по цилиндрической поверхности.
- С резьбовыми отверстиями - если доступ к обратной стороне закрыт и гайку поставить некуда.
- С технологическими окнами - для прохода валов, трубок, кабелей или отвода тепла.
Маршрут изготовления
- Сверка двух посадочных схем. Технолог проверяет, что обе группы отверстий физически помещаются в габарит и не пересекаются между собой.
- Подбор заготовки. Лист или плита с припуском на обработку плоскостей.
- Программирование. Обе группы отверстий вносятся в одну программу с общей нулевой точкой.
- Обработка плоскостей. Торцевое фрезерование опорных поверхностей с обеих сторон.
- Контур. Фрезерование наружного профиля, окон и вырезов.
- Отверстия. Сверление и при необходимости зенкование или нарезание резьбы за ту же установку.
- Контроль. Замер межосевых расстояний по обеим группам и плоскостности опорных поверхностей.
Когда пластина выгоднее переделки узла
У задачи «новый агрегат не встаёт на старое место» есть три решения, и переходная пластина не всегда самое очевидное, зато обычно самое дешёвое.
| Решение | Когда подходит | Чем неудобно |
|---|---|---|
| Переделка рамы | Рама простая и доступна для сварки | Простой оборудования, огневые работы на месте, риск повести раму |
| Замена узла целиком | Оборудование и так подлежит модернизации | Самый дорогой вариант, тянет за собой обвязку |
| Переходная пластина | Габарит и нагрузка позволяют вставить деталь в стык | Добавляет высоту посадки, требует точного чертежа |
Главное ограничение пластины это высота. Она поднимает агрегат на свою толщину, и если в узле есть соединение по валу или подвод трубопровода на фиксированной отметке, смещение придётся компенсировать. Проверить это нужно до заказа, а не после изготовления.
Где применяются переходные пластины
Замена насоса или электродвигателя на раме, где новый агрегат имеет другую монтажную схему. Это самый частый случай: производитель сменил линейку, а рама и обвязка остались от прежнего оборудования. Пластина переносит крепёж на новый шаг и при необходимости выравнивает высоту вала под существующую муфту.
Установка редуктора или мотор-редуктора с иным фланцем, когда присоединительный размер не совпадает с посадочным местом на корпусе. Монтаж измерительных приборов и датчиков на места, которые производитель оборудования не предусматривал: тут пластина одновременно служит и переходником, и кронштейном.
Адаптация станочной оснастки к столу с другой сеткой пазов. Приспособление, сделанное под один станок, переносится на другой без переделки самого приспособления. Стыковка гидравлических и пневматических блоков с разной схемой подключения, когда нужно совместить и крепёж, и каналы подвода.
Отдельная задача это импортозамещение: узел заменяется отечественным аналогом с близкими характеристиками, но другой присоединительной схемой. Переходная пластина позволяет не трогать остальную конструкцию и сохранить взаимозаменяемость на будущее.
Партии, сроки и цена
Цена позиции начинается от 750 ₽. На стоимость влияют габарит пластины, толщина, материал, число и тип отверстий, наличие ступеньки или бурта, требования к шероховатости опорных поверхностей.
Переходные пластины чаще заказывают единично или малой серией, поэтому основная часть цены приходится на подготовку: разбор чертежа и программирование. При повторном заказе той же позиции эта часть не повторяется, программа сохраняется в архиве вместе с документацией.
Срок изготовления от 2 рабочих дней. Если пластина нужна для устранения простоя оборудования, скажите об этом при запросе: срочные ремонтные позиции мы ставим в график отдельно.
Что прислать для расчёта
Идеальный вариант это чертёж пластины. Если его нет, пришлите две присоединительные схемы: размеры старого посадочного места и монтажные размеры нового агрегата из его паспорта. По ним мы разработаем пластину сами.
Форматы: PDF и DXF для чертежей, STEP, IGES, SAT и SolidWorks для моделей. Укажите материал, количество и толщину, если она задана условиями монтажа. Расчёт по чертежу занимает один рабочий день.
Документы и гарантия
На партию оформляем паспорт материала с указанием плавки и акт ОТК. Протокол обмера на координатно-измерительной машине предоставляем по запросу, для переходных пластин его обычно заказывают, когда допуск на межосевое расстояние жёстче ±0,05 мм.
Гарантия соответствия чертежу 30 дней с заменой партии за наш счёт при выявлении несоответствий.
Частые вопросы
Пришлите монтажные размеры обоих узлов: их обычно приводят в паспорте оборудования. Если паспорта нет, можно снять размеры с места: шаг отверстий, их диаметр, габарит опорной площадки.
Толщина определяется нагрузкой и тем, нужно ли компенсировать разницу по высоте. Если пластина опирается на плоскость по всей площади, достаточно 8–12 мм. Если она работает на изгиб между опорами, толщину нужно считать.
Да, нарезаем резьбу за ту же установку. Для алюминия при нагруженном крепеже рекомендуем резьбовые вставки, иначе резьба срывается быстрее, чем изнашивается сам узел.
От 2 рабочих дней с момента согласования чертежа. Расчёт стоимости делаем за один рабочий день после получения документации.
Если пластина стоит между двумя жёсткими поверхностями, обрабатываются обе: непараллельность плоскостей передаётся на посадку агрегата. Если одна сторона свободна, достаточно обработать опорную.
Да, это типовой случай. На серии цена единицы заметно ниже: программа и наладка делаются один раз, а межосевые расстояния воспроизводятся одинаково на всей партии.
Чем жёстче агрегат, тем критичнее плоскостность. Корпусной насос или редуктор опирается всей лапой, и неровность под ней превращается в постоянное напряжение в корпусе. Для таких узлов обе плоскости фрезеруются с шероховатостью Ra 0,8–3,2 мкм, а отклонение контролируется замером. Если агрегат опирается на четыре точки, требования мягче.
Да, вместо круглых отверстий делаем продольные пазы под крепёж. Это даёт запас на смещение при монтаже, когда точное положение агрегата определяется уже по месту, например по соосности с валом. Укажите в чертеже, в каком направлении и на сколько нужен ход.
