Изготовление проставок (shim)

Проставка: деталь, у которой работает толщина

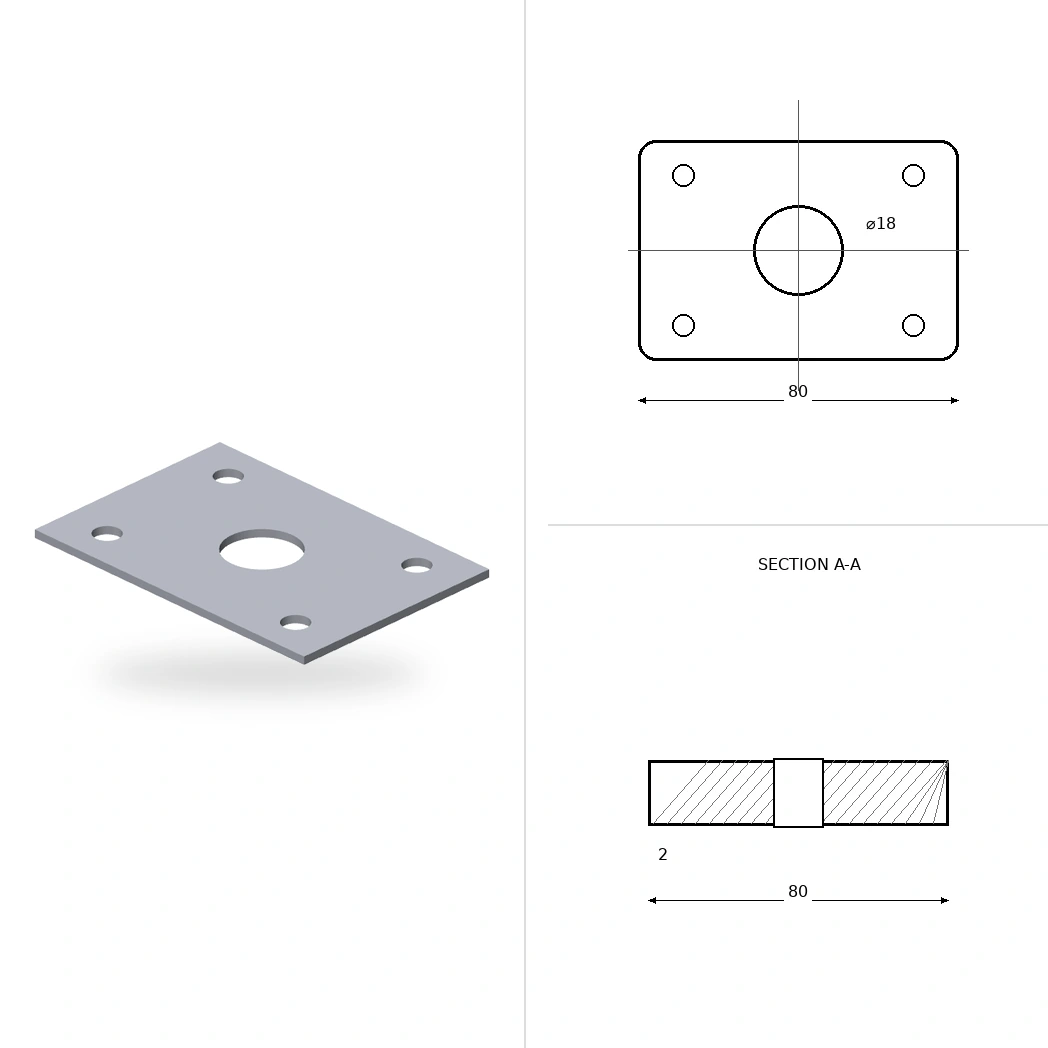

Проставка, или шим, задаёт расстояние между двумя элементами узла. Это едва ли не единственная деталь, у которой рабочим размером является толщина, а не контур: наружная геометрия обычно вторична и нужна лишь для того, чтобы деталь поместилась в стык и не мешала крепежу.

Проставки применяют для выставления зазоров, компенсации износа, регулировки высоты посадки и центровки валов. Изготавливаем их по чертежу, по образцу изношенной детали или по заданному размеру зазора, который нужно получить.

Технические возможности

Критичный размер: толщина и параллельность плоскостей

У проставки два ключевых параметра, и оба относятся к плоскостям. Первый это сама толщина: она определяет зазор, ради которого деталь и ставится. Второй, менее очевидный, это параллельность плоскостей между собой.

Непараллельная проставка вносит в узел угол. Деталь, которая ложится на неё сверху, оказывается наклонена, и дальше по цепочке этот наклон усиливается: чем дальше от проставки расположена рабочая точка, тем больше смещение. На соединении валов через муфту клиновая проставка под лапой двигателя приводит к постоянной расцентровке, которую невозможно убрать регулировкой.

Поэтому обе плоскости проставки фрезеруются в одной наладке, а не берутся в состоянии проката. Прокатный лист имеет разнотолщинность, и деталь, вырезанная из него без обработки плоскостей, изначально клиновая.

Виды проставок

• Регулировочные шимы - тонкие пластины для выставления зазора, часто комплектом разной толщины под подбор по месту.
• Компенсационные проставки - устанавливаются взамен выработанного материала при ремонте узла.
• Подкладки под лапы оборудования - выравнивают агрегат по высоте и устраняют качание на неровном основании.
• Дистанционные втулки и кольца - задают расстояние между деталями на валу или на крепеже.
• Разрезные проставки - с прорезью под шпильку, чтобы устанавливать без полной разборки узла.
• Ступенчатые - с разной толщиной на участках, когда нужно компенсировать не параллельное смещение, а наклон.

Материалы и логика выбора

Конструкционная сталь

Ст3 и сталь 45 для проставок под статической нагрузкой. Сталь хорошо держит сжатие и не даёт остаточной деформации при затяжке, поэтому зазор сохраняется во времени.

Нержавеющая сталь

12Х18Н10Т и AISI 304 применяют там, где проставка стоит в стыке, куда попадает влага. Корродирующая стальная проставка увеличивается в толщине за счёт продуктов коррозии и меняет зазор, который была призвана задать.

Алюминий и цветные сплавы

Алюминий берут для лёгких конструкций, латунь и бронзу иногда применяют как мягкий материал, который не повреждает сопрягаемые поверхности. Учитывайте, что мягкие материалы дают осадку под высокой нагрузкой, и зазор со временем уменьшается.

Маршрут изготовления

• Уточнение задачи. Выясняем, задана толщина детали или требуемый зазор в узле.
• Подбор заготовки. Лист с припуском на обработку обеих плоскостей.
• Обработка первой плоскости. Торцевое фрезерование базы.
• Обработка второй плоскости. Вывод толщины в размер с контролем параллельности относительно базы.
• Контур и отверстия. Фрезерование профиля, прорезей под шпильки и крепёжных отверстий.
• Снятие заусенцев. Обязательная операция: заусенец на тонкой проставке искажает фактический зазор.
• Контроль толщины. Замер в нескольких точках для подтверждения параллельности.

Как определить нужную толщину

Заказчики приходят с тремя разными постановками задачи, и от неё зависит, что именно нужно замерить.

• Толщина задана чертежом. Самый простой случай: изготавливаем по документации, ничего уточнять не требуется.
• Известен требуемый зазор. Толщина проставки не всегда равна зазору. Если между поверхностями есть прокладка или деталь садится с натягом, разницу нужно учесть в расчёте.
• Есть изношенный узел. Замеряется фактическая выработка, и проставка компенсирует именно её. Здесь важно снять размер в нескольких точках: износ редко бывает равномерным.

Отдельный случай это центровка валов. Здесь толщина подкладок под лапы определяется по результатам замера расцентровки, и заранее её знать нельзя. В такой ситуации удобнее заказать комплект проставок с шагом и подобрать нужную на месте.

Что происходит с проставкой под нагрузкой

Проставка почти всегда работает на сжатие, зажатая между двумя поверхностями усилием крепежа. Если площадь контакта мала, а усилие велико, материал проставки может получить остаточную деформацию, и заданный зазор со временем уменьшится.

Стальная проставка в большинстве случаев этого не допускает. Мягкие материалы вроде латуни, бронзы и особенно алюминия проседают заметнее, и на ответственных узлах их применяют только там, где мягкость нужна специально: например, чтобы не повредить сопрягаемую поверхность.

Второй фактор это температура. При нагреве узла проставка расширяется вместе с остальными деталями, но если её материал отличается от материала корпуса, зазор изменится. Для узлов с рабочей температурой выше комнатной имеет смысл подбирать проставку из того же материала, что и сопрягаемые детали.

Комплекты проставок разной толщины

Частый запрос это не одна проставка, а набор из нескольких толщин под подбор по месту. Такой комплект позволяет выставить зазор на монтаже, не заказывая деталь заново после замера.

Изготавливаем комплекты с шагом по толщине, который задаёт заказчик: например, по 0,5 мм в диапазоне от 1 до 5 мм. Каждая позиция маркируется, чтобы на монтаже не пришлось замерять толщину микрометром. Комплект выгоднее по цене, чем несколько отдельных заказов, потому что заготовка и наладка общие.

Где применяются проставки

Центровка валов через муфту: подкладки под лапы двигателя или насоса выставляют высоту оси и устраняют угловое смещение. Здесь важнее всего параллельность плоскостей, потому что клин под лапой не даёт свести центровку.

Регулировка зазоров в редукторах и подшипниковых узлах, где проставка задаёт осевое положение детали на валу. Компенсация износа в направляющих и опорах скольжения при ремонте оборудования вместо замены изношенного элемента.

Выравнивание оборудования на неровном фундаменте, установка станков по уровню, компенсация разницы высот при стыковке конвейерных линий. В инструментальном производстве проставки применяют в оснастке для настройки положения детали в приспособлении.

Партии, сроки и цена

Цена начинается от 400 ₽. Это одна из самых доступных позиций раздела, потому что деталь простая по контуру. Основную часть стоимости формирует обработка плоскостей и требование по точности толщины.

Проставка с допуском ±0,1 мм по толщине дешевле той же детали с допуском ±0,01 мм: жёсткий допуск требует чистового прохода и контроля в процессе. На партии и на комплектах цена единицы снижается. Срок от 2 рабочих дней.

Что прислать для расчёта

Чертёж в PDF или DXF, модель в STEP, IGES, SAT или SolidWorks, либо эскиз с габаритом, толщиной и расположением отверстий или прорези. Обязательно укажите допуск на толщину: это главный параметр цены.

Если толщина ещё не определена и известен только требуемый зазор, опишите узел. Расчёт по чертежу занимает один рабочий день.

Документы и гарантия

Паспорт материала с указанием плавки и акт ОТК передаются с каждой партией. Для проставок с жёстким допуском по толщине рекомендуем заказать протокол обмера: он фиксирует фактическую толщину каждой позиции комплекта.

Гарантия соответствия чертежу 30 дней с заменой партии за наш счёт.

Частые вопросы

Минимум определяется материалом и габаритом: тонкая пластина большой площади деформируется при обработке и закреплении. Пришлите габарит и требуемую толщину, скажем, реально ли выдержать плоскостность.

Да, опишите узел и укажите требуемый зазор. Толщина проставки не всегда равна зазору: если деталь садится с натягом или между поверхностями есть прокладка, разница учитывается при расчёте.

Да, это распространённый формат. Задайте диапазон и шаг, например от 1 до 5 мм с шагом 0,5 мм. Каждую позицию промаркируем, чтобы на монтаже их не пришлось перемерять.

Для подкладок под оборудование чаще хватает ±0,1 мм. Для регулировки зазоров в подшипниковых и зубчатых узлах требуется ±0,01 мм. Жёсткий допуск дороже, поэтому не стоит ставить его там, где он не нужен.

Да, разрезные проставки с прорезью под шпильку изготавливаем. Укажите диаметр шпильки и с какой стороны должна заходить деталь.

Под высокой нагрузкой берите сталь: она не даёт осадки и сохраняет заданный зазор. Мягкие материалы вроде латуни и алюминия со временем проседают, и зазор уходит.
