Пуансоны на ЧПУ: тонкие рабочие части с точной геометрией
Пуансон входит в матрицу и формирует деталь, прорезая, пробивая или продавливая материал. Рабочая часть пуансона нередко тонкая и длинная, а нагрузки на неё большие: изгиб, сжатие и трение. Поэтому пуансон должен быть прямым, соосным с хвостовиком и иметь острую или аккуратно скруглённую рабочую кромку. Ошибка в сотую долю миллиметра по соосности превращается в неравномерный зазор в паре с матрицей.
Мы изготавливаем пуансоны 3D фрезерованием на обрабатывающих центрах с ЧПУ по чертежу или 3D-модели: пробивные, вырубные, гибочные, формующие, ступенчатые и фасонные. Работаем с закалёнными заготовками до 60 HRC прямой обработкой. Принимаем и единичные пуансоны для замены изношенных, и комплекты для штампов.
Технические возможности по этой позиции
| Параметр | Значение |
|---|---|
| Вид обработки | 3D фрезеровка и растачивание, 3 оси и 4 оси с поворотным столом |
| Рабочее поле станка | 1350 × 630 мм |
| Скоростная обработка (HSM) | закалённые стали до 60 HRC напрямую |
| Точность линейных размеров | до ±0,01 мм |
| Прецизионные размеры | до ±0,005 мм по согласованию |
| Шероховатость рабочей части | от Ra 0,4 мкм |
| Обороты шпинделя | до 18 000 об/мин |
| Количество | прототип от 1 шт, серия от 10 шт |
| Расчёт и срок | расчёт за 1 рабочий день, изготовление от 3 дней |
Это возможности оборудования. Для длинных тонких пуансонов предельное отношение длины к диаметру зависит от материала и способа закрепления; мы называем его после анализа чертежа, потому что чрезмерно тонкий пуансон ломается уже при обработке.
Материалы для пуансонов
Пуансон работает на сжатие и изгиб, поэтому материал должен быть и твёрдым, и достаточно вязким. Выбор остаётся за конструктором.
Быстрорежущие и инструментальные стали
Р6М5 и У8А - основной выбор: после закалки они имеют высокую твёрдость и держат кромку. Р6М5 лучше сопротивляется износу и теплу, У8А проще в обработке и дешевле. Заготовки до 60 HRC мы обрабатываем напрямую.
Конструкционные стали
Сталь 45, 40Х и 30ХГСА применяют для пуансонов малых серий и для хвостовиков и державок. Они вязкие, не так хрупки, как закалённые инструментальные, но изнашиваются быстрее.
Пластики
Капролон, фторопласт и POM используют для мягких пуансонов и оправок, например, для формовки тонкого листа без следов на поверхности. Они не рассчитаны на вырубку металла.
Как изготавливается пуансон: маршрут по операциям
Для тонкого пуансона главное - не дать ему прогнуться при обработке, поэтому закрепление и режимы выбираются осторожно.
- Анализ чертежа - проверяем соотношение длины и диаметра, определяем схему закрепления и необходимость поддержки задним центром или люнетом.
- Программа в Mastercam - траектории с малой радиальной глубиной для тонких частей.
- Заготовка - пруток или заготовка из выбранной стали с припуском, назначаются базы.
- Черновая обработка - формируем контур с запасом по рабочей части.
- Чистовая обработка рабочей части - на высоких оборотах малым шагом, рабочая кромка получается острой и без заусенцев.
- Хвостовик и крепёж - обрабатываем посадочную часть и крепёжные элементы.
- Зачистка и контроль - кромки доводятся, соосность хвостовика и рабочей части замеряется на КИМ Zeiss.
Тонкие пуансоны упаковываются поштучно в защитные гильзы, чтобы рабочая кромка не повредилась при перевозке.
Какие пуансоны делаем
Форма пуансона определяет способ его обработки.

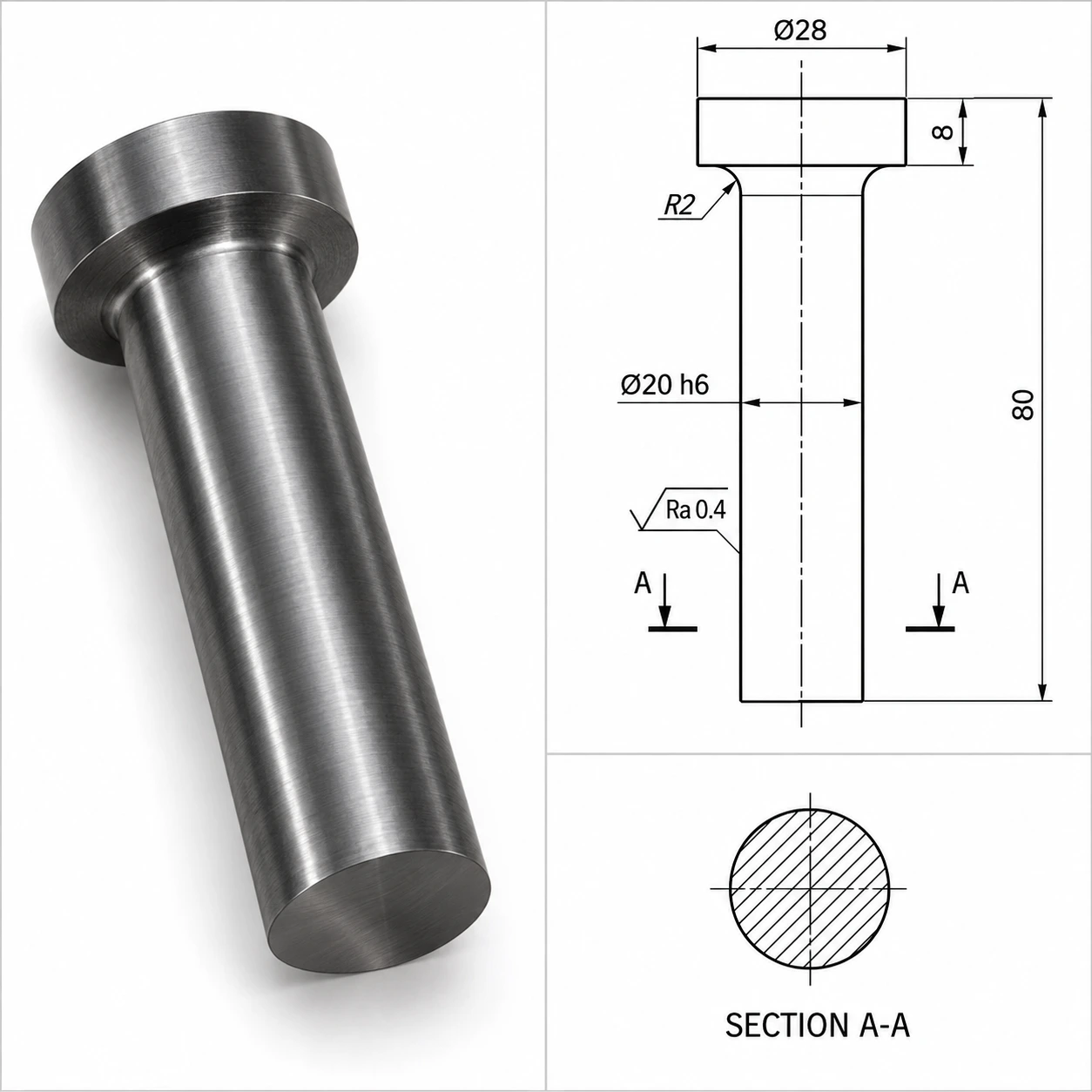

- Пробивные круглые - цилиндр с хвостовиком, критичны соосность и диаметр.
- Фасонные - некруглое сечение, обрабатываются по контуру, нужна точная геометрия профиля.
- Ступенчатые - несколько диаметров, критична соосность ступеней.
- Гибочные - рабочий радиус и угол, критичны профиль и шероховатость.
- Формующие - объёмная рабочая поверхность, обрабатывается по 3D-модели.
Точность пуансона: что мы держим и как проверяем
У пуансона критичны соосность рабочей части с хвостовиком, диаметр или контур рабочей части и прямолинейность. Несоосный пуансон входит в матрицу с перекосом и скалывает кромку, непрямой работает с изгибом и быстро ломается.
Размеры измеряем на КИМ Zeiss с погрешностью 0,0005 мм. Соосность рабочей части и хвостовика записываем в протокол. Для комплектов измеряем пуансон и матрицу в паре, чтобы увидеть зазор в числах.
Где применяются пуансоны нашего изготовления
Пуансоны используются в штампах и пресс-формах:
- Пробивка отверстий в листе - круглые и фасонные пуансоны.
- Вырубка контуров - крупные и мелкие детали.
- Гибка и формовка - гибочные пуансоны.
- Пресс-формы - формующие пуансоны.
Нюансы заказа пуансонов
Закрепление пуансона в штампе
Пуансон крепится в державке через хвостовик с буртом, винтом или клином. Форма хвостовика и размер посадки зависят от конструкции штампа. Укажите способ крепления в чертеже, потому что неправильный хвостовик делает пуансон непригодным для установки.
Рабочая кромка: острая или с фаской
Острая кромка режет чище, но быстрее выкрашивается. Небольшая фаска или радиус повышают стойкость ценой чуть менее чистого среза. Выбор определяется материалом заготовки и числом штамповок. Укажите требуемый радиус или фаску кромки.
Защита от поломки при обработке
Тонкие пуансоны легко ломаются при снятии с оснастки и при перевозке. Мы фиксируем их при обработке с поддержкой и упаковываем в защитные гильзы. Для особо тонких пуансонов рекомендуем заказать запасной экземпляр.
Направление пуансона и съёмник
Тонкий пуансон часто направляют в съёмнике, чтобы он не изгибался при входе в материал. Диаметр и положение отверстия в съёмнике должны совпадать с пуансоном по оси. Если съёмник и пуансон делаются у нас одним комплектом, мы сверяем их координаты в протоколе. В противном случае присылайте чертёж съёмника.
Закалка и размеры после неё
Закалка может менять размеры детали на сотые доли миллиметра. Чтобы избежать этого, пуансон можно обрабатывать из закалённой заготовки напрямую: скоростная обработка позволяет резать стали до 60 HRC. Если конструкция допускает такой вариант, размеры после обработки не изменятся. Подходит ли он вам, определит конструктор штампа.
Маркировка и запасные экземпляры
Пуансоны одинаковой формы легко перепутать. Если в штампе несколько похожих пуансонов, мы можем нанести гравировкой номер на хвостовик. Для тонких рабочих частей, которые могут сломаться, рекомендуем заказывать один-два запасных экземпляра сразу: так вы не остановите производство из-за поломки.
Подбор по материалу и толщине заготовки
Для вырубки тонкой стали и для пробивки толстого алюминия пуансоны выглядят по-разному: меняются рабочая длина, форма торца и запас прочности. Прочность пуансона на сжатие и продольный изгиб рассчитывает конструктор штампа. Сообщите материал и толщину штампуемой заготовки, и мы проверим, не противоречит ли чертёж пуансона этим условиям.
Что делать, если пуансон сломался
Сломанный пуансон лучше не выбрасывать, а прислать вместе с заказом. По нему видно, где произошёл излом: у основания, в середине или у рабочей кромки. Это помогает понять причину: перекос, слишком тонкая рабочая часть или усталость. Решение по изменению конструкции принимает ваш конструктор.
Стандартные и нестандартные пуансоны
Стандартные пробивные пуансоны есть в каталогах и стоят недорого, но их размеры дискретны. Нестандартный диаметр, фасонный профиль или нетиповая длина изготавливаются под заказ. Если подходящего стандартного пуансона нет, присылайте чертёж: изготовим точную копию нужного размера.
Партии, сроки и что влияет на стоимость
Стоимость пуансона считаем по чертежу за один рабочий день. Влияют:
- Размер и сложность профиля - фасонный профиль обрабатывается дольше круглого.
- Материал и твёрдость - закалённая сталь обрабатывается медленнее.
- Отношение длины к диаметру - тонкие длинные пуансоны требуют осторожных режимов.
- Требования к соосности - строгий допуск требует обработки за одну установку.
- Тираж - для комплектов цена на штуку ниже.
Прототип принимаем от 1 шт, серию от 10 шт. От 100 шт действует скидка 15-20 %, постоянные заказы оформляются рамочным договором. Срок изготовления от 3 дней.
Что прислать для расчёта
Нужны чертёж в PDF и 3D-модель в STEP или IGES. Укажите материал и твёрдость, размеры рабочей части и хвостовика, допуск соосности. Если пуансон нужен по образцу, мы снимем размеры на КИМ. Подробнее - что прислать для расчёта детали. Простые плоские детали без сложной формы дешевле заказать как обработку 2D фрезерованием.
Документы на партию и гарантия
К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся 5 лет, повторный заказ запускается по готовой программе. Гарантия соответствия чертежу - 30 дней.
Частые вопросы
Ограничение зависит от диаметра, материала и схемы закрепления. Мы называем значение после анализа чертежа, потому что тонкий длинный пуансон прогибается.
Да, скоростная обработка позволяет резать закалённые стали до 60 HRC напрямую.
Да, мы снимем размеры на КИМ. Износ рабочей кромки образца учтём при согласовании номинала.
Рабочая часть и хвостовик обрабатываются за одну установку, а соосность проверяется на КИМ.
Да, комплект заказывается вместе, зазор между деталями задаётся чертежом.
Единичные пуансоны принимаем от 1 шт, серия от 10 шт.
