Изготовление теплообменного блока на ЧПУ

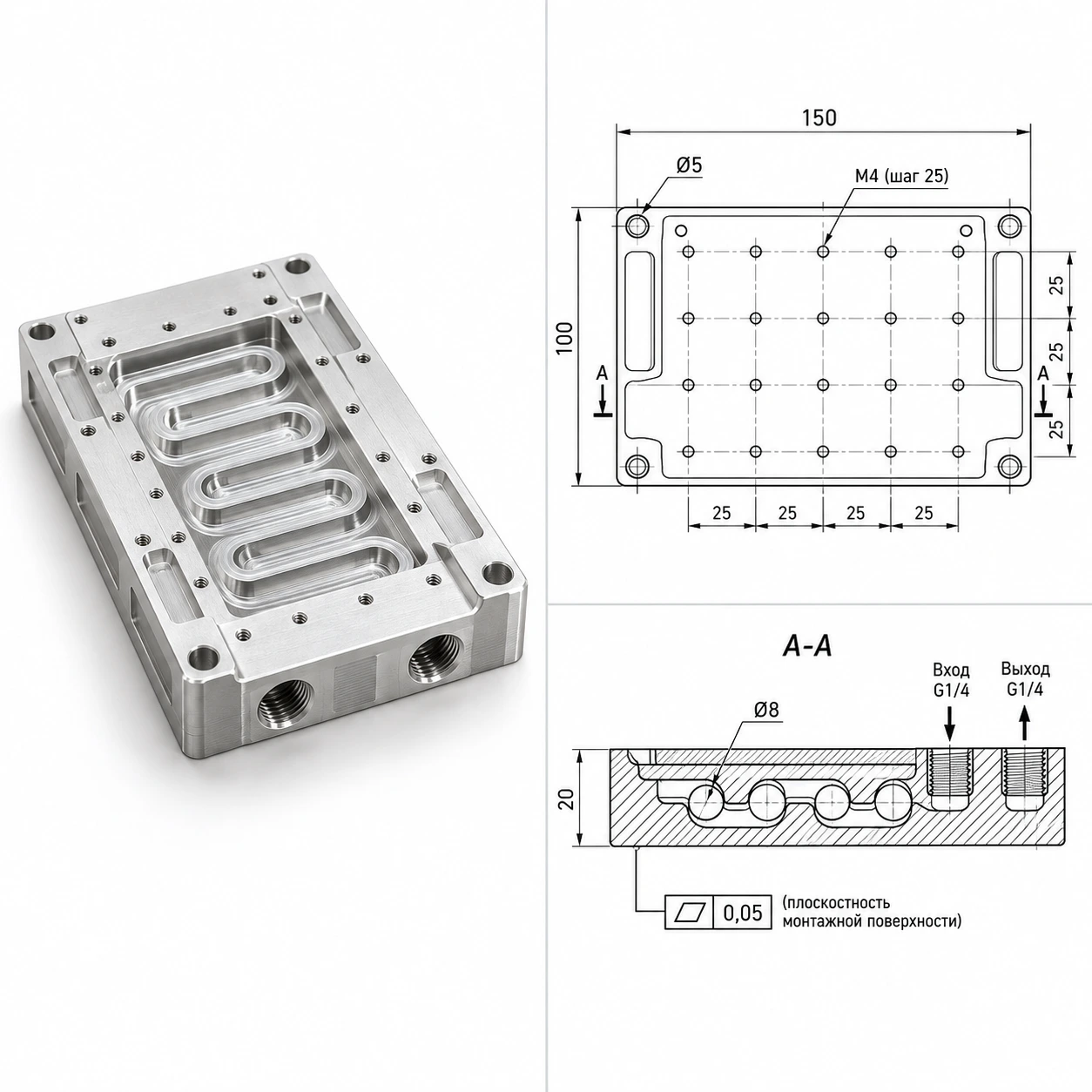

Теплообменный блок на ЧПУ: канал в плите и плоскость контакта

Теплообменный блок, часто называемый плитой охлаждения, снимает тепло с нагретой детали и уносит его потоком жидкости. Конструктивно это массивная плита с выфрезерованным каналом сложной траектории, закрытая крышкой. Эффективность блока определяют два фактора: насколько плотно он прилегает к источнику тепла и насколько близко к этой поверхности проходит канал. Чем тоньше стенка между жидкостью и греющейся деталью, тем лучше теплоотдача, и тем сложнее эту стенку обработать без деформации.

Мы изготавливаем теплообменные блоки 3D фрезерованием на обрабатывающих центрах с ЧПУ по чертежу или модели: плиты охлаждения для электроники и силовых модулей, блоки лазерных и оптических систем, нагреватели и охладители технологического оборудования. Принимаем и единичные образцы, и серии.

Технические возможности по этой позиции

Это возможности оборудования. Минимальная толщина стенки между каналом и поверхностью контакта зависит от материала, габарита и траектории канала; конкретную цифру называем после анализа модели.

Материалы для теплообменных блоков

Для блока охлаждения материал определяет и теплопроводность, и совместимость с охлаждающей жидкостью.

Алюминиевые сплавы

6061, 6082, АД31 и Д16Т - основа большинства блоков охлаждения: хорошая теплопроводность при малой массе и невысокой цене. Они подходят для воды и антифриза с ингибиторами. Алюминий нельзя использовать с некоторыми агрессивными жидкостями и в паре с медью без защиты.

Медь

Медь М1-М3 имеет теплопроводность почти вдвое выше алюминия и выбирается для плотных тепловых потоков, например, под мощными силовыми модулями. Она тяжелее и дороже, вязкая в обработке и требует острого инструмента, чтобы не налипала стружка.

Нержавеющие стали

12Х18Н10Т и AISI 316L применяют, когда нужна устойчивость к агрессивным жидкостям. Теплопроводность нержавейки низкая, поэтому блок получается менее эффективным, и его размеры приходится увеличивать.

Какие теплообменные блоки делаем

Тип блока определяет траекторию канала и способ закрытия.

• Плита с зигзагообразным каналом - самый распространённый вариант, канал вырезан в плите и закрыт крышкой.
• Блок со спиральным каналом - для круглых нагреваемых деталей, критична плоскостность и канавка.
• Блок с несколькими контурами - несколько каналов, не сообщающихся между собой.
• Блок со сверлёными каналами - каналы просверлены насквозь и закрыты заглушками, проще в изготовлении, но менее эффективны.
• Теплоотводящая подошва - плита, которая устанавливается между греющейся деталью и радиатором.

Как изготавливается теплообменный блок: маршрут по операциям

Главная задача маршрута - сохранить тонкую стенку между каналом и поверхностью контакта и получить ровную плоскость.

• Анализ модели - проверяем толщину стенки, радиусы поворотов канала и необходимость в опорах для тонких мест.
• Программа в Mastercam или PowerMill - траектория канала со стабильной нагрузкой на инструмент, отдельные проходы для плоскостей.
• Заготовка - плита с припуском, предварительно выравнивается, назначаются базы.
• Черновая выборка канала - снимаем основной объём, оставляя запас по стенкам.
• Чистовая обработка канала - выдерживаем заданную геометрию и шероховатость, подача СОЖ через шпиндель выносит стружку.
• Плоскость контакта и канавка под уплотнение - фрезеруем плоскость на проход, формируем канавку по размерам чертежа.
• Отверстия, резьбы и контроль - выполняем отверстия под штуцеры и крепёж, замеряем плоскостность и толщину стенки на КИМ Zeiss.

Плоскость контакта обрабатывается последней, потому что именно она определяет теплоотдачу, и любое последующее воздействие может её нарушить.

Точность теплообменного блока: что мы держим и как проверяем

У блока охлаждения критична плоскостность поверхности контакта. Если она выпуклая или вогнутая даже на сотые доли миллиметра, между блоком и греющейся деталью остаётся воздушный зазор, а воздух плохо проводит тепло. Второй показатель - толщина стенки над каналом: она задаёт теплопередачу и механическую прочность.

Плоскостность и толщину стенки мы измеряем на КИМ Zeiss с погрешностью 0,0005 мм, результат записывается в протокол. Плоскость замеряется на свободной детали после остывания, чтобы цифра соответствовала реальному прилеганию.

Где применяются теплообменные блоки нашего изготовления

Блоки охлаждения нужны везде, где тепло нужно отводить жидкостью, а не воздухом:

• Силовая электроника - охлаждение транзисторных модулей и преобразователей.
• Лазерные и оптические системы - термостабилизация источников и оптики.
• Технологическое оборудование - нагреватели и охладители.
• Опытные образцы - тестирование разных траекторий канала.

Нюансы заказа теплообменного блока

Способ закрытия канала: крышка, пайка, сварка

Выфрезерованный канал нужно чем-то закрыть. Самый простой способ - крышка на болтах с уплотнением. Альтернативы - пайка или сварка, но они требуют отдельного технологического процесса. Укажите в заказе, как будет закрываться канал, потому что от этого зависит форма кромок и припуск.

Теплопроводящая паста и шероховатость контакта

Между блоком и греющейся деталью обычно наносят пасту, которая заполняет микронеровности. Чем ровнее и глаже поверхность, тем тоньше слой пасты и лучше теплоотдача. Для ответственных применений укажите требуемую шероховатость и плоскостность контактной поверхности.

Давление в контуре и толщина стенок

Охлаждающая жидкость создаёт давление на стенки канала и крышку, и они должны это выдержать. Толщину стенок определяет конструктор, мы выдерживаем её по чертежу. Если вы сомневаетесь в прочности, посоветуйтесь с разработчиком системы до заказа.

Расположение штуцеров и подвод жидкости

Штуцеры подвода и отвода можно разместить на торце плиты или на её плоскости. Расположение определяет, как лягут шланги и не помешают ли они соседним узлам. Резьба под штуцер нарезается в стенке плиты, поэтому толщина стенки в этом месте должна быть достаточной. Укажите в заказе ориентацию штуцеров относительно монтажных отверстий.

Эксплуатация: загрязнение и коррозия каналов

В каналах блока охлаждения со временем накапливаются отложения, а при несовместимости материалов начинается коррозия. Используйте охлаждающую жидкость с ингибиторами и фильтр на линии подачи, не смешивайте медь и алюминий в одном контуре без защиты. Подбор жидкости и материалов относится к проекту системы охлаждения.

Партии, сроки и что влияет на стоимость

Стоимость теплообменного блока считаем по чертежу или модели за один рабочий день. Влияют:

• Длина и сложность канала - длинный извилистый канал требует много времени на чистовой проход.
• Материал - медь и нержавейка обрабатываются дольше алюминия.
• Требования к плоскостности - строгий допуск требует дополнительных проходов.
• Толщина стенки над каналом - чем она меньше, тем осторожнее режим.
• Тираж - программа и наладка делаются один раз на партию.

Прототип принимаем от 1 шт, серию от 10 шт. От 100 шт предусмотрена скидка 15-20 %, регулярные заказы оформляются рамочным договором с фиксированной ценой на квартал. Срок изготовления от 3 дней.

Что прислать для расчёта

Нужны чертёж в PDF и 3D-модель в STEP или IGES. Укажите материал, толщину стенки над каналом, допуск плоскостности, тип уплотнения и размеры штуцеров. Если блок нужен по образцу, мы снимем размеры на КИМ. Подробнее - что прислать для расчёта детали. Плоские крышки блока дешевле заказать как обработку 2D фрезерованием.

Документы на партию и гарантия

К партии прикладываем паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы храним 5 лет, повторный заказ запускается без повторной наладки. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Да, крышка делается тем же заказом по чертежу. Её плоскость и канавка под уплотнение важны так же, как плоскость основания.

Да, при условии подходящей охлаждающей жидкости и отсутствия гальванических пар с медью. Выбор жидкости и совместимость определяет конструктор системы.

Медь выбирают для высоких тепловых потоков, алюминий для обычных задач, где важна масса и цена. Решение зависит от мощности тепловыделения.

Обрабатываем канал в несколько проходов, оставляя припуск, и проверяем толщину стенки на КИМ. Крайне тонкие стенки могут требовать опор, мы согласуем это заранее.

Да, образец замеряем на КИМ и строим модель. Траекторию канала лучше брать по чертежу, потому что на образце её видно только после вскрытия.

Нет, герметичность в сборе проверяет заказчик. Мы контролируем геометрию корпуса, канавки и плоскость.
