Изготовление жидкостного коллектора на ЧПУ

Жидкостный коллектор на ЧПУ: один вход, несколько потребителей

Коллектор принимает поток жидкости и раздаёт его по нескольким линиям: на охлаждение блоков, на гидравлические потребители, на контуры отопления или подачи реагентов. Снаружи это брусок с рядом резьбовых отверстий, внутри система каналов, которые должны сойтись в нужных точках. Если хотя бы один канал не дошёл до пересечения или, наоборот, перешёл за него, распределение потока нарушается, и один из потребителей остаётся без жидкости.

Мы изготавливаем жидкостные коллекторы фрезерованием, сверлением и нарезкой резьб на обрабатывающих центрах с ЧПУ по чертежу, схеме потоков или образцу. Это могут быть компактные блоки на два-три выхода и длинные гребёнки с десятком отводов. Берём единичные позиции для ремонта и серии для производителей оборудования, которым нужна повторяемость размеров от партии к партии.

Технические возможности по этой позиции

Цифры показывают возможности оборудования. Для коллектора принципиально, как глубоко и под каким углом уходят каналы, и именно эти параметры чаще всего определяют стоимость. Мы выделяем их в расчёте отдельной строкой.

Материалы для жидкостных коллекторов

Материал коллектора выбирают по рабочей жидкости и температуре. Марку указывает чертёж; мы работаем и с давальческим материалом.

Алюминиевые сплавы

АД31, 6061, 6082 и Д16Т подходят для коллекторов систем охлаждения и воздушных линий. Они лёгкие, хорошо обрабатываются и дают чистые каналы. Важно помнить о паре материалов: алюминий в контакте с латунными штуцерами во влажной среде корродирует, поэтому для водяных контуров выбирают либо единый материал, либо защитное покрытие.

Латунь и бронза

Латунь Л63 и ЛС59-1 традиционно используют для коллекторов водяных контуров: она устойчива к коррозии, хорошо держит резьбу и не требует покрытия. Бронза БрАЖ9-4 применяется там, где нужна дополнительная износостойкость. Обе марки обрабатываются легко, но стружка у них хрупкая, и каналы нужно промывать тщательнее.

Нержавеющие стали

12Х18Н10Т, AISI 304 и AISI 316L выбирают для коллекторов с агрессивными жидкостями, пищевыми средами и в условиях частых моек. Нержавейка не нуждается в покрытии, но склонна к наклёпу, поэтому каналы сверлятся на пониженных подачах с обильным охлаждением.

Какие коллекторы делаем

Конфигурация коллектора определяет схему каналов и порядок их обработки.

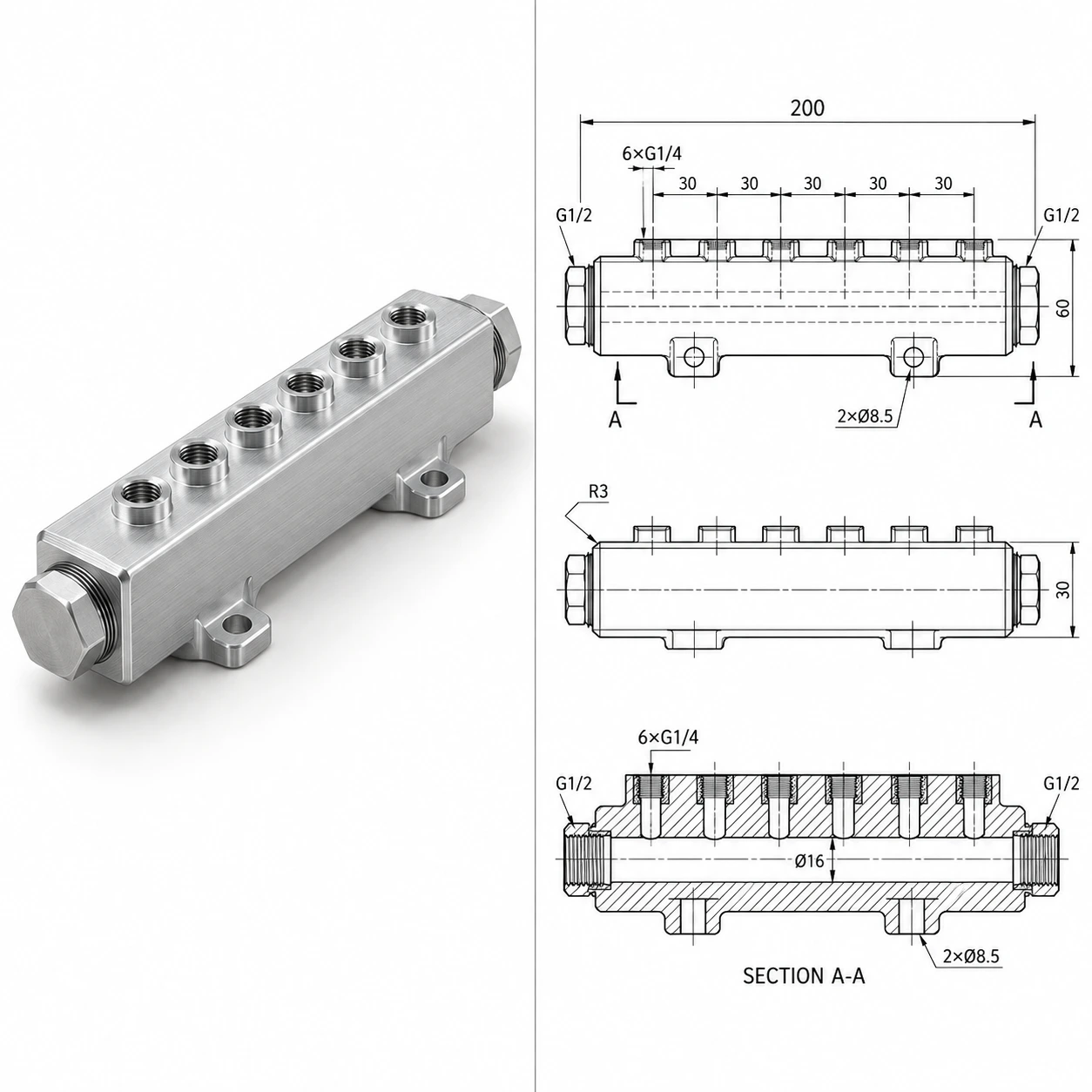

• Гребёнка - длинный брус с рядом параллельных отводов от одного магистрального канала, критично положение отводов по длине.
• Блок с пересекающимися каналами - каналы с разных граней сходятся внутри, критична точность положения относительно общей базы.
• Коллектор с крышкой - каналы выфрезерованы в плите и закрыты крышкой, критична плоскостность стыка.
• Смесительный - два входа и один выход, нужна чистота и плавность переходов.
• Коллектор-разветвитель с вставками - в каналы запрессовываются жиклёры и заглушки, критичны посадки под них.

Как изготавливается жидкостный коллектор: маршрут по операциям

В коллекторе порядок операций определяет результат: каналы должны сойтись, а стружка не должна остаться внутри.

• Разбор схемы каналов - по чертежу находим все пересечения, каналы, выходящие на разные грани, и глубокие отверстия, определяем порядок установок.
• Программа в Mastercam - строим траектории сверления и растачивания каналов с выводом инструмента для очистки от стружки.
• Заготовка - пруток или блок отрезается с припуском, назначаются базы, от которых отсчитывается положение каналов.
• Черновая обработка корпуса - формируем внешний контур, площадки под штуцеры и карманы.
• Сверление и растачивание каналов - каналы выполняются по координатам, глубокие идут в несколько проходов с подачей СОЖ через шпиндель.
• Резьбы и посадки - нарезаем резьбы под штуцеры и пробки, растачиваем посадки под вставки до H7.
• Зачистка, промывка и контроль - заусенцы на пересечениях удаляются, коллектор промывается, положение каналов и резьб замеряется на КИМ Zeiss.

Заусенцы на пересечениях каналов мы удаляем обязательно: оторвавшаяся заусеница уходит в контур и может забить жиклёр или заклинить клапан.

Точность коллектора: что мы держим и как проверяем

У коллектора три критичных параметра. Первый - положение каналов относительно друг друга: от него зависит, сойдутся ли они в точке пересечения и не останется ли перемычка. Второй - положение и качество резьб: штуцер должен встать строго по оси канала и герметично прижаться к площадке. Третий - плоскостность уплотняемых поверхностей, на которые садятся прокладки и уплотнительные шайбы.

Положение каналов, резьб и площадок мы измеряем на КИМ Zeiss с погрешностью 0,0005 мм, результат записываем в протокол. Герметичность коллектора в сборе проверяется заказчиком на своём стенде: мы отвечаем за геометрию, которую можно измерить.

Где применяются коллекторы нашего изготовления

Жидкостные коллекторы нужны везде, где один поток раздаётся на несколько потребителей:

• Системы охлаждения - оборудования, электроники, лазерных и силовых установок.
• Гидравлические станции - блоки раздачи рабочей жидкости.
• Водяные и отопительные контуры - гребёнки распределения на несколько линий.
• Опытные и ремонтные заказы - нестандартные коллекторы под конкретную схему.

Нюансы заказа жидкостного коллектора

Глубокие каналы и соотношение длины к диаметру

Чем глубже канал относительно диаметра, тем сложнее выдержать прямолинейность: сверло уходит в сторону, особенно в вязких материалах. Для глубоких каналов мы снижаем подачу и сверлим в несколько заходов. Если канал слишком длинный для одного сверла, его можно выполнить с двух сторон, но тогда нужно точное совпадение в середине. Укажите, допустим ли такой вариант.

Заглушки и технологические отверстия

Каналы, которые выходят на поверхность по технологическим причинам, закрывают заглушками: резьбовыми, запрессованными или шаровыми. Посадка под заглушку обрабатывается по размеру из чертежа. Если заглушки в вашем коллекторе нет, а канал сверлился с двух сторон, уточните, как закрывать лишний выход.

Монтаж коллектора и крепёжные отверстия

Коллектор крепится к основанию болтами через проушины или лапы. Положение крепёжных отверстий мы держим по координатам, и они не должны задевать каналы: перед запуском мы проверяем это по модели. Если конструкция допускает перенос отверстия, мы сообщим, но менять положение без согласования не будем.

Партии, сроки и что влияет на стоимость

Стоимость коллектора считаем по чертежу или схеме за один рабочий день. Влияют:

• Количество и глубина каналов - каждое глубокое отверстие - отдельная операция с пониженной подачей.
• Число граней с обработкой - чем больше установок, тем выше наладка.
• Материал - нержавейка и бронза обрабатываются дольше алюминия и латуни.
• Число резьб и их класс - каждая резьба с контролем - отдельная операция.
• Тираж - программа и наладка делаются один раз на партию.

Прототип принимаем от 1 шт, серию от 10 шт. От 100 шт предусмотрена скидка 15-20 %, регулярные поставки закрываем рамочным договором с фиксированной ценой на квартал. Срок изготовления от 3 дней.

Что прислать для расчёта

Нужны чертёж в PDF и 3D-модель в STEP или IGES, а при наличии - схема потоков. Укажите материал, типы резьб под штуцеры, диаметры и глубины каналов. Если коллектор нужен по образцу, мы снимем размеры на КИМ и построим модель. Подробнее - что прислать для расчёта детали. Плоские пластины-крышки без каналов дешевле заказать как обработку 2D фрезерованием.

Документы на партию и гарантия

К партии выдаём паспорт изделия, акт ОТК, протокол КИМ и сертификат на материал. Документы хранятся в архиве 5 лет, повторный заказ запускается по готовой программе. Гарантия соответствия чертежу - 30 дней.

Частые вопросы

Да, если на схеме указаны размеры каналов, положение отводов и типы резьб. Мы построим 3D-модель и согласуем её с вами до запуска.

Положение каналов задаётся в программе от общей базы, а после обработки мы проверяем его на КИМ. Все пересечения видны в протоколе.

Для водяных контуров обычно используют латунь или нержавейку. Алюминий возможен, если все детали контура из алюминия или есть защитное покрытие.

Да, резьбы под штуцеры нарезаем по типу и шагу, указанным в чертеже, и контролируем калибрами.

Да, коллектор промывается после обработки, пересечения зачищаются. Для особо чистых систем рекомендуем финальную промывку на вашей стороне.

Да, давальческий материал принимаем с сертификатом. Входной контроль марки выполняется до запуска.
