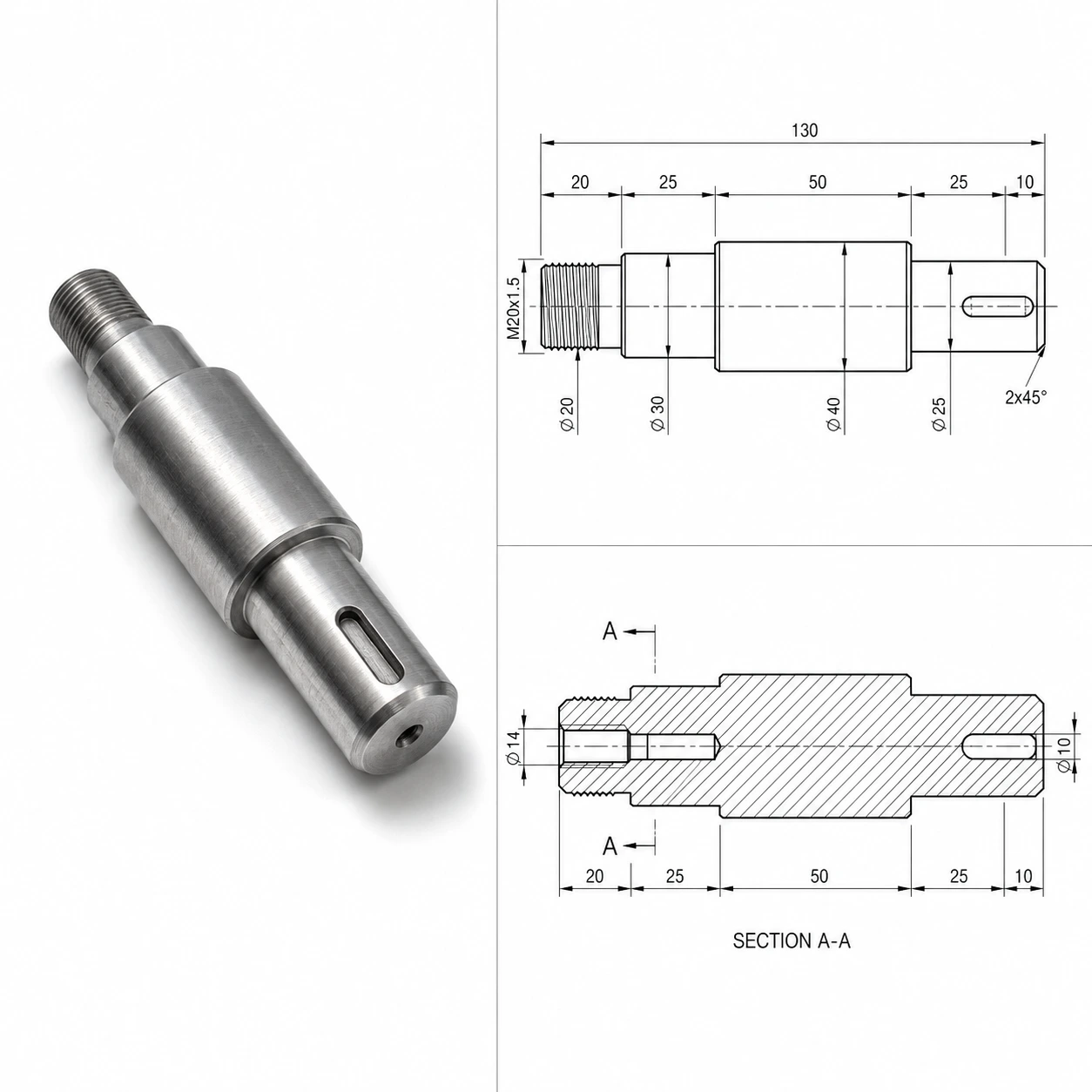

Обтачиваем ступенчатый вал с несколькими диаметрами по длине из легированной стали 40Х, каждую ступень протачиваем на отдельном переходе с контролем соосности относительно общей оси до 0,01 мм. Несоосность ступеней ступенчатого вала напрямую вызывает биение в подшипниковых опорах при сборке.
Операция и оснащение
Обточку валов (гладких, ступенчатых, шлицевых, конических) ведём на токарных центрах Haas и Doosan с несколькими черновыми и чистовыми переходами по длине детали. Соосность ступеней и посадочных шеек относительно общей оси контролируем в пределах до 0,01 мм, так как именно от неё зависит биение вала в сборке.
Технические требования
Точность H7-H8 и шероховатость Ra 0,8-1,6 мкм выдерживаем на всей партии, размеры детали находятся в пределах 20-60 мм / до 400 мм; соосность до 0,01 мм. Такой уровень точности типичен для этой операции и подтверждается выборочным контролем перед отгрузкой.
Где применяется
- Ступенчатые валы приводов и редукторов
- Компоненты промышленных электродвигателей
- Ремонт валопроводов машиностроения
- Приводные валы станочного оборудования
- Контрактное изготовление валов, осей и штоков для ремонта и серийного производства
Условия для заказчиков и стоимость
Эта категория каталога специально рассчитана на заказ от 1 шт., включая ремонтные и разовые операции. Серийность от 50 шт. снижает цену на 10-15% относительно базовой за счёт сокращения доли наладочных затрат на единицу.
Срок изготовления 2-3 дня. Ориентировочная цена начинается от 210 ₽ за операцию при заказе от от 1 шт., но это справочный уровень: окончательную стоимость всегда считаем по чертежу с учётом сложности, допусков и фактического объёма заказа.
Контроль качества и документы
Контроль качества включает проверку ключевых размеров, соосности и перпендикулярности торца там, где это применимо к конкретной операции. По запросу заказчика прикладываем протокол измерений и полный комплект отгрузочных документов, включая при необходимости фотоотчёт по этапам обработки.
Что нужно для расчёта стоимости
- Чертёж или эскиз детали
- Материал детали
- Требуемая операция и объём партии
- Технические требования по допускам и шероховатости
Пришлите техническую документацию на деталь и укажите требуемую операцию: подготовим расчёт с учётом материала и объёма партии. Срок изготовления 2-3 дня, цена в карточке ориентировочная и формируется индивидуально с учётом сложности и точности. Операцию выполняем и отдельно, и в составе комплексной обработки детали.
