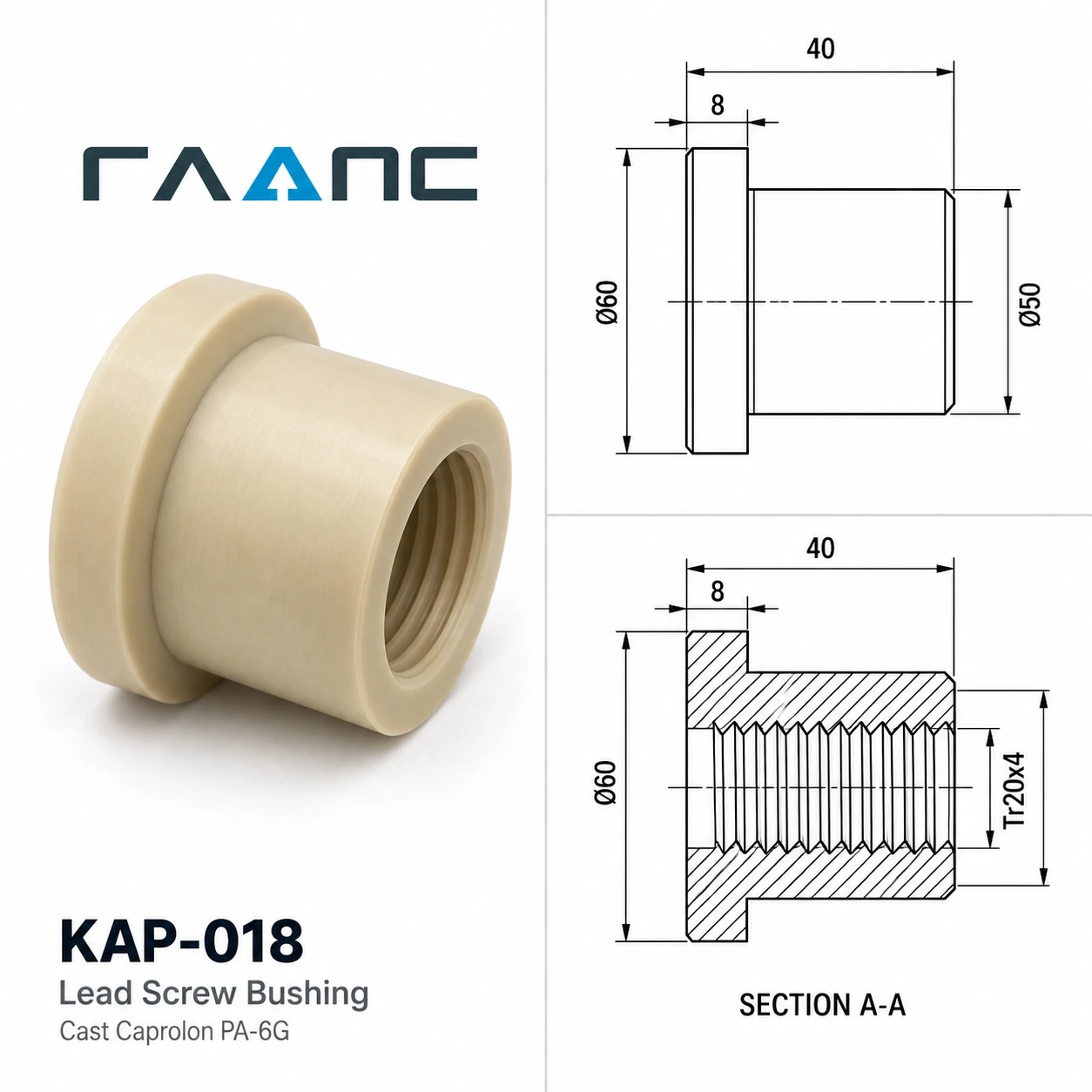

Точим гайки ходовых винтов из ПА-6G с нарезкой внутренней трапецеидальной резьбы: капролоновая гайка работает по стальному винту с низким трением и без задиров, характерных для металлической пары без смазки. Повышенная прочность литьевой марки нужна именно здесь, так как резьбовая стенка гайки воспринимает осевую нагрузку привода. Это самая трудоёмкая деталь линейки: растачивание посадочного диаметра и нарезание трапецеидальной резьбы за отдельные переходы.
Материал и обработка
Точим деталь из литьевого капролона ПА-6G на станке с ЧПУ с финишной полировкой рабочих поверхностей после чистового прохода резцом. Возможна замена марки на другую позицию линейки капролона по согласованию с технологом, а также нарезание резьбы по нестандартному профилю при наличии калибра или эталонной детали заказчика.
Технические требования
Деталь изготавливаем по допуску H7 (посадочный наружный диаметр) с шероховатостью Ra 0,8-1,6 мкм, размеры 20-50 мм / до 40 мм; резьба Tr16-Tr40. Резьбу и посадочные диаметры проверяем калибрами на каждой партии с учётом температурной усадки материала после обработки.
Где применяется
- Гайки ходовых винтов станочного оборудования
- Компоненты винтовых пар позиционирования
- Приводные узлы метизного и упаковочного оборудования
- Ремонт винтовых передач без смазки
- Контрактное производство нагруженных и крупногабаритных узлов из литьевого капролона
Условия для серийных заказчиков и стоимость
Стандартная партия начинается от 10 шт., но принимаем и единичные заказы по согласованию. Серийность от 50 штук снижает цену на 10-15% относительно базовой за счёт сокращения доли наладочных затрат на единицу изделия.
Срок изготовления 2-3 дня. Ориентировочная цена начинается от 100 ₽ за деталь при партии от 10 шт., но это справочный уровень: окончательную стоимость всегда считаем по чертежу с учётом сложности, допусков и фактического объёма заказа.
Контроль качества и документы
Контроль качества включает проверку ключевых размеров на выборке из партии и визуальный контроль поверхности после полировки. По запросу заказчика прикладываем паспорт материала и полный комплект отгрузочных документов.
Что нужно для расчёта стоимости
- Чертёж или эскиз детали
- Марка капролона
- Требуемый объём партии
- Технические требования по допускам и шероховатости
Пришлите техническую документацию на деталь и укажите требуемое количество: подготовим расчёт с учётом марки материала и объёма партии. Срок изготовления 2-3 дня, цена в карточке ориентировочная и формируется индивидуально с учётом сложности и точности.
